(40)--水利工程制图—期末试卷(13)

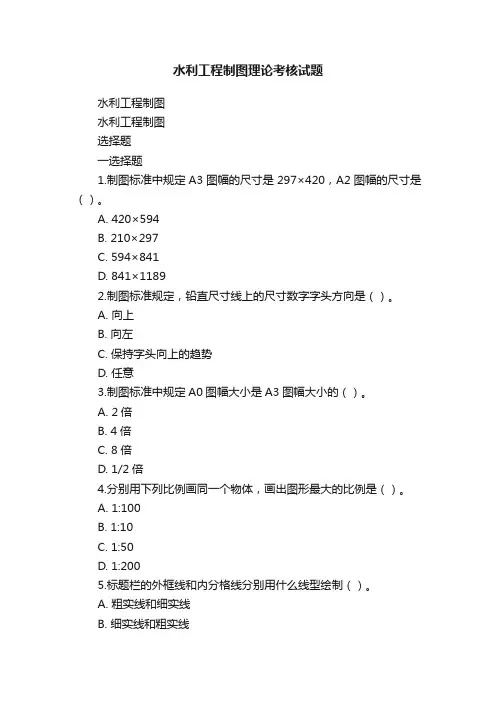

水利工程制图理论考核试题水利工程制图水利工程制图选择题一选择题1.制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是（）。

A. 420×594B. 210×297C. 594×841D. 841×11892.制图标准规定，铅直尺寸线上的尺寸数字字头方向是（）。

A. 向上B. 向左C. 保持字头向上的趋势D. 任意3.制图标准中规定A0图幅大小是A3图幅大小的（）。

A. 2倍B. 4倍C. 8倍D. 1/2倍4.分别用下列比例画同一个物体，画出图形最大的比例是（）。

A. 1:100B. 1:10C. 1:50D. 1:2005.标题栏的外框线和内分格线分别用什么线型绘制（）。

A. 粗实线和细实线B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线6.制图标准中规定，不说明的情况下，标高、桩号及规划图的尺寸的单位是（）。

A. mB. mmC. cmD.以上均可7.在线性尺寸中尺寸数字200毫米代表（）。

A. 物体的实际尺寸是200毫米B. 图上线段的长度是200毫米C. 比例是1:200D. 实际线段长是图上线段长的200倍8.《水利水电工程制图标准》规定，尺寸起止符号必须采用箭头的是（）。

A. 弧长B. 半径C. 角度D. 以上都是9.投影线互相平行，且垂直于投影面的投影方法称为（）。

A. 斜投影B. 中心投影C. 正投影D. 平行投影10.在正投影中，当平面与投影面平行时，该平面在投影面上的投影为（）。

A. 点B. 直线C. 实形的平面D. 缩小的平面11.左视图的投影方向是（）。

A. 由前向后B. 由左向右C. 由右向左D. 由上向下12.为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。

A. 投影面B. H面C. W面D. V面13.在绘制三视图时，物体的宽度规定为（）。

A. X轴方向的尺寸B. Y轴方向的尺寸C. Z轴方向的尺寸D. 都不正确14.当直线垂直于V面时，则其在H面上的投影是（）。

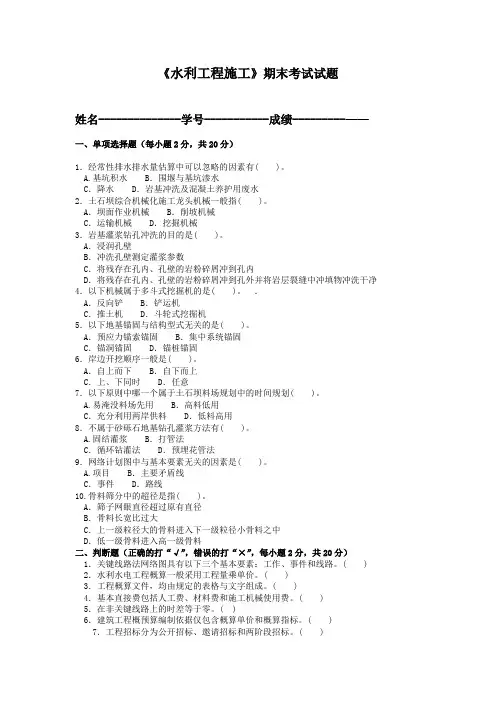

《水利工程施工》期末考试试题姓名--------------学号-----------成绩---------——一、单项选择题（每小题2分，共20分）1．经常性排水排水量估算中可以忽略的因素有( )。

A.基坑积水 B．围堰与基坑渗水C．降水 D．岩基冲洗及混凝土养护用废水2．土石坝综合机械化施工龙头机械一般指( )。

A．坝面作业机械 B．削坡机械C．运输机械 D．挖掘机械3．岩基灌浆钻孔冲洗的目的是( )。

A．浸润孔壁B．冲洗孔壁测定灌浆参数C．将残存在孔内、孔壁的岩粉碎屑冲到孔内D．将残存在孔内、孔壁的岩粉碎屑冲到孔外并将岩层裂缝中冲填物冲洗干净4．以下机械属于多斗式挖掘机的是( )。

．A．反向铲 B．铲运机C．推土机 D．斗轮式挖掘机5．以下地基锚固与结构型式无关的是( )。

A．预应力锚索锚固 B．集中系统锚固C．锚洞锚固 D．锚桩锚固6．岸边开挖顺序一般是( )。

A．自上而下 B．自下而上C．上、下同时 D．任意7．以下原则中哪一个属于土石坝料场规划中的时间规划( )。

A.易淹没料场先用 B．高料低用C．充分利用两岸供料 D．低料高用8．不属于砂砾石地基钻孔灌浆方法有( )。

A.固结灌浆 B．打管法C．循环钻灌法 D．预埋花管法9．网络计划图中与基本要素无关的因素是( )。

A.项目 B．主要矛盾线C．事件 D．路线10.骨料筛分中的超径是指( )。

A．筛子网眼直径超过原有直径B．骨料长宽比过大C．上一级粒径大的骨料进入下一级粒径小骨料之中D．低一级骨料进入高一级骨料二、判断题（正确的打“√”，错误的打“×”，每小题2分，共20分）1．关键线路法网络图具有以下三个基本要素：工作、事件和线路。

( ) 2．水利水电工程概算一般采用工程量乘单价。

( )3．工程概算文件，均由规定的表格与文字组成。

( )4．基本直接费包括人工费、材料费和施工机械使用费。

( )5．在非关键线路上的时差等于零。

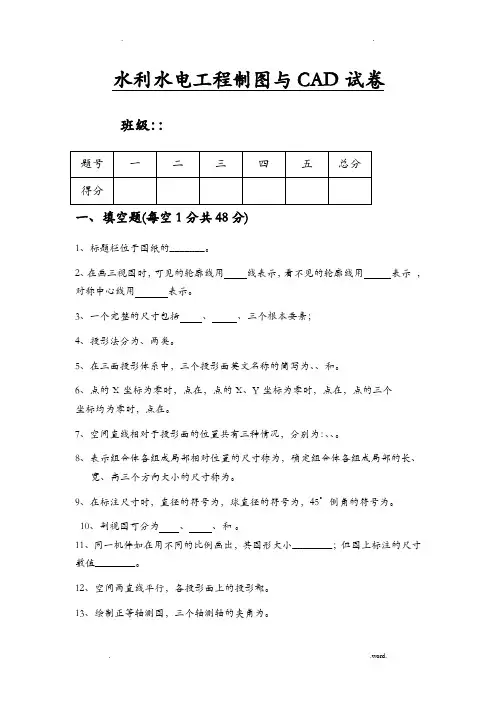

水利水电工程制图与CAD试卷班级：：一、填空题(每空1分共48分)1、标题栏位于图纸的_______。

2、在画三视图时，可见的轮廓线用线表示，看不见的轮廓线用表示，对称中心线用表示。

3、一个完整的尺寸包括、、三个根本要素；4、投影法分为、两类。

5、在三面投影体系中，三个投影面英文名称的简写为、、和。

6、点的X坐标为零时，点在，点的X、Y坐标为零时，点在，点的三个坐标均为零时，点在。

7、空间直线相对于投影面的位置共有三种情况，分别为：、、。

8、表示组合体各组成局部相对位置的尺寸称为，确定组合体各组成局部的长、宽、高三个方向大小的尺寸称为。

9、在标注尺寸时，直径的符号为，球直径的符号为，45°倒角的符号为。

10、剖视图可分为、、和。

11、同一机件如在用不同的比例画出，其图形大小________；但图上标注的尺寸数值________。

12、空间两直线平行，各投影面上的投影都。

13、绘制正等轴测图，三个轴测轴的夹角为。

14、断面图分为和。

15、常用的螺纹紧固件有、、、、等五种。

16、三个平行直线位置的名称、、和。

17、绘制水利工程图样时，应首先考虑便于读图，根据建筑物的构造特点，选用适当的表达方法，根本视图有平面图、剖视图、、、和，在绘制及时，按规定，图样中一般应使水流方向为或。

是将建筑物的局部构造用大于原图所采用的比例画出的图形。

二、单项选择题〔每题1分共22分〕1、重新执行上一个命令的最快方法是〔〕〔A〕按ＥＮＴＥＲ键〔B〕按空格键〔C〕按ＥＳＣ键〔D〕按Ｆ１键2、取消命令执行的键是〔〕〔A〕按ＥＮＴＥＲ键〔B〕按ＥＳＣ键〔C〕按鼠标右键〔D〕按Ｆ１键3、缺省的世界坐标系的简称是( )。

〔A〕CCS〔B〕UCS〔C〕UCS1〔D〕WCS4、在绘制直线时，可以使用以下快捷输入方式〔〕A、CB、LC、panD、E5、移动圆对象，使其圆心移动到直线中点，需要应用〔〕A、正交B、捕捉C、栅格D、对象捕捉6、在工作移动图形时，可利用以下方式实现〔〕A、利用ctrl+p键B、利用shifl+p键C、按住鼠标中键拖动D、滚动鼠标中键移动7、[缩放] (Z00M)命令在执行过程中改变了〔〕。

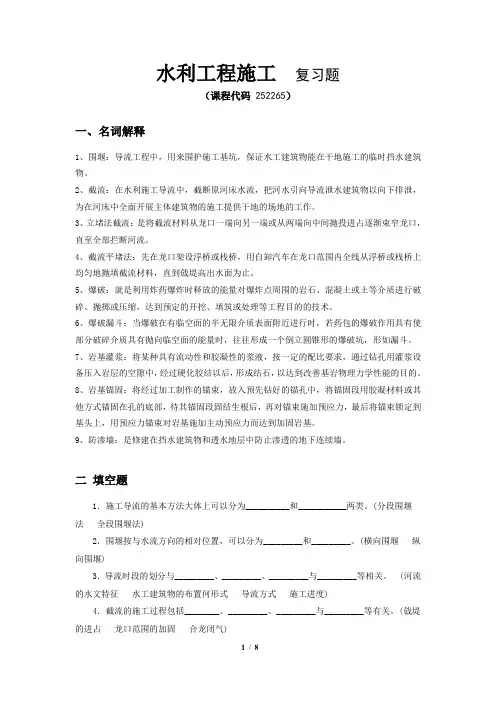

水利工程施工复习题（课程代码252265）一、名词解释1、围堰：导流工程中，用来围护施工基坑，保证水工建筑物能在干地施工的临时挡水建筑物。

2、截流：在水利施工导流中，截断原河床水流，把河水引向导流泄水建筑物以向下排泄，为在河床中全面开展主体建筑物的施工提供干地的场地的工作。

3、立堵法截流：是将截流材料从龙口一端向另一端或从两端向中间抛投进占逐渐束窄龙口，直至全部拦断河流。

4、截流平堵法：先在龙口架设浮桥或栈桥，用自卸汽车在龙口范围内全线从浮桥或栈桥上均匀地抛填截流材料，直到戗堤高出水面为止。

5、爆破：就是利用炸药爆炸时释放的能量对爆炸点周围的岩石、混凝土或土等介质进行破碎、抛掷或压缩，达到预定的开挖、填筑或处理等工程目的的技术。

6、爆破漏斗：当爆破在有临空面的半无限介质表面附近进行时，若药包的爆破作用具有使部分破碎介质具有抛向临空面的能量时，往往形成一个倒立圆锥形的爆破坑，形如漏斗。

7、岩基灌浆：将某种具有流动性和胶凝性的浆液，按一定的配比要求，通过钻孔用灌浆设备压入岩层的空隙中，经过硬化胶结以后，形成结石，以达到改善基岩物理力学性能的目的。

8、岩基锚固：将经过加工制作的锚束，放入预先钻好的锚孔中，将锚固段用胶凝材料或其他方式锚固在孔的底部，待其锚固段固结生根后，再对锚束施加预应力，最后将锚束锁定到基头上，用预应力锚束对岩基施加主动预应力而达到加固岩基。

9、防渗墙：是修建在挡水建筑物和透水地层中防止渗透的地下连续墙。

二填空题1．施工导流的基本方法大体上可以分为__________和___________两类。

(分段围堰法全段围堰法)2．围堰按与水流方向的相对位置，可以分为_________和_________。

(横向围堰纵向围堰)3．导流时段的划分与_________、_________、_________与_________等相关。

(河流的水文特征水工建筑物的布置何形式导流方式施工进度)4．截流的施工过程包括________、_________、_________与_________等有关。

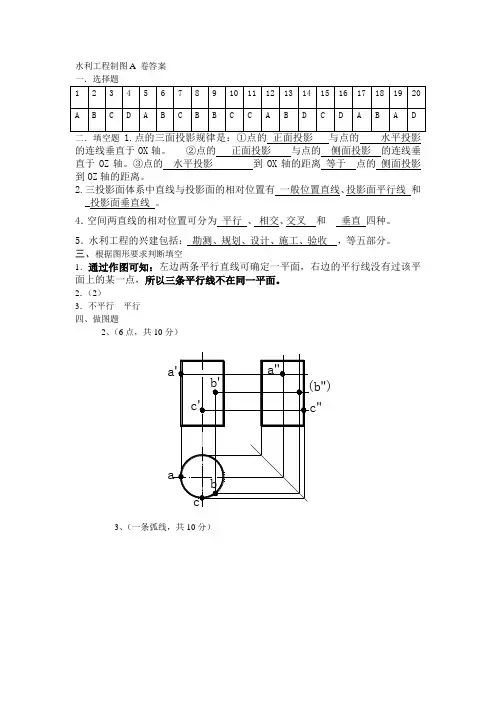

水利工程制图A 卷答案
二．填空题点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。

②点的正面投影与点的侧面投影的连线垂直于OZ轴。

③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。

2.三投影面体系中直线与投影面的相对位置有一般位置直线、投影面平行线和_投影面垂直线。

4．空间两直线的相对位置可分为平行、相交、交叉和垂直四种。

5．水利工程的兴建包括：勘测、规划、设计、施工、验收，等五部分。

三、根据图形要求判断填空
1．通过作图可知：左边两条平行直线可确定一平面，右边的平行线没有过该平面上的某一点，所以三条平行线不在同一平面。

2．（2）
3．不平行平行
四、做图题
2、（6点，共10分）
'')
''
3、（一条弧线，共10分）
4、（四棱台，共10分）。

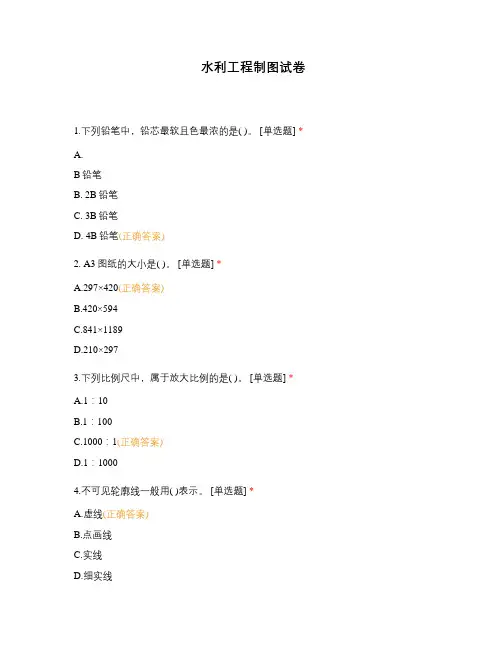

水利工程制图试卷1.下列铅笔中，铅芯最软且色最浓的是( )。

[单选题] *A.B铅笔B. 2B铅笔C. 3B铅笔D. 4B铅笔(正确答案)2. A3图纸的大小是( )。

[单选题] *A.297×420(正确答案)B.420×594C.841×1189D.210×2973.下列比例尺中，属于放大比例的是( )。

[单选题] *A.1：10B.1：100C.1000：1(正确答案)D.1：10004.不可见轮廓线一般用( )表示。

[单选题] *A.虚线(正确答案)B.点画线C.实线D.细实线5.若粗线为2mm，则细线为( )。

[单选题] *A.2mmB.1mmC.0.5mm(正确答案)D.0.25mm6.三视图采用的投影方法是( )。

[单选题] *A.单面正投影法B.多面正投影法(正确答案)C.斜投影法D.中心投影法7.三视图中，宽相等是指( )两个视图的关系。

[单选题] *A.俯视图和左视图(正确答案)B.左视图和主视图C.主视图和俯视图D.任意两视图8.斜二测的轴间角是( )。

[单选题] *A.都是90°B.都是120°C.90°，135°，135°(正确答案)D.90°，90°，135°9.点到V面的距离为( )的坐标。

[单选题] *A.X轴B.Y轴(正确答案)C.Z轴D.不确定10.下列几何体三视图包含两个梯形的为( )。

[单选题] *A.圆柱B.四棱柱C.圆台(正确答案)D.以上都有1、比例尺只能缩小物体使其体现在图纸上 [判断题] *对错(正确答案)2、标题栏一般位于图纸左下角 [判断题] *对错(正确答案)3、剖面符号一般为45° [判断题] *对(正确答案)错4、当直线、平面和投影面垂直时，在该投影面上体现真实性 [判断题] *对错(正确答案)5、中心投影法可以体现物体的实形和实长 [判断题] *对错(正确答案)6、俯视图体现物体的长和宽 [判断题] *对(正确答案)错7、棱锥的视图中有两个梯形 [判断题] *对错(正确答案)8、直径为100mm的圆，半径为50mm [判断题] *对(正确答案)错9、正等测的三个轴间角都为120° [判断题] *对(正确答案)错10、空间点A到H面的距离为20，其Z轴坐标即为20。

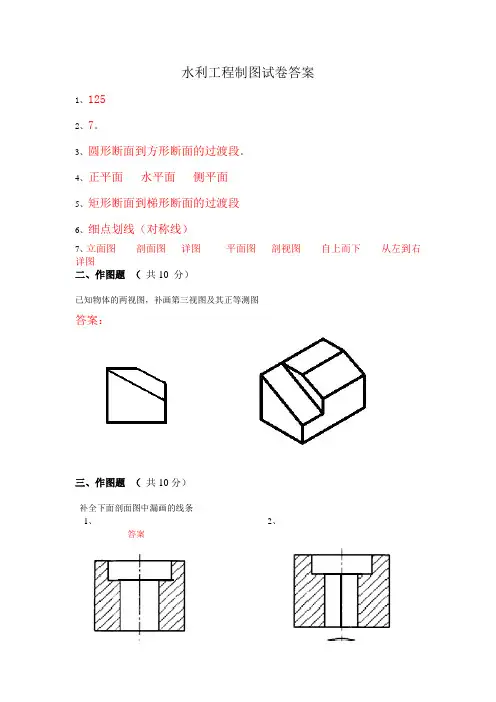

水利工程制图试卷答案
1、125
2、7。

3、圆形断面到方形断面的过渡段。

4、正平面水平面侧平面
5、矩形断面到梯形断面的过渡段
6、细点划线（对称线）
7、立面图剖面图详图平面图剖视图自上而下从左到右详图
二、作图题（共10 分）
已知物体的两视图，补画第三视图及其正等测图
答案：
三、作图题（共10分）
补全下面剖面图中漏画的线条
1、2、
答案
四、作图题（共10 分）
已知两视图，补画第三视图
答案：1、
2、
五、简答题（共10 分）
1、枢纽所在地的地形、河流、水流方向和地理方位。

2、枢纽中建筑物的平面形状及各建筑物之间的位置关系。

3、建筑物与地面相交情况及填控方坡边线。

4、建筑物的主要高程及其它主要尺寸。

工程制图试题答案（1）一、填空题（20分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。

2、基本几何体按表面特征分为平面立体，曲面立体两种。

3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。

4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。

5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。

6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂，④配水管网。

二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。

三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。

2、正等轴测图的轴间角为1200，轴向变形系数为0.82为了计算方便，一般用 1 代替。

3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。

4、普通螺纹M16×1.5LH-5g6g-S的公称直径为16 mm，旋向为右（左、右）；导程为 1.5 。

5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。

6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图。

二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（3）四、填空题（20分）1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。

工程制图的期末试题及答案一、选择题（每题2分，共40分）1. 工程制图的基本要求是（）。

A.准确性B.美观性C.可读性D.全部选项2. 在工程制图中，常用的比例尺有（）。

A.1:100B.1:500C.1:1000D.全部选项3. 下列哪个平行投影是工程制图中常用的投影方法（）。

A.正投影B.轴测透视C.斜投影D.全部选项4. 工程制图中标注尺寸的目的是（）。

A.表达尺寸大小B.用于制造C.进行装配D.全部选项5. 下列哪个符号是表示图纸尺寸的标识（）。

A.A0B.B0C.A4D.全部选项6. 下列哪个线型在工程制图中表示投影线（）。

A.实线B.虚线C.点线D.全部选项7. 标准符号（代码）GB/T 1202-2001中规定了（）多种线型。

A.13种B.15种C.17种D.20种8. 下列哪种标注方法常用于表示标准尺寸（）。

A.阴影线标注B.尺寸线标注C.线性标注D.角度标注9. 在工程制图中，常用的曲线有（）。

A.直线B.圆弧C.椭圆D.全部选项10. 下列哪个工程图形可以用来表示物体外观（）。

A.立体图B.剖视图C.缩小图D.全部选项11. 在三视图中，正视图通常用（）表示。

A.右侧视角B.左侧视角C.俯视角D.全部选项12. 工程制图常用的标线方式有（）。

A.直线标线B.波浪线标线C.切线标线D.全部选项13. 视图之间的关系是（）。

A.相对关系B.绝对关系C.相对与绝对两者都有关系D.以上都不是14. 下列哪个工程制图视图是指物体被正视而得到的图形（）。

A.主视图B.副视图C.内视图D.俯视图15. 制图常见的线宽有（）。

A.0.5mmB.0.7mmC.1mmD.全部选项二、填空题（每题5分，共30分）1. 工程制图中缩小比是指绘图时图形的尺寸___比物体实际尺寸小。

2. 平行投影是指物体与作图平面之间的___关系保持，绘制出的图形逼真性较差。

3. 标准符号（代码）GB/T 1185-1982是___符号表示。

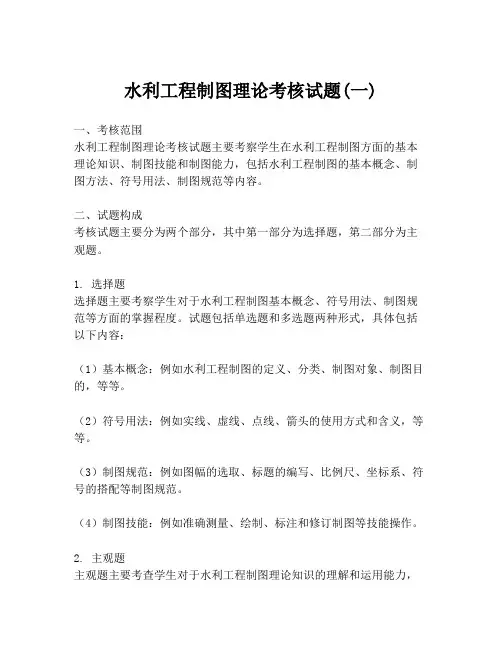

水利工程制图理论考核试题(一)一、考核范围水利工程制图理论考核试题主要考察学生在水利工程制图方面的基本理论知识、制图技能和制图能力，包括水利工程制图的基本概念、制图方法、符号用法、制图规范等内容。

二、试题构成考核试题主要分为两个部分，其中第一部分为选择题，第二部分为主观题。

1. 选择题选择题主要考察学生对于水利工程制图基本概念、符号用法、制图规范等方面的掌握程度。

试题包括单选题和多选题两种形式，具体包括以下内容：（1）基本概念：例如水利工程制图的定义、分类、制图对象、制图目的，等等。

（2）符号用法：例如实线、虚线、点线、箭头的使用方式和含义，等等。

（3）制图规范：例如图幅的选取、标题的编写、比例尺、坐标系、符号的搭配等制图规范。

（4）制图技能：例如准确测量、绘制、标注和修订制图等技能操作。

2. 主观题主观题主要考查学生对于水利工程制图理论知识的理解和运用能力，试题形式包括论述题和计算题两种形式。

具体试题包括以下内容：（1）制图方法：例如平面图、立面图、剖面图等制图方法。

（2）使用软件：例如AutoCAD等计算机辅助绘图软件的使用方法和操作技巧。

（3）制图技巧：例如制图的比例尺变化、图形自相似性的处理以及标注与符号的结合等。

（4）水利工程制图标准：例如国家《水利水电工程制图标准》(GB/T 50137)等标准的熟练掌握和运用。

三、考核重点1. 制图基础知识的掌握：学生应具备较为扎实的制图基础知识，包括实线、虚线、点线、箭头的使用方法和含义，以及比例尺、坐标系等必备的制图知识。

2. 制图技能的实践能力：学生应具备制图技能的实践能力，包括准确测量、绘制、标注和修订制图等技能操作。

3. 制图规范的掌握：学生应熟悉制图规范的内容，包括图幅的选取、标题的编写、比例尺、坐标系、符号的搭配等制图规范，以此来保证制图的准确和标准化。

四、考核方法为了考查学生在水利工程制图方面的综合能力和实践能力，采用分级考核方式：1. 考试采用笔试的方式进行考试，包括选择题和主观题两部分，总分为100分。

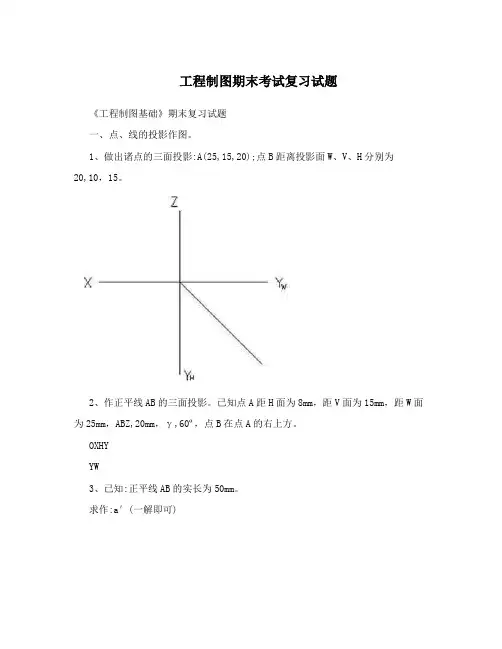

工程制图期末考试复习试题《工程制图基础》期末复习试题一、点、线的投影作图。

1、做出诸点的三面投影:A(25,15,20);点B距离投影面W、V、H分别为20,10，15。

2、作正平线AB的三面投影。

已知点A距H面为8mm，距V面为15mm，距W面为25mm，ABZ,20mm，γ,60º，点B在点A的右上方。

OXHYYW3、已知:正平线AB的实长为50mm。

求作:a′(一解即可)4、已知:A、B、C点的二面投影。

求作:A、B、C的第三面投影。

第1页，共8页5、完成四边形ABCD的水平投影。

二、选择题:1、已知带有圆柱孔的半球体的四组投影，正确的画法是( )图。

2、已知物体的主、俯视图，正确的左视图是( )图。

第2页，共8页3、点A在圆柱表面上，正确的一组视图是( )4、根据主、俯视图，选择正确的主视图的剖视图。

( )5、已知圆柱切割后的主、俯视图，正确的左视图是( )图。

6、下面选项中，立体正确的左视图是( )图。

第3页，共8页7、下面选项中，立体正确的左视图是( )图。

(a) (b) (c) (d)三、已知圆锥面上点A、点B一个投影，试求其另外两个投影。

z(b')a'xyWyH四、由已知立体的两个视图，补画第三视图。

第4页，共8页五、补画平面立体被截切后的水平投影和侧面投影。

六、补全圆柱被截切后的侧面投影。

(保留作图线) 第5页，共8页七、补全相贯线正面投影。

(保留作图线)八、补画机件三视图所缺的线条。

(保留作图线) 第6页，共8页九、将主视图改为改为适当的全剖视图。

第7页，共8页十、在中间的图形上，将主视图合适的地方改为全剖视图。

第8页，共8页。

工程制图期末考试试题
一、选择题（每题2分，共20分）
1. 在工程制图中，尺寸线通常使用什么线型表示？
A. 虚线
B. 粗实线
C. 细实线
D. 点划线
2. 以下哪个不是工程制图中的视图类型？
A. 俯视图
B. 侧视图
C. 透视图
D. 后视图
3. 工程制图中的剖面线通常用于表示什么？
A. 物体的表面
B. 物体的内部结构
C. 物体的轮廓
D. 物体的尺寸
4. 以下哪个符号不是工程制图中的公差符号？
A. ±
B. ∅
C. ∥
D. ∆
5. 工程制图中，螺纹的表示方法通常是什么？
A. 用虚线表示
B. 用实线表示
C. 用点划线表示
D. 用粗实线表示
二、简答题（每题10分，共30分）
6. 简述工程制图中尺寸标注的基本原则。

7. 解释什么是第三角投影法，并与第一角投影法进行比较。

8. 描述在工程制图中，如何表示和理解局部放大图。

三、绘图题（每题25分，共50分）
9. 根据给定的三视图，绘制一个简单零件的三维模型图，并标注必要的尺寸。

10. 绘制一个带有螺纹和倒角的轴的工程图，包括必要的尺寸和公差标注。

四、综合应用题（共30分）
11. 给出一个实际的机械零件设计任务，要求学生根据设计要求，完成零件的工程图绘制，包括但不限于视图选择、尺寸标注、公差和表面粗糙度的标注等。

注意：请在答题前仔细阅读题目要求，确保答案的准确性和完整性。

水利工程制图-复习题第六单元组合体1. 画组合体视图应先进行A尺寸分析B线型分析C视图选择D形体分析2. 识读三视图首先使用的读图方法是A线面分析法B形体分析法C线型分析法D综合分析法3. 识读组合体视图中形体较复杂的细部结构应进行A形体分析B线面分析C投影分析D尺寸分析4. 选择组合体主视图的投影方向应A尽可能多的反映组合体的形状特征及各组成部分的相对位置B使它的长方向平行于正投影面C 使其它视图呈现的虚线最少D前三条都要考虑5. 柱体需要标注的尺寸是A两个底面形状尺寸和两底面间的距离B所有线段的定形尺寸C一个底面形状尺寸和两底面间的距离D底面形状尺寸6. 台体需要标注的尺寸是A两个底面形状尺寸和两底面间的距离B所有线段的定形尺寸C一个底面形状尺寸和两底面间的距离D底面形状尺寸7. 切割体需要标注的尺寸是A原体尺寸和截平面的形状尺寸B原体尺寸和截平面的位置尺寸C原体尺寸和截平面的形状与位置尺寸D所有线的定形尺寸及定位尺寸8. 大半圆柱直径尺寸数字前应标注的符号是A ?B RC S?D SR9. 大半圆柱应标注的尺寸是A 2个B 3个C 4个D 5个10. L形应标注的尺寸是A 4个B 5个C 6个D 7个第七单元轴测图（单选题）1. 获得正轴测图的投影方法是A 中心投影法B 正投影法C 斜投影法D 平行投影法2. 斜二等轴测图的轴间角是A都是90° B 都是120° C 90°,135°，135° D 90°,90°，135°3. 斜二等轴测图的轴向伸缩系数是A p=q=r=1B p=q=r=0.82C p=r=1,q=0.5D p=q=1,r=0.54. 形体只在正平面上有圆、半圆、圆角时，作图简单的轴测图是A 正等侧B 斜二测C 正二测D 前三者都一样5. 平行于正面的正方形，对角线平行于X轴、Z轴，它的正等轴测图是A 菱形B 正方形C 多边形D 长方形6. 轴测图具有的基本特性是A 平行性，可量性B 平行性，收缩性C 可量性，积聚性D可量性，收缩性7. 画正等测图一般采用的轴向伸缩系数是A p=q=r=0.82B p=q=r=1C p=r=q=1.22D p=q=1,r=0.58. 画侧平面圆的正等测图应选用的轴测轴是A X、Y轴B X、Z轴C Y、Z轴D 任意两轴第八单元视图、剖视图、断面图（单选题）1. 六个基本视图的名称A 标注后视图B只标注右视图C都不标注D不标注主视图2. 向视图的名称A 可标注B 必须标注C 不能标注D 可不标注3. 基本视图的方位与空间相反的视图是A 主视图B 后视图C 俯视图D 仰视图4. 画局部视图时，应在基本视图上标注出A 投射方向B 名称C 投射方向和相应字母D 不标注5. 斜视图是向A 不平行与任何基本投影面的辅助平面投影B 基本投影面投影C水平投影面投影D正投影面投影6. 局部视图与斜视图的实质区别是A 投影部位不同B 投影面不同C 投影方法不同D画法不同7. 假想用正平面剖切面将物体剖开，移去物体前面的部分，将剩余部分向投影面投射，并画出断面符号的图形是A 左视图B 主视图C 剖视图D 断面图8. 选择全剖视图的条件是A 外形简单内部复杂的物体B 非对称物体C 外形复杂内部简单的物体D 对称物体9. 若主视图作剖视，应该在哪个视图上标注剖切位置和投影方向A 主视图B 俯视图或左视图C 后视图D 任意视图10. 同一物体各图形中的剖面符号A 间距可不一致B 无要求C 必须方向一致D 方向必须一致并要间隔相同11. 半剖视图中视图部分与剖视部分的分界线是A 点画线B 波浪线C 粗实线D 虚线12. 阶梯剖视图所用的剖切平面是A 一个剖切平面B 两个相交的剖切平面C 两个剖切平面D 几个平行的剖切平面13. 移出断面图在下列哪种情况下要全标注A 按投影关系配置的断面B 放在任意位置的对称断面C 配置在剖切位置延长线上的断面D 不按投影关系配置也不配置在剖切位置延长线上的不对称断面14. 重合断面图应画在A 视图的轮廓线以外B 剖切位置线的延长线上C 视图轮廓线以内D 按投影关系配置第九单元标高投影（单选题）1.标高投影是A 多面投影B 单面正投影C 平行投影D 中心投影2. 标高投影图的要素不包括A 水平投影B 绘图比例C 高程数值D 高差数值3. 水工图中的绝对高程所用的基准面是A 黄海平均海平面B 东海平均海平面C 建筑物开挖面D自然地面4. 建筑物上相邻两面交线上的点是A 不同高程等高线的交点B 等高线与坡度线的交点C 同高程等高线的交点D 坡度线上的点5. 已知直线上两点的高差是3，两点间的水平投影长度是9，该直线的平距为A 1/3B 3C 9D 1/96. 平面上的示坡线A 与等高线平行B 是一般直线C是正平线 D 与等高线垂直7. 平面的坡度是指平面上A 任意直线的坡度B 边界线的坡度C 坡度线的坡度D 最小坡度8. 在标高投影中，两坡面坡度的箭头方向一致且互相平行，但坡度值不同，两坡面的交线A 是一条一般位置直线B 是一条等高线C 与坡度线平行D 没有交线9. 正圆锥面上等高线与素线的相对位置关系是A 平行B 相交C 交叉D 垂直相交第十单元水工建筑物中常见的曲面（单项选择题）1. 柱面和锥面是以A 正截面（垂直于轴线的截面）的形状命名B底面与轴线的相对位置命名C截面的形状和底面与轴线的相对位置命名D正截面的形状和底面与轴线的相对位置命名2. 实际绘图中柱面上素线的画法是A大致控制从轴线到轮廓素线之间，由稀到密平行轴线画实线B大致控制从轴线到轮廓素线之间，由密到稀平行轴线画细实线C大致控制，按视图中间密两边稀画素线D大致控制，按视图中间稀两边密画素线3. 正截面为圆，底面与轴线倾斜的锥面是A 正圆锥面B 正椭圆锥面C 斜椭圆锥面D 斜圆锥面4. 锥面上的素线应该是A 都不过锥顶B 都通过锥顶C 半通过锥顶D 部分通过锥顶5. 方圆渐变段长度1/2出断面的圆弧半径是A 圆形的半径B 方形的边长C 圆形半径的1/2D 圆形半径的1/46. 扭面上的素线有A 一组B 两组C 三组D 四组7. 规定扭面侧面投影上绘制的素线是A 正平线B 水平线C 侧平线D 一般位置直线8. 扭面翼墙的横断面形状是A 矩形B 三边形C 菱形D 梯形第十一单元水利工程图（单项选择题）1. 表达水利工程的布局、位置、类别等内容的图样是A 建筑物结构图B 规划图C 施工图D 下游立面图2. 根据投射方向，枢纽布置图应该是A 立面图B 平面图C 主视图D 左视图3. 表达水工建筑物形状、大小、构造、材料等内容的图样是A 轴测图B 施工导流图C 枢纽布置图D 建筑物结构图4. 施工阶段绘制的图样是A 地形图B 枢纽布置图C 基础开挖图D 规划图5. 反映建筑物高度的视图，在水工图中称为A 立面图B 平面图C 左视图D 俯视图6. 在水工图中，将视向顺水流方向所得到的立面图称为A 上游立面图B 下游立面图C 合成视图D 纵剖视图7. 平行水闸轴线剖切得到的剖视图是A 横剖视图B 局部剖视图C 纵剖视图D 纵断面图8. 垂直土坝坝轴线剖切得到的断面图是A 横剖视图B 纵剖视图C 纵断面图D 横断面图9. 下列哪些图样中需要画出详图A 枢纽布置图B 建筑物结构图C规划图D地形图10. 挡水建筑物平面布置图上的水流方向应该是A 从左到右B 自下而上C 自上而下D 任意方向11. 水闸平面图上的水流方向应该是A 从左到右B 自下而上C 自上而下D 任意方向12. 水闸的一半画上游半立面，一半画下游半立面得到的图样是A 阶梯视图B 半剖视图C 纵剖视图D 合成视图13. 水闸的平面图以对称线为界只画一半采用的是A 省略画法B 简化画法C 示意画法D 半剖视图14. 某水闸上消力池的排水孔，只画出几个圆孔，其余的均画出中心线，采用的是什么画法A 省略画法B 简化画法C 连接画法D 示意画法15. 某溢流坝的立面图上画出了闸门，采用的画法是A 简化画法B 示意画法C 详图D 拆卸画法16. 隧洞的桩号0+000应该标注在什么位置A 隧洞的尾端B 隧洞的中间C 闸门槽处D 隧洞的起始端17. 某桩号为1+130.00，则表示A 长度1130mB 宽度130mC 该桩号处距离起点1130mD 高程1130.000m18. 某对称水闸宽度方向水平尺寸基准的位置是A 水闸对称轴线B 闸门槽处C 水闸起始端D 水闸尾端19. 土坝的定位基准是A 上游坝脚B 上游坝坡C 坝轴线D 下游马道20. 在水工图中需要画出地形、方位、河流方向的图样是A详图 B 纵剖视图 C 横断面图 D 枢纽平面布置图21. 钢筋图中的断面图上应该A 画材料符号B 把结构轮廓画成粗实线C 把钢筋投影画成虚线D 把结构轮廓画成细实线22. ⑥4Ф8@200中的⑥表示A 间隔为6B 钢筋直径为6C 编号为6D 6根钢筋第十二单元房屋建筑学（单选题）1. 下列图中不是建筑施工图的是A 总平面图B 建筑立面图C 配筋图D 阳台详图2. 下列立面图的命名错误的是A 左侧立面图B I-I立面图C 南立面图D ①~⑤立面图3. 下列图中不需要标注定位轴线的是A 建筑平面图B 建筑立面图C 总平面图D 建筑详图4. 建筑物的平面形状用图例表示的图是A 总平面图B 底层平面图C 详图D 标准层平面图5. 在建筑立面图中，为了使立面层次分明，绘图时用A 一种实线B 两种实线C 三种实线D 四种实线6. 绘制详图不能采用的图示方法是A 视图B 剖视图C 断面图D 示意画法7. 总平面图中的室内地面高程指的是A 底层窗台的高度B 二层楼板的高程C屋顶的高程 C 底层室内地面的高程8. 建筑平面图中定位轴线的位置指的是A 墙、B 柱中心位置C 外墙的轮廓线D 墙的轮廓线柱的轮廓线9. 为了便于施工在建筑平面图的外部通常标注A 一道尺寸B 二道尺寸C 三道尺寸D 四道尺寸10. 在建筑平面图中，门、窗应A 画出实形B 标注代号和编号 C用图例表示并标注门、窗的代号和编号11. 建筑立面图中，外墙面的装修做法，应该A 画出详图B 用图例表示C 注写文字D 画出建筑材料符号。

土木建筑工程院2023-2024学年第一学期期末考试《水利工程制图与识图》课程试卷（闭）卷一、填空题（共6题，20分）1.根据投射线的类型，投影法可分为和。

2.图样的比例指图形与其实物相应要素的线性尺寸之比，种类有、和三种，无论采用何种比例，途中所注尺寸均应为物体的。

3.一个标注完整的线性尺寸由、、和四要素组成。

4.三视图间的投影规律，通常概括为九个字：（3分），其中，主视图和俯视图，主视图和左视图，俯视图和左视图。

5.正投影法的基本性质为、和。

6.水利工程的兴建一般需要经过五个阶段：勘测、规划、设计、施工、竣工验收，各阶段所绘制的图样为勘测图、规划图、、施工图和竣工图。

二、选择题（共10题，20分）1.点A（8，12，3）到H面（水平面）的距离为，反映到X坐标的值为（）。

A、3，8B、3，12C、8，3D、12，02.对于地形面的标高投影，相邻两等高线之间的高差称为（）。

A、等高距B、等高线C、等高程D、等高跨3.对于水闸、涵洞、溢洪道等过水建筑物的平面图，常把水流方向选为（）。

A．自右向下B．自右向上C．自右向左D．自左向右4.正等测的轴间角是（）。

A．都是90°B．都是120°C．90°，90°，135°D．90°，135°，135°5.下列比例尺中，属于放大比例的是（）。

A．1：10 B．1：100C．1000：1 D．1：10006.对于水闸、涵洞、溢洪道等过水建筑物的平面图，常把水流方向选为（）。

A．自右向下B．自右向上C．自右向左D．自左向右7.隧洞的装好0+000应标注在什么位置（）。

A．尾端B．中间C．闸门槽D．始端8.已知圆柱截切的主、左视图，正确的俯视图是（）。

9.选择正确的钢筋混凝土构件的B-B剖视图（）。

10.下图断面图例符号的材料类型是（）。

A．石材B．石材C．金属D．钢筋混凝土三、根据图形要求判断填空（共2题，20分）1.判断下列直线的空间位置，并测量线段的实长（没有显示实长的填无）。

XXXXXXXXXXX2012－2013学年第(一)学期考试试卷课程代码： 课程名称： 考试时间： 分钟 题号一 二 三 四 五 总成绩得分阅卷教师签字：一、填空题（总分20分，每空1分）1.圆规是用来画 及 的工具。

2.投影的分类分为 投影和 投影两大类。

3.三面正投影图的作图方法中三等关系是 、 和 。

4.两点的相对位置是指空间两个点的 、 、 的关系。

5.投影面垂直线的投影特性：垂直于某一投影面，与另外两投影面都 的直线。

6.求平面立体截交线的方法有 和 两种。

7.局部投影图只是基本视图的一部分，其断裂边界应当用 表示。

8.建筑形体的尺寸分为 、 、 三类。

9.坐标系统有 坐标系统和 坐标系统两种形式。

10.建筑详图可分为 、 和构配件详图三类。

二、作图题（总分80分）1.已知空间点A 的坐标是（10,20,10），求作A 点的三面投影。

（4分）。

2.已知点的两面投影，求作第三面投影。

（8分）班 级 学 号 姓 名密封装订线 密封装订线 密封装订线3.已知直线的两面投影，求作第三面投影。

（6分）4.已知平面的两面投影，求作第三面投影。

(8分)5.已知四棱柱表面上M点的正面投影，求其另外两个投影。

（8分）6.已知物体的三视图，画出它的正等轴测图。

（8分）7.已知凹槽的三视图，画出它的正等轴测图。

（8分）8.已知物体的三视图，画出它的正等轴测图。

（10分）9.已知物体的三视图，画出它的斜二轴测图。

（10分）10.已知物体的两视图，补画第三视图。

（10分）工程制图（B）卷参考答案一、填空题（总分20分，每空1分）1.圆圆弧2.中心平行3.长对正高平齐宽相等4.上下左右前后5.平行6.交点法交线法7.波浪线8.定形尺寸定位尺寸总体尺寸9.测量建筑10.节点详图房间详图二、作图题（共80分）1.(4分）2.（8分）3.（6分）4.（8分）5.（8分）6.（8分）7.（8分）8.（10分）9.（10分）10.（10分）。

《水利工程制图》复习资料一、基本信息1．考核目标(1) 理解投影制图原理，能绘制中等难度的三视图。

(2) 明确制图规范，能识读中等难度的三视图。

(3) 明确水利制图的基本要求。

2．成绩评定方法(1) 实验成绩（40%）。

由三次绘图中成绩较好的两次折算。

(2) 考试成绩（40%）。

由卷面成绩折算。

(3) 综合绘图（20%）。

19周完成一个A4幅面的图案绘制，根据绘图质量评定成绩。

（具体事宜将通知班长安排）(4) 附加分。

参与课堂交流等活动以及实验绘图质量优秀者可获得附加分。

二、复习提纲第1章制图的基本知识(1) 明确常用制图工具的用途。

(2) 明确国家标准关于图幅、图线、比例和字体的规定。

(3) 明确尺寸标注的基本要领。

第2章投影的基本知识(1) 明确投影的分类及其用途。

(2) 明确投影的3个基本特性。

(3) 明确三视图的形成原理。

(4) 明确三视图中视图与物体的对应关系及其投影规律。

第3章点、直线、平面的投影(1) 明确点的投影规律及投影可见性的判别方法。

(2) 明确各种位置直线的投影特性。

(3) 明确各种位置平面的投影特性。

第4章立体的投影(1) 明确棱柱、棱锥和棱台的投影特性。

(2) 明确圆柱、圆锥、圆台和圆球的投影特性。

第5章轴测图(1) 明确轴测图的基本要素。

(2) 明确正等轴测图的特点及其用途。

(3) 明确斜二轴测图的特点及用途。

第６章立体表面的交线(1) 明确平面截交棱锥、棱柱后交线的特点。

(2) 明确平面截交圆锥、圆柱后交线的特点。

(3) 明确两轴线垂直的圆柱相交时相贯线的特点。

第7章组合体(1) 明确组合体的基本组合形式。

(2) 掌握补画组合体三视图中遗漏图线的方法。

(3) 掌握根据组合体两个视图补画第三视图的方法。

(4) 掌握根据物体轴测图绘制三视图的方法。

(5) 掌握组合体三视图的尺寸标注要领。

第8章图样画法(1) 明确基本视图的种类。

(2) 明确辅助视图的种类和用途。

(3) 明确全剖视图和半剖视图的画法。
