电容触摸屏特性与优缺点介绍

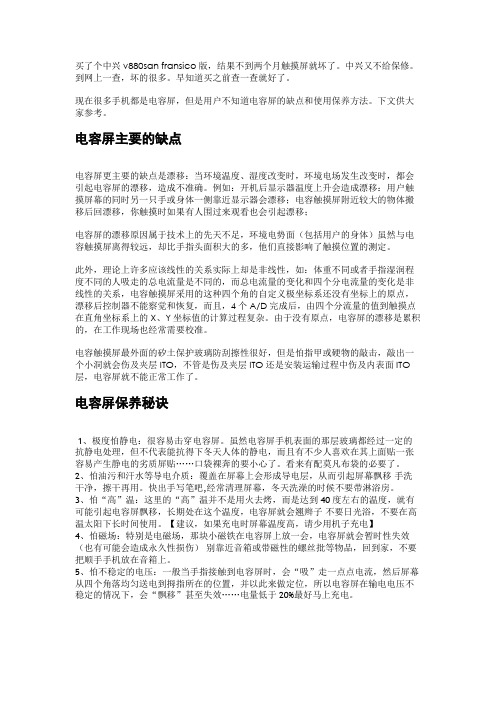

买了个中兴v880san fransico版，结果不到两个月触摸屏就坏了。

中兴又不给保修。

到网上一查，坏的很多。

早知道买之前查一查就好了。

现在很多手机都是电容屏，但是用户不知道电容屏的缺点和使用保养方法。

下文供大家参考。

电容屏主要的缺点电容屏更主要的缺点是漂移：当环境温度、湿度改变时，环境电场发生改变时，都会引起电容屏的漂移，造成不准确。

例如：开机后显示器温度上升会造成漂移：用户触摸屏幕的同时另一只手或身体一侧靠近显示器会漂移；电容触摸屏附近较大的物体搬移后回漂移，你触摸时如果有人围过来观看也会引起漂移；电容屏的漂移原因属于技术上的先天不足，环境电势面（包括用户的身体）虽然与电容触摸屏离得较远，却比手指头面积大的多，他们直接影响了触摸位置的测定。

此外，理论上许多应该线性的关系实际上却是非线性，如：体重不同或者手指湿润程度不同的人吸走的总电流量是不同的，而总电流量的变化和四个分电流量的变化是非线性的关系，电容触摸屏采用的这种四个角的自定义极坐标系还没有坐标上的原点，漂移后控制器不能察觉和恢复，而且，4个A/D完成后，由四个分流量的值到触摸点在直角坐标系上的X、Y坐标值的计算过程复杂。

由于没有原点，电容屏的漂移是累积的，在工作现场也经常需要校准。

电容触摸屏最外面的矽土保护玻璃防刮擦性很好，但是怕指甲或硬物的敲击，敲出一个小洞就会伤及夹层ITO，不管是伤及夹层ITO还是安装运输过程中伤及内表面ITO 层，电容屏就不能正常工作了。

电容屏保养秘诀1、极度怕静电：很容易击穿电容屏。

虽然电容屏手机表面的那层玻璃都经过一定的抗静电处理，但不代表能抗得下冬天人体的静电，而且有不少人喜欢在其上面贴一张容易产生静电的劣质屏贴……口袋裸奔的要小心了。

看来有配莫凡布袋的必要了。

2、怕油污和汗水等导电介质：覆盖在屏幕上会形成导电层，从而引起屏幕飘移手洗干净，擦干再用。

快出手写笔吧,经常清理屏幕，冬天洗澡的时候不要带淋浴房。

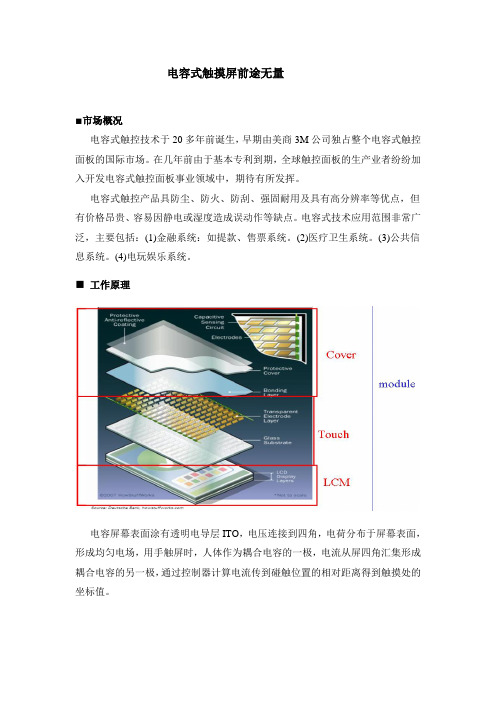

电容式触摸屏前途无量■市场概况电容式触控技术于20多年前诞生，早期由美商3M公司独占整个电容式触控面板的国际市场。

在几年前由于基本专利到期，全球触控面板的生产业者纷纷加入开发电容式触控面板事业领域中，期待有所发挥。

电容式触控产品具防尘、防火、防刮、强固耐用及具有高分辨率等优点，但有价格昂贵、容易因静电或湿度造成误动作等缺点。

电容式技术应用范围非常广泛，主要包括：(1)金融系统：如提款、售票系统。

(2)医疗卫生系统。

(3)公共信息系统。

(4)电玩娱乐系统。

■工作原理电容屏幕表面涂有透明电导层ITO，电压连接到四角，电荷分布于屏幕表面，形成均匀电场，用手触屏时，人体作为耦合电容的一极，电流从屏四角汇集形成耦合电容的另一极，通过控制器计算电流传到碰触位置的相对距离得到触摸处的坐标值。

■应用领域电容式触摸屏应用广泛，主要涉及到通信和电子消费品，如：智能手机，移动电话，多媒体播放器/MP3，电脑/笔记本电脑，游戏机，PDA，GPS,数码相框等。

■各大触摸屏厂商的动向在苹果iphone出现以前，电阻式占据了触摸屏的主要市场。

从各种种类触摸屏总体看，电阻式的市场份额占到了60％，而电容式为24％。

但是随着苹果iphone采用了新型电容式触摸屏，并取得市场成功后，电容式触摸屏在高端手机上应用的闸门已经打开。

从近期打算进入触摸屏市场的友达、奇美和华映看，除了奇美打算同时开发电阻和电容式以外，其它两家把目标定位于电容式触摸屏。

像世界大厂Nissha printing , J touch , ALPS ,Young Fast , PED 等都在保持原有电阻式触摸屏的基础上，积极开发电容式触摸屏。

■电容式触控屏优点和挑战与电阻式触控屏和电磁式感应板相比，电容式触控屏表现出了更加良好的性能。

由于轻触就能感应，使用方便。

而且手指与触控屏的接触几乎没有磨损，性能稳定，经机械测试使用寿命长达30年。

另外，整个产品主要由一块只有一个高集成度芯片的PCB组成，元件少，产品一致性好、成品率高。

首先介绍备受推崇的电容屏电容技术触摸屏CTPCapacity Touch Panel是利用人体的电流感应进行工作的。

电容屏是一块四层复合玻璃屏玻璃屏的内表面和夹层各涂一层ITO纳米铟锡金属氧化物最外层是只有0.0015mm厚的矽土玻璃保护层夹层ITO 涂层作工作面四个角引出四个电极内层ITO为屏层以保证工作环境。

电容屏工作原理当用户触摸电容屏时由于人体电场用户手指和工作面形成一个耦合电容因为工作面上接有高频信号于是手指吸收走一个很小的电流这个电流分别从屏的四个角上的电极中流出且理论上流经四个电极的电流与手指头到四角的距离成比例控制器通过对四个电流比例的精密计算得出位置。

可以达到99的精确度具备小于3ms的响应速度。

电容屏主要有自电容屏与互电容屏两种以现在较常见的互电容屏为例内部由驱动电极与接收电极组成驱动电极发出低电压高频信号投射到接收电极形成稳定的电流当人体接触到电容屏时由于人体接地手指与电容屏就形成一个等效电容而高频信号可以通过这一等效电容流入地线这样接收端所接收的电荷量减小而当手指越靠近发射端时电荷减小越明显最后根据接收端所接收的电流强度来确定所触碰的点。

电容屏要实现多点触控靠的就是增加互电容的电极简单地说就是将屏幕分块在每一个区域里设置一组互电容模块都是独立工作所以电容屏就可以独立检测到各区域的触控情况进行处理后简单地实现多点触控。

电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层再在导体层外加上一块保护玻璃双玻璃设计能彻底保护导体层及感应器同时透光率更高。

代表产品就是苹果iPod touch和iPad系列产品拥有其他产品难以超越的非凡触控体验为电容屏的成功推广立下了汗马功劳。

电阻式触摸屏因为电容屏已经被苹果抬高地位加上本身成本确实低于电容屏比较常出现在中低端产品上所以电阻屏也无奈屈尊于低配系列。

电阻屏是一种传感器其屏体部分是一块多层复合薄膜加上玻璃的结构薄膜和玻璃相邻的一面上均涂有ITO纳米铟锡金属氧化物涂层当触摸操作时薄膜下层的ITO会接触到玻璃上层的ITO经由感应器传出相应的电信号经过转换电路送到处理器通过运算转化为屏幕上的坐标值从而完成选点的动作并呈现在屏幕上。

液晶显示器中的电容式触摸屏技术研究液晶显示器已经成为现代电子产品中最常用的屏幕类型之一。

而触摸屏技术则是使得液晶显示器可以成为操作性更强的设备的关键。

在触摸屏技术中，电容式触摸屏技术凭借其优异的性能，被广泛地应用于各种电子设备中。

一、电容式触摸屏技术的基本原理电容式触摸屏技术是将触摸屏表面作为一对电容器，并测量这些电容器的容量大小来检测有没有人触摸屏幕的技术。

每个电容器由两个导电层组成，分别为外部导电层和内部的玻璃基板。

在一般情况下，电容器都充满了空气。

当触摸屏表面接近手指时，手指上的电荷会干扰电容器的电场，并且导致电容器的电容值发生了变化。

这个变化被感应器测量并记录下来，然后转换成屏幕坐标数据。

二、电容式触摸屏技术的几种类型1. 电阻式触摸屏电阻式触摸屏可通过屏幕上压力的变化检测触摸。

一般在比较简单的设备上使用。

但是，电阻式触摸屏由于需要物理接触，因而其表面容易出现磨损，降低了触摸屏的使用寿命。

而在电视和计算机等大屏幕显示器上，更多的采用电容式触摸屏。

2. 电容式触摸屏电容式触摸屏具有不错的性能和长寿命，在多用途电子设备上使用比较广泛。

但是，由于屏幕本身也具有电容性，所以需要做好电容的解耦。

3. 电场式触摸屏电场式触摸屏采用不同的信号源，使用电场感应器感应磁场，并转换成电流。

在极为复杂的多功能设备中使用。

4. 密度式触摸屏在密度式触摸屏上，微型传感器位于屏幕四个角落。

当用户接触触摸屏时，不同的位置会产生不同的压力变化，并调整传感器所在位置的值，从而确认触控坐标。

三、电容式触摸屏技术的优势简单说，电容式触摸屏技术是地球上最流行的触摸式屏幕技术，其都具备如下几个优点：1. 精确度高: 电容式触摸屏的精度很高，屏幕可以准确地识别出用户手指的位置。

2. 响应速度快: 由于不需要进行物理接触，因而响应速度很快，这使得电容式触摸屏在快速操作和游戏中的表现非常好。

3. 多点触控: 电容式触摸屏不仅可以通过单点触摸控制设备，也可以在屏幕上同时识别出多个点的输入，这使得电容式触摸屏成为直观且灵活的控制界面。

电容式触摸屏与电阻式触摸屏的区别电容式触摸屏与电阻式触摸屏有什么区别电容触摸屏的介绍电容式触摸屏的结构主要就是在玻璃屏幕上镀一层透明化的薄膜体层，再在导体层外加之一块维护玻璃，双玻璃设计能够全盘维护导体层及感应器。

电容式触摸屏在触摸屏四边均镀上狭长的电极，在导电体内构成一个低电压交流电场。

在鼠标屏幕时，由于人体电场，手指与导体层间可以构成一个耦合电容，四边电极收到的电流可以流向触点，而电流高低与手指至电极的距离成正比，坐落于触摸屏幕后的控制器便可以排序电流的比例及高低，精确算是出来鼠标点的边线。

电容触摸屏的双玻璃不但能够维护导体及感应器，更有效地避免外在环境因素对触摸屏导致影响，即使屏幕沾存有污秽、尘埃或油渍，电容式触摸屏依然能够精确算是出来鼠标边线。

电容式触摸屏是在玻璃表面贴上一层透明的特殊金属导电物质。

当手指触摸在金属层上时，触点的电容就会发生变化，使得与之相连的振荡器频率发生变化，通过测量频率变化可以确定触摸位置获得信息。

由于电容随温度、湿度或接地情况的不同而变化，故其稳定性较差，往往会产生漂移现象。

该种触摸屏适用于系统开发的调试阶段。

编辑本段电容触摸屏的瑕疵电容触摸屏的透光率和清晰度优于四线电阻屏，当然还不能和表面声波屏和五线电阻屏相比。

电容屏反光严重，而且，电容技术的四层复合触摸屏对各波长光的透光率不均匀，存在色彩失真的问题，由于光线在各层间的反射，还造成图像字符的模糊。

电容屏在原理上把人体当做一个电容器元件的一个电极采用，当存有导体紧邻与夹层ito工作面之间耦合出来足够多量容值的电容时，流进的电流就足够多引发电容屏的误动作。

我们知道，电容值虽然与极间距离成反比，却与相对面积成正比，并且还与介质的的绝缘系数有关。

因此，当较大面积的手掌或手持的导体物靠近电容屏而不是触摸时就能引起电容屏的误动作，在潮湿的天气，这种情况尤为严重，手扶住显示器、手掌靠近显示器7厘米以内或身体靠近显示器15厘米以内就能引起电容屏的误动作。
