电容式触摸屏介绍(BYD)

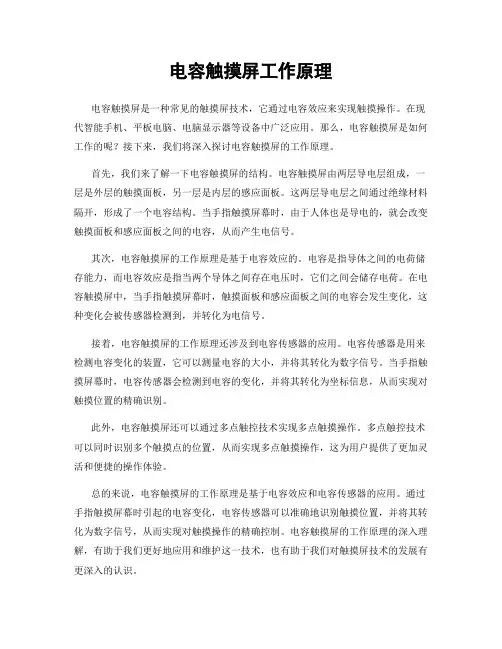

电容触摸屏工作原理电容触摸屏是一种常见的触摸屏技术，它通过电容效应来实现触摸操作。

在现代智能手机、平板电脑、电脑显示器等设备中广泛应用。

那么，电容触摸屏是如何工作的呢？接下来，我们将深入探讨电容触摸屏的工作原理。

首先，我们来了解一下电容触摸屏的结构。

电容触摸屏由两层导电层组成，一层是外层的触摸面板，另一层是内层的感应面板。

这两层导电层之间通过绝缘材料隔开，形成了一个电容结构。

当手指触摸屏幕时，由于人体也是导电的，就会改变触摸面板和感应面板之间的电容，从而产生电信号。

其次，电容触摸屏的工作原理是基于电容效应的。

电容是指导体之间的电荷储存能力，而电容效应是指当两个导体之间存在电压时，它们之间会储存电荷。

在电容触摸屏中，当手指触摸屏幕时，触摸面板和感应面板之间的电容会发生变化，这种变化会被传感器检测到，并转化为电信号。

接着，电容触摸屏的工作原理还涉及到电容传感器的应用。

电容传感器是用来检测电容变化的装置，它可以测量电容的大小，并将其转化为数字信号。

当手指触摸屏幕时，电容传感器会检测到电容的变化，并将其转化为坐标信息，从而实现对触摸位置的精确识别。

此外，电容触摸屏还可以通过多点触控技术实现多点触摸操作。

多点触控技术可以同时识别多个触摸点的位置，从而实现多点触摸操作，这为用户提供了更加灵活和便捷的操作体验。

总的来说，电容触摸屏的工作原理是基于电容效应和电容传感器的应用。

通过手指触摸屏幕时引起的电容变化，电容传感器可以准确地识别触摸位置，并将其转化为数字信号，从而实现对触摸操作的精确控制。

电容触摸屏的工作原理的深入理解，有助于我们更好地应用和维护这一技术，也有助于我们对触摸屏技术的发展有更深入的认识。

以上就是关于电容触摸屏工作原理的介绍，希望能帮助大家更好地理解和应用电容触摸屏技术。

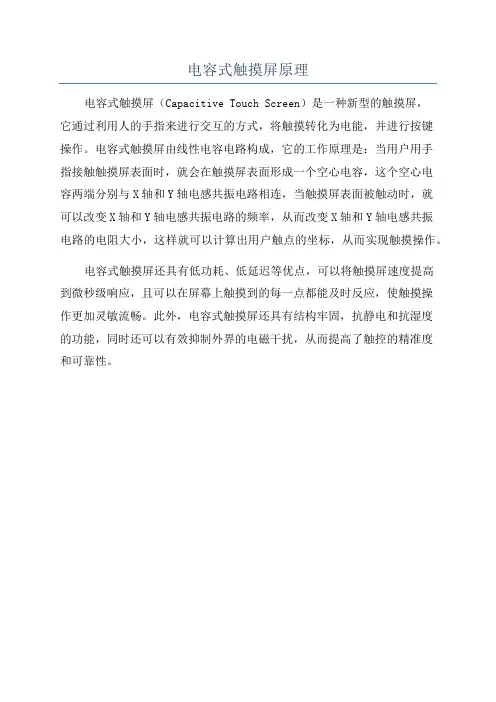

电容式触摸屏原理
电容式触摸屏（Capacitive Touch Screen）是一种新型的触摸屏，
它通过利用人的手指来进行交互的方式，将触摸转化为电能，并进行按键
操作。

电容式触摸屏由线性电容电路构成，它的工作原理是：当用户用手
指接触触摸屏表面时，就会在触摸屏表面形成一个空心电容，这个空心电
容两端分别与X轴和Y轴电感共振电路相连，当触摸屏表面被触动时，就
可以改变X轴和Y轴电感共振电路的频率，从而改变X轴和Y轴电感共振
电路的电阻大小，这样就可以计算出用户触点的坐标，从而实现触摸操作。

电容式触摸屏还具有低功耗、低延迟等优点，可以将触摸屏速度提高
到微秒级响应，且可以在屏幕上触摸到的每一点都能及时反应，使触摸操
作更加灵敏流畅。

此外，电容式触摸屏还具有结构牢固，抗静电和抗湿度
的功能，同时还可以有效抑制外界的电磁干扰，从而提高了触控的精准度
和可靠性。

电容式触摸屏原理和技术的特点电容式触摸屏是通过在基材上镀上一层或者多层导电材料（比如铟锡氧化物ITO）而制成，之后与保护盖板密封贴合以保护电极。

当其它的导电体，比如裸露的手指或者导电笔触摸到它的表面，一个电子回路就在那里形成，感应器嵌入在玻璃里面以检测电流的位置，就这样完成了一个触摸操作。

这种工作方式跟电阻TP依靠物理点击是完全不一样的。

电容式触摸屏可以分为以下两大类：Surface Capacitive-表面电容式在玻璃基板上镀上透明导电涂层，然后在导电涂层上增加一层保护涂层。

电极被放置在玻璃的四个角上，四个角都被施加上相同的相位电压，在玻璃表面形成一个匀强电场。

当手指触摸到玻璃表面，电流将从玻璃的四个角上流经手指，从四个角上流经的电流比例将被测量以判断触摸点的具体位置。

测量出来的电流值跟触摸点到四个角的距离是成反比的。

技术特点：◆更适合大尺寸的显示器◆对很轻的触摸都有反应，而且不需要感应实际的物理压力◆由于只有一层玻璃，产品的透过率很高◆结构坚固，因为它只由一层玻璃组成◆潮湿、灰尘和油污对触摸效果不会产生影响◆视差小◆高分辨率和高响应速度◆不支持裸露手指与带手套组合操作，不支持裸露手指与手写笔组合操作◆不支持多点触摸◆有可能被噪声干扰Projected Capacitive-投射电容式相比表面电容式，投射电容式触摸屏通常用在较小的屏幕尺寸上，内部结构上包括一个集成了IC芯片用于处理数据的线路板，拥有指定图案的许多透明电极层，表面上覆盖一层绝缘的玻璃或者塑料盖板。

当手指接近触摸屏表面，静电电容在多个电极间同时变化，通过测量这些电流之间的比例，可以精确地判断出接触的位置。

投射电容式技术有两种感应方式：栅格式和线感式。

人体能够导电是因为含有大量的水份，当手指靠近X和Y电极的图案，在手指和电极间将产生一个耦合电容，耦合电容会使用X和Y电极间的静电电容发生变化，通过侦测电极间哪个位置的静电电容发生变化，触摸感应器就能发现具体的触摸点。

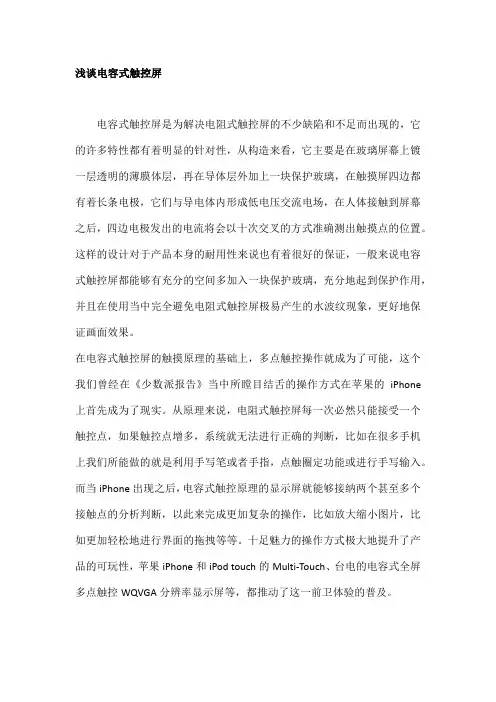

浅谈电容式触控屏电容式触控屏是为解决电阻式触控屏的不少缺陷和不足而出现的，它的许多特性都有着明显的针对性，从构造来看，它主要是在玻璃屏幕上镀一层透明的薄膜体层，再在导体层外加上一块保护玻璃，在触摸屏四边都有着长条电极，它们与导电体内形成低电压交流电场，在人体接触到屏幕之后，四边电极发出的电流将会以十次交叉的方式准确测出触摸点的位置。

这样的设计对于产品本身的耐用性来说也有着很好的保证，一般来说电容式触控屏都能够有充分的空间多加入一块保护玻璃，充分地起到保护作用，并且在使用当中完全避免电阻式触控屏极易产生的水波纹现象，更好地保证画面效果。

在电容式触控屏的触摸原理的基础上，多点触控操作就成为了可能，这个我们曾经在《少数派报告》当中所瞠目结舌的操作方式在苹果的iPhone 上首先成为了现实。

从原理来说，电阻式触控屏每一次必然只能接受一个触控点，如果触控点增多，系统就无法进行正确的判断，比如在很多手机上我们所能做的就是利用手写笔或者手指，点触圈定功能或进行手写输入。

而当iPhone出现之后，电容式触控原理的显示屏就能够接纳两个甚至多个接触点的分析判断，以此来完成更加复杂的操作，比如放大缩小图片，比如更加轻松地进行界面的拖拽等等。

十足魅力的操作方式极大地提升了产品的可玩性，苹果iPhone和iPod touch的Multi-Touch、台电的电容式全屏多点触控WQVGA分辨率显示屏等，都推动了这一前卫体验的普及。

诚然，前卫的技术需要有具备强大能力的厂商，这样的技术对于产品成本的控制是一个考验，苹果的两款机型长时间都处于较高的价位，这不仅是苹果本身的产品定位，更是因为对于成本的顾忌，毕竟苹果的其它产品现在也开始走性价比路线，400元就能够拿下iPod shuffle，但是iPod Touch仍然在2500元水平，这自然是有一定道理的。

而另一方面，多点触摸作为一个颇具吸引力的功能，让不少厂商也有意识地打打擦边球来争取更多的消费者。

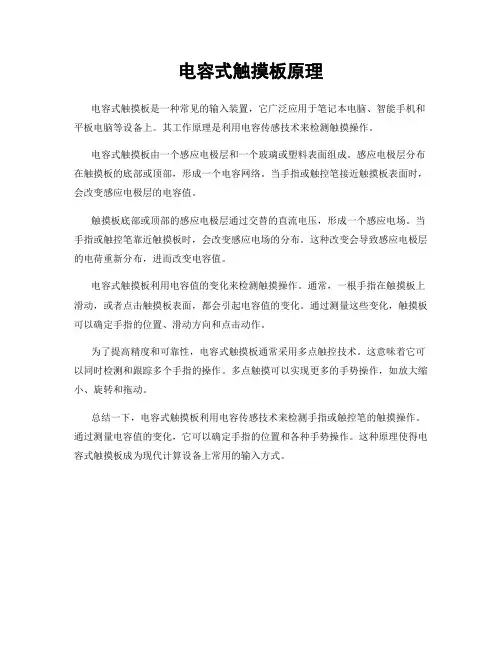

电容式触摸板原理
电容式触摸板是一种常见的输入装置，它广泛应用于笔记本电脑、智能手机和平板电脑等设备上。

其工作原理是利用电容传感技术来检测触摸操作。

电容式触摸板由一个感应电极层和一个玻璃或塑料表面组成。

感应电极层分布在触摸板的底部或顶部，形成一个电容网络。

当手指或触控笔接近触摸板表面时，会改变感应电极层的电容值。

触摸板底部或顶部的感应电极层通过交替的直流电压，形成一个感应电场。

当手指或触控笔靠近触摸板时，会改变感应电场的分布。

这种改变会导致感应电极层的电荷重新分布，进而改变电容值。

电容式触摸板利用电容值的变化来检测触摸操作。

通常，一根手指在触摸板上滑动，或者点击触摸板表面，都会引起电容值的变化。

通过测量这些变化，触摸板可以确定手指的位置、滑动方向和点击动作。

为了提高精度和可靠性，电容式触摸板通常采用多点触控技术。

这意味着它可以同时检测和跟踪多个手指的操作。

多点触摸可以实现更多的手势操作，如放大缩小、旋转和拖动。

总结一下，电容式触摸板利用电容传感技术来检测手指或触控笔的触摸操作。

通过测量电容值的变化，它可以确定手指的位置和各种手势操作。

这种原理使得电容式触摸板成为现代计算设备上常用的输入方式。

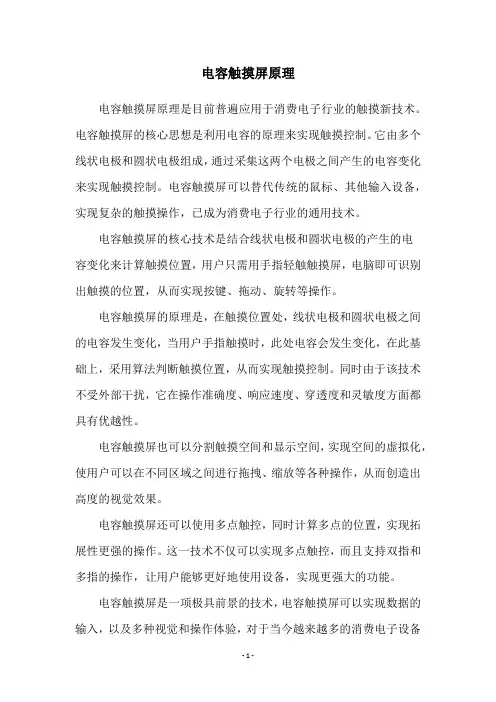

电容触摸屏原理
电容触摸屏原理是目前普遍应用于消费电子行业的触摸新技术。

电容触摸屏的核心思想是利用电容的原理来实现触摸控制。

它由多个线状电极和圆状电极组成，通过采集这两个电极之间产生的电容变化来实现触摸控制。

电容触摸屏可以替代传统的鼠标、其他输入设备，实现复杂的触摸操作，已成为消费电子行业的通用技术。

电容触摸屏的核心技术是结合线状电极和圆状电极的产生的电
容变化来计算触摸位置，用户只需用手指轻触触摸屏，电脑即可识别出触摸的位置，从而实现按键、拖动、旋转等操作。

电容触摸屏的原理是，在触摸位置处，线状电极和圆状电极之间的电容发生变化，当用户手指触摸时，此处电容会发生变化，在此基础上，采用算法判断触摸位置，从而实现触摸控制。

同时由于该技术不受外部干扰，它在操作准确度、响应速度、穿透度和灵敏度方面都具有优越性。

电容触摸屏也可以分割触摸空间和显示空间，实现空间的虚拟化，使用户可以在不同区域之间进行拖拽、缩放等各种操作，从而创造出高度的视觉效果。

电容触摸屏还可以使用多点触控，同时计算多点的位置，实现拓展性更强的操作。

这一技术不仅可以实现多点触控，而且支持双指和多指的操作，让用户能够更好地使用设备，实现更强大的功能。

电容触摸屏是一项极具前景的技术，电容触摸屏可以实现数据的输入，以及多种视觉和操作体验，对于当今越来越多的消费电子设备
的需求，具有不可替代的作用。

总的来说，电容触摸屏技术拥有准确、灵敏、可靠、可扩展等优点，普及应用于手机、平板电脑、电脑等电子设备，并将引领未来触摸新时代，为消费电子行业带来更多革新。

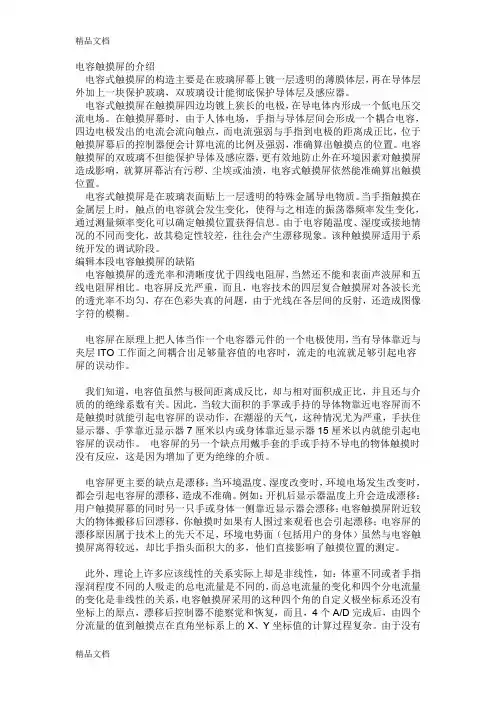

电容触摸屏的介绍电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层，再在导体层外加上一块保护玻璃，双玻璃设计能彻底保护导体层及感应器。

电容式触摸屏在触摸屏四边均镀上狭长的电极，在导电体内形成一个低电压交流电场。

在触摸屏幕时，由于人体电场，手指与导体层间会形成一个耦合电容，四边电极发出的电流会流向触点，而电流强弱与手指到电极的距离成正比，位于触摸屏幕后的控制器便会计算电流的比例及强弱，准确算出触摸点的位置。

电容触摸屏的双玻璃不但能保护导体及感应器，更有效地防止外在环境因素对触摸屏造成影响，就算屏幕沾有污秽、尘埃或油渍，电容式触摸屏依然能准确算出触摸位置。

电容式触摸屏是在玻璃表面贴上一层透明的特殊金属导电物质。

当手指触摸在金属层上时，触点的电容就会发生变化，使得与之相连的振荡器频率发生变化，通过测量频率变化可以确定触摸位置获得信息。

由于电容随温度、湿度或接地情况的不同而变化，故其稳定性较差，往往会产生漂移现象。

该种触摸屏适用于系统开发的调试阶段。

编辑本段电容触摸屏的缺陷电容触摸屏的透光率和清晰度优于四线电阻屏，当然还不能和表面声波屏和五线电阻屏相比。

电容屏反光严重，而且，电容技术的四层复合触摸屏对各波长光的透光率不均匀，存在色彩失真的问题，由于光线在各层间的反射，还造成图像字符的模糊。

电容屏在原理上把人体当作一个电容器元件的一个电极使用，当有导体靠近与夹层ITO工作面之间耦合出足够量容值的电容时，流走的电流就足够引起电容屏的误动作。

我们知道，电容值虽然与极间距离成反比，却与相对面积成正比，并且还与介质的的绝缘系数有关。

因此，当较大面积的手掌或手持的导体物靠近电容屏而不是触摸时就能引起电容屏的误动作，在潮湿的天气，这种情况尤为严重，手扶住显示器、手掌靠近显示器7厘米以内或身体靠近显示器15厘米以内就能引起电容屏的误动作。

电容屏的另一个缺点用戴手套的手或手持不导电的物体触摸时没有反应，这是因为增加了更为绝缘的介质。

电容触摸屏技术简介电容触摸屏技术是一种较为常见的触摸屏技术，它利用了电容的特性来检测和定位用户的触摸动作。

相比于传统的电阻式触摸屏，电容触摸屏具有更高的灵敏度、更好的透明性和更快的响应速度。

在手机、平板电脑、电视等各类智能设备中广泛应用。

电容触摸屏技术可以分为两大类：电容式和投影电容式。

电容式触摸屏主要是基于静电感应原理，通过两个电极板之间的电容变化来检测用户触摸动作。

而投影电容式触摸屏则是在显示屏表面放置一层全透明的导电材料，并通过电极阵列来感应用户的触摸。

电容触摸屏的工作原理是通过在触摸屏表面创建一个电场，并监测此电场的变化来检测用户触摸。

当手指或者其他电介质物体靠近触摸屏表面时，它会导致电场产生变化，这个变化会被传感器捕捉到并转化为电信号。

电容式触摸屏通过测量两个电极板之间的电容变化来检测触摸动作；而投影电容式触摸屏通过感应用户手指反射或遮挡的电场来检测触摸动作。

电容触摸屏的主要特点是高灵敏度和精准性。

由于它的工作原理是通过电场变化来检测触摸，所以它对触摸物体不需要有实际的力，只需要轻触即可检测到触摸。

这种高灵敏度和精准性使得电容触摸屏能够实现多点触控功能，用户可以同时使用多个手指进行触摸和手势操作。

另外，电容触摸屏还具有较好的透明性和响应速度。

由于电容触摸屏是在显示屏上放置一层透明导电材料，所以在视觉上基本没有遮挡，并且可以保持显示屏的高透明性。

而且电容触摸屏的响应速度也非常快，几乎可以与用户的触摸动作同步，无论是在滑动、拖动还是点击等操作中都能够立即响应。

电容触摸屏技术的发展已经非常成熟，并且在各类智能设备中得到广泛应用。

除了手机和平板电脑，电容触摸屏还广泛应用于汽车导航系统、游戏机、ATM机和自动售货机等各类设备中。

随着技术的进一步发展，电容触摸屏的性能将进一步提高，为用户提供更好的触摸体验。

BF69xx电容触控技术交流 电容触控技术交流——比亚迪微电子有限公司 产品三部电容触摸屏结构原理 BYD触控IC的应用 BYD触控方案调试工具及量产测试工具 简介电容触摸屏结构原理为什么选择触摸屏人机界面友好， ◆ 人机界面友好，操作性能流畅 节省空间， ◆ 节省空间，显示屏就是用户接口 用户接口方式多样化，单点触摸& ◆ 用户接口方式多样化，单点触摸&多点触摸 ◆ 设计更美观电容触摸屏结构原理为什么选择感应电容式触摸屏最理想的触摸屏方案,尤其是消费类电子产品 ◆ 最理想的触摸屏方案 尤其是消费类电子产品电容触摸屏结构原理TP名词定义 名词定义AA区：active area 动作区 区 OD区：outside dimensional 外观尺寸 区 ITO: indium tin oxide 氧化铟锡 涂镀在film或glass上的导电材料） 上的导电材料） （涂镀在 或 上的导电材料 ITO Film：有导电功能的透明 ：有导电功能的透明PET胶片 胶片 ITO Glass：导电玻璃 ： Cover Glass（lens）：表面装饰用的盖板 ）：表面装饰用的盖板 （ ）： 玻璃 Sensor：装饰玻璃下面有触摸功能的部件 ： （film sensor&glass sensor） ）电容触摸屏结构原理主流电容屏结构电容触摸屏结构原理电容屏结构G/F 电容屏结构结构 cover glass+film sensor 特点 此结构用单层film sensor，ITO为三角形结构，只支持单点，可 为三角形结构， 此结构用单层 ， 为三角形结构 只支持单点， 做 到虚拟两点手势 优点 开模成本很低，性价比高，单价属电容TP中最低的结构 中最低的结构， 开模成本很低，性价比高，单价属电容 中最低的结构，总厚 度可做薄，透光性好，交期短， 度可做薄，透光性好，交期短，Cover外形可更换 外形可更换 缺点 单点为主，手写较差， 单点为主，手写较差，虚拟两点手势准确度差电容触摸屏结构原理电容屏结构G/F/F 电容屏结构结构 cover glass+film sensor+film sensor 特点 此结构用两层film sensor，ITO为菱形结构，支持真实多点操作 此结构用两层 ， 为菱形结构， 为菱形结构 优点 准确度高，手写效果好，支持真实两点， 准确度高，手写效果好，支持真实两点，cover外形可更变 外形可更变 缺点 透光性差， 结构低5%。
