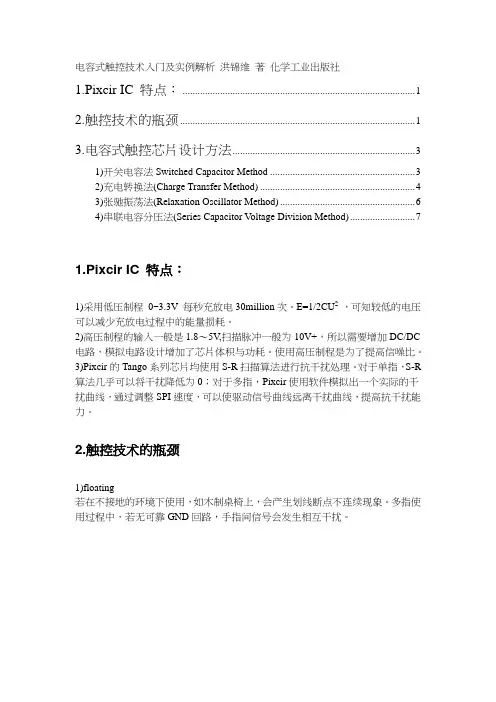

电容式触控技术入门及实例解析洪锦维著化学工业出版社1.Pixcir IC 特点: (1)2.触控技术的瓶颈 (1)3.电容式触控芯片设计方法 (3)1)开关电容法Switched Capacitor Method (3)2)充电转换法(Charge Transfer Method) (4)3)张驰振荡法(Relaxation Oscillator Method) (6)4)串联电容分压法(Series Capacitor V oltage Division Method) (7)1.Pixcir IC 特点:1)采用低压制程0~3.3V 每秒充放电30million次。
E=1/2CU2 ,可知较低的电压可以减少充放电过程中的能量损耗。
2)高压制程的输入一般是1.8~5V,扫描脉冲一般为10V+,所以需要增加DC/DC 电路,模拟电路设计增加了芯片体积与功耗。
使用高压制程是为了提高信噪比。
3)Pixcir的Tango系列芯片均使用S-R扫描算法进行抗干扰处理。
对于单指,S-R 算法几乎可以将干扰降低为0;对于多指,Pixcir使用软件模拟出一个实际的干扰曲线,通过调整SPI速度,可以使驱动信号曲线远离干扰曲线,提高抗干扰能力。
2.触控技术的瓶颈1)floating若在不接地的环境下使用,如木制桌椅上,会产生划线断点不连续现象。
多指使用过程中,若无可靠GND回路,手指间信号会发生相互干扰。
DriveDrivePoor Return解决方法:①设备机壳采用技术设计(Iphone 外围的不锈钢圈),保证手持时人体与大地相连接通放电回路。
②内部增加GND 裸露金属面积,使用电磁辐射方式释放多余电荷。
2)AC Noise连接充电器时,AC~DC 滤波不完全,引起纹波干扰。
(<100MV )解决方法:保证充电器达到芯片设计水平;增加设备主板内部滤波模块。
3)大手指问题大拇指用力按压,会判断为两个或多个触摸。

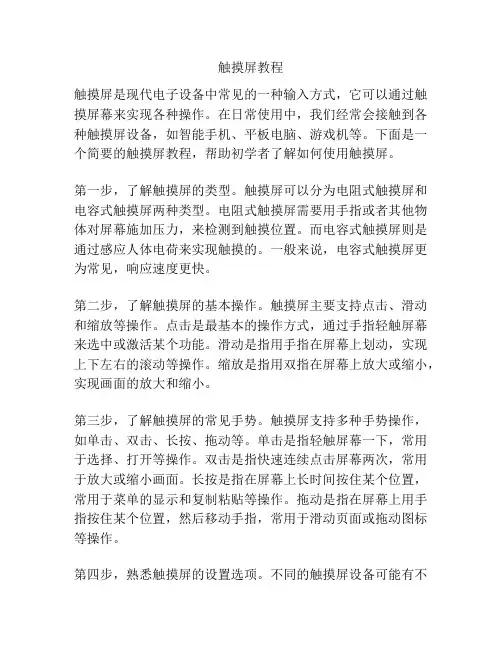

触摸屏教程触摸屏是现代电子设备中常见的一种输入方式,它可以通过触摸屏幕来实现各种操作。
在日常使用中,我们经常会接触到各种触摸屏设备,如智能手机、平板电脑、游戏机等。
下面是一个简要的触摸屏教程,帮助初学者了解如何使用触摸屏。
第一步,了解触摸屏的类型。
触摸屏可以分为电阻式触摸屏和电容式触摸屏两种类型。
电阻式触摸屏需要用手指或者其他物体对屏幕施加压力,来检测到触摸位置。
而电容式触摸屏则是通过感应人体电荷来实现触摸的。
一般来说,电容式触摸屏更为常见,响应速度更快。
第二步,了解触摸屏的基本操作。
触摸屏主要支持点击、滑动和缩放等操作。
点击是最基本的操作方式,通过手指轻触屏幕来选中或激活某个功能。
滑动是指用手指在屏幕上划动,实现上下左右的滚动等操作。
缩放是指用双指在屏幕上放大或缩小,实现画面的放大和缩小。
第三步,了解触摸屏的常见手势。
触摸屏支持多种手势操作,如单击、双击、长按、拖动等。
单击是指轻触屏幕一下,常用于选择、打开等操作。
双击是指快速连续点击屏幕两次,常用于放大或缩小画面。
长按是指在屏幕上长时间按住某个位置,常用于菜单的显示和复制粘贴等操作。
拖动是指在屏幕上用手指按住某个位置,然后移动手指,常用于滑动页面或拖动图标等操作。
第四步,熟悉触摸屏的设置选项。
不同的触摸屏设备可能有不同的设置选项,如触摸灵敏度、手势开关等。
用户可以根据自己的需求来调整这些设置,以获得更好的触摸体验。
最后,要注意保护触摸屏的使用。
触摸屏是一种比较脆弱的部件,需要注意防止受到硬物的碰撞和刮擦。
另外,在使用触摸屏设备时,要保持手指干燥和清洁,以免影响触摸的灵敏度和准确性。
以上是对触摸屏的简要介绍和教程,希望对初学者有所帮助。
通过学习和熟悉触摸屏的基本操作和手势,用户可以更好地使用各类触摸屏设备,提升工作效率和娱乐体验。

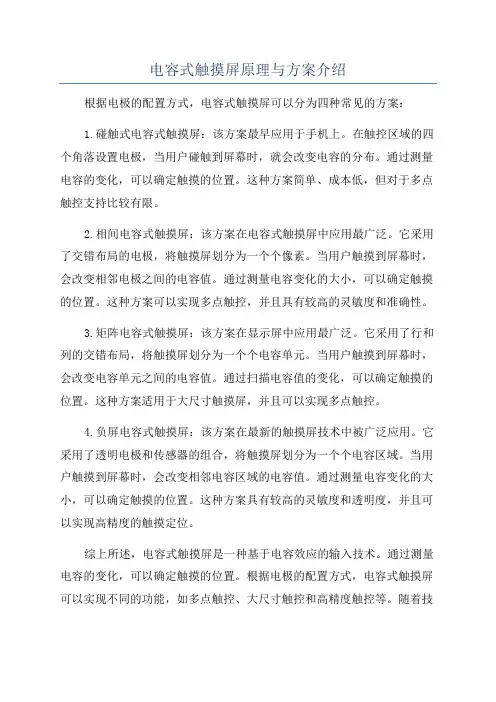

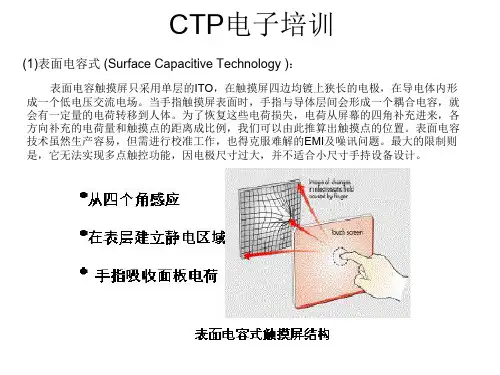

电容式触摸屏原理与方案介绍根据电极的配置方式,电容式触摸屏可以分为四种常见的方案:1.碰触式电容式触摸屏:该方案最早应用于手机上。
在触控区域的四个角落设置电极,当用户碰触到屏幕时,就会改变电容的分布。
通过测量电容的变化,可以确定触摸的位置。
这种方案简单、成本低,但对于多点触控支持比较有限。
2.相间电容式触摸屏:该方案在电容式触摸屏中应用最广泛。
它采用了交错布局的电极,将触摸屏划分为一个个像素。
当用户触摸到屏幕时,会改变相邻电极之间的电容值。
通过测量电容变化的大小,可以确定触摸的位置。
这种方案可以实现多点触控,并且具有较高的灵敏度和准确性。
3.矩阵电容式触摸屏:该方案在显示屏中应用最广泛。
它采用了行和列的交错布局,将触摸屏划分为一个个电容单元。
当用户触摸到屏幕时,会改变电容单元之间的电容值。
通过扫描电容值的变化,可以确定触摸的位置。
这种方案适用于大尺寸触摸屏,并且可以实现多点触控。
4.负屏电容式触摸屏:该方案在最新的触摸屏技术中被广泛应用。
它采用了透明电极和传感器的组合,将触摸屏划分为一个个电容区域。
当用户触摸到屏幕时,会改变相邻电容区域的电容值。
通过测量电容变化的大小,可以确定触摸的位置。
这种方案具有较高的灵敏度和透明度,并且可以实现高精度的触摸定位。
综上所述,电容式触摸屏是一种基于电容效应的输入技术。
通过测量电容的变化,可以确定触摸的位置。
根据电极的配置方式,电容式触摸屏可以实现不同的功能,如多点触控、大尺寸触控和高精度触控等。
随着技术的发展,电容式触摸屏的功能和性能将进一步提升,为用户提供更好的触控体验。
