1.啟動KIC 2000 軟體KIC 會自動在”開始”按鈕中添加一個快捷方式。
點擊這個圖標可啟動KIC 2000 軟體。
進入下面畫面﹕此按鈕為初始設置(一次設好后,可不再修改):1) Units of Measure –有三個下拉選項Conveyor Speed, Distance, and Temperature.(選擇鏈條速度､距離､溫度單位)Product Start Temperature –輸入產品開始測量時的最高溫度﹔實際測量時最好等SlimKIC2000 及各個測溫點的溫度都低于此值時再開始測Profile. 這樣和實際生產時的情況相一致.測出的曲線也比較准确.一般設為高于環境溫度5 度。
測Profile 時當Air TC 的溫度在此基礎上變化超過2 度時﹐SlimKIC 自動啟動﹐開始記錄數據Profiling Hardware –選擇測溫方式(transmitter or datalogger)﹐無線傳輸或有線傳輸Languages –選擇語言(英語､西班牙語､德語､繁體､簡體和日本語 )﹐這些設置需配合電腦操作系統.如電腦的操作系統是簡體中文的,那就可以選擇簡體中文或英語,不管在什麼操作系統上,英語都是可選的.Engineer Password –選擇工程师密碼，保护设定的各种参数。
2)此按鈕為錫膏特性設置:Process Window Name –下拉菜單中選擇錫膏名稱或者人為輸入錫膏名稱Solder Paste Menu -進入錫膏數據庫,可從中選擇錫膏Edit Specs –進入錫膏特性編輯Read only text box –顯示當前錫膏的spec Process Window Description –空白處輸入對此錫膏品種制程工艺窗口的一些注解Buttons at the Bottom of Screen –屏幕下方的按鈕綠色的勾表示接受所選的錫膏paste jar and tube 提供此錫膏的廠商資料.紅色 X 取消您的選擇并退出錫膏品種數據庫編輯錫膏編輯升溫斜率和降溫斜率,斜率計算時間﹐預熱､浸泡､回流及最高溫等錫膏的一些特性 綠色的勾表示保存并退出紅色 X 表示放棄﹐不保存并退出Saving -Process Window保存–點擊綠色勾狀”保存并退出”按鈕. 接著會彈出右方對話框﹐問你是否要保存修改后的錫膏特性。
上銘表面貼裝技術服務部 TEL:86-(0512)6701-8860 FAX:6701-88611KIC 2000爐溫測溫器操 作 手 冊上銘表面貼裝技術服務部TEL:86-(0512)6701-8860 FAX:6701-88612 1.啟動KIC 2000軟體KIC會自動在”開始”按鈕中添加一個快捷方式。
點擊這個圖標可啟動KIC 2000軟體。
進入下面畫面﹕上銘表面貼裝技術服務部 TEL:86-(0512)6701-8860 FAX:6701-886131)上銘表面貼裝技術服務部 TEL:86-(0512)6701-8860 FAX:6701-88614• Languages –選擇語言(英語﹑西班牙語﹑德語﹑繁體﹑簡體和日本語 )﹐這些設置需配合電腦操作系統.如電腦的操作系統是簡體中文的,那就可以選擇簡體中文或英語,不管在什麼操作系統上,英語都是可選的.• Engineer Password – 選擇密碼2) 此按鈕為錫膏特性設置:Process Window Name –下拉菜單中選擇錫膏名稱或者人為輸入錫膏名稱 Solder Paste Menu -進入錫膏數據庫,可從中選擇錫膏 Edit Specs –進入錫膏特性編輯Read only text box –顯示當前錫膏的specProcess Window Description –空白處輸入對此錫膏品種的一些注解 • Buttons at the Bottom of Screen – 屏幕下方的按鈕 Delete –垃圾箱 Save and Exit – 綠色的勾 Cancel –紅色X 刪除當前錫膏 保存并退出 不保存并退出錫膏品種數據庫上銘表面貼裝技術服務部 TEL:86-(0512)6701-8860 FAX:6701-88615• 綠色的勾表示接受所選的錫膏• paste jar and tube 提供此錫膏的廠商資料. •紅色 X 取消您的選擇并退出上銘表面貼裝技術服務部 TEL:86-(0512)6701-8860 FAX:6701-88616編輯錫膏編輯升溫斜率和降溫斜率,斜率計算時間﹐預熱﹑浸泡﹑回流及最高溫等錫膏的一些特性 綠色的勾表示保存并退出紅色 X 表示放棄﹐不保存并退出上銘表面貼裝技術服務部 TEL:86-(0512)6701-8860 FAX:6701-88617Saving - Process Window保存 – 點擊綠色勾狀”保存并退出”按鈕 .接著會彈出右方對話框﹐問你是否要保存修改后的錫膏特性。
波峰焊作业指导书一、目的：确保波峰焊机在使用时各参数符合所生产产品的规定，避免操作失误产生不良。
二、合用范畴：合用于有铅、无铅波峰焊。
三、操作内容3.1：检查设备里面有无杂物，做好清洁，确保安全后，开气、开机，选择生产程序。
3.2：波峰焊导轨宽度要根据 PCB 宽度进行调节，启动运风，网带运输，冷却电扇。
3.3：然后再按次序先后启动温区开关，待温度升到设定温度时即可开始过 PCB 板，过板注意方向。
确保放在波峰焊传送带的持续 2 块板之间的距离不不大于 5cm。
3.4：波峰焊机锡炉温度控制：有铅锡炉温度控制在（245±5）℃；温度曲线 PCB 板上元件的焊点温度的最低值为215℃；无铅产品锡炉温度控制在（255±5）℃，PCB 板上元件的焊点温度的最低值为235℃。
（当波峰与 PCB 接触前板温度：80℃~110℃）。
3.5：浸锡时间为：波峰 1 控制在 0.5～1 秒，波峰 2 控制在 2～3 秒；传送速度为：1.0～1.5 米/分钟；夹送倾角 5-10 度；助焊剂喷雾压力为 2-3Psi；针阀压力为 2-4Psi；3.6：根据波峰焊接生产工艺给出的参数严格控制波峰焊机电脑参数设立，每天准时统计波峰焊机参数。
3.7：每小时抽检 10 个样品，检查不良点数状况并统计数据。
PCB 板在锡炉波峰上停留时间不超出 30 秒，正常锡炉温度工作不能超出320℃。
3.8：检查波峰焊机助焊剂喷雾状况做好 5S，确保不会有助焊剂滴到 PCB 上的现象。
检查波峰焊机波峰与否平整，喷口与否被锡渣堵塞，问题立刻解决。
每4 小时要把锡炉内的锡渣清理一次，对于无铅锡炉必须每2 小时清理一次。
每次更换助焊剂后，不要放板，把先前管子里的助焊剂喷干净后再放板。
3.9：生产前需检查波峰过板高度与否平行、适宜、锡波表面与否干净，有问题应立刻解决，生产线过板间距超出10 分钟以上，锡波表面会形成一种氧化膜，应用铲刀进行去除。
KIC X5的简易操作指导书（波峰焊）首先打开软件，如下图，选择对应的硬件X5，左一：基本单位设定；传送带的速度：建议选择公分/分。
距离：建议选择公分。
温度：一般选择摄氏度。
产品开始测量时的最高温度：为了方便起见，一般选择40度，一是因为整数，二是因为比人体温度稍高一点，不会因为人体的接触而触发仪器的工作。
温度测试硬件：选择仪器对应的型号即可，即仪器的通道数量。
仪器的类型：一般都选数据传输，如果仪器自带无线接收器，可以选择无线传输。
语言：选择自己习惯使用的语言，其中中文分简体和繁体。
工程师密码：建议不要设，一旦设置密码，只能察看曲线，不能对曲线进行删除、编辑制程界限等操作！左二：编辑制程界限；从制程界限名称菜单里面任意选择一项，进行编辑，等编辑好了后再以自己的方式另存，然后新的制程界限名称就产生了，以后直接使用。
当然也可以将其他不需要的（比如软件自带的）制程界限都删掉。
下面重点介绍一下如何编辑制程界限！上图中有两个框框可供选择，分别如下：波峰焊：KIC2000软件在分析曲线时，一般会自动将曲线划分为两个阶段，即预热和波峰阶段，所以在编辑制程界限时，要分别编辑，也就是说，如果打勾，表示编辑波峰阶段，如果不打勾，表示编辑预热阶段。
所有热电偶制程界限一致：在应用于波峰焊制程时，这个一定不要打勾，因为板底和板面的制程要求是不可能一样的，除非板面没有要求，只测板底；下面开始编辑：如下图，先讲编辑预热阶段：下拉上面的菜单，可以看到，这里面有很多选项，下面就可能用到的选项分别简单解释一下：温度之间最高斜率：两个温度值之间的斜率，比如从室温30度到150度的斜率要求，一般1---3，这项可以使用三个温度之间的斜率要求。
温度最高上升斜率：从曲线开始记录算起，到预热的最高温度值之间的斜率范围。
温度最高下降斜率：从预热的最高温度值算起，到触到锡波前的斜率范围，一般不太会用到。
预热：两个温度值之间的升温时间要求，比如从室温30度到150度的升温时间是60至120S，这项可以使用四个预热要求。
波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接方法，通过将焊接件浸入熔化的焊锡中，利用焊锡的表面张力形成波峰，实现焊接的目的。
本作业指导书旨在提供波峰焊作业的详细步骤和注意事项，以确保焊接质量和操作安全。
二、设备准备1. 波峰焊设备：包括焊接机、焊接台、传送带等。
2. 焊接工具：焊针、焊锡、焊锡丝、钳子等。
3. 焊接材料：焊锡、焊剂等。
三、作业步骤1. 准备工作a. 检查焊接设备是否正常工作，确保电源接地良好。
b. 检查焊接工具和材料的质量和数量，确保充足。
c. 清洁焊接台和传送带，确保无杂质和污垢。
2. 调整参数a. 根据焊接件的要求，调整焊接机的温度、速度和波峰高度等参数。
b. 确保参数调整合理，以确保焊接质量和稳定性。
3. 安装焊接件a. 将待焊接的电子元器件放置在传送带上，确保位置准确。
b. 使用钳子或其他工具将焊接件固定在焊接台上，防止移动。
4. 进行焊接a. 打开焊接机的电源，启动传送带。
b. 等待焊接机预热至设定温度后，将焊接件送入焊接区域。
c. 等待焊接完成后，将焊接件从焊接台上取下，放置在冷却区域。
5. 检查焊接质量a. 观察焊接点是否均匀、完整，无明显缺陷。
b. 使用测试工具进行电气性能测试，确保焊接质量符合要求。
四、安全注意事项1. 在进行波峰焊作业前，必须戴上防静电手套和防静电鞋，以防止静电对焊接件造成损害。
2. 确保焊接区域通风良好，避免焊接烟雾对人体健康的影响。
3. 在进行焊接操作时，应注意避免焊接机和焊接台的高温表面，以免烫伤。
4. 确保焊接机的电源接地良好，避免电击事故的发生。
5. 在进行焊接操作时，应注意保持集中注意力，避免操作失误导致事故发生。
五、维护保养1. 定期清洁焊接设备，包括焊接机、焊接台和传送带等，以确保设备正常运行。
2. 定期检查焊接工具和材料的质量和数量，及时补充和更换。
3. 定期检查焊接机的参数调整，确保焊接质量和稳定性。
4. 定期检查焊接件的焊接质量，及时修复和更换不合格的焊接件。

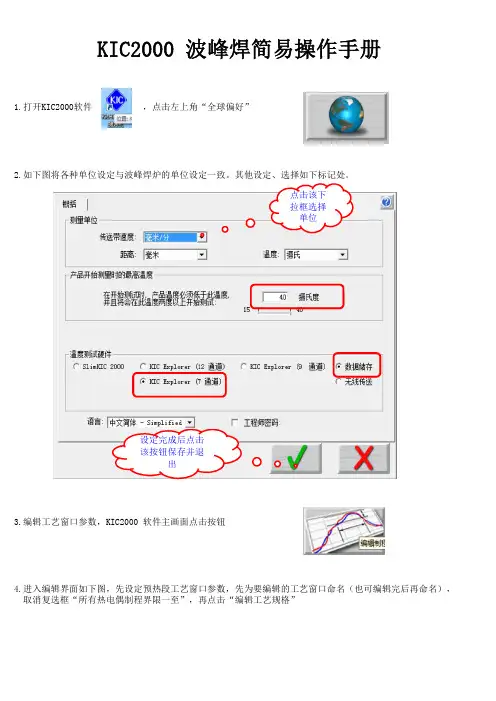

KIC2000 波峰焊简易操作手册取消复选框“所有热电偶制程界限一至”，再点击“编辑工艺规格”1.打开KIC2000软件 ，点击左上角“全球偏好”2.如下图将各种单位设定与波峰焊炉的单位设定一致。
