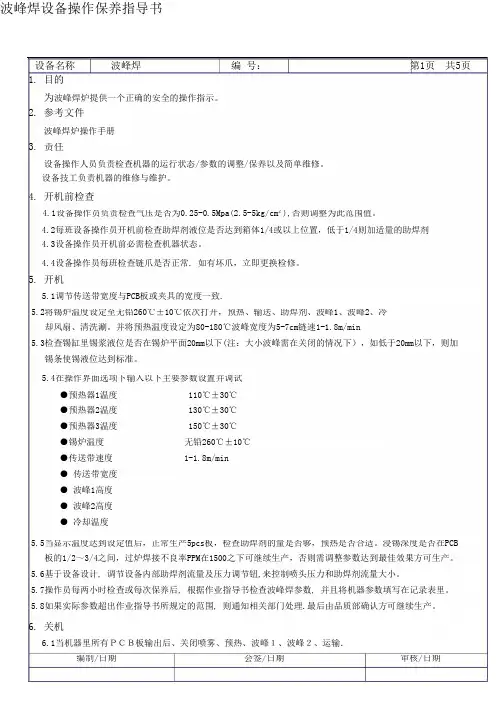

波峰焊设备操作保养指导书设备名称波峰焊编号：第1页共5页1.目的为波峰焊炉提供一个正确的安全的操作指示。
2.参考文件波峰焊炉操作手册3.责任设备操作人员负责检查机器的运行状态/ 参数的调整 / 保养以及简单维修。
设备技工负责机器的维修与维护。
4.开机前检查4.1 设备操作员负责检查气压是否为0.25-0.5Mpa(2.5-5kg/cm2), 否则调整为此范围值。
4.2每班设备操作员开机前检查助焊剂液位是否达到箱体1/4 或以上位置，低于 1/4 则加适量的助焊剂4.3设备操作员开机前必需检查机器状态。
4.4设备操作员每班检查链爪是否正常. 如有坏爪，立即更换检修。
5.开机5.1 调节传送带宽度与 PCB板或夹具的宽度一致 .5.2将锡炉温度设定至无铅 260℃± 10℃依次打开，预热、输送、助焊剂、波峰1、波峰 2、冷却风扇、清洗涮。
并将预热温度设定为80- 180℃波峰宽度为 5-7cm链速 1-1.8m/min5.3检查锡缸里锡浆液位是否在锡炉平面20mm以下 ( 注：大小波峰需在关闭的情况下），如低于20mm以下，则加锡条使锡液位达到标准。
5.4 在操作界面选项下输入以下主要参数设置并调试●预热器 1温度110℃± 30℃●预热器 2温度130℃± 30℃●预热器 3温度150℃± 30℃●锡炉温度无铅 260℃± 10℃●传送带速度1-1.8m/min● 传送带宽度●波峰 1高度●波峰 2高度● 冷却温度5.5当显示温度达到设定值后，正常生产5pcs板，检查助焊剂的量是否够，预热是否合适。
浸锡深度是否在PCB板的 1/2 ～ 3/4 之间，过炉焊接不良率PPM在 1500之下可继续生产，否则需调整参数达到最佳效果方可生产。
5.6基于设备设计 , 调节设备内部助焊剂流量及压力调节钮, 来控制喷头压力和助焊剂流量大小。
5.7操作员每两小时检查或每次保养后,根据作业指导书检查波峰焊参数,并且将机器参数填写在记录表里。
5.8如果实际参数超出作业指导书所规定的范围, 则通知相关部门处理. 最后由品质部确认方可继续生产。
6.关机6.1 当机器里所有ＰＣＢ板输出后、关闭喷雾、预热、波峰１、波峰２、运输．编制 / 日期会签/日期审核/日期设备名称波峰焊编号：第2页共5页7.机器的预防保养7.1安全防护：保养时需戴上防护口罩、眼罩，手接触焊锡时需戴手套，作业完成时需及时洗手，防止手上残留铅锡通过食道进入人体。
7.2 机器的保养描述〔 1〕每日保养A〕清洁机器表面, 做好 5S。
B〕每两小时清洁松香喷头，并记录在保养报表中。
C〕每两小时清洁波峰口锡渣，每班清除打捞锡缸锡渣养记录。
, 倒除劲拓波峰炉洗爪装置集渣盘里的锡渣并做好相关保E清除锡缸锡渣清除波峰口锡渣清除日东洗爪锡渣D〕每四小时清除喷雾槽内助焊剂残留物。
〕每次清理完锡渣后，检查锡炉内锡位高度是否低于锡炉面20mm 以下 ( 注：需在大小波峰关闭的情况下）操作员必须添加锡条使锡位升至锡炉面20mm以上。
并将加锡条数量记录于报表。
F〕清理高温玻璃盖表面聚集的焊剂G〕每班检查传送带的手爪是否变形或损坏，如有则马上更换。
H〕清洁波峰炉入口短链条.编制 / 日期会签/日期审核/日期设备名称波峰焊编号：第3页共5页〔 2〕每周保养I〕清洁喷雾系统J〕清洁传送带的手爪及锡炉的锡渣。
K〕清洁传送带的洗爪系统。
L〕清洁机器里面的灰尘和污垢。
M〕戴上防护口罩和防渗透手套后，用毛刷清洗松香过滤网.N〕检查助焊剂喷嘴螺丝帽是否堵塞，控制喷雾的流量调节阀是否完好，喷枪前的电眼的功能是否正常，如果正常，则用一张传真纸放在夹具上过喷雾系统，目的是检查保养后喷雾系统是否运行正常，如果不正常，则要检查喷雾系统各部分。
O〕检查传送带上的手爪是否有变形或损坏，如有则立即更换。
P〕检查洗爪系统运行是否正常 , 如不正常 , 则检查洗爪的马达好坏 , 稀释剂管是否破裂、堵塞等其它部分。
Q)保养小波峰 , 大波峰或维修锡缸后, 用玻璃板来检验波峰的接触面积/ 长度 / 零件脚和波峰之间距离, 如检验不合格 , 则调整锡嘴与锡缸的位置（由波峰技工来调试）。
R〕检查预热区是否正常，如不正常，检查电器部分或更换发热管。
〔 3〕每月保养S〕拆开波峰 1、波峰 2，清理锡渣。
T〕清洁传送链条，并加注新的高温润滑油。
U〕检查各机械部分是否有螺丝松动. 清洁各转动部分轴承等，并加注高温润滑油。
V〕检查各电器部分，看是否有电器组件损坏或电线接触不良。
编制 / 日期会签/日期审核/日期设备名称波峰焊编号：第4页共5页〔4〕每年（或半年）保养W〕拆下两个波峰叶轮，看波峰转动叶轮是否变形或锈蚀，轴承是否损坏，如果叶轮变形与轴承损坏，则更换新配件。
检查机器所有的马达，连接轴，电器开关及控制卡是否损坏，如果损坏更换。
X〕注意每下一级保养包括上一级保养。
8.波峰链爪保养操作指示①链爪的两个脚变形或者损坏( 参考图 1) 。
②链爪严重歪斜( 参考图 2).正常严重歪斜变形图1图29.注意事项9.1只有受过培训的人员才能进行机器操作。
遇紧急情况，即按紧急擎，通知相关技术人员解决。
9.2为了节省花费，当没有生产时必须关闭锡波。
当停机没有生产时间超过半小时, 必须将预热器及传输带关闭。
如果超过 24小时，必须将机器整个关闭。
9.3 为避免炉温下降影响品质，锡炉加锡只能在不生产时或保养后，尽可能不在生产过程中加锡。
9.4 锡炉加锡以锡缸面5-10mm为准 , 保持锡位在上限和下限之间。
9.5 当波峰运行时必须将自动清洗链条的装制打开.9.6 在调机和保养过程中，须配戴必要的防护用具．10.安全指引10.1 PCB板在经过预热区的时候，板上的松香会蒸发出对人体有害的气体，所以我们避免呼吸到它。
10.2机器在工作的时，周围温度很高有烧伤皮肤的危险，所以我们要工作时佩带好防护手套.小心溶化的锡它的温度高达240℃未穿戴防护用品会烧伤皮肤。
10.3机器在工作的时我们必须配戴防护眼镜。
10.4在PCB板上有一些易燃的液体，所以在机器周围不可以吸烟和点火。
编制 / 日期会签/日期审核/日期设备名称波峰焊编号：第5页共5页10.5 机械安全标签当看到以下标示时，请注意这表示这里存在着潜在的机械危害，如果不注意将会导致手掌和手指受伤10.6 热安全标签10.7 电气危害标签以下图示表示有潜在的电气危害，如不注意将会导致严重的人身伤害或者生命危险。
11.记录波峰炉预防保养记录：由设备操作员/ 技工 / 工程师共同完成并记录与保养报表, 此报表保存至少1年以上。
12.波峰炉保养表波峰炉保养表分三种: 波峰炉保养记录一/ 二 / 波峰炉链爪保养记录.编制 / 日期会签/日期波峰炉保养记录一波峰焊设备操作保养指导书线号机器型号设备编号S/N日工作描述时间A B C D E F G H I J K L期一每日保养1A清洁机器表面 , 做好5S。
2每两小时清洁松香喷头，并记录3B4在保养报表中。
5每班清除锡缸锡渣 , 倒除劲拓波6C峰炉洗爪装置集渣盘里的锡渣7并做好相关保养记录。
8D每四小时清除喷雾槽内助焊剂9残留物。
10每次清理完锡渣后，检查锡炉内11E锡位高度是否低于锡炉面 2cm以12下。
操作员必须添加锡条使锡位13升至锡炉面 2cm以上。
14F清理高温玻璃盖表面聚集的焊15剂.16G每班检查传送带的手爪是否变17形或损坏，如有则马上更换。
18H清洁波峰炉入口短链条 .19二每周保养20I清洁喷雾系统21J清洁传送带的手爪及锡炉的锡22渣。
23K清洁传送带的洗爪系统。
24L清洁机器里面的灰尘和污垢。
25 26备注2728 1. 每下一级保养包括上一级保养，29保养完的项目需在对应的日期项30目栏内打“√”如果当天没有生产31需在日期栏填好日期，并在保养栏内注明“ NOP”年/月操作操作确认确认人日期日期人4. 注意 : 保养更换配件需在以下空白注明2.每次保养完毕，设备技工需对各项保养进行检查，工作时必须佩戴相关劳保用品。
3填写方法填写时间为： 1.8 ：00-20 ：30每次保波峰炉链爪保养记录二线号机器型号S/N工作描述M戴上防尘口罩和防渗透手套后，用毛刷清洗松香过滤网 .检查助焊剂喷嘴螺丝帽是否堵塞，控制喷雾的调节阀好与坏，喷枪前的电眼的功能，如N果正常，则用一张传真纸放在夹具上过喷雾系统，检查保养后喷雾系统是否运行正常，如不不正常，则要检查松香系统各部分。
O检查传送带上的手爪是否有变形或损坏，如有则更换。
P检查洗爪系统运行是否正常 , 如不正常 , 则检查洗爪的马达好坏 , 稀释剂管是否破裂、堵塞等其它部分。
保养小波峰 , 大波峰或维修锡缸后 , 用玻璃板来检验波峰的接触面积 / 长度 / 零件脚和波峰Q之间距离 , 如检验不合格 , 则调整锡嘴与锡缸的位置（由波峰技工来调试）R检查预热区是否正常，如不正常，检查电器部分或更换发热管三每月保养S清洁小波峰，大波峰。
T清洁传送链条，并加注新的高温润滑油。
检查各机械部分是否有螺丝松动. 清洁各转U动部分轴承等，并加注高温润滑油V检查各电器部分，看是否有电器组件损坏或电线接触不良。
四年（或半年）保养波峰焊设备操作保养指导书设备编号年 / 月日期时间M N O P Q R S T U V W操作人操作日期确认日期确认人123456789101112131415161718192021222324252627282930W备注拆下大小波峰，看波峰转动叶轮是否变形，轴承是否损坏，如果叶轮变形与轴承损坏，则更新更换。
检查机器所有的马达，连接轴，电器开关及控制卡是否损坏，如果损坏更换。
314.注意 : 保养更换配件需在以下空白注明1.每下一级保养包括上一级保养 .2.每次保养完毕，设备技工需对各项保养进行检查，工作时必须佩戴相关劳保用品。
3填写方法填写时间为： 8： 00-.20 ： 30每次保养完后记录到对应的表格中。
波峰焊设备操作保养指导书线号日期波峰炉链爪保养记机器型号设备编号问题分析采取措施录执行者年/ 月备注。
