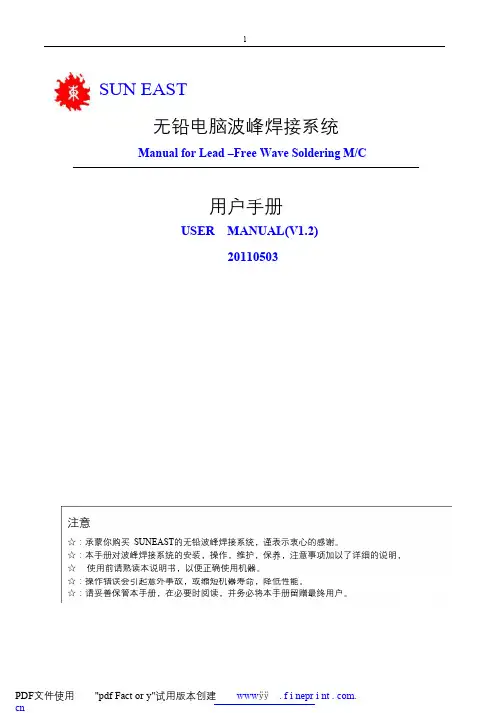

1SUN EAST无铅电脑波峰焊接系统Manual for Lead –Free Wave Soldering M/C用户手册USER MANUAL(V1.2)20110503注意☆：承蒙你购买SUNEAST的无铅波峰焊接系统，谨表示衷心的感谢。
☆：本手册对波峰焊接系统的安装，操作，维护，保养，注意事项加以了详细的说明，☆使用前请熟读本说明书，以便正确使用机器。
☆：操作错误会引起意外事故，或缩短机器寿命，降低性能。
☆：请妥善保管本手册，在必要时阅读，并务必将本手册留赠最终用户。
用户手册信息本手册描述了SUNEAST公司设计制造的无铅波峰焊接系统的安装、操作、维护、保养等内容，以及执行这些操作时应注意的相关事项，在使用机器之前，请仔细阅读本手册并确保理解所有信息，必要时可对照机器进行理解。
本手册包含章节的主要内容介绍如下：安全注意事项：分类叙述各种无视操作规程可能引起安全后果的警告信息及一般注意信息第一章：描述产品包含内容及基本注意事项。
第二章：描述波峰焊专业术语、机器规格参数、性能特点等。
第三章：详细介绍安装注意事项及方法。
第四章：介绍机器详细操作规程，包含机器调整，参数设置，手动操作，自动操作等。
第五章：维护保养措施介绍第六章：故障分析及排除措施的介绍第七章：附录A：常见焊接问题解决方案建议。
警告:锡炉内不要使用抗氧化粉或抗氧化剂等化学物质,否则严重影响本设备使用寿命.一般注意事项：1：本设备由具有一定资格的人员按照适当步骤使用，并只能按照本手册描述的功能使用。
2：版权所有，事先未经SUNEAST公司书面许可，本手册任何部分都不可以用任何形式或用任何方式（机械的，电子的，照相的，录制的）或其他方式进行复制或传送。
3：对使用这里的资料不负特许责任。
4：SUNEAST公司不断努力改进其高质量的产品，软件会不定期更新，所以本手册中所含有的信息可随时改变而不另行通知。
5：在编写本手册时我们注意了一切我们可能预想到的注意事项，然而SUNEAST对于可能的遗漏不承担责任。
安全注意事项在此介绍的内容对使用者、他人及设备的安全非常重要。
因此，操作设备时要保护本人、他人,操作设备时必须详细阅读本章节安全注意事项。
请彻底熟悉以下列出的标识和说明，并请仔细阅读后面的说明书，确定你看到了所有给出的警告。
波峰焊有3个主要的危险来源：高压、高温、运动着的机械零件。
在设备正常操作和维护情况下，这些危险都通过机器的设计以及正确的操作维护被有效地防止。
对于无视正常操作和以下表示内容进行的错误操作，根据所造成的危害和损害程度，按照以下的分类进行表示和说明：标记说明标识标识的含义危险进行错误操作导致的危险状态，可能引起死亡或者重伤进行错误操作导致的危险状态，可能引起中程度的人身伤害、轻伤或者物质材警告料的损害。
即使表示警告之事项，根据情况不同，也可能造成重大后果，这些都为重要内容，请务必遵守。
符号的意义符号符号的意义表示禁止（不准做）。
任何被禁止的动作将在符号内或在符号旁以文字或图形作出说明。
表示命令（必须做）。
任何命令要作的动作将会在符号内或在符号旁以文字或图形作出说明。
表示危险。
任何危险的动作将会在符号内或在符号旁以文字或图形作出说明。
表示警告。
任何警告将会在符号内或在符号旁以文字或图形作出说明。
使用限制本设备是针对PCB焊接工艺而设计制造的软钎焊接系统，只允许应用于无铅或有铅焊接,任何其他偏离机器原设计意图的使用均被视为不正确的。
警告如果本机器需要用于汽车，核能，航空，太空飞行控制系统线路板的软钎焊接时，请首先要与销售负责人联系确认是否可行。
该产品在严格的质量控制下生产出来的，如果用于因为焊接品质问题可能造成重大事故的线路板焊接，就必须在此装置焊接完成后进行安全检验。
除适合应用于电子线路板的软钎焊接外，不能用于其他用途，用于其他用途时可能损坏机器或引发其他事故。
有关拆卸，运输危险*若元器件已损坏或部件丢失，则禁止安装或操作波峰焊，因为这样会引起触禁止电或火灾，应及时联系供应商处理。
*当运输或搬运时，禁止以导轨部分为支撑，这样会损坏机器。
*使用恰当的吊装设备，否则可能造成安全事故及机器损坏。
命令*机器外包装要求防潮、防震、防撞。
警告*搬运时要轻拿轻放，以免损坏本体及附件。
警告*运输时应拆下计算机、显示器、三色灯等易损坏零部件另箱包装，且应在箱中用填充物挤紧，防止损坏。
有关安装，配线危险*禁止将任何低燃点的易燃物置于波峰焊旁，不然可能引起火灾。
禁止*禁止金属片等异物掉入机器内部，不然可能造成火灾。
*禁止安装在高温，有水（潮湿）的场所以及灰尘、铁粉、切屑多的环境。
*禁止将交流电源的相线与零线、相线与地线、零线与地线接错位置，否则可能造成触电或者火灾。
*必须在操作说明书中指明的环境条件下使用，否则会引起误操作。
*不要在控制盘盖打开的状态下操作机器，否则可能会触电。
*所有可选项都必须是SUNEAST列明的，任何其他选项都可能导致事故发生。
*请选择能够承受机器重量的地方，根据说明书进行安装，不然可能造成坍塌等危险。
*接线作业应该由专业电工进行，不然可能造成触电或者火灾。
*请务必安装完本体之后再进行接线，不然可能造成触电或者火灾。
*在主电源端子，地线端子，控制电路端子上接线或拆掉其上电线时，请务必切断电源（OFF），不然可能造成触电或者火灾。
*拧紧端子板上的螺丝，否则可能引起火灾或机器不正常。
*确认产品的额定电压与交流电源电压一致，不然可能造成受伤或者火灾。
*请务必将接地端子安全接地，不然可能造成触电或火灾。
命令警告禁止命令*波峰焊结构不防水，禁止在室外使用或放置。
*请将机器安装牢固，以免因安装的原因造成人身伤亡事故。
*请避开阳光直射的地方。
*请安装在无腐蚀性气体的地方。
*请置于无振动处，勿在共振点连续使用。
*地震发生后，必须对机器进行全面检查，确认无误后才可以重新开启机器，否则可能造成人身伤亡或火灾。
有关操作危险*禁止用湿手操作开关或用湿布擦电气元器件，不然可能造成触电。
禁止命令*系统可以设置自动开机功能，机器在电源未切断时，即使处于停止状态，也不要碰控制盘接线端子或外部元件连接处，或者检查维修，不然可能造成触电。
*作业者必须确认自己周围安全以后再打开或者切断电源，不然可能造成受伤。
警告*焊锡的融化温度较高，在观察焊锡为固态时也不可以用手直接接触焊锡表面。
禁止命令否则可能造成烫伤。
*如果预先设置了自动开机时间，请保证锡炉里有足够的焊锡，并且锡炉液位检测开关是可靠的，否则可能导致火灾或焊锡槽损坏。
*用户应确保本机仅被熟知基本职业安全和预防知识，且接受过本机操作培训的人员操作有关维护保养危险*禁止专业人员以外的人员对波峰焊进行保养和检查，否则可能导致设备损坏禁止或操作者受伤。
*请切断电源（OFF）后进行检查，不然可能造成触电。
*切断电源一段时间内，内部某些电气元件仍处于高压状态（如变频器，UPS，直流电源，驱动器等），在对这些元件内部进行检查时请确保断电已经超过5分钟。
不然可能造成触电。
命令*维护保养时应拿下金属物品（手表，戒指，手镯等），否则可能造成触电。
*对工具采取绝缘对策，然后进行维护保养，否则可能造成触电或者受伤。
警告*禁止对波峰焊控制系统进行改造，否则可能导致触电，受伤或者火灾。
*禁止对结构进行改造，需要改造时请联系供应商。
*禁止对软件系统进行删除或部分删除，否则会导致机器无法正常工作。
禁止*观察机器各部分的操作范围，不注意这些范围可能引起人身伤害。
*每天检查一次，及时发现有隐患的问题。
命令有关故障排除禁止*在定期安全检查中能依照相关安全条例工作的合格工作人员才能维护机器。
危险*禁止通过改造控制线路来排除故障，否则可能导致触电，火灾，财产损失。
*波峰焊不可以带故障运行，故障发生后一定要先查清故障原因，排除故障后才可再次投入运行。
命令警告禁止命令*禁止波峰焊带故障运行，否则可能损坏设备。
*变频器，UPS，驱动器等元器件内含有高压器件，在判断该部件损坏时应联系供应商处理，不要拆卸该部件，否则可能造成触电。
*定期检查保护功能的可靠性。
其他危险*洗爪系统中洗爪液不能有泄露，切记不能将洗爪液漏到高温区，否则可能引起火灾禁止*不得对机器结构进行改造。
*如设备运行过程中，发生助焊剂着火现象，应立即切断电源后方能灭火*焊接PCB板时，在锡炉中残留的助焊剂固化物应及时清除以免着火*锡炉中如用防氧化油时，防氧化油的燃点一定要大于锡炉的最高工作温度*设备使用挥发性、可燃烧溶剂时，要等到溶剂完全挥发、无气味时方能开动设备。
命令警告禁止命令*对机器上标识的警告标识，不得私自张贴或撕毁。
*当长时间不使用机器时，务必切断总电源，否则有发生错误操作和触电危险。
*本说明书的正文所刊登的所有图解，为了细节说明，有些描写是将外壳、安全盖或遮挡物卸掉后的状况，在实际运行时，请按照设备实际情况把这些安全盖复原，否则可能造成触电或人身伤害。
*如果你要报废波峰焊，请找废弃品处理专家为你解决，若你自己来报废，可能导致环境污染并且违反废弃品处理和清理法。
目录用户手册信息 (1)安全注意事项 (2)第一章：前言 (10)1.1：开箱检查 (10)1.2：产品命名规则 (10)1.3：产品各部分名称及功能 (11)1.4：应用注意事项 (11)第二章：概述 (13)2.1：波峰焊工业术语 (13)2.2：机器基本参数 (13)2.3：规格参数 (14)2.4：性能特点 (14)第三章：安装 (15)3.1：安装准备 (15)3.2：安装 (15)3.2.1：拆卸 (15)3.2.2：配线警告 (15)3.2.3：接线端描述 (16)3.2.4：标准配线 (16)3.2.5：分步骤分顺序进行安装 (16)3.2.6：最后彻底清洁机器 (16)3.3：调校 (16)3.4：恢复机器参数的出厂设置 (17)3.5：使用前的准备 (17)3.6：在线测试机器性能 (17)第四章：操作规程 (18)4.1：设备各部分运行原理 (18)4.2：系统软件基本操作 (18)4.3：使用前调整 (23)第五章：维护保养 (25)5.1：检查规则 (25)5.2：定期检查 (26)5.3：元器件更换步骤 (37)5.4：特殊维修说明 (40)第六章：故障排除 (41)故障分析及排除方法............................................................................... ..... ..41 第七章：附录. (44)A：常见焊接问题解决方案 (44)第一章：前言1.1：开箱检查开箱后，依次确认箱内物品与配件等内容是否齐全，如有问题，请与我公司联系。
1：按照装箱清单清点本体结构2：按照工具清单清点随机备件及工具3：用户手册1套1.2：产品命名规则PEAK 产品系列号CN 产品系列号FM 产品系列号1.3：产品各部分名称及功能功能简介：基板通过接驳部分进入运输部分。
