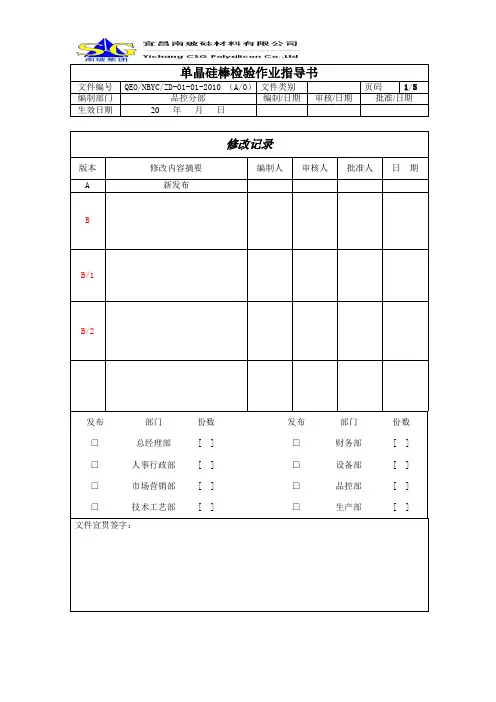

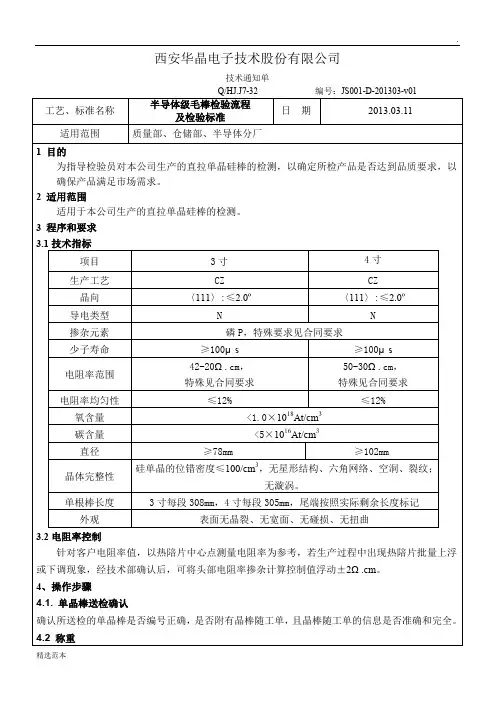

单晶硅棒检验作业指导书文件编号QEO/NBYC/ZD-01-01-2010 （A/0）文件类别页码1/5编制部门品控分部编制/日期审核/日期批准/日期生效日期20 年月日修改记录版本修改内容摘要编制人审核人批准人日期A 新发布BB/1B/2发布部门份数发布部门份数□总经理部[ ] □财务部[ ] □人事行政部[ ] □设备部[ ] □市场营销部[ ] □品控部[ ] □技术工艺部[ ] □生产部[ ] 文件宣贯签字：文件名岗位作业指导文件编号（A/0）页码2/5书一、目的为指导检验员对本公司生产的直拉单晶硅棒的检测，以确定所检产品是否达到品质要求。
二、范围适用于本公司生产的直拉单晶硅棒的检测。
三、定义无四、职责4.1 品管部负责本检验作业指导书的制定、修订。
4.2 品管部检验员负责依本标准对所送产品进行检验。
五、作业内容5.1 单晶棒加工前检测5.1.1 单晶棒送检确认5.1.1.1 确认所送检的单晶棒是否编号正确，是否附有晶棒随工单，且晶棒随工单的信息是否准确和完全。
5.1.2 直径检测5.1.2.1 从晶棒尾部起，每间隔400mm测量一次，并测量头部终点处直径。
5.1.2.2 用长爪游标卡尺（精度≥0.02mm）测量单晶硅棒的直径，并把测量结果记录在《单晶硅棒检验记录表》上。
5.1.2.3 对于晶棒直径低于标准范围区域，则在晶棒上作标记，用卷尺测量不符合标准的晶棒长度，并把不符合标准的长度记录在《单晶硅棒检验记录表》和晶棒随工单上。
5.1.3P/N导电类型检测5.1.3.1 从晶棒尾部起，每间隔400mm测一点。
5.1.3.2 用P/N型测试仪检测P/N导电类型，并把测量结果记录在《单晶硅棒检验记录表》和随工单上。
5.1.3.3 如存在N型，则在晶棒上作标记，用卷尺测量N型硅棒长度，并把不符合标准的长度记录在《单晶硅棒检验记录表》和晶棒随工单上。
5.1.4 纵向电阻率检测文件名岗位作业指导文件编号（A/0）页码3/5书5.1.4.1 从晶棒尾部起，每间隔400mm测一点，并需对测量点进行打磨后再测。

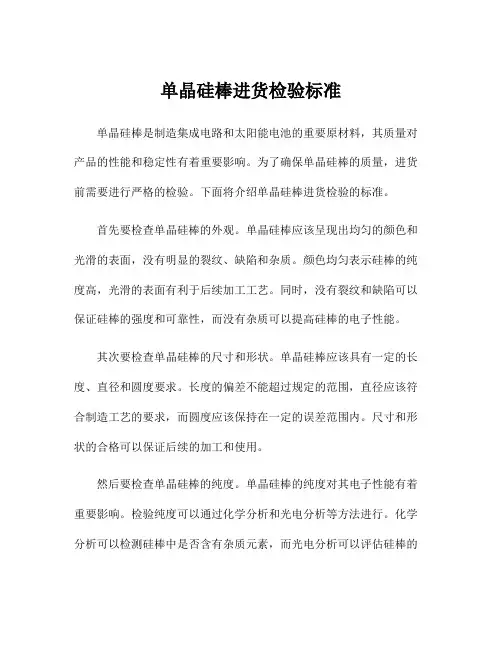

单晶硅棒进货检验标准单晶硅棒是制造集成电路和太阳能电池的重要原材料，其质量对产品的性能和稳定性有着重要影响。
为了确保单晶硅棒的质量，进货前需要进行严格的检验。
下面将介绍单晶硅棒进货检验的标准。
首先要检查单晶硅棒的外观。
单晶硅棒应该呈现出均匀的颜色和光滑的表面，没有明显的裂纹、缺陷和杂质。
颜色均匀表示硅棒的纯度高，光滑的表面有利于后续加工工艺。
同时，没有裂纹和缺陷可以保证硅棒的强度和可靠性，而没有杂质可以提高硅棒的电子性能。
其次要检查单晶硅棒的尺寸和形状。
单晶硅棒应该具有一定的长度、直径和圆度要求。
长度的偏差不能超过规定的范围，直径应该符合制造工艺的要求，而圆度应该保持在一定的误差范围内。
尺寸和形状的合格可以保证后续的加工和使用。
然后要检查单晶硅棒的纯度。
单晶硅棒的纯度对其电子性能有着重要影响。
检验纯度可以通过化学分析和光电分析等方法进行。
化学分析可以检测硅棒中是否含有杂质元素，而光电分析可以评估硅棒的光电特性，例如载流子浓度和迁移率等。
当然，保证单晶硅棒的纯度需要在制造过程中严格控制和筛选原料、加工工艺等因素。
还要对单晶硅棒进行机械性能测试。
机械性能测试可以包括硬度、强度、韧性等方面。
硬度是衡量硅棒抗划伤和磨损能力的指标，强度是衡量硅棒抗断裂的能力，韧性是衡量硅棒抗弯曲和变形的能力。
这些机械性能指标的合格可以保证硅棒在加工和使用中的稳定性和可靠性。
最后要对单晶硅棒进行电性能测试。
电性能测试可以包括导电性、电阻率、电介质常数等方面。
导电性是衡量硅棒导电能力的指标，电阻率是衡量硅棒的电阻大小，电介质常数是衡量硅棒对电场的响应能力。
这些电性能指标的合格可以保证硅棒在电子器件中的性能和稳定性。
综上所述，单晶硅棒进货检验标准主要包括外观、尺寸和形状、纯度、机械性能和电性能等方面。
通过严格执行这些标准，可以确保进货的单晶硅棒质量优良，满足后续生产和使用的要求。
线切割单晶硅片检验规范1、目的:为明确产品质量要求，加强产品质量管控，特制订本规范。
2、适用范围适用于线切割后单晶硅片(125×125)和(156×156)的品质检验。
3、主要内容精选模板A．检验项目及要求：检测环境要求（温度20~28℃，湿度不大于60%）B．判定：a. 成品检验结果的判定:①以每根晶棒所切片数为一单位，按表1抽检方案对其进行外观检测，根据检测结果对合格品进行分类包装;②针对尺寸﹑电阻率﹑导电型号检测时,如发现一片不合格，则针对不合格项目进行全检，除去不合格品后,按其等级进行包装。
b. 出厂检验结果的判定:抽检判别不合格的批不合格产品，可以针对不合格项目进行全检，除去不合格品后，合格品可以重新组批。
重新送检的产品，复检时可以只对上次检验不合格项目进行检验判别。
c. 如客户有特殊质量要求时按客户的质量标准为依据。
4.包装、储运A．将每一收缩袋装满100片，并用封口机将其封口，标签上注明产品规格、数量、晶体编号；B．每四包硅片装入一包装盒内，两包之间用两片珍珠棉隔开，两端用硬泡沫板、瓦棱板固定；C．用胶带将包装盒封牢,顶盖上粘贴标签，注明产品名称、规格、晶体编号、数量、包装日期，加盖检验章；D．将规格相同、性能相似的硅片每六盒装入一纸箱内，用胶带将纸箱封牢,外标签上注明产品名称、规格、数量、包装日期，加盖检验章；E．包装箱外侧须印刷有：“易碎”、“小心轻放”、“防潮”、等标识，并标明产品名称、规格、数量、生产商名称及地址、毛重、净重等字样；F．每批产品须附产品质保书；G．产品应储存在清洁、干燥的环境中；H．运输过程中应轻装轻卸，防震、防潮、防挤压。
5、相关记录《单晶硅片检验报告单》. .精选模板。

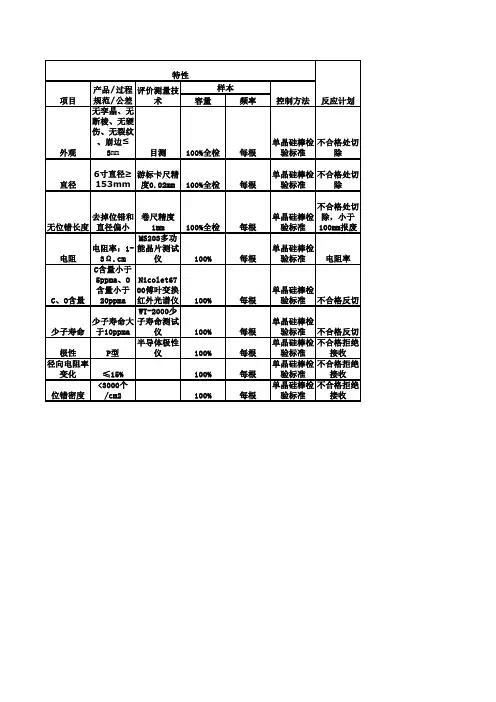

容量频率
外观无孪晶、
无断棱、
无硬伤、
无裂纹、
崩边≤3mm目测100%全检每根
单晶硅棒
检验标准
不合格处
切除
直径6寸直径≥
153mm
游标卡尺
精度
0.02mm100%全检每根
单晶硅棒
检验标准
不合格处
切除
无位错长
度去掉位错
和直径偏
小
卷尺精度
1mm100%全检每根
单晶硅棒
检验标准
不合格处
切除，小
于100mm报
废
电阻电阻率：
1-3Ω.cm
MS203多功
能晶片测
试仪100%每根
单晶硅棒
检验标准电阻率
C、O含量C含量小于
5ppma、O
含量小于
20ppma
Nicolet67
00傅叶变
换红外光
谱仪100%每根
单晶硅棒
检验标准
不合格反
切
少子寿命少子寿命
大于
10ppma
WT-2000少
子寿命测
试仪100%每根
单晶硅棒
检验标准
不合格反
切
极性P型半导体极
性仪100%每根
单晶硅棒
检验标准
不合格拒
绝接收
径向电阻
率变化≤15%100%每根单晶硅棒
检验标准
不合格拒
绝接收
位错密度<3000个
/cm2100%每根
单晶硅棒
检验标准
不合格拒
绝接收
特性
反应计划
项目产品/过程
规范/公差
评价测量
技术
样本
控制方法。

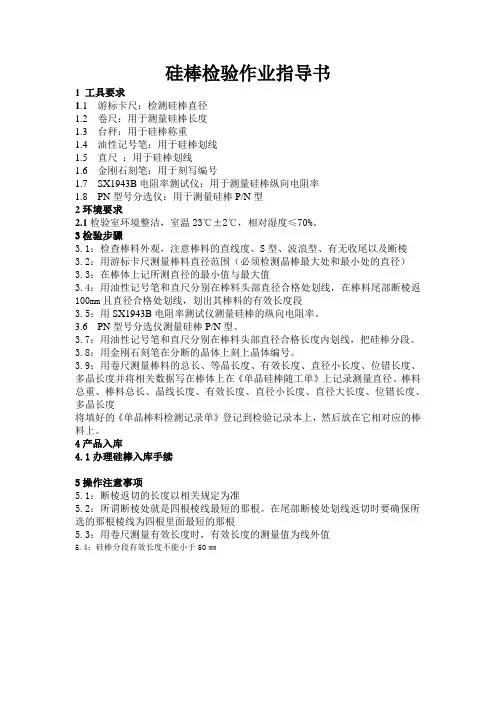

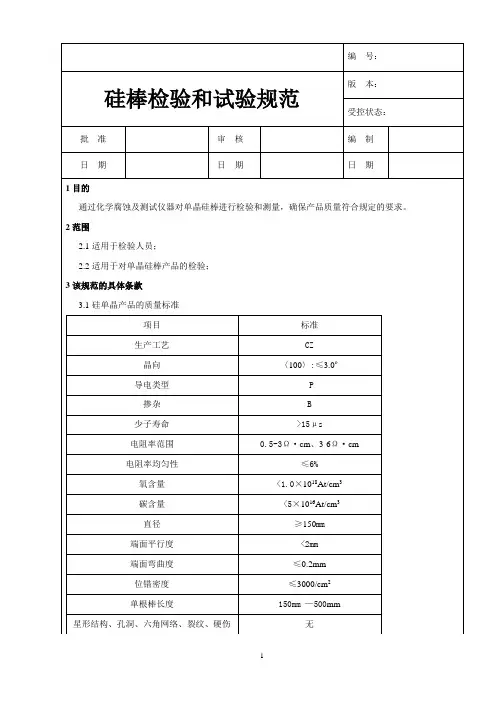

硅棒检验作业指导书1 工具要求1.1 游标卡尺：检测硅棒直径1.2 卷尺：用于测量硅棒长度1.3 台秤：用于硅棒称重1.4 油性记号笔：用于硅棒划线1.5 直尺：用于硅棒划线1.6 金刚石刻笔：用于刻写编号1.7 SX1943B电阻率测试仪：用于测量硅棒纵向电阻率1.8 PN型号分选仪：用于测量硅棒P/N型2环境要求2.1检验室环境整洁，室温23℃±2℃，相对湿度≤70%。
3检验步骤3.1：检查棒料外观，注意棒料的直线度、S型、波浪型、有无收尾以及断棱3.2：用游标卡尺测量棒料直径范围（必须检测晶棒最大处和最小处的直径）3.3：在棒体上记所测直径的最小值与最大值3.4：用油性记号笔和直尺分别在棒料头部直径合格处划线，在棒料尾部断棱返100mm且直径合格处划线，划出其棒料的有效长度段3.5：用SX1943B电阻率测试仪测量硅棒的纵向电阻率。
3.6 PN型号分选仪测量硅棒P/N型。
3.7：用油性记号笔和直尺分别在棒料头部直径合格长度内划线，把硅棒分段。
3.8：用金刚石刻笔在分断的晶体上刻上晶体编号。
3.9：用卷尺测量棒料的总长、等晶长度、有效长度、直径小长度、位错长度、多晶长度并将相关数据写在棒体上在《单晶硅棒随工单》上记录测量直径、棒料总重、棒料总长、晶线长度、有效长度、直径小长度、直径大长度、位错长度、多晶长度将填好的《单晶棒料检测记录单》登记到检验记录本上，然后放在它相对应的棒料上。
4产品入库4.1办理硅棒入库手续5操作注意事项5.1：断棱返切的长度以相关规定为准5.2：所谓断棱处就是四根棱线最短的那根。
在尾部断棱处划线返切时要确保所选的那根棱线为四根里面最短的那根5.3：用卷尺测量有效长度时，有效长度的测量值为线外值5.4：硅棒分段有效长度不能小于50㎜。

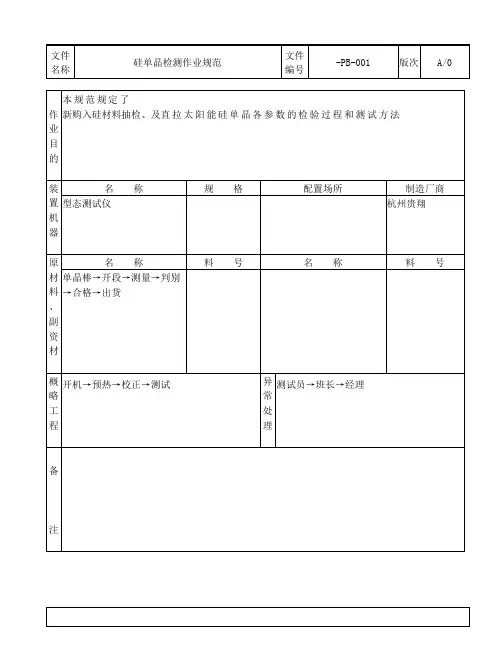

1、引用文件：1.1硅单晶型号及电阻率测试作业规范（WI/SY-PB-002）1.2 少数载流子寿命测量作业规范（WI/SY-PB-003）2、新进硅材料检测2.1测试范围：进料检测2.2测试选择：抽检或全检(全检由选料车间操作)2.3抽检步骤：2.3.1 确定供货商公司名字，料的批号规格，及包装数量2.3.2 打开里面包装，确认包装袋内材料的种类是否与供货商所提供的一致2.3.3 打开包装抽样进行测试，以确认数据是否一致2.3.3.1抽样原则：按每包装箱(5~10块)，每类硅材料至少3块的原则进行抽样2.3.3.2测试：使用型态测试仪，对抽样之硅材料进行型态及电阻率的测试，测试必须测试5点(块状材料必须测量5个面以上的数据，片状多晶测试5点之数据) 2.3.3.3记录相应数据于《新购硅材料抽检报告》表单编号S Y/Q R-P B-0343、异常处理数据测试完成后，有数据与供货商所提供数据有出入的，提交部门经理处理4、晶棒的测试流程4.1 晶棒开段4.1.1 开段前，用游标卡尺对单晶直径进行测量，4.1.2 在晶棒头部转肩位置及尾部断线位置进行开段，开段头尾4.1.3 用卷尺测量切断后晶棒长度,并记录4.1.3.1 用卷尺以<100>晶向的四条棱位置测量长度，取最小长度为准4.2晶棒数据测量4.2.1分别对开段切下头尾测量电阻率及型号，具体参造《硅单晶型号及电阻率测试作业规范》4.2.2对少子寿命进行测量，具体参造《少数载流子寿命测量作业规范》4.2.3 测试数据填写《晶棒测试单》4.2.3 测试完成后，根据数据判定是否符合客户要求：合格品入库到仓库，不及格品，进行复刀继续测量。
4.3合格品的出货检验4.3.1 复测单晶直径与长度4.3.2 根据测量数据填写《单晶圆棒出货检验报告》《硅单晶检验合格证》5、记录表单记录一：硅单晶检验合格证 SY/QR-PB-031记录二：单晶圆棒出货检验报告 SY/QR-PB-031记录三：晶棒测试单 SY/QR-PB-035记录一：硅单晶检验合格证编号： PB-031 版本：A记录二：记录三：。

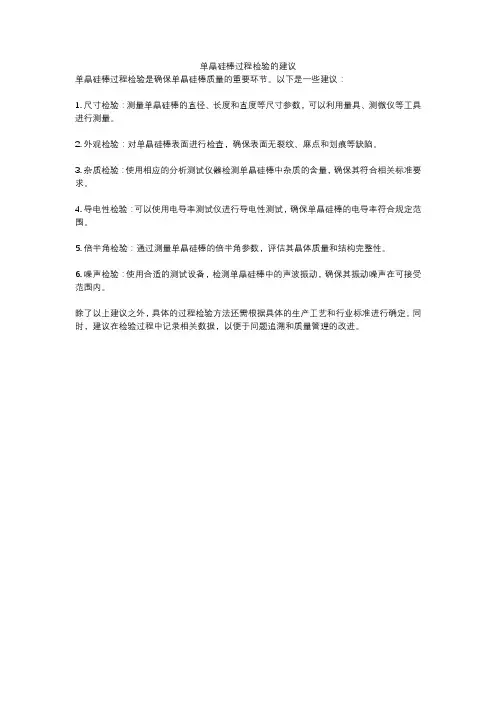

单晶硅棒过程检验的建议
单晶硅棒过程检验是确保单晶硅棒质量的重要环节。
以下是一些建议：
1. 尺寸检验：测量单晶硅棒的直径、长度和直度等尺寸参数，可以利用量具、测微仪等工具进行测量。
2. 外观检验：对单晶硅棒表面进行检查，确保表面无裂纹、麻点和划痕等缺陷。
3. 杂质检验：使用相应的分析测试仪器检测单晶硅棒中杂质的含量，确保其符合相关标准要求。
4. 导电性检验：可以使用电导率测试仪进行导电性测试，确保单晶硅棒的电导率符合规定范围。
5. 倍半角检验：通过测量单晶硅棒的倍半角参数，评估其晶体质量和结构完整性。
6. 噪声检验：使用合适的测试设备，检测单晶硅棒中的声波振动，确保其振动噪声在可接受范围内。
除了以上建议之外，具体的过程检验方法还需根据具体的生产工艺和行业标准进行确定。
同时，建议在检验过程中记录相关数据，以便于问题追溯和质量管理的改进。
晶硅进料检验规范（初稿）编制：审核：批准：发布日期：实施日期：1 目的1.1 为规范所有生产原材料进厂检验的标准，验证进厂原辅材料是否满足规定要求，正确地开展检验工作，确保未经检验或不合格的原辅材料不入库、不投入生产。
2 适用范围2.1 与本公司产品有关的原辅材料、外调品等均适用。
3 术语3.1 严重缺点：（CRITICAL DEFECT）影响人身安全、产品安全的缺陷，违反相关法律法规要求。
3.2 主要缺点：(MAJOR DEFECT)使用后丧失其功能，或不能达到设计者所期望的目的、显著降低其实用性的缺陷。
3.3 次要缺点：(MINOR DEFECT)不影响产品的使用性能，在使用和操作效果上无影响的缺陷。
4 职责4.1 质量管理部：进料检验员负责原辅材料的检验及判定。
4.2 采购物流部：负责与供应商处理来料检验不合格事项及追踪不良改善效果。
4.3 调度中心：负责对质量管理部检验合格的产品清点数量后入库管理。
5 工作内容5.1 抽样检验时取样原则依《抽样计划》规定要求执行。
5.1.1 外观检验依据《GB/T 2828.1-2003/ISO2859-1:1999正常检验单次抽样计划表》正常单次抽样。
严重缺点：CR=0 ；主要缺点：MA(AQL)=0.40 ；次要缺点5.2 外观检测条件: 检验光源：一般日光灯光源之正下方30cm左右。
距离：眼睛离被测物约 20~50cm。
角度：上下左右45度观察。
检测位置：产品六个面均需检验。
6 技术规格及相关内容6.1 产品外型检验要求及质量等级分类。
6.2 正面印刷质量与反面印刷质量的检测与分类。
6.3 性能测试。
6.1：外型尺寸要求3（共12页）6.1.2：外观要求4（共12页）5（共12页）6.2：正面印刷质量6（共12页）7（共12页）6.2.1：背面印刷质量8（共12页）备注：对外观、印刷质量和外形进行检测时，可用标准样片进行对比。
9（共12页）6.3：性能测试缺损不满足A、B 级要求归为C2 级。
ICS01.040.27F 12 DB13 河北省地方标准DB13/T 1314—2010 太阳能级单晶硅方棒、单晶硅片2010-11-15发布2010-11-25实施前言本标准按照GB/T 1.1—2009给出的规则起草。
本标准由邢台市质量技术监督局提出。
本标准起草单位：晶龙实业集团有限公司、宁晋县质量技术监督局。
本标准主要起草人员：任丙彦、安增现、柳志强、颜志峰、刘彦朋。
太阳能级单晶硅方棒、单晶硅片1 范围本标准规定了太阳能级硅单晶方棒、单晶硅片的术语和定义、产品分类、原料要求、技术要求、试验方法、检验规则、标志、包装、运输及贮存等。
本标准适用于制造太阳能电池基片的单晶硅方棒、单晶硅片。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1554 硅晶体完整性化学择优腐蚀检验方法GB/T 2828.1 计数抽样检验程序 第一部分：按接受质量限（AQL）检索的逐批检验抽样计划 GB/T 6618 硅片厚度和总厚度变化测试方法GB/T 6620 硅片翘曲度非接触式测试方法GB/T 6624 硅抛光片表面质量目测检验方法GB/T 191 包装储运图示标志3 术语和定义3.1缺口 indent指贯穿单晶硅片边缘的缺损。
3.2亮边 bright Point Edge指单晶硅片侧棱上的连续缺损区域。
3.3崩边 edge crack指单晶硅片边缘或表面未贯穿单晶硅片的局部缺损区域，当崩边在单晶硅片边缘产生时，其尺寸由径向深度和周边弦长给出。
3.4裂纹 crack指延伸到单晶硅片表面，贯穿或不贯穿单晶硅片厚度的解理或裂痕。
3.5划痕 scratch指单晶硅片在白炽灯或荧光灯下，肉眼明显可见的凹陷状划伤。
3.6线痕 saw mark指切割时在单晶硅片表面留下的轻微不规则凹凸直线状痕迹。
2023年度单晶硅棒标准单晶硅棒是太阳能电池制造的关键原材料之一，其纯度和质量对最终太阳能电池的性能有重要影响。
因此，单晶硅棒的标准制定非常重要，旨在确保其质量达到规定的技术要求，为太阳能电池制造提供可靠的原材料。
2023年度单晶硅棒标准的制定需要考虑下面几个方面：一、物理特性单晶硅棒的物理特性是其品质的重要指标。
在制定标准时，需要考虑以下几个方面：1. 直径控制：单晶硅棒的直径是影响电池输出功率的重要因素之一。
标准应该规定单晶硅棒直径的公差范围，并确保直径的绝对误差小于0.05 mm。
2. 晶格完整性：单晶硅棒的晶格完整性也是影响电池性能的重要因素。
标准应该规定单晶硅棒晶格完整性的检测方法和要求。
3. 质量：标准应该规定单晶硅棒质量检测的方法和要求，并确保每段单晶硅棒的质量符合规定的技术要求。
二、化学特性单晶硅棒的化学特性表明了其杂质程度。
在制定标准时，需要考虑以下几个方面：1. 杂质含量：杂质含量是影响电池输出功率的重要因素之一。
标准应该规定单晶硅棒杂质含量检测的方法和要求，并确保每段单晶硅棒的杂质含量符合规定的技术要求。
2. 净化：标准应该规定单晶硅棒净化的方法和要求，并确保最终单晶硅棒的杂质含量低于规定限值。
三、表面特性单晶硅棒的表面质量对太阳能电池制造的影响也很大。
在制定标准时，需要考虑以下几个方面：1. 镜面度：单晶硅棒的表面镜面度直接影响电池输出功率。
标准应该规定单晶硅棒表面镜面度的公差范围，并确保镜面度的绝对误差小于0.1 nm。
2. 粗糙度：标准应该规定单晶硅棒表面粗糙度的公差范围，并确保粗糙度的绝对误差小于0.05 nm。
以上是单晶硅棒标准制定的主要方面，还需考虑其他因素，如驱动力、制备工艺和包装等。
总之，制定2023年度单晶硅棒标准的目标是确保单晶硅棒的质量达到预期要求，为太阳能电池制造提供可靠的原材料。
硅单晶方棒检验标准1目的：为了明确产品的质量要求，加强产品的质量控制，特制定本标准。
2范围：本标准适用于硅单晶切方后的晶棒检测。
3主要内荣：A 、检验项目、标准及抽检方案：（见下图及表格）B 、判定上端面 下端面1.对整根方棒进行检测后，若所有的项目满足检验要求，则判定整根晶棒合格。
2.若晶棒表面存在着明显的刀痕、锉痕等外观不良现象，或物理尺寸超出标准范围，则将该方棒进行返工或报废，返工后需从新检测。
3.检测时，若发现晶棒外观存在着裂纹、孪晶、孔洞等现象或部分段位到点型号呈N型或电阻率不在标准范围之内，或晶棒两截面崩边大于要求，则将该段位明确标识，判为返工，返工后重新进行检测4.检测时，若发现整根晶棒为N型，或整根晶棒电阻率不在标准范围内，则将整根晶棒作报废处理。
1.对进厂的多晶原料及时进行称重，分批次记录清楚并按来料品质进行分类，筛选，与库房统计员做好交接工作并妥善保管。
2.对进厂的圆棒按清单与送货人当面核对并及时检测，主要检测硅棒的长度、直径、表面质量、电阻率和勺子寿命，察看有无崩边或磕碰，有参数超标的硅棒单独放置，做好记录，及时向领导反映并与库房统计员交接清楚后妥善保管。
3. 对进厂的方棒按清单与送货人当面核对并及时检测，主要检测硅棒的长度、直径、边长、表面质量、电阻率和少子寿命，察看有无崩边、磕碰和未磨，有参数超标的硅棒单独放置，做好记录，及时向领导反映并与库房统计员交接清楚后妥善保管。
4.对开方厂家返还的边皮料要按清单和方棒一一对应，称过重量后做好记录工作与库房统计员交接清楚后妥善保管。
5.及时把检测合格的方棒按照线切车间要求的长度配刀并集中放置，放料时要与领料人员交接清楚，认真负责的填写硅棒随工单，不允许随意涂改。
6.整个仓库要按照材料的不同划分区域，不乱摆乱放，做到一目了然、井井有序。
7.平时在搬运硅棒过程中要轻拿轻放，安全堆放，避免人为的损毁和磕碰。
8.熟练掌握各种检测仪器的使用，正确开关机，不随意更改设备参数，平时注意对设备的维护和保养。
1.有效长度：精确到毫米；2.直径范围：在考虑公司利益的情况下直径尽量小些，但不可以低于151.5mm；如需线切方，直径必须≥153mm；3.电阻率：0.5~1Ω/cm、1~3Ω/cm、3~6Ω/cm；4.型号：P型掺硼；5.少子寿命≥10μs；6.晶向：＜100＞±3°7.氧含量：≤1×1018atoms/cm3；8.碳含量：≤5×1016 atoms/cm3；9.径向电阻率变化：＜25％；10.位错密度＜3000 atoms/cm311.重量精确到0.01千克；12.崩边：1）崩边不能在晶线上，应在晶线10mm以外；2）崩边位置在棒体截面上不影响切方（152mm以外）；3）精确到毫米；13.晶线：晶线上不能有断线。
1、A面A1、A2、A3、A4=125±0.50mm│A1-A3│、│A2-A4│≤0.30mm│B1-B3│、│B2-B4│≤0.30mm│A1-B1│、│A2-B2│≤0.40mm2、对角：150±0.50mm；A面两对角为D1、D2，B面为D3、D4；D1、D3呈平行状态，D2、D4呈平行状态；│D1-D2│、│D3-D4│≤0.30mm│D1-D3│、│D2-D4│≤0.40mm3、电阻率：0.5~3Ω/cm、3~6Ω/cm；4、型号：P型掺硼；5、少子寿命≥10μs；6、晶向：＜100＞±3°；7、氧含量：≤1×1018atoms/cm3；8、碳含量：≤5×1016 atoms/cm3；9、径向电阻率变化：＜25％；10、位错密度＜3000 atoms/cm3；。
