鹤煤六矿井下大巷贯通测量方法与精度

煤矿井下巷道贯通测量工作技术方法摘要：通过把贯通进度和测量任务图表形式更直观地表现出来，进行任务分解，制定工作目标，责任到人，逐周逐月落实，使各项测量任务得以顺利落实，提高参加贯通测量人员的责任心和积极性。

在重要贯通工程中，采取签定贯通目标责任状，进行风险抵押，对于重要贯通工程的完成起到了有效的推动作用。

此贯通测量工作方法，在近几年全矿井每一项工程贯通中得到有效的检验，确保了每一项工程都得到了顺利贯通。

关键词：煤矿；井下；巷道；贯通测量前言：煤矿井下测量工作是井工煤矿生产过程中必不可少的一个重要工作，而且井下巷道纵横交错，贯通测量更是重中之重。

为了按设计施工，井下准确标定施工要素，才能实现安全生产，防止误透事情发生。

贯通测量是煤矿井下测量工作中的重要组成部分，在井下生产作业中离不开测量工作。

只有准确的测量工作才能指导井下生产，实现平面控制。

井下掘进工作面采用相向工作面掘进巷道，或一个巷道按设计要求掘进到一定地点与另一个巷道相遇这就是贯通测量。

常见巷道贯通有二种情况：两水平巷道之间的贯通；平巷和斜巷之间的贯通。

用贯通的方法掘进巷道，可以加快巷道的掘进工期，因此，在我国的矿山和铁路施工中得到了广泛的应用一、影响贯通测量的各项误差及对策1提高贯通测量精度的各项对策为提高贯通测量精度，对贯通导线由不同人员在不同时间段独立观测2次；增加水平角观测次数；尽可能的采用长边导线，从而使导线平均边长得到120米以上，减少测站数，提高测角精度；要求两次测距加入各项改正后换算水平距离变成相对误差不大于1/8000，煤矿测量规程规定为1/6000，必须控制边长误差；对个别边长较短的测站及风速较快的巷道观测时，要设法提高仪器对中精度，必要时增加更多的测回数。

由于各种条件局限造成的测量误差是不可避免的，关键是把各项误差控制在允许范围内，相应地制定贯通测量技术措施。

2分析影响巷道贯通的重要方向导向层贯通，一般不需要给出巷道腰线，只控制巷道的中线即可，所以水平方向是贯通的重要方向，因此贯通测量工作主要是控制井下导线测量精度。

井下巷道贯通测量精度分析及技术方法摘要：结合实际矿井运输大巷贯通工程，对贯通后的测量数据误差进行预计分析，找出影响贯通精度的主要因素，提出建立地面专用控制网和提高井下导线测量精度的方法。

关键词：井下巷道；贯通测量；精度；方法一、贯通工程概况及要求中部在副立井与北二斜井中间，贯距6173m；北部在北二斜井与北三斜井中间，贯距2998m。

整个贯通测量设1个小三角网，井下导线9803m，井下一级水准7400m。

根据寺河煤矿（东区）3号煤层巷道贯通工程的实际情况，对贯通测量工作提出了以下要求：①贯通测量精度必须满足该项贯通工程的实际需要；②贯通测量中应积极采用新技术，做到有效把控测量精确度；③贯通测量过程中要规范操作，尽量减少人为误差；④要求测量完毕采取抽检方式进行校验。

二、贯通精度分析2.1中部段贯通精度在分析中部段贯通精度时，首先对贯通误差进行预计分析。

误差预计方法有很多种，根据井巷施工具体情况，中部段贯通误差分析采用立井定向投递点传递高程的方法，投递使用工具为钢丝绳；同时，在井下使用陀螺边进行加测，斜井和平巷的测量使用全站仪观测。

考虑到井下巷道距离较长，在设置井下导线边长时进一步加设短边，长边设置长度约为200m，而短边设置长度控制在80m~100m，陀螺边设置在距离贯通点1/3位置。

在此细化测量方案基础上，预计中部段在水平方向和高程方向的贯通误差分别为366mm和160mm，而实际误差分别为123mm和115mm，误差预计准确度较高。

2.2北部段贯通精度由于北部段贯通工程主要是两个斜井之间的贯通，因此北二斜井和北三斜井测量方案为红外测距导线方法。

具体在测量过程中，标高由三角高程导入，在平巷中设置一等水准。

北部段水平方向和高程方向的预计误差分别为286mm188mm，而实际贯通误差分别为15mm和13mm。

副立井到北二斜井、北二斜井到北三斜井之间的各项闭合误差。

2.3误差分析+870m水平运输大巷的中部贯通工程是一个非常典型的贯通施工项目，测量工程任务量大、项目多，包括地面连接、立井定向、标高导入、测距导线、陀螺定向等内容。

煤矿井下巷道贯通测量技术及其精度控制研究随着煤炭工业的发展，煤矿井下巷道的贯通测量技术被广泛应用。

井下巷道的贯通测量是煤矿工程中最关键的环节之一，它能够保证巷道的准确地贯通以及施工质量的控制。

因此，煤矿井下巷道贯通测量技术及其精度控制研究具有重要的实际意义。

本文将就煤矿井下巷道贯通测量技术及其精度控制研究进行探讨。

1．测量原理井下巷道贯通测量是通过测定巷道的中心轴线坐标、高程和巷道截面形状来确定巷道在X、Y、Z方向上的三维坐标。

巷道的贯通测量主要依靠地形测量仪和测绘设备完成。

当实测的巷道截面与理论设计差距较大时，还需要进行调整和纠正，以保证巷道的准确贯通。

2．测量设备井下巷道贯通测量设备主要包括地形测量仪、导线仪、全站仪等。

3．测量方法1）激光测量法：这种测量方法主要利用激光测距仪来进行测量，具有测量速度快、精度高等优点。

3）全站仪测量法：这种测量方法主要利用全站仪进行测量。

它不仅能够进行三维坐标测量，还可以进行倾角、水平角、方位角等参数的测量。

二、精度控制研究井下巷道贯通测量的精度控制直接关系到巷道质量和工程进度。

因此，在进行巷道贯通测量时，需要进行精度控制。

精度控制研究主要包括以下方面：1．测量误差的控制巷道贯通测量中常见的测量误差包括基准面误差、仪器误差、环境干扰等。

要控制测量误差，需要采取正确的测量方法和合理的测量精度要求。

2．精度评定通过分析测量误差，可以对巷道贯通测量的精度进行评定。

精度评定可以帮助工程师进行贯通调整和纠正。

3．巷道变形监测巷道贯通后，巷道变形对测量精度会产生较大的影响。

因此，需要对巷道变形进行监测。

巷道变形监测可以帮助工程师及时掌握巷道变形情况，及时进行调整和纠正，以保证巷道的稳定和安全。

总之，煤矿井下巷道贯通测量技术及其精度控制研究对于保证巷道的质量和安全具有重大意义。

在实际应用中，应根据不同的情况选择合适的测量设备和方法，并通过精度控制和巷道变形监测等手段来确保巷道的准确贯通和工程的顺利完成。

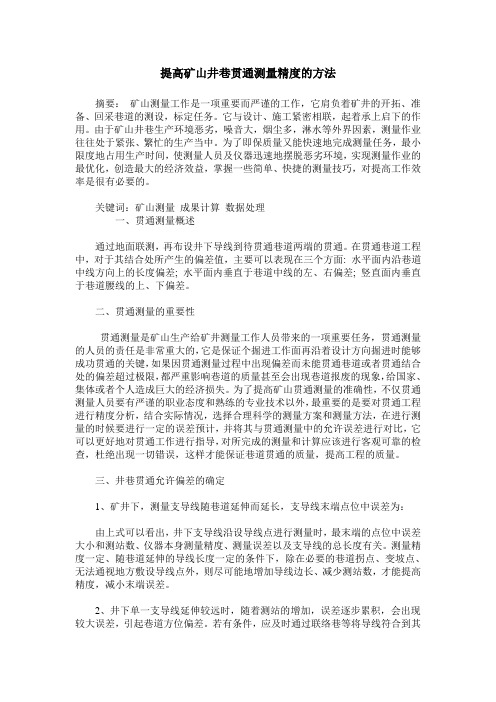

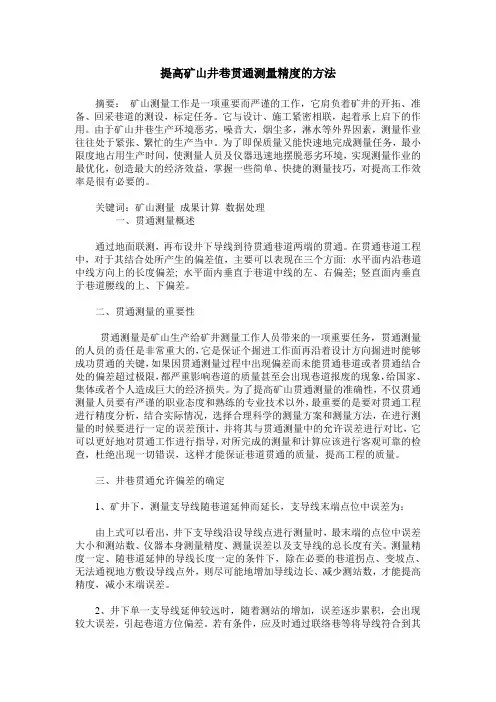

提高矿山井巷贯通测量精度的方法摘要：矿山测量工作是一项重要而严谨的工作，它肩负着矿井的开拓、准备、回采巷道的测设，标定任务。

它与设计、施工紧密相联，起着承上启下的作用。

由于矿山井巷生产环境恶劣，噪音大，烟尘多，淋水等外界因素，测量作业往往处于紧张、繁忙的生产当中。

为了即保质量又能快速地完成测量任务，最小限度地占用生产时间，使测量人员及仪器迅速地摆脱恶劣环境，实现测量作业的最优化，创造最大的经济效益，掌握一些简单、快捷的测量技巧，对提高工作效率是很有必要的。

关键词：矿山测量成果计算数据处理一、贯通测量概述通过地面联测，再布设井下导线到待贯通巷道两端的贯通。

在贯通巷道工程中，对于其结合处所产生的偏差值，主要可以表现在三个方面: 水平面内沿巷道中线方向上的长度偏差; 水平面内垂直于巷道中线的左、右偏差; 竖直面内垂直于巷道腰线的上、下偏差。

二、贯通测量的重要性贯通测量是矿山生产给矿井测量工作人员带来的一项重要任务，贯通测量的人员的责任是非常重大的，它是保证个掘进工作面再沿着设计方向掘进时能够成功贯通的关键，如果因贯通测量过程中出现偏差而未能贯通巷道或者贯通结合处的偏差超过极限，都严重影响巷道的质量甚至会出现巷道报废的现象，给国家、集体或者个人造成巨大的经济损失。

为了提高矿山贯通测量的准确性，不仅贯通测量人员要有严谨的职业态度和熟练的专业技术以外，最重要的是要对贯通工程进行精度分析，结合实际情况，选择合理科学的测量方案和测量方法，在进行测量的时候要进行一定的误差预计，并将其与贯通测量中的允许误差进行对比，它可以更好地对贯通工作进行指导，对所完成的测量和计算应该进行客观可靠的检查，杜绝出现一切错误，这样才能保证巷道贯通的质量，提高工程的质量。

三、井巷贯通允许偏差的确定1、矿井下，测量支导线随巷道延伸而延长，支导线末端点位中误差为：由上式可以看出，井下支导线沿设导线点进行测量时，最末端的点位中误差大小和测站数、仪器本身测量精度、测量误差以及支导线的总长度有关。

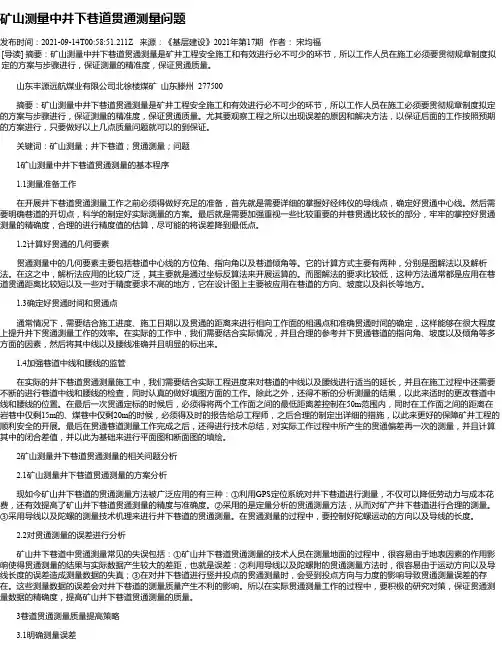

矿山测量中井下巷道贯通测量问题发布时间：2021-09-14T00:58:51.211Z 来源：《基层建设》2021年第17期作者：宋均福[导读] 摘要：矿山测量中井下巷道贯通测量是矿井工程安全施工和有效进行必不可少的环节，所以工作人员在施工必须要贯彻规章制度拟定的方案与步骤进行，保证测量的精准度，保证贯通质量。

山东丰源远航煤业有限公司北徐楼煤矿山东滕州 277500摘要：矿山测量中井下巷道贯通测量是矿井工程安全施工和有效进行必不可少的环节，所以工作人员在施工必须要贯彻规章制度拟定的方案与步骤进行，保证测量的精准度，保证贯通质量。

尤其要观察工程之所以出现误差的原因和解决方法，以保证后面的工作按照预期的方案进行，只要做好以上几点质量问题就可以的到保证。

关键词：矿山测量；井下巷道；贯通测量；问题 1矿山测量中井下巷道贯通测量的基本程序 1.1测量准备工作在开展井下巷道贯通测量工作之前必须得做好充足的准备，首先就是需要详细的掌握好经纬仪的导线点，确定好贯通中心线。

然后需要明确巷道的开切点，科学的制定好实际测量的方案。

最后就是需要加强重视一些比较重要的井巷贯通比较长的部分，牢牢的掌控好贯通测量的精确度，合理的进行精度值的估算，尽可能的将误差降到最低点。

1.2计算好贯通的几何要素贯通测量中的几何要素主要包括巷道中心线的方位角、指向角以及巷道倾角等。

它的计算方式主要有两种，分别是图解法以及解析法。

在这之中，解析法应用的比较广泛，其主要就是通过坐标反算法来开展运算的。

而图解法的要求比较低，这种方法通常都是应用在巷道贯通距离比较短以及一些对于精度要求不高的地方，它在设计图上主要被应用在巷道的方向、坡度以及斜长等地方。

1.3确定好贯通时间和贯通点通常情况下，需要结合施工进度、施工日期以及贯通的距离来进行相向工作面的相遇点和准确贯通时间的确定，这样能够在很大程度上提升井下贯通测量工作的效率。

在实际的工作中，我们需要结合实际情况，并且合理的参考井下贯通巷道的指向角、坡度以及倾角等多方面的因素，然后将其中线以及腰线准确并且明显的标出来。

煤矿井下巷道内贯通测量技术应用分析摘要：煤矿井下巷道内贯通测量技术在煤矿工作中具有重要的应用价值，在煤矿开采过程中，巷道的贯通是一项关键步骤，对于确保矿工的安全和提高生产效率至关重要。

而巷道的贯通测量则是保证贯通质量和安全的重要手段之一。

关键词：煤矿井下巷道内；贯通测量技术；应用引言巷道贯通测量技术的应用可以提供精确的巷道贯通数据，通过采用先进的测量仪器，可以测量巷道的长度、高度、宽度等参数，为井下工作人员提供直观的巷道贯通情况。

这可以帮助工作人员了解巷道的实际情况，避免在操作中出现误差，提高工作效率。

1.煤矿井下巷道贯通测量技术概述煤矿井下巷道贯通测量技术是一项关键的技术，用于确保煤矿开采过程中巷道的贯通质量和安全性。

该技术利用测量原理和方法，通过不同的设备和工具进行测量，并对测量数据进行处理与分析，以确保巷道的准确贯通。

井下巷道贯通测量技术主要包括两类方法：直接测量方法和间接测量方法。

直接测量方法是通过测量仪器直接对巷道尺寸、巷道位置等进行测量。

常用的直接测量方法包括全站仪、测距仪及钢卷尺等。

而间接测量方法主要利用导线测量、水平管测量等间接方式来获得巷道测量数据。

测量设备和工具也是该技术中不可或缺的要素，传统设备和工具包括全站仪、测距仪、平板尺等，适用于对巷道尺寸和位置等重要参数进行测量。

随着技术的发展，新型设备和工具如激光扫描仪、无人机等也被广泛应用于巷道测量中，提高了测量精度和效率。

对于测量数据的处理与分析，主要涉及数据采集、处理和分析过程。

数据采集包括巷道的实时监测，通过各种传感器和测量仪器对巷道数据进行采集。

数据处理和分析则对采集到的数据进行清洗、校准，以获取准确的巷道测量结果，并进行进一步的分析，以评估巷道的质量和安全性。

煤矿井下巷道贯通测量技术的概述为我们理解该技术的基本原理和方法提供了基础，并为后续的应用分析和发展趋势的探讨奠定了基础。

通过该技术的应用，可以确保巷道贯通的准确性和安全性，推动煤矿工作的高效进行。

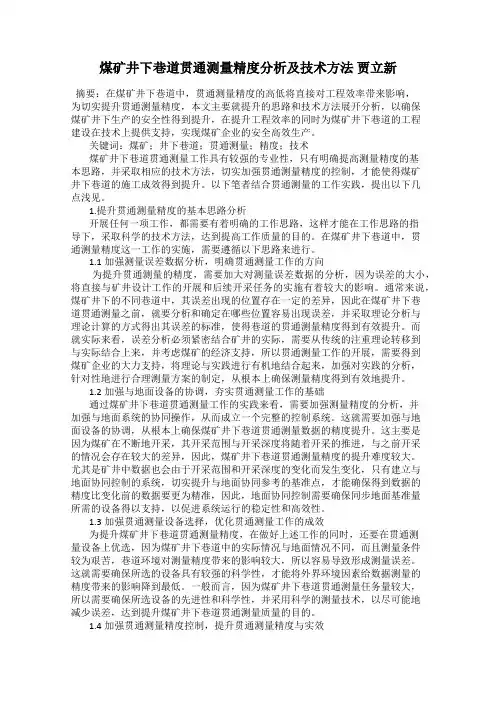

煤矿井下巷道贯通测量精度分析及技术方法贾立新摘要：在煤矿井下巷道中，贯通测量精度的高低将直接对工程效率带来影响，为切实提升贯通测量精度，本文主要就提升的思路和技术方法展开分析，以确保煤矿井下生产的安全性得到提升，在提升工程效率的同时为煤矿井下巷道的工程建设在技术上提供支持，实现煤矿企业的安全高效生产。

关键词：煤矿；井下巷道；贯通测量；精度；技术煤矿井下巷道贯通测量工作具有较强的专业性，只有明确提高测量精度的基本思路，并采取相应的技术方法，切实加强贯通测量精度的控制，才能使得煤矿井下巷道的施工成效得到提升。

以下笔者结合贯通测量的工作实践，提出以下几点浅见。

1.提升贯通测量精度的基本思路分析开展任何一项工作，都需要有着明确的工作思路，这样才能在工作思路的指导下，采取科学的技术方法，达到提高工作质量的目的。

在煤矿井下巷道中，贯通测量精度这一工作的实施，需要遵循以下思路来进行。

1.1加强测量误差数据分析，明确贯通测量工作的方向为提升贯通测量的精度，需要加大对测量误差数据的分析，因为误差的大小，将直接与矿井设计工作的开展和后续开采任务的实施有着较大的影响。

通常来说，煤矿井下的不同巷道中，其误差出现的位置存在一定的差异，因此在煤矿井下巷道贯通测量之前，就要分析和确定在哪些位置容易出现误差，并采取理论分析与理论计算的方式得出其误差的标准，使得巷道的贯通测量精度得到有效提升。

而就实际来看，误差分析必须紧密结合矿井的实际，需要从传统的注重理论转移到与实际结合上来，并考虑煤矿的经济支持，所以贯通测量工作的开展，需要得到煤矿企业的大力支持，将理论与实践进行有机地结合起来，加强对实践的分析，针对性地进行合理测量方案的制定，从根本上确保测量精度得到有效地提升。

1.2加强与地面设备的协调，夯实贯通测量工作的基础通过煤矿井下巷道贯通测量工作的实践来看，需要加强测量精度的分析，并加强与地面系统的协同操作，从而成立一个完整的控制系统。
