循环水管安装示意图1.回水器安装方法热水循环系统的热水管与回水管，是一条连通的管道，如果热水管的起点是热水器的话，那热水管的终点就是回水器。
热水管少不了支管，所以即使安装了回水管，依然需要放掉少量冷水，但是支管的长度都不会太长。
2.热水循环管道做法下图是热水循环管道最普遍的做法，在热水器热水管道的最远端用水点前加入三通，将管道分支进入龙头内置。
热水循环时，回水器会把热水管主干部分冷水抽走，支管部分仍然是冷水，只有将该段管内的水放干净后能使用到热水！上图就是秒出热水示意图，整条热水管道都不使用三通口做分支，将热水管道直接连到水龙头位置，使用带牙三通做为龙头接口，再次弯管到下一个龙头。
这样做使用的弯头太多，热水管道的压力也可能会大大降低，不利于使用。
秒出热水虽然能实现，但是做出来的效果可能不太理想，不建议大家用这种夸张做法。
3.秒出热水循环做法有人曾经说过“秒出热水不是梦”，也有人觉得这是一种一种夸张的说法。
其实我个人认为做到秒出热水并不夸张，夸张的只不过是他的做法。
4.止回阀在热水循环系统中，还有一个关键点，那就是需要加入一个止回阀。
止回阀又称逆止阀、单向阀、逆流阀、和背压阀。
止回阀属于一种自动阀门，其主要作用是防止冷水倒流、防止泵及驱动电动机反转，以及容器介质的泄放。
如果不加入止回阀会是怎样呢？当我们在需要使用热水时，由于冷水管压力较大，如果不加入止回阀，那么冷水就会通过回水管，直接流到水龙头位置。
5.经过热水器的水，不管是压力，还是流量，远远都比不上原来水管自有的压力与流量。
使用热水时，由于冷水管压力与流量都大，原本热水龙头也会出冷水。
回水器位置的具体安装方法是，回水管加入止回阀，然后加上三通用来接冷水进水，再接入回水器。
而回水器出水则直接接入热水器进水。

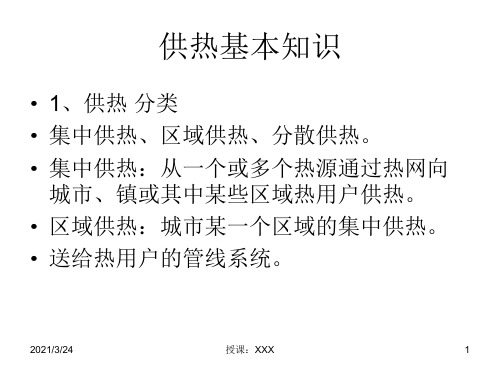

第九章建筑内部热水供应系统§9-1 热水供应系统的分类、组成和供水方式9.1.1 热水供应系统的分类1 局部热水供应系统；2 集中热水供应系统；3 区域性热水供应系统9.1.2 热水供应系统的组成热水供应系统由下列部分组成，见图。
1热媒系统（第一循环系统）发热设备——→加热设备（热源水加热器热媒循环管）2 热水系统（第二循环系统）加热设备——→用水设备3.附件（1）温度自动调节器（2）减压阀（3）膨胀管和膨胀水箱（4）自动排气阀（5）伸缩补偿器9.1.3 热水供水方式1 按加热方式直接加热——热媒与冷水直接混合；间接加热——传热面传递能量。
2 按循环与否全循环——配水干管、立管均设回水管道，保证任意点水温；（见教材图P179T7.8）半循环——只在干管设回水管道，保证干管水温。
（见教材图144t7.9）3 按循环动力自然循环——利用热网中配、回管网中的温度差形成自然循环作用水头，使管网维护一定的循环流量，以补偿热损失，保证一定的供水水温；机械循环——利用水泵强制水在热水管网内循环，造成一定的循环流量。
4 按热水循环系统个循环环路的长度分同程式热水供应系统异程式热水供应系统5 按供应时间长短全日制供应方式定时供应方式6 按系统是否敞开开式热水系统——配水点关闭，系统仍与大气相通（见教材图P142-T8-2）闭式热水系统——配水点关闭，系统不与大气相通（见教材图P142-T8-3）§9-2 加热设备和管材9.2.1 热水的加热方式热水锅炉直接加热方式蒸汽直接加热方式间接加热方式9.2.2 加热设备1 小型锅炉热水锅炉属于一次换热设备，可以分为三种类型：燃煤、燃气和燃油。
2 水加热器1）容积式水加热器（二次换热设备）容积式加热器是内部设有热媒导管的热水贮存器，具有加热冷水和贮存热水两种功能。
见图8-10画图8-10组成：①贮水罐：钢板、密闭压力容器。
②盘管：铜、钢热媒：蒸汽、高温水特点：①具有较大的贮存、调节能力；②出水温度稳定；③水头损失小；④传热系数小，热交换效率低；⑤占地面积大，容积利用率低。
太阳能热水器的工作原理图解与结构图解太阳能热水器具有安装使用方便、节能效果明显的优点，可以吸收太阳能辐射能，并且把能量转换成热能，从而产生热水的一种设备。
在家庭用热水、商业用热水、工业制造用热水等方面都有广泛的应用，下面小编就为大家介绍一下太阳能热水器的工作原理与结构图解。
太阳能热水器工作原理太阳能热水器工作原理图1、吸热过程真空管式太阳能热水器：太阳辐射透过真空管的外管，然后被集热镀膜吸收后沿内管壁传递到管内的水，此时水受热而温度逐渐升高，比重减小而上升，形成一个向上的动力，构成一个热虹吸系统。
随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。
平板式太阳能热水器：其中介质在集热板内因热虹吸自然循环，随后将太阳辐热量及时传送到水箱内，介质也可通过泵循环实现热量传递，因此就有源源不断的人能来保持水温的稳定。
2、循环管路直插式结构的真空管式太阳能热水器，热水是因为通过重力的作用而提供动力；然而平板式则通过自来水的压力提供动力。
不过这两种太阳能集中供热系统均采用泵循环。
由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。
太阳能热水器自然循环集热原理示意图3、系统工作1）温差控制集热循环集热器温测器和水温感应器置入在太阳能热水地暖系统中，能够很好地吸收太阳能辐射后，促使集热管温度上升，然后当集热器温度和水箱温度水温差到达△t设定值时，通过检测系统发出指令，循环泵将中央热水器中的冷水输入集热器中，然而水被加热后又再次回到水箱中，使水箱内的水达到设定的温度。
2）地暖管道循环系统这个系统是增加热水循环泵作为不同点，然后通过控制器更好得控制地暖管道循环为工作原理。
然后再通过当水温达到设定温度时，自动启动地暖循环泵，使高温水通过地暖盘管在室内循环，从而使室内温度不断提高。
如果水箱水温开始低于某一设定值时，应当将地暖管道循环泵进行自动停止为最好的方式。
循环水管安装图1.回水器安装方法热水循环系统的热水管与回水管，是一条连通的管道，如果热水管的起点是热水器的话，那热水管的终点就是回水器。
热水管少不了支管，所以即使安装了回水管，依然需要放掉少量冷水，但是支管的长度都不会太长，一般三秒左右即可放干净。
2.热水循环管道做法下图是热水循环管道最普遍的做法，在热水器热水管道的最远端用水点前加入三通，将管道分支进入龙头内置。
热水循环时，回水器会把热水管主干部分冷水抽走，支管部分仍然是冷水，只有将该段管内的水放干净后，才能使用到热水！上图就是秒出热水示意图，整条热水管道都不使用三通口做分支，将热水管道直接连到水龙头位置，使用带牙三通做为龙头接口，再次弯管到下一个龙头。
这样做使用的弯头太多，热水管道的压力也可能会大大降低，不利于使用。
秒出热水虽然能实现，但是做出来的效果可能不太理想，不建议大家用这种夸张做法。
3.秒出热水循环做法有人曾经说过“秒出热水不是梦”，也有人觉得这是一种一种夸张的说法。
其实我个人认为做到秒出热水并不夸张，夸张的只不过是他的做法。
4.止回阀在热水循环系统中，还有一个关键点，那就是需要加入一个止回阀。
止回阀又称逆止阀、单向阀、逆流阀、和背压阀。
止回阀属于一种自动阀门，其主要作用是防止冷水倒流、防止泵及驱动电动机反转，以及容器介质的泄放。
如果不加入止回阀会是怎样呢？当我们在需要使用热水时，由于冷水管压力较大，如果不加入止回阀，那么冷水就会通过回水管，直接流到水龙头位置。
5.经过热水器的水，不管是压力，还是流量，远远都比不上原来水管自有的压力与流量。
使用热水时，由于冷水管压力与流量都大，原本热水龙头也会出冷水。
回水器位置的具体安装方法是，回水管加入止回阀，然后加上三通用来接冷水进水，再接入回水器。
而回水器出水则直接接入热水器进水。
重力循环热水供暖系统1、工作原理在热水供暖中，以不同温度的水的密度差为动力而进行循环的系统，成为重力循环系统，如图1所示。
[1]图1 重力循环系统工作原理如果假设系统内水温只在散热器和锅炉内发生变化，并假想图1中A-A断面处有一个阀门，该阀门若突然关闭，则断面A-A两侧将受到不同的水柱压力，其水柱压力差就是驱使系统内水流进行循环流动的作用压力。
设P1和P2分别表示A-A断面右侧左侧的水柱压力，则P 1 =ｇ（hPh+ hph+ h1pg)P 2= ｇ（hPh+ hpｇ+ h1pg)断而A-A两侧的压差则为：⊿p=P1-P2=gh{ph-pg)式屮，⊿p—一重力循环系统的作用压力，Pa;g----重力加速度，m/s2;h一一加热中心至冷却屮心的垂直距离，m;ph------回水密度，kg/m3pg-----供水密度，kg/m32、系统形式（1）单管上供下回式系统单管上供下回式系统包括单管跨越式系统和单管串联式（亦称单管顺流式），如图2所示。
图2 单管上供下回式系统（左侧两路为单管跨越式，右侧两路为单管串联式）（2）双管上供下回式系统双管上供下回系统如图3所示。
在双管系统中，由于各层散热器与锅炉的相对位置不同，所以相对高度由上向下逐层递减，尽管水温变化相同，但也将会形成上层作用压力大、下层作用压力小的现象，容易出现上热下冷的现象，即所谓的垂直失调。
而且，楼层数越多，失调现象将越严重；为此，在多层建筑中，采用单管系统要比双管系统可靠得多。
图3 双管上供下回式系统（3）单户式系统单户式系统如图4所示。
为了减少系统的压力损失，应尽量缩短配管长度，散热器可设置在内墙离地坪300~400mm处，以提高系统的循环动力。
图4 单户式系统3、系统的优缺点和设计注意事项（1）系统的优缺点重力循环热水供暖系统首先具有热水供暖系统所固有的优点，其次，它还具有装置简单、操作方便、没有噪声以及不消耗电能等优点。
它的主要缺点是升温慢、系统作用压力小、管径大和初投资高。
