下载文档原格式

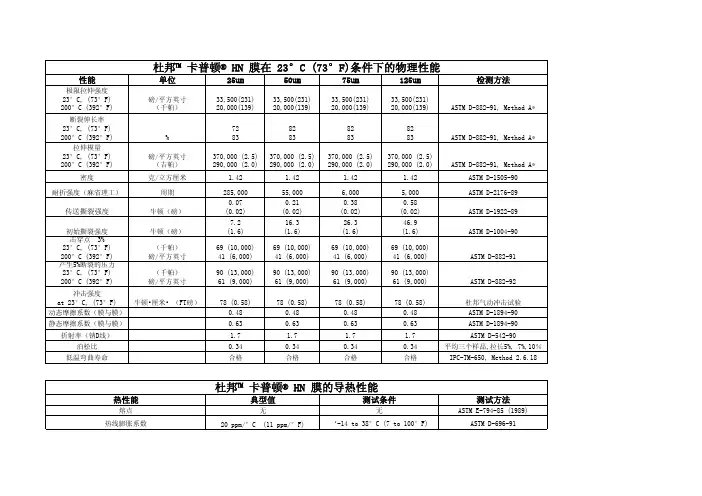

性能单位25um50um75um125um检测方法极限拉伸强度23°C, (73°F)200°C (392°F)磅/平方英寸（千帕）33,500(231)20,000(139)33,500(231)20,000(139)33,500(231)20,000(139)33,500(231)20,000(139)ASTM D-882-91, Method A*断裂伸长率23°C, (73°F)200°C (392°F)%7283828382838283ASTM D-882-91, Method A*拉伸模量23°C, (73°F)200°C (392°F)磅/平方英寸（吉帕）370,000 (2.5)290,000 (2.0)370,000 (2.5)290,000 (2.0)370,000 (2.5)290,000 (2.0)370,000 (2.5)290,000 (2.0)ASTM D-882-91, Method A*密度克/立方厘米1.42 1.42 1.42 1.42ASTM D-1505-90耐折强度（麻省理工）周期285,00055,0006,0005,000ASTM D-2176-89传送撕裂强度牛顿（磅）0.07(0.02)0.21(0.02)0.38(0.02)0.58(0.02)ASTM D-1922-89初始撕裂强度牛顿（磅）7.2(1.6)16.3(1.6)26.3(1.6)46.9(1.6)ASTM D-1004-90击穿点 3%23°C, (73°F)200°C (392°F)（千帕）磅/平方英寸69 (10,000)41 (6,000)69 (10,000)41 (6,000)69 (10,000)41 (6,000)69 (10,000)41 (6,000)ASTM D-882-91产生5%断裂的压力23°C, (73°F)200°C (392°F)（千帕）磅/平方英寸90 (13,000)61 (9,000)90 (13,000)61 (9,000)90 (13,000)61 (9,000)90 (13,000)61 (9,000)ASTM D-882-92冲击强度at 23°C, (73°F)牛顿•厘米• （FT磅）78 (0.58)78 (0.58)78 (0.58)78 (0.58)杜邦气动冲击试验动态摩擦系数（膜与膜）0.480.480.480.48ASTM D-1894-90静态摩擦系数（膜与膜）0.630.630.630.63ASTM D-1894-90折射率（钠D线）1.7 1.7 1.7 1.7ASTM D-542-90泊松比0.340.340.340.34平均三个样品,拉长5%, 7%,10％低温弯曲寿命合格合格合格合格IPC-TM-650, Method 2.6.18测试方法ASTM E-794-85 (1989)ASTM D-696-91热线膨胀系数杜邦™ 卡普顿® HN 膜在 23°C (73°F)条件下的物理性能杜邦™ 卡普顿® HN 膜的导热性能20 ppm/°C (11 ppm/°F)热性能典型值测试条件熔点无无‘-14 to 38°C (7 to 100°F)ASTM F-433-77 (1987)差热IPC-TM-650Method 2.4.13ANFPA-258IPC-TM-650Method 2.2.4A;ASTM D-5214-91ASTM D-2863-87测试方法伏/米千伏/毫米303240205154(伏/mil)(7700)(6100)(5200)(3900)ASTM D-149-91ASTM D-150-92ASTM D-150-92ASTM D-257-91杜邦™ 卡普顿® HN 膜的典型电气性能23°C（72°F ）相对湿度50 ％生成烟雾浮焊比热 J/g•K (cal/g•°C)导热系数 W/m•Kcal cm•sec•°C 0.171.2537–45玻璃化转变温度（Tg）极限氧指数， ％收缩率， ％30分钟在150°C 120分钟在400°C 1.09 (0.261)0.122.87 x 104Dm=<1合格296K 23°C美国国家烟熏标准•厘米1.5 x 10171.5 x 10171.4 x 10171.0 x 1017典型值测试条件性能与膜规格绝缘强度25 μm (1 mil)50 μm (2 mil)75 μm (3 mil)125 μm (5 mil)介电常数25 μm (1 mil)50 μm (2 mil)75 μm (3 mil)125 μm (5 mil)耗散因数25 μm (1 mil)50 μm (2 mil)75 μm (3 mil)125 μm (5 mil)体积电阻率25 μm (1 mil)50 μm (2 mil)75 μm (3 mil)125 μm (5 mil)60赫兹1/4电极，上升500伏/秒1千赫二阶过渡KAPTON®发生之间的360 °C （680 °F）和410 °C （770 °F）和被认为是玻璃化转变温度。
优点：
KAPTON® 聚酰亚胺薄膜是杜邦公司生产的，具有多数其它高分子薄膜材料根本没有的特殊优点。
· KAPTON® 可以短时间承受极端温度从零下269摄氏度到400摄氏度。
可以长时间在230摄氏度下使用。
· KAPTON® 具有阻燃性以及自熄能力，仅在800摄氏度的高温下才被焦化。
· KAPTON® 不会在高温下熔化。
· KAPTON® 具有很强的化学惰性，不溶于任何已知的有机溶剂。
· KAPTON® 具有很强的防辐射能力。
·在所有已知的薄膜材料中，KAPTON® 是唯一一种能够承受电晕放电的薄膜。
（这里特指 CR薄膜类型）
结构
KAPTON® 聚酰亚胺薄膜是通过芳香族双酐和芳香族二胺之间的缩聚反应合成而来。
采用不同的生产条件以及原材料，以满足不同的实际需求。
KAPTON® 改性处理范围：
·可做防静电处理
·高热导性能
·可耐超低温度
·可耐电晕放电
·可添加颜料
·可做导电处理
KAPTON类型及其应用范围
除了上述类型以外，我们还生产用于电气工程的KAPTON®聚亚酰胺薄膜以及用于航空航天技术的低反射KAPTON®聚亚酰胺薄膜。

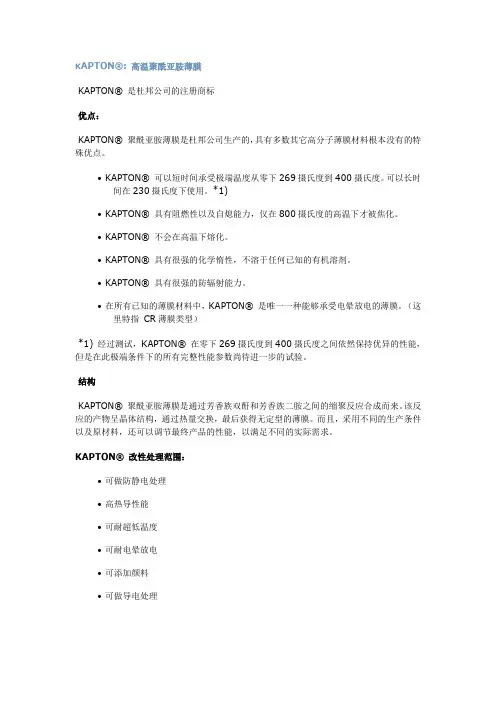

K APTON®: 高温聚酰亚胺薄膜KAPTON® 是杜邦公司的注册商标优点：KAPTON® 聚酰亚胺薄膜是杜邦公司生产的，具有多数其它高分子薄膜材料根本没有的特殊优点。
∙KAPTON® 可以短时间承受极端温度从零下269摄氏度到400摄氏度。
可以长时间在230摄氏度下使用。
*1)∙KAPTON® 具有阻燃性以及自熄能力，仅在800摄氏度的高温下才被焦化。
∙KAPTON® 不会在高温下熔化。
∙KAPTON® 具有很强的化学惰性，不溶于任何已知的有机溶剂。
∙KAPTON® 具有很强的防辐射能力。
∙在所有已知的薄膜材料中，KAPTON® 是唯一一种能够承受电晕放电的薄膜。
（这里特指CR薄膜类型）*1) 经过测试，KAPTON® 在零下269摄氏度到400摄氏度之间依然保持优异的性能，但是在此极端条件下的所有完整性能参数尚待进一步的试验。
结构KAPTON® 聚酰亚胺薄膜是通过芳香族双酐和芳香族二胺之间的缩聚反应合成而来。
该反应的产物呈晶体结构，通过热量交换，最后获得无定型的薄膜。
而且，采用不同的生产条件以及原材料，还可以调节最终产品的性能，以满足不同的实际需求。
KAPTON® 改性处理范围：∙可做防静电处理∙高热导性能∙可耐超低温度∙可耐电晕放电∙可添加颜料∙可做导电处理KAPTON® 产品大类KAPTON® 因其优异的性能，在很多实际应用中是唯一的可选材料。
KAPTON类型及其应用范围除了上述类型以外，我们还生产用于电气工程的KAPTON®聚亚酰胺薄膜以及用于航空航天技术的低反射KAPTON®聚亚酰胺薄膜。

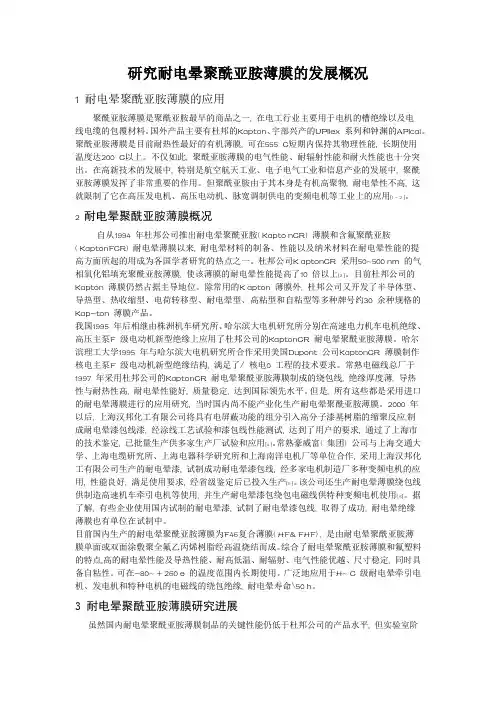

研究耐电晕聚酰亚胺薄膜的发展概况1 耐电晕聚酰亚胺薄膜的应用聚酰亚胺薄膜是聚酰亚胺最早的商品之一, 在电工行业主要用于电机的槽绝缘以及电线电缆的包覆材料。
国外产品主要有杜邦的Kapton、宇部兴产的UPIlex系列和钟渊的APIcal。
聚酰亚胺薄膜是目前耐热性最好的有机薄膜, 可在555。
C短期内保持其物理性能, 长期使用温度达200。
C以上。
不仅如此, 聚酰亚胺薄膜的电气性能、耐辐射性能和耐火性能也十分突出。
在高新技术的发展中, 特别是航空航天工业、电子电气工业和信息产业的发展中, 聚酰亚胺薄膜发挥了非常重要的作用。
但聚酰亚胺由于其本身是有机高聚物, 耐电晕性不高, 这就限制了它在高压发电机、高压电动机、脉宽调制供电的变频电机等工业上的应用[1 - 2 ]。
2 耐电晕聚酰亚胺薄膜概况自从1994 年杜邦公司推出耐电晕聚酰亚胺( KaptonCR) 薄膜和含氟聚酰亚胺( KaptonFCR) 耐电晕薄膜以来, 耐电晕材料的制备、性能以及纳米材料在耐电晕性能的提高方面所起的用成为各国学者研究的热点之一。
杜邦公司K aptonCR采用50~500 nm 的气相氧化铝填充聚酰亚胺薄膜, 使该薄膜的耐电晕性能提高了10 倍以上[3 ]。
目前杜邦公司的Kapton薄膜仍然占据主导地位。
除常用的K apton薄膜外, 杜邦公司又开发了半导体型、导热型、热收缩型、电荷转移型、耐电晕型、高粘型和自粘型等多种牌号约30 余种规格的Kap-ton 薄膜产品。
我国1995 年后相继由株洲机车研究所、哈尔滨大电机研究所分别在高速电力机车电机绝缘、高压主泵F 级电动机新型绝缘上应用了杜邦公司的KaptonCR耐电晕聚酰亚胺薄膜。
哈尔滨理工大学1995 年与哈尔滨大电机研究所合作采用美国Dupont公司KaptonCR薄膜制作核电主泵F 级电动机新型绝缘结构, 满足了/ 核电0 工程的技术要求。
常熟电磁线总厂于1997年采用杜邦公司的KaptonCR耐电晕聚酰亚胺薄膜制成的绕包线, 绝缘厚度薄, 导热性与耐热性高, 耐电晕性能好, 质量稳定, 达到国际领先水平。
杜邦100CR薄膜耐电晕性能的结构研究张明玉;金家骏;周建华;石慧;刘立柱【摘要】借助扫描电镜和透射电镜分析了杜邦卡普顿100CR耐电晕聚酰亚胺薄膜的结构,结果表明杜邦100CR薄膜呈现夹心结构,掺杂的片状无机组分主要集中在表层,掺杂厚度约10μm;表层进行无机组分掺杂的优点在于借助无机物良好的电晕阻隔效果来阻挡电晕放电向纵深发展,进而改变电晕的破坏方向;当表层有机质被电晕破坏殆尽时,表层的无机物可以迅速的塌陷形成无机物堆砌,堆砌在薄膜表面形成了屏蔽层,对内部的有机质形成了良好的保护作用;随着表面无机物的堆砌、塌陷,在这个过程中会形成大量的空洞,而形成了隔热保护层,阻隔了电晕放电产生的热量对薄膜内部的影响,防止了热击穿的提前发生,从而提高了薄膜的耐电晕性能.【期刊名称】《合成技术及应用》【年(卷),期】2018(033)001【总页数】4页(P34-36,41)【关键词】杜邦卡普100CR薄膜;结构;电晕老化;耐电晕【作者】张明玉;金家骏;周建华;石慧;刘立柱【作者单位】苏州工业职业技术学院,江苏苏州 215104;苏州沃尔兴电子科技有限公司,江苏苏州 215101;苏州天孚光通信股份有限公司,江苏苏州 215129;苏州沃尔兴电子科技有限公司,江苏苏州 215101;苏州天孚光通信股份有限公司,江苏苏州215129;哈尔滨理工大学,黑龙江哈尔滨 150040;哈尔滨理工大学,黑龙江哈尔滨150040【正文语种】中文【中图分类】TQ3221995年美国杜邦公司通过无机掺杂研制出耐电晕聚酰亚胺薄膜(卡普顿100CR薄膜)，该薄膜的耐电晕时间在20 kV/mm场强下可达105 h，接近云母纸水平[1]。
关于该薄膜通过掺杂无机组分提升其耐电晕性能的机理有多说法，主要有以下几种观点和理论：1. 阻止电晕的破坏。
电晕放电产生高能电子束、紫外线、臭氧等，对薄膜表面进行侵蚀破坏，使介质表面的有机物发生化学及物理降解，降解的有机物最终作为气体挥发。

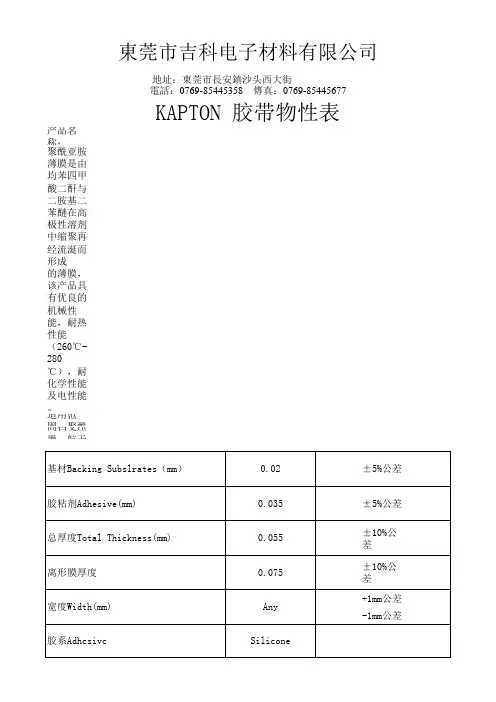

東莞市吉科电子材料有限公司
地址：東莞市長安鎮沙头西大街
電話：0769-******** 傳真：0769-********

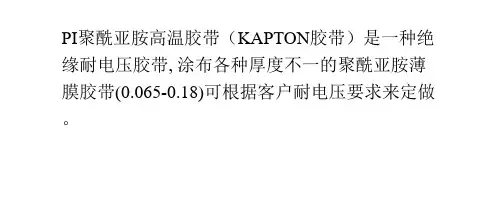

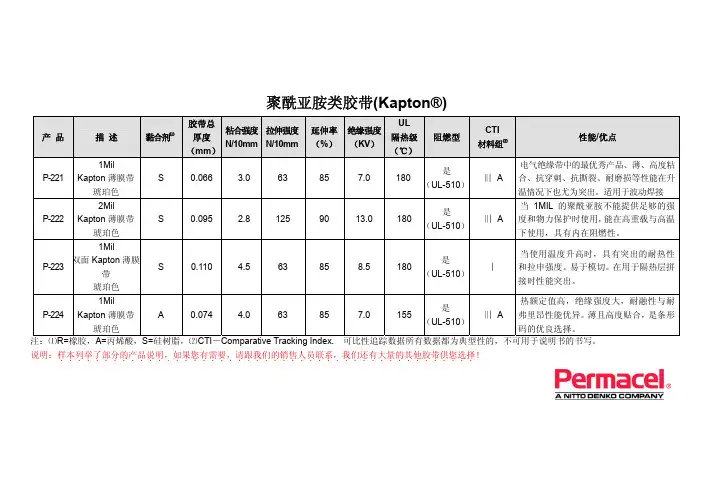

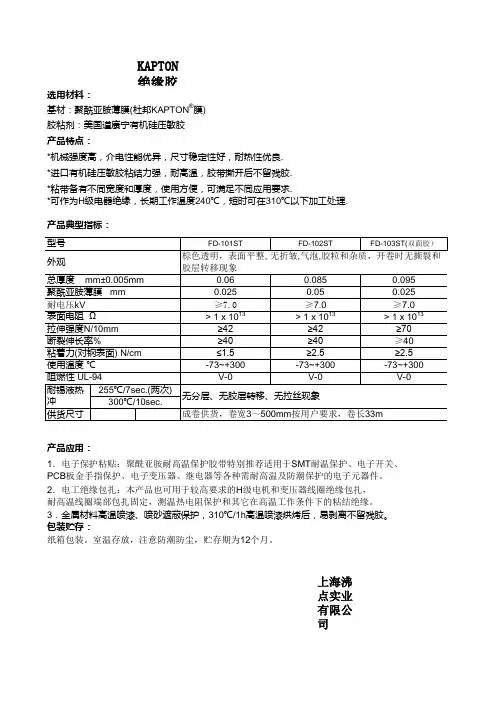

KAPTON 胶带物性表
产品名称：KAPTON 麦拉胶带
聚酰亚胺薄膜是由均苯四甲酸二酐与二胺基二苯醚在高极性溶剂中缩聚再经流涎而形成
的薄膜，该产品具有优良的机械性能，耐热性能（260℃-280℃），耐化学性能及电性能。
适用范围：聚酰亚胺薄膜被用于绝缘复合材料、电线绕包、耐高温压敏胶带（PST）适用于高档变压器，航天电器和通信电源耐高温度绝缘用，以及其他多种电子电器辅材方面。
*The above data were obtained from our measuremcnt tests only
储存：请置放于阴凉干燥处所，勿直接照射阳光，并请于开封后尽速使用，以免
产品受潮氧化影响品质，若有其他问题请与本公司业务代表联系。
杜邦聚酰亚胺膜主要性能指标资料杜邦聚酰亚胺膜是一种高性能聚合物薄膜材料，具有许多优异的性能指标。
本文将详细介绍杜邦聚酰亚胺膜的主要性能指标，包括热稳定性、力学性能、电气性能以及化学稳定性等。
首先，杜邦聚酰亚胺膜具有良好的热稳定性。
该薄膜可在高温下长时间稳定运行，其热分解温度可达到350℃以上。
因此，它可以广泛应用于高温环境下的电子设备、航空航天等领域。
其次，杜邦聚酰亚胺膜具有优异的力学性能。
该薄膜具有很高的强度和刚度，其拉伸强度可达到70-120MPa，弹性模量可达到3-4GPa。
因此，它可以用于制备薄膜传感器、微电子机械系统等领域。
此外，杜邦聚酰亚胺膜还具有良好的电气性能。
它具有较低的介电常数和漏电流，可在高频电场下工作，适用于制备高频电子器件。
同时，它还具有优异的绝缘性能，能够有效阻塞电流传输，防止电路短路和漏电等事故的发生。
另外，杜邦聚酰亚胺膜具有卓越的化学稳定性。
它耐酸、耐碱、耐溶剂等化学物质的侵蚀。
同时，它还能抵抗辐射和氧化等外界环境因素的影响，长期保持稳定的性能。
因此，它可以用于制备化学传感器、电池隔膜等领域。
除了上述性能指标外，杜邦聚酰亚胺膜还具有一些其他优点。
首先，它具有良好的尺寸稳定性，即在不同的湿度和温度条件下，其尺寸变化很小。
其次，它具有很好的耐热老化性能，即在长期高温下也不易老化和变形。
第三，杜邦聚酰亚胺膜还具有较低的吸水性和低渗透率，不易受潮和渗漏。
综上所述，杜邦聚酰亚胺膜具有优异的热稳定性、力学性能、电气性能和化学稳定性等主要性能指标。
这些性能使其在许多领域有广泛的应用，包括电子设备、航空航天、化学传感器等。
随着科技的发展，对杜邦聚酰亚胺膜的需求将会继续增加，推动其性能指标的进一步提升。
杜邦聚酰亚胺膜作为一种高性能材料，具有广泛的应用前景。
其主要性能指标的优异特性使其成为众多领域的理想选择。
热稳定性是杜邦聚酰亚胺膜的重要性能指标之一。
由于其化学结构中存在稳定的芳香环和强的碳-氮键，使得聚酰亚胺膜能够耐受高温环境下的操作，具有出色的耐热性能。
杜邦薄膜高性能聚酰亚胺薄膜卡普顿100CR卡普顿100HN下降时间， 小时 （50赫兹）表一卡普顿100CR聚酰亚胺薄膜的特性，25微米（1密耳）检测项目 23°C (73°F) 的数值 检测方法 电气方面耐电晕 20千伏/毫米；50赫兹 >100,000 小时 IEC-343 绝缘强度 千伏/毫米(伏/密耳) 291 (7,400) ASTM D-149-81 电容率 3.9 ASTM D-150-81 耗散因数 0.003 ASTM D-150-81 体积电阻率 欧姆·厘米 2.3 × 1016 ASTM D-257-78表面电阻率 欧姆/平方米 3.6 × 1016 ASTM D-257-78力学方面极限抗拉强度 兆帕 (磅/英寸) 152 (22,100) ASTM D-882-91 3%拉伸的屈服点 兆帕 (磅/英寸) 66 (9,500) ASTM D-882-91产生5%拉伸的压力 兆帕 (磅/英寸) 86 (12,500) ASTM D-882-91断裂伸长率% 40 ASTM D-882-91拉伸模量兆帕 (磅/英寸) 3.2 (463,000) ASTM D-882-91传导中撕裂强度 牛顿（千克力） 0.03 (0.007) ASTM D-1922原始撕裂强度 牛顿（千克力） 11 (2.5) ASTM D-1004-90 密度 克/立方厘米 1.54 ASTM D-1505-90 屈服应力 平方/千克 (平方英寸/磅) 25.5 (125) —导热方面导热系数 W/m·K 0.385 特拉华州大学检测法 可燃性 94 V-0 UL-94 (杜邦检测) 热收缩率 % 150°C (302°F) 0.2 ASTM D-5214-91 400°C (752°F) 0.6表二卡普顿150FCR聚酰亚胺薄膜019的特性，37.5微米（1.5密耳）检测项目 23°C (73°F) 的数值 检测方法 电气方面耐电晕 20千伏/毫米；50赫兹 >100,000 小时 IEC-343绝缘强度 千伏/毫米(伏/密耳) 173 (4,400) ASTM D-149-81 电容率 2.9 ASTM D-150-81 耗散因数 0.001 ASTM D-150-81 体积电阻率 欧姆·厘米 5.3 × 1016 ASTM D-257-78 表面电阻率 欧姆/平方米 1.6 × 1016 ASTM D-257-78 力学方面极限抗拉强度 兆帕 (磅/英寸) 117 (17,000) ASTM D-882-91 3%拉伸的屈服点 兆帕 (磅/英寸) 48 (7,000) ASTM D-882-91 产生5%拉伸的压力 兆帕 (磅/英寸) 62 (9,000) ASTM D-882-91 断裂伸长率% 43 ASTM D-882-91 拉伸模量兆帕 (磅/英寸) 2.4 (348,000) ASTM D-882-91 传导中撕裂强度 牛顿（千克力） 0.05 (0.012) ASTM D-1922原始撕裂强度 牛顿（千克力） 5.3 (1.2) ASTM D-1004-90密度 克/立方厘米 1.72 ASTM D-1505-90屈服应力 平方/千克 (平方英寸/磅) 15.79 (77.4) —剥离力 牛顿/厘米 (磅/英寸)特氟隆FEP 与卡普顿 CR 7.7 (4.4) 杜邦测试 特氟隆FEP 与铜 7.9 (4.5) 杜邦测试粘合膜 1.2 (0.7) 杜邦测试卡普顿150FCR卡普顿150FN下降时间， 小时 （50赫兹）表三卡普顿150FCR019与卡普顿FN019的耐电晕性能对比Kapton® Kapton® Kapton® Kapton®检测性能 150 FN 019 150 FCR 019 150 FN 019 150 FCR 019包裹层数 1 1 1 1重叠% 50 50 53 53绝缘增强 毫米 0.15 0.15 0.21 0.21绝缘击穿电压；连续的IEC 851-5, 千伏最低值 4.5 4.0 6.0 6.0平均值 6.0 5.5 7.0 7.0弯曲实验 IEC 851-32倍边缘宽度 千伏最低值 4.5 4.0 5.0 5.0平均值 5.5 5.0 6.0 6.02倍平面厚度 千伏最低值 4.5 4.0 5.0 5.0平均值 5.5 5.0 6.0 6.0热震后弯曲实验(220°C [428°F]；30分钟)IEC 851-6, 千伏最低值 4.5 4.0 5.0 4.5 平均值 5.5 5.0 6.0 5.5*以上数据源于瑞士绝缘工程公司优良的耐击穿电压性能西门子公司采用了瑞士绝缘工程公司提供的磁线，按照IEC251-3标准要求的射击浴法，对卡普顿FCR薄膜与卡普顿FN薄膜的耐击穿电压性能进行了对比。
美国杜邦公司聚酰亚胺薄膜(Kapton)简介
佚名
【期刊名称】《机车电传动》
【年(卷),期】1977(0)4
【摘要】Kapton是一种全芳环结构的聚酰亚胺薄膜。
它具有优异的物理、化学和电气性能,且可在广泛的温度范围内保持这些特性。
短时期内可用于-269～+400℃的温度,它难以燃烧和融化,在高温下能保持高的解电强度,能抗高能辐射。
用这种材料来作绝缘,能保证较长的使用寿命,在变脆前能在250℃下长期使用8年。
【总页数】1页(P71-71)
【关键词】杜邦公司;Kapton;聚酰亚胺薄膜;美国;美利坚合众国;北美洲
【正文语种】中文
【中图分类】TM2
【相关文献】
1.五.美国杜邦公司聚酯薄膜生产技术 [J],
2.美国杜邦—康泰斯公司来华交流聚酯薄膜技术 [J], 谭国林
3.美国杜邦公司开发出的300℃以上耐热耐蠕变性聚酰亚胺树脂新牌号上市 [J],
4.Kapton型聚酰亚胺炭和石墨薄膜电导率的各向异性 [J], HIDETAKAKONNO
5.杜邦扩大聚酰亚胺薄膜产能 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
杜邦聚酰亚胺膜主要性能指标资料杜邦聚酰亚胺膜是一种高性能工程塑料薄膜，具有出色的物理、化学和电气性能。
它广泛应用于电子、汽车、航空航天、医疗和能源等领域。
首先，杜邦聚酰亚胺膜具有优异的机械性能。
其强度高，比强度可达到30-50 MPa，并且具有很好的弯曲性能和抗压性能。
此外，它的拉伸强度在室温下保持稳定，高温下也能保持一定强度。
这使得聚酰亚胺膜能够承受极端的力学挑战。
其次，杜邦聚酰亚胺膜具有出色的耐高温性能。
它的耐温性可达到200-220℃，并且在高温下保持稳定的机械性能。
这使它能够在高温环境下工作，例如汽车引擎室、航空发动机部件和燃料电池系统等场合。
另外，杜邦聚酰亚胺膜具有优良的耐腐蚀性能。
它对酸、碱、溶剂和氧化剂具有良好的抵抗能力。
这使得它在化学领域中应用广泛，例如电路板、化工设备和石油炼制等。
此外，杜邦聚酰亚胺膜还具有良好的电气性能。
它的电绝缘性能优异，能够在高电压下保持稳定的绝缘性能。
它还具有低介电常数和介电损耗，使得它在电子领域中应用广泛，例如电子器件、绝缘涂层和电缆包覆等。
此外，杜邦聚酰亚胺膜还具有优异的阻燃性能。
它具有自熄灭性和低烟密度，能够在火灾发生时自动熄灭，有效防止火势蔓延。
这使它成为电子和汽车行业中的理想材料。
总之，杜邦聚酰亚胺膜具有机械性能优异、耐高温、耐腐蚀、良好的电气性能和阻燃性能等主要性能指标。
它的广泛应用推动了电子、汽车、航空航天、医疗和能源等领域的发展。
随着科技的不断进步，杜邦聚酰亚胺膜将继续发挥重要作用，并在更多的领域中得到应用。
除了以上提到的主要性能指标之外，杜邦聚酰亚胺膜还具有其他一些重要的特性。
以下是其中几个：1. 低摩擦系数：杜邦聚酰亚胺膜具有优异的自润滑性能，其摩擦系数低，能够提供良好的防黏性能。
这使其在摩擦和滑动应用中得到广泛应用，如轴承、密封件和滑动零件等。
2. 高气体屏蔽性：杜邦聚酰亚胺膜具有出色的气体屏蔽性能，能够有效阻止气体的渗透。
这使其在气体分离、储存和传输等领域中发挥重要作用。
東莞市吉科电子材料有限公司
地址：東莞市長安鎮沙头西大街
電話：0769-******** 傳真：0769-********
KAPTON 胶带物性表
产品名称：KAPTON 麦拉胶带
聚酰亚胺薄膜是由均苯四甲酸二酐与二胺基二苯醚在高极性溶剂中缩聚再经流涎而形成
的薄膜，该产品具有优良的机械性能，耐热性能（260℃-280℃），耐化学性能及电性能。
适用范围：聚酰亚胺薄膜被用于绝缘复合材料、电线绕包、耐高温压敏胶带（PST）适用于高档变压器，航天电器和通信电源耐高温度绝缘用，以及其他多种电子电器辅材方面。
*The above data were obtained from our measuremcnt tests only
储存：请置放于阴凉干燥处所，勿直接照射阳光，并请于开封后尽速使用，以免
产品受潮氧化影响品质，若有其他问题请与本公司业务代表联系。
杜邦薄膜高性能聚酰亚胺薄膜卡普顿100CR卡普顿100HN下降时间， 小时 （50赫兹）表一卡普顿100CR聚酰亚胺薄膜的特性，25微米（1密耳）检测项目 23°C (73°F) 的数值 检测方法 电气方面耐电晕 20千伏/毫米；50赫兹 >100,000 小时 IEC-343 绝缘强度 千伏/毫米(伏/密耳) 291 (7,400) ASTM D-149-81 电容率 3.9 ASTM D-150-81 耗散因数 0.003 ASTM D-150-81 体积电阻率 欧姆·厘米 2.3 × 1016 ASTM D-257-78表面电阻率 欧姆/平方米 3.6 × 1016 ASTM D-257-78力学方面极限抗拉强度 兆帕 (磅/英寸) 152 (22,100) ASTM D-882-91 3%拉伸的屈服点 兆帕 (磅/英寸) 66 (9,500) ASTM D-882-91产生5%拉伸的压力 兆帕 (磅/英寸) 86 (12,500) ASTM D-882-91断裂伸长率% 40 ASTM D-882-91拉伸模量兆帕 (磅/英寸) 3.2 (463,000) ASTM D-882-91传导中撕裂强度 牛顿（千克力） 0.03 (0.007) ASTM D-1922原始撕裂强度 牛顿（千克力） 11 (2.5) ASTM D-1004-90 密度 克/立方厘米 1.54 ASTM D-1505-90 屈服应力 平方/千克 (平方英寸/磅) 25.5 (125) —导热方面导热系数 W/m·K 0.385 特拉华州大学检测法 可燃性 94 V-0 UL-94 (杜邦检测) 热收缩率 % 150°C (302°F) 0.2 ASTM D-5214-91 400°C (752°F) 0.6表二卡普顿150FCR聚酰亚胺薄膜019的特性，37.5微米（1.5密耳）检测项目 23°C (73°F) 的数值 检测方法 电气方面耐电晕 20千伏/毫米；50赫兹 >100,000 小时 IEC-343绝缘强度 千伏/毫米(伏/密耳) 173 (4,400) ASTM D-149-81 电容率 2.9 ASTM D-150-81 耗散因数 0.001 ASTM D-150-81 体积电阻率 欧姆·厘米 5.3 × 1016 ASTM D-257-78 表面电阻率 欧姆/平方米 1.6 × 1016 ASTM D-257-78 力学方面极限抗拉强度 兆帕 (磅/英寸) 117 (17,000) ASTM D-882-91 3%拉伸的屈服点 兆帕 (磅/英寸) 48 (7,000) ASTM D-882-91 产生5%拉伸的压力 兆帕 (磅/英寸) 62 (9,000) ASTM D-882-91 断裂伸长率% 43 ASTM D-882-91 拉伸模量兆帕 (磅/英寸) 2.4 (348,000) ASTM D-882-91 传导中撕裂强度 牛顿（千克力） 0.05 (0.012) ASTM D-1922原始撕裂强度 牛顿（千克力） 5.3 (1.2) ASTM D-1004-90密度 克/立方厘米 1.72 ASTM D-1505-90屈服应力 平方/千克 (平方英寸/磅) 15.79 (77.4) —剥离力 牛顿/厘米 (磅/英寸)特氟隆FEP 与卡普顿 CR 7.7 (4.4) 杜邦测试 特氟隆FEP 与铜 7.9 (4.5) 杜邦测试粘合膜 1.2 (0.7) 杜邦测试卡普顿150FCR卡普顿150FN下降时间， 小时 （50赫兹）表三卡普顿150FCR019与卡普顿FN019的耐电晕性能对比Kapton® Kapton® Kapton® Kapton®检测性能 150 FN 019 150 FCR 019 150 FN 019 150 FCR 019包裹层数 1 1 1 1重叠% 50 50 53 53绝缘增强 毫米 0.15 0.15 0.21 0.21绝缘击穿电压；连续的IEC 851-5, 千伏最低值 4.5 4.0 6.0 6.0平均值 6.0 5.5 7.0 7.0弯曲实验 IEC 851-32倍边缘宽度 千伏最低值 4.5 4.0 5.0 5.0平均值 5.5 5.0 6.0 6.02倍平面厚度 千伏最低值 4.5 4.0 5.0 5.0平均值 5.5 5.0 6.0 6.0热震后弯曲实验(220°C [428°F]；30分钟)IEC 851-6, 千伏最低值 4.5 4.0 5.0 4.5 平均值 5.5 5.0 6.0 5.5*以上数据源于瑞士绝缘工程公司优良的耐击穿电压性能西门子公司采用了瑞士绝缘工程公司提供的磁线，按照IEC251-3标准要求的射击浴法，对卡普顿FCR薄膜与卡普顿FN薄膜的耐击穿电压性能进行了对比。
杜邦导热pi膜100mt参数
杜邦导热PI膜（DuPont Kapton HN）是一种高性能聚酰亚胺薄膜，具有优异的导热性能和电绝缘性能。
以下是关于杜邦导热PI膜100MT参数的详细信息：
1. 厚度，杜邦导热PI膜100MT的厚度通常为100微米（0.1
毫米）。
2. 导热系数，杜邦导热PI膜100MT的导热系数为0.12
W/m·K。
这意味着在温度差为1℃时，杜邦导热PI膜100MT的热传
导率为0.12瓦特/米。
3. 电绝缘性能，杜邦导热PI膜100MT具有优异的电绝缘性能，可以在高温和高电压环境下保持电绝缘。
它的电气击穿强度通常为200伏/米。
4. 温度耐受性，杜邦导热PI膜100MT可以在较宽的温度范围
内工作。
它的连续使用温度范围通常为-269℃至260℃。
5. 尺寸稳定性，杜邦导热PI膜100MT具有良好的尺寸稳定性，
即使在高温环境下也能保持形状和尺寸的稳定性。
6. 化学稳定性，杜邦导热PI膜100MT对大多数化学物质具有良好的耐腐蚀性，可以在许多化学环境中使用。
总结，杜邦导热PI膜100MT是一种具有优异导热性能和电绝缘性能的高性能聚酰亚胺薄膜。
它的厚度为100微米，导热系数为0.12 W/m·K，电气击穿强度为200伏/米。
它可以在较宽的温度范围内工作，并具有良好的尺寸稳定性和化学稳定性。
杜邦Kapton® RS 电加热膜技术规范及使用介绍1.杜邦Kapton® RS 电加热膜介绍杜邦Kapton®RS 电加热膜是隶属于杜邦Kapton®聚酰亚胺薄膜旗下的特种薄膜，不但拥有聚酰亚胺薄膜本身超凡卓越的优良性能，更是兼具杜邦公司独有的填料技术，使得RS薄膜能够在通电的环境下迅速产生热量，满足客户对环境空间限制的情况下又需要高效速热的需求。
1）杜邦Kapton® RS 电加热膜发热机理杜邦Kapton® RS是一款导电型聚酰亚胺薄膜，是由杜邦精确控制的填料技术，搭配聚酰亚胺薄膜原有的优良特性，二合一而成的高效电加热薄膜，他超级轻薄柔软，不容易被破坏，而且可以长期工作在恶劣的工况下保持性能的稳定。
图1 Kapton® RS 电加热薄膜剖面图杜邦Kapton® RS 薄膜是一体式薄膜，但是通过填料的均匀分布，在RS薄膜内部自动分层为导体层与绝缘层两层（见图1），绝缘层的的厚度在1mil=25um，其电绝缘强度大于2500V，而导体层的厚度也为1mil=25um，其方阻控制在100ohm/sq。
在薄膜导体层引入电极（通过印刷银浆或压合铜箔），在薄膜表面形成电流回路如图2，这样在电极范围内的薄膜就能够实现整面均匀加热。
图2 Kapton® RS组件加热连接图2）杜邦Kapton® RS 电加热膜基本性能表3）杜邦Kapton® RS 电加热薄膜优点A.快速响应：10秒达到所需温度的90%，30秒后可以稳定持续得输出所需要的温度B.非常宽泛的长期使用温度：从室温到250度C.热分散迅速：断开电源后迅速回复环境温度D.轻薄且柔性：耐磨，高弯折寿命，耐化耐候性好并且不占体积，不需要复杂施工，便于安装E.稳定：在所需要的温度下能够长期持续稳定得供热F.低TCR：在宽广的温度下保持恒定的阻值，不发生变化G.通过UL94-V0认证：最高阻燃等级（对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭，无燃烧物掉下）杜邦Kapton® RS 电加热膜使用说明安装方式：拟以杜邦Kapton® RS 电加热膜作为基膜，以高可靠性胶膜的方式粘附于车体电池钢结构底部接电方式：110V交流电，利用接头导线辅以插排的方式供电温度控制：常规使用温度控制长期稳定供热在70℃，最高不超过90℃功率：单片尺寸700*300mm，每片加热功率270W，单位功率0.13W/cm2温度管控：温度熔断器（大于90℃自动断开）。
