模电课程设计报告课程题目: 三晶体管助听器的设计与制作班级： XX学院电子信息工程X班姓名：紫黯影学号： XXXXXXXXXXX 指导老师：***日期： XXXX 年 X 月 XX 日三晶体管助听器的设计与制作一、简介助听器实质上是一种低频放大器，可用耳机进行放音，当使用者用上耳机后，可提高使用者的听觉。
本电路由话筒、前置低放、功率放大电路和耳机等部分组成。
驻极体话筒B A1作换能器，它可以将声波信号转换为相应的电信号，并通过耦合电容C 2送至前置低放进行放大，R 1是驻极体话筒B A1的偏置电阻，即给话筒正常工作提供偏置电压。
Q1、R5、R3等元件组成前置低频放大电路，将经C2耦合来的音频信号进行前置放大，放大后的音频信号经R4、C1加到电位器RP1上，电位器RP1用来调节音量用。
Q2、Q3组成功率放大电路，将音频信号进行功率放大，并通过耳机插孔推动耳机工作。
二、工作原理图三、实验器材、元件四、实验效果1.安装与调试过程：①熟悉图纸。
首先要识读原理图和印刷电路板。
了解线路、工作原理、所用器件的种类、规格、数量、电路板的零件分布状况、有无桥线及桥线的位置等，做到熟悉电路和零件装配位置。
②清点元件。
按元件清单表要求或电路板显示的元件种类和数量清点各类原件配置数量，如有缺少需补充。
③检测元件。
按正确的方法检测各类元件，如有不合格元器件，设法调换。
④元器件成型与引脚处理。
在安装前对各元器件引脚进行成形处理，再将各元器件引脚准备焊接处进行刮削去污、去氧化层、然后在各引脚准备焊接处上锡。
⑤根据助听器制作套件的器材查找各元件的功能、引脚图、接线图以及如何区分各元件的正负极。
⑥根据电路板所示的元件位置各元件进行安装和锡焊。
⑦元器件的焊接与整理。
细心处理好每一个焊点，保证焊接质量，焊好后剪掉多余的引线。
⑧连接电源，注意正负极的方向。
⑨接通电源，将耳机插入耳机插口，对话筒讲话，听耳机是否将声音放大，调试RP1，听声音放大或减小，以此检测RP1是否能够正常工作。
自制助听器苦尽甘来记前年以来，多次回家给我的印象是，近80岁的老太太岁数有点大了。
每每闲聊，老太太总是聚精会神地听着，可多次的追问、可笑的应答以及开电视巨大的声响，使我心里觉得有许些凉意：老太太患了老年性耳聋，并有加重的趋势。
这一点已得到证实，她亲自给我说右边的耳朵越来越不如左边的好使了。
作为远在外地的不孝之子，知道老太太耳背已经这么长时间了还无动于衷，天理难容啊！受良心的驱使，今年春节回石家庄后，我开始关注助听器的事情。
在网上查阅了有关资料，原装的助听器虽好看、实用，但内部简单的电路和可观的价位，使我打消了采购的念头，凭着自己多年的无线电爱好和齐全的工具等条件，完全可以自己动手组装一台助听器，随即敲定了“小巧玲珑、携带方便、性价比高、操作简单”的制作原则。
于是乎在网上、书上翻查了大量的电路图，通过对比、分析，认为采用TB 505高增益的助听器专用集成电路方案比较合适。
电路图如下：以下是网上对此电路的解释：TB505的内部电路设有一个低噪声、低漂移、高稳定度、自身补偿的高增益运算放大器。
在运算放大器的输出端接了一只超高β值的三级管，用以改善电路的降压特性，使其工作电压由1.55V降至1V时，电路仍能可靠工作。
在管脚①端可外接负反馈电路，调整运算放大器的增益，以改善助听器的音质。
在管脚②到地之间选择一只电阻，使输出电流调整在1.3mA左右，这时电路增益最好，消耗电流最小，噪声也最低。
该电路增益为72dB，谐振失真为2%，音量控制范围为43dB，允许功耗25mW，噪声低于1.2μV，输入阻抗8kΩ。
采用该集成电路组装耳聋助听器，灵敏度高，外电路元件少，可靠性高。
在图103-2中，BP为驻极体话筒微型拾音器，其负载可用助听器耳塞机或者其它高阻耳机，阻值为100～180Ω，RP为音量调节器，R2为限制信号电阻，C1为耦合电容，R3为电源过载保护电阻，R1为换能器电流调节电阻，C3为滤除高频谐波电容。
按电路选好元件，仔细安装，不需调整，即可收到满意效果。

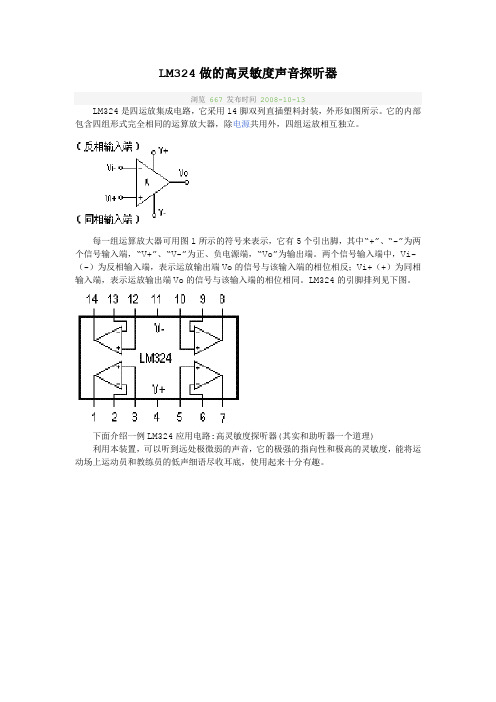

LM324做的高灵敏度声音探听器
浏览667发布时间2008-10-13
LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见下图。
下面介绍一例LM324应用电路:高灵敏度探听器(其实和助听器一个道理)
利用本装置，可以听到远处极微弱的声音，它的极强的指向性和极高的灵敏度，能将运动场上运动员和教练员的低声细语尽收耳底，使用起来十分有趣。
工作原理
电路见上图,装在特制筒子里的话筒，将一定方向上的声音接收下来(其他方向的声音被抑制)，送入放大器放大。
放大器由两级组成，第一级由LM324四运放中的一运放构成，有110倍增益的放大量，第二级由另一运放构成，有500倍增益的放大量。
这样高的放大能力，足以将极微弱的声音信号放大，由耳机输出。
利用它就能听到很远处人耳无法直接听到的微弱声音。
注意事项
1、LM324内集成了四个运放，这里只用了A和D，接线方法可参照上图
2、R1=R2，取值范围在10K---100K间
3、供电+6V---9V，可将两个（或三个）电池夹串联起来使用，
4、本机灵敏度极高，试机时不要靠近MIC讲话!。
第1篇一、实验目的1. 了解助听器的基本组成和工作原理。
2. 学习助听器组装的步骤和技巧。
3. 培养学生的动手能力和团队协作精神。
二、实验原理助听器是一种利用电子技术来放大声音，帮助听力障碍者听到声音的装置。
其主要组成部分包括拾音放大电路、放大输出电路、电源电路等。
助听器的工作原理是：拾音放大电路将拾取到的声音信号转换成电信号，经过放大输出电路放大后，通过耳机还原出声音。
三、实验器材1. 分立元件：电源开关、电池、电阻器、电容器、电位器、晶体管、传声器、耳机等。
2. 仪器：示波器、万用表、电烙铁、焊接工具、电路板等。
四、实验步骤1. 设计电路图：根据实验要求，设计出助听器的电路图，包括电源电路、拾音放大电路、放大输出电路等。
2. 准备元件：根据电路图，准备所需的分立元件，包括电阻器、电容器、电位器、晶体管、传声器、耳机等。
3. 组装电路：将准备好的分立元件按照电路图连接到电路板上，注意焊接质量和电路的完整性。
4. 测试电路：使用示波器和万用表测试电路的各个部分，确保电路能够正常工作。
5. 调试电路：根据测试结果，对电路进行调试，确保助听器的音质和音量达到最佳效果。
6. 组装助听器：将调试好的电路装入助听器的外壳中，确保各个部分连接牢固。
7. 测试助听器：将组装好的助听器接入电源，使用传声器拾取声音，通过耳机还原出声音，测试助听器的性能。
五、实验数据1. 电源电路：电源电压为1.5V，电流为100mA。
2. 拾音放大电路：输入信号幅度为0.5V，输出信号幅度为5V。
3. 放大输出电路：输入信号幅度为5V，输出信号幅度为10V。
4. 助听器音质：音质清晰，无明显失真。
六、实验结果与分析通过本次实验，成功组装了一台助听器，并对其性能进行了测试。
实验结果表明，助听器能够将拾取到的声音信号放大，并通过耳机还原出声音，达到助听的效果。
在实验过程中，我们学习了助听器的基本组成和工作原理，掌握了助听器组装的步骤和技巧。
LM324---自制电脑驻极体话筒麦克风【前置】放大器---解决声音小的问题采用四运放LM324设计的高灵敏度声音探听器左手665收藏时间：2017年3月13日10：03 来源: 互联网关键字：四运放LM324 高灵敏度声音探听器采用四运放LM324设计的高灵敏度声音探听器LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
LM324 pdf 每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见下图。
下面介绍一例LM324应用电路:高灵敏度探听器(其实和助听器一个道理) 利用本装置，可以听到远处极微弱的声音，它的极强的指向性和极高的灵敏度，能将运动场上运动员和教练员的低声细语尽收耳底，使用起来十分有趣。
工作原理电路见上图,装在特制筒子里的话筒，将一定方向上的声音接收下来(其他方向的声音被抑制)，送入放大器放大。
放大器由两级组成，第一级由LM324四运放中的一运放构成，有110倍增益的放大量，第二级由另一运放构成，有500倍增益的放大量。
这样高的放大能力，足以将极微弱的声音信号放大，由耳机输出。
利用它就能听到很远处人耳无法直接听到的微弱声音。
注意事项1、LM324内集成了四个运放，这里只用了A和D，接线方法可参照上图2、R1=R2，取值范围在10K---100K间3、供电+6V---9V，可将两个（或三个）电池夹串联起来使用，4、本机灵敏度极高，试机时不要靠近MIC讲话!关键字：四运放LM324 高灵敏度声音探左手665收藏时间：2017年3月13日10：03自制电脑驻极体话筒麦克风放大器，解决电脑麦克风声音小的问题。
用LM324制作耳聋助听器
本例介绍一款采用LM324集成运算放大电路制作的耳聋助听器，它具有放大增益高、易于制作等特点，有关电路如图所示。
电路原理
该耳聋助听器电路由传声器BM、音量电位器RP和两级放大电路组成。
第一级放大电路由四运算放大器IC内部的放大器A1和电阻器R2～R5电容器C1～C3组成。
第二级放大电路由IC内部的放大器A2和电阻器R6、R7、电容器C4、C5组成。
产音信号经传声器BM拾取并转换为电信号后，经C1、R4从IC的2脚加入，经IC内放大器A1放大(放大增益为100倍左右)后从1脚输出，再经C3、RP、C4和R6从IC的13脚输入，经IC的放大器A2进一步放大(放大增益为500倍)后，通过外接耳机还原出声音。
元器件选择
R1～R7选用1／4W碳膜电阻器。
C1选用涤纶电容器或独石电容器；C2～C6均选用耐压值为16V的电解电容器。
IC选用LM324四运放集成电路(A1
和A2为其内部的两个运算放大器)。
RP选用带开关的微型合成膜电位器。
BM选用高灵敏度驻极体传声器。
右图为其线路板图，可供参考。
