人教版九年级物理电路图专项练习题

人教版初中物理九年级电学部分电路图专题练习（含答案）1．连接图中，一只灯泡的实物电路。

2．根据下面的实物电路在右边的方框内画出相应的电路图。

3．根据图的实物示意图，在右边虚线框内画出对应的电路图。

4．根据如图所示的实物连接图，在虚线框内画出对应的电路图并标明元件符号。

5．根据如图1所示的电路图，用笔画线代替导线，把图2的实物连接起来。

（要求导线不能交叉）6．用笔画线代替导线，按照电路图连接实物图。

7．将图中的实物对应的电路图画在虚线右边。

8．根据如图所示的实物电路，请你在方框内画出对应的电路图。

9．如图所示为一实物电路，请在虚线方框内画出对应的电路图。

10．根据如图所示的电路图，用笔画线代替导线，连接实物电路。

（要求导线不能交叉）11．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡12．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。

13．根据实物图，在虚线框内画出电路图（要求标出L1，L2，S1，S2的位置）14．根据电路图连接电路，请用笔画线代替导线将图乙连好。

15．请根据图1的实物图在如图2方框内画出对应的电路图。

16．根据图所示的电路图连接实物图。

17．根据实物图画出相应的电路图。

18．根据图中所示的实物连接图，在右边的方框中画出电路图。

19．请根据电路图（如图所示），用笔画线代替导线把实物元件连接起来。

注意：实物图导线不得交叉。

20．请你在方框内画出实物图的电路图。

21．按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。

22．根据如图所示的实物连线图，在虚线框中画出对应的电路图。

（要求连线横平竖直，尽量使电路图简洁美观）23．按如图所示的实物连接图，在方框内画出相应的电路图。

24．画出该实物电路严格对应的电路图。

25．根据左边的电路图，连接右边的实物图。

26．根据如图甲所示的电路图，用笔画线代替导线将图乙中的实物连接起来。

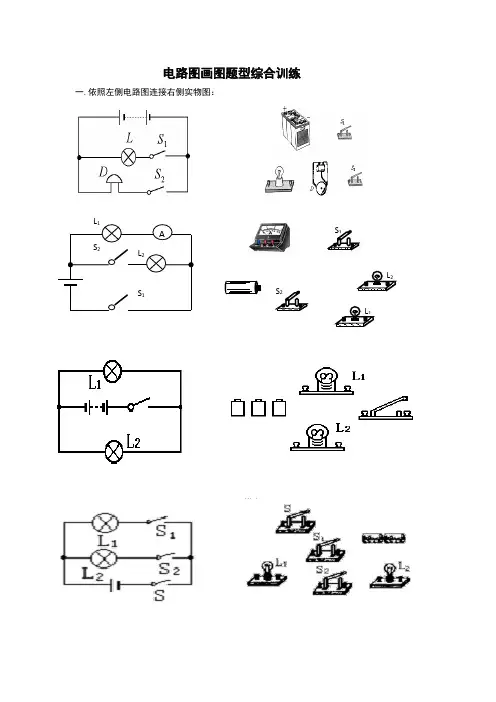

电路图画图题型综合训练一.依照左侧电路图连接右侧实物图：AL 1L 2S 1S 2S 1S 2L 2L 1二.依照实物图画电路图：＋ － ＋ － ＋ －S L 1L 2A 1A 2＋ － ＋ － ＋ －L 1 L 2A 1A 2A 3 S三.有滑动变阻器的电路图连接训练：1.如图，请用笔划线代替导线完成实物电路连接，使滑动变阻器接入电路的阻值最大。

2．如图所示的是未连接完整的测量“小灯泡电阻变化”的实验电路，请你用笔画线代替导线将实物电路连接完整（要求：滑片P向右移动时，小灯泡变亮）3.两灯串联，电流表测电路中电流，电压表测灯L1两端电压，滑动变阻器控制两盏灯的亮暗，当滑片向左移动时灯泡变亮，电路中最大电流约为0.5A，电源电压6V.4.如下图，现有两只小灯泡、一只开关、一个滑动变阻器，6V的电源，导线若干，请你设计一个电路图，要求：（1）开关控制两只小灯泡；（2）滑动变阻器的滑片向右滑动时，小灯泡L1变亮，L2的亮度不变，请将电路图画在左边的方框内，并根据电路图连接好右边的实物图.5.如下图所示，要使滑动变阻器的滑片向左移动时，灯泡变亮，按要求完成电路图并按这个电路图把右图的实物连接起来.6.根据实物图，蓄电池的右边接线柱为正极，画出相应的电路图。

（在方框内画图）7.在如图所示的电路中，以笔线代替导线，补两根导线，要求：①电键S闭合后，小灯才能发光。

②向左移动滑动变阻器的滑片P，小灯泡L亮度不变；电流表的示数变大。

四．家庭电路的连接：1.请把下边的家庭电路连接完成.2.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒.3.图甲是家庭中常用的一种插线板。

使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压：如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式4.小红家卧室安装了两盏“220V 1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。

1.按图所示的实物图画电路图..5.根据右边电路图连接实物图9如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。

在右边画出电路图10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

．18、将右图的电路元件按左边图连接成实物图．(要求导线不交叉)5.请将下图中的元件连接成并联电路,开关S1控制整个电路,S2控制L2,电流表测L1的电流.并画出电路图.3.请根据下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。

8.在左下图的电路中只改动一根导线，使两只电流表分别测量干路和某条支路的电流，要求：在需改动的导线上打叉，用笔将改动后的导线画出，导线不要交叉．9、请你改动右上图中导线的连接位置，使电路中的两只灯泡并联．（在需要改动的导线上画“×”，然后用铅笔画出这根导线改动后的连接位置．）15、某同学在做用电流表测电流的实验中连接成如左下的电路测灯泡的电流．（1）该图测B灯的电流，电流表的连接有什么错误？（2）如果要测A灯的电流，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出．（3）在（2）问改动的基础上，若要测通过A、B两灯的电流之和，而且又允许再动一根导线上一个端点的接线位置，请在图中用虚线标出．5.在学校传达室安装一个电铃、一个电灯和一个电池组，并在前后门各装一个开关。

要求：前门来人按下开关电铃响，后门来人按下开关电灯亮。

请设计一个电路，并按设计连接右上图的实物图。

12.如图是某同学设计的电路，他想利用电流表测量小灯泡L2中的电流，请你：a．画出相应的电路图；b．在图中改动一根导线，使电流表能直接测出两只电灯泡中的总电流，画出这根导线，并把改动后的电路图画出来．22.（2009•兰州）根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．25.请根据图甲所示的电路图，将图乙中的实物用铅笔线表示导线连接起来．的亮度可35.请在图中用铅笔连线代替导线，把各电路元件连接起来，要求：开关同时控制两盏灯，灯L2随意调节，电流表测量干路电流，并绘出电路图．43.同学们在探究“并联电路中干路电流与各支路电流关系”的实验时，设计了如图所示的电路图：（1）请你根据电路图连接实物图．45.（2004•郴州）现有如下器材：一个电池组，三个开关，两个灯泡L1、L2，导线若干．请你按以下要求在左面画出你设计的电路图．要求：①L1、L2并联；②S1控制L1和L2；③S2只控制L281．测未知电阻R的阻值，请你将右上图中的器材正确的连接，画出电路图。

人教版九年级物理第十六章电压电阻画图题专项练习卷I参考答案一．作图题。

1．如图为亮度可调的台灯的电路图，其中AB是一根电阻丝，OP是滑片，可绕O点旋转，P端与电阻丝接触良好，请将图中的电路图补充完整。

要求：滑片OP顺时针转动时，电灯变亮。

【解答】解：根据题意可知，滑片OP顺时针转动时，电灯变亮，这说明灯泡与变阻器串联，通过灯泡的电流变大，根据欧姆定律可知，电路中的电阻减小，变阻器接入电路的电阻变小，故应接OB接线柱，如图：2．在如图所示电路中的〇里填上适当的电表符号，使之在闭合开关S后，完全相同的两灯均能正常发光。

【解答】解：要使电路能正常工作，与电源并联的电表必为电压表，要使灯L2正常工作，与L2串联的电表必为电流表，所以正确的电表符号如下图所示：3．在图电路中的O处填入电表符号，使之成为正确的电路。

【解答】解：电流表与被测电路串联，电压表与被测电路并联；由图知，最上边的〇与电源并联，所以是电压表；左边的〇与灯泡串联，是电流表；右边的〇与电阻并联，为电压表，如图所示：。

4．如图所示，甲、乙均为理想电表，当开关S闭合后，灯L1、L2都能发光，请在相应的圆圈内标出电压表或电流表的符号。

【解答】解：由图可知，甲表串联在电路中，为电流表；乙与两个灯泡并联，为电压表，如图所示：5．开关闭合后，图中的两个灯泡都能正常发光，请在图中的“〇”中填上电流表和电压表的符号。

【解答】解：由图可知，上面的电表与灯泡L1是串联的，所以为电流表；下面的电表与灯泡L1是并联的，为电压表，如图所示：6．如图所示，在a、b、c的“〇“内填上适当的电表，且保证两灯均正常发光。

【解答】解：由图可知，a表与L1并联，b表与L2并联，c表与L2串联；电流表的电阻很小，相当于导线；电压表的电阻很大，相当于断路；则为了避免短路，则a、b不能为电流表；为避免断路，c不能为电压表，因此a是电压表，b是电压表，c是电流表；7．在如图中的圆圈里填上适当的电表符号，使其组成串联电路。
