地下水监测信息系统

地下水与地表水联合调度智能监控系统在水资源管理领域，地下水与地表水联合调度智能监控系统正逐渐成为保障水资源合理利用和可持续发展的关键手段。

这一系统通过先进的技术手段，实现对地下水和地表水的实时监测、分析和调度，从而提高水资源的利用效率，保障供水安全，保护生态环境。

一、系统的构成与工作原理地下水与地表水联合调度智能监控系统通常由监测设备、数据传输网络、数据处理中心和调度决策平台等部分组成。

监测设备是系统的“眼睛”，包括安装在地下水位观测井中的传感器、河流和湖泊中的水位和流量监测仪器等。

这些设备能够实时采集地下水和地表水的水位、流量、水质等数据，并将其转化为电信号。

数据传输网络则是系统的“神经”，负责将监测设备采集到的数据快速、准确地传输到数据处理中心。

目前，常用的传输方式包括有线网络（如光纤）和无线网络（如4G/5G），确保数据的及时性和可靠性。

数据处理中心是系统的“大脑”，对接收的数据进行存储、整理、分析和计算。

通过运用各种数学模型和算法，对地下水和地表水的动态变化进行预测，评估水资源的供需状况，为调度决策提供依据。

调度决策平台是系统的“指挥中心”，工作人员根据数据处理中心提供的分析结果和决策建议，制定合理的水资源调度方案，并通过远程控制设备实现对取水、输水和排水等设施的精准调控。

二、系统的主要功能1、实时监测与数据采集系统能够实现对地下水和地表水的 24 小时不间断监测，及时获取水位、流量、水质等关键数据。

这些数据不仅反映了水资源的当前状态，也为后续的分析和决策提供了基础。

2、数据分析与预测利用历史数据和实时监测数据，系统可以建立数学模型，对未来一段时间内地下水和地表水的变化趋势进行预测。

这有助于提前做好水资源的调配准备，应对可能出现的干旱或洪涝等情况。

3、水资源评估与供需平衡分析通过对监测数据的深入分析，系统能够评估水资源的总量、可利用量以及不同区域、不同行业的用水需求，从而确定水资源的供需平衡状况。

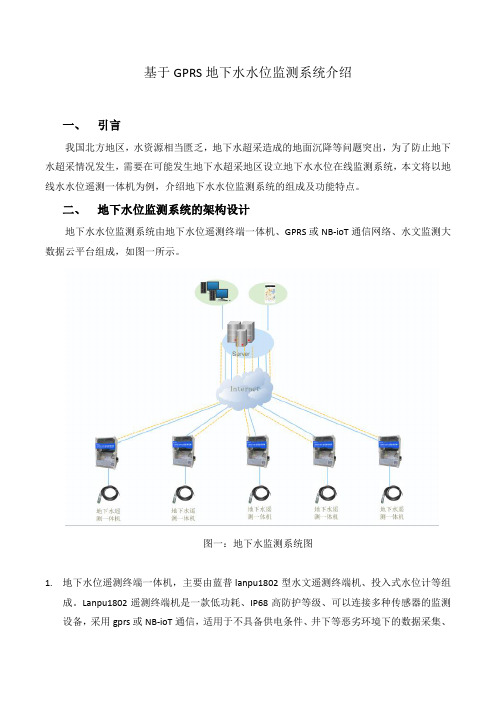

基于GPRS地下水水位监测系统介绍一、引言我国北方地区，水资源相当匮乏，地下水超采造成的地面沉降等问题突出，为了防止地下水超采情况发生，需要在可能发生地下水超采地区设立地下水水位在线监测系统，本文将以地线水水位遥测一体机为例，介绍地下水水位监测系统的组成及功能特点。

二、地下水位监测系统的架构设计地下水水位监测系统由地下水位遥测终端一体机、GPRS或NB-ioT通信网络、水文监测大数据云平台组成，如图一所示。

图一：地下水监测系统图1.地下水位遥测终端一体机，主要由蓝普lanpu1802型水文遥测终端机、投入式水位计等组成。

Lanpu1802遥测终端机是一款低功耗、IP68高防护等级、可以连接多种传感器的监测设备，采用gprs或NB-ioT通信，适用于不具备供电条件、井下等恶劣环境下的数据采集、存储、传输等。

该设备安装于地下水位监测井内，定时采集地下水的水位水温数据，通过无线网络定时远传给监测中心2.遥测终端机将采集到的来自水位计的信号通过GPRS或NB-ioT传输到监测中心，完成流量数据的上报功能，供上位机分析处理，是连接现场监测设备和监测中心之间纽带。

3.水文监测大数据平台是地下水位、雨量等监测参数的统一平台，平台采用蓝普科技云平台技术，支持万台数据并发和实时状态展示，可以图形化的展示监测数据，并实现数据查询，统计分析等功能，蓝普云平台支持b/s系统访问，和Android远程访问，符合市、省或国家级的综合监测平台数据接口规范，方便对接。

三、地下水位遥测终端一体机特点地下水水位监测一体机由蓝普科技lanpu1802遥测终端机和高精度压力传感器组成，遥测终端机电路板的设计结构如图二所示。

图2 LANPU-1802水文遥测终端机遥测终端机集水位等数据采集、无线通信等多功能于一体，外围接口电路，包括2路485接口、2路232接口、8路干点输入、8路继电器输出、2路4-20mA输出、4路4-20mA输入或0-5V输入，可以同时采集多个监测参数。

第 6 期2023 年 12 月NO.6Dec .2023水利信息化Water Resources Informatization0 引言国家地下水监测工程共建设国家级地下水自动监测站 20 469 个，建成覆盖全国的国家地下水自动监测系统，监测站网密度和频次显著提高，水位、水温、水质等自动监测信息通过地下水监测站 RTU 设备由公网每日发送至国家地下水监测系统接收平台。

2022 年，国家地下水自动监测系统共约产生 2.46 亿条数据，自运行以来累计接收及发送的数据量超过 12 亿条。

现代化水文监测技术带来了海量监测数据，数据的处理和管理面临巨大挑战[1]。

地下水监测工程虽然建设了大量站点，但监测站仍存在分布不均匀的情况，部分地下水超采区站点密度不足或密度处于 GB/T 51040—2014《地下水监测工程技术规范》[2]规定的密度下限。

另外，国家地下水监测工程要求地下水自动监测系统数据月到报率和交换率不低于 95%，完整率不低于 90%，虽然目前国家地下水监测系统实际运行“三率”高于《地下水监测工程技术规范》要求，但仍无法实现所有监测站点全部到报。

地下水自动监测在采集、传输、解析数据的过程中，虽然单站异常率较低，但由于总站数多，实时监测数据量较大，故异常数据总量仍较大。

为确保监测数据可以为治理考核、科学评价提供坚实基础，避免由于舍弃数据或数据不准确带来的成果偏差，充分发挥工程和数据效益，地下水监测数据和数据应用必须做到提质增效及精益求精。

目前，地下水数据处理还存在经验、认知、方法不足的情况，地下水数据治理尚未形成数据治理体系，存在的主要技术问题包括：1） 海量历史数据和实时数据整合处理难度大、复杂性高。

地下水监测数据来源多样，包括历史人工监测、国家站自动监测、地方站监测、外部委共享交换等数据，由于不同时期的建设标准不一致，地下水监测历史上还存在大量未整编数据，实时入库的数据须在某一规则下与历史资料在完整性、一致性、准确性、合理性、代表性[3]等维度相衔接，地下水数据治理缺少完整的治理体系且无可借鉴的规则和技术经验。

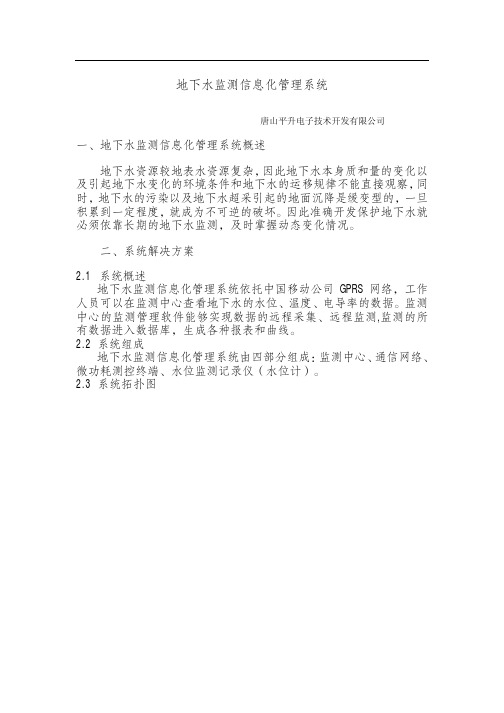

地下水监测信息化管理系统唐山平升电子技术开发有限公司一、地下水监测信息化管理系统概述地下水资源较地表水资源复杂，因此地下水本身质和量的变化以及引起地下水变化的环境条件和地下水的运移规律不能直接观察，同时，地下水的污染以及地下水超采引起的地面沉降是缓变型的，一旦积累到一定程度，就成为不可逆的破坏。

因此准确开发保护地下水就必须依靠长期的地下水监测，及时掌握动态变化情况。

二、系统解决方案2.1 系统概述地下水监测信息化管理系统依托中国移动公司GPRS网络，工作人员可以在监测中心查看地下水的水位、温度、电导率的数据。

监测中心的监测管理软件能够实现数据的远程采集、远程监测,监测的所有数据进入数据库，生成各种报表和曲线。

2.2 系统组成地下水监测信息化管理系统由四部分组成：监测中心、通信网络、微功耗测控终端、水位监测记录仪（水位计）。

2.3 系统拓扑图2.4 监测中心2.4.1 中心软件系统概述该软件是地下水监测系统专用软件，采用B/S结构，由系统管理员负责管理，领导者或其它工作人员经授权后可在自己的计算机上通过局域网访问服务器，可进行权利范围内的操作。

如果需要，该软件可以在INTERNET公网上发布，被授权者在任何地方的计算机上都可以通过INTERNET公网访问和操作该系统。

该软件采用模块结构，主要包括两大模块：一个是人机界面、另一个是通讯前置机。

每个模块又由若干小模块组成。

通讯前置机软件主要负责监控中心与现场设备的通信，它具有强大的兼容性，可支持任何厂家生产的GPRS、CDMA、MODEM、RS485等通信产品，支持多种通信方式共存一个系统。

人机界面包括基础数据管理、远程操作、人工录入、数据查询、数据报表、数据分析、地图管理等多项内容，可根据不同客户的不同需求设计组合成个性化的监控与管理系统软件。

2.4.2 监测中心配置硬件：中心具备宽带网络（类型：光纤、网线、ADSL等），并绑定固定IP。

一台专用计算机，放在机房，作为固定IP服务器，将服务器操作系统和数据库软件和系统监控软件装在里面，存贮数据，保证其24小时在线。

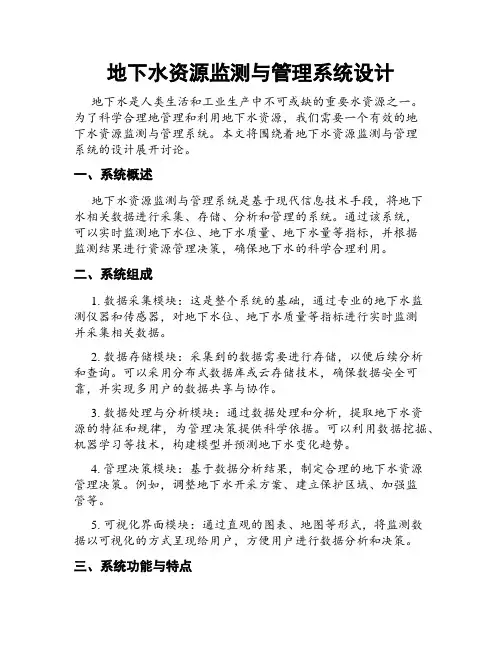

地下水资源监测与管理系统设计地下水是人类生活和工业生产中不可或缺的重要水资源之一。

为了科学合理地管理和利用地下水资源，我们需要一个有效的地下水资源监测与管理系统。

本文将围绕着地下水资源监测与管理系统的设计展开讨论。

一、系统概述地下水资源监测与管理系统是基于现代信息技术手段，将地下水相关数据进行采集、存储、分析和管理的系统。

通过该系统，可以实时监测地下水位、地下水质量、地下水量等指标，并根据监测结果进行资源管理决策，确保地下水的科学合理利用。

二、系统组成1. 数据采集模块：这是整个系统的基础，通过专业的地下水监测仪器和传感器，对地下水位、地下水质量等指标进行实时监测并采集相关数据。

2. 数据存储模块：采集到的数据需要进行存储，以便后续分析和查询。

可以采用分布式数据库或云存储技术，确保数据安全可靠，并实现多用户的数据共享与协作。

3. 数据处理与分析模块：通过数据处理和分析，提取地下水资源的特征和规律，为管理决策提供科学依据。

可以利用数据挖掘、机器学习等技术，构建模型并预测地下水变化趋势。

4. 管理决策模块：基于数据分析结果，制定合理的地下水资源管理决策。

例如，调整地下水开采方案、建立保护区域、加强监管等。

5. 可视化界面模块：通过直观的图表、地图等形式，将监测数据以可视化的方式呈现给用户，方便用户进行数据分析和决策。

三、系统功能与特点1. 实时监测：系统能够实时监测地下水位、地下水质量等指标，并及时报警。

这样可以及时发现异常情况，采取措施避免灾害的发生。

2. 数据分析：系统能够对采集到的数据进行处理与分析，提取地下水资源的特征和规律。

这可以帮助管理者了解地下水资源状况，制定合理的管理策略。

3. 管理决策支持：基于数据分析结果，系统能够提供科学合理的管理决策支持。

管理者可以依据系统提供的数据和预测结果，制定地下水资源合理开采方案。

4. 多用户共享：系统支持多用户的数据共享与协作，可以实现不同部门之间的信息交流与共享。

地下水位动态监测与数据采集系统地下水位动态监测与数据采集系统地下水位动态监测与数据采集系统是一种用于实时监测地下水位变化并采集相关数据的技术系统。

随着人口的增加和工业化的加快，地下水资源的管理变得越来越重要。

而地下水位动态监测与数据采集系统的出现，为地下水资源的合理利用提供了有力的支持。

该系统使用了一系列传感器和仪器，如水位传感器、数据采集仪和数据传输设备等。

它们被安装在地下水位的监测点位上，能够实时地测量并记录地下水位的变化。

这些数据可以通过无线通信技术传输到中心服务器上进行存储和分析。

通过地下水位动态监测与数据采集系统，我们可以实时了解地下水位的变化趋势。

这对于水资源管理者来说非常重要，他们可以根据这些数据制定相应的调控措施，确保地下水资源的合理利用。

比如，在干旱季节，当地下水位下降到一定程度----宋停云与您分享----时，系统会自动发送警报，提醒管理者采取相应的水资源保护措施，如限制用水、加大补给等。

此外，地下水位动态监测与数据采集系统还可以帮助我们了解地下水与地表水之间的关系。

通过对地下水位与地表水位的监测和分析，我们可以了解二者之间的相互作用，为水资源管理和生态保护提供科学依据。

除了地下水位的监测，该系统还可以采集其他相关数据，如水质、温度等。

这些数据可以帮助我们更全面地了解地下水资源的情况，并为环境保护和水资源管理提供更准确的数据支持。

总之，地下水位动态监测与数据采集系统的出现为地下水资源的合理利用和保护提供了重要的技术支持。

它可以实时监测地下水位的变化，并采集相关数据，为水资源管理者和环境保护部门提供科学依据。

随着技术的不断进步，相信这个系统将发挥越来越重要的作用，促进地下水资源的可持续利用和保护。

----宋停云与您分享--------宋停云与您分享----。

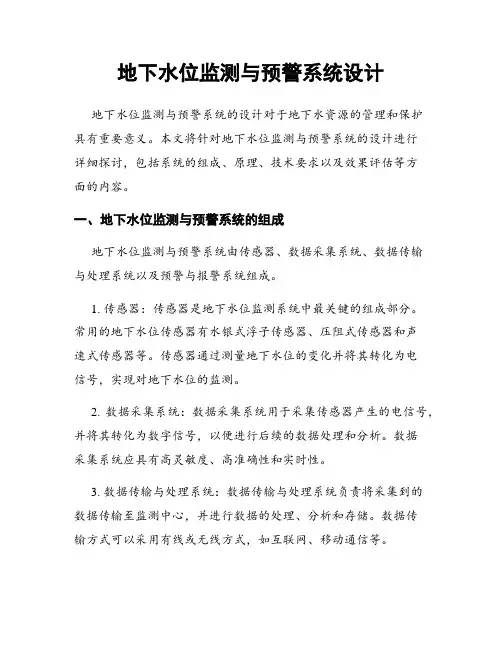

地下水位监测与预警系统设计地下水位监测与预警系统的设计对于地下水资源的管理和保护具有重要意义。

本文将针对地下水位监测与预警系统的设计进行详细探讨，包括系统的组成、原理、技术要求以及效果评估等方面的内容。

一、地下水位监测与预警系统的组成地下水位监测与预警系统由传感器、数据采集系统、数据传输与处理系统以及预警与报警系统组成。

1. 传感器：传感器是地下水位监测系统中最关键的组成部分。

常用的地下水位传感器有水银式浮子传感器、压阻式传感器和声速式传感器等。

传感器通过测量地下水位的变化并将其转化为电信号，实现对地下水位的监测。

2. 数据采集系统：数据采集系统用于采集传感器产生的电信号，并将其转化为数字信号，以便进行后续的数据处理和分析。

数据采集系统应具有高灵敏度、高准确性和实时性。

3. 数据传输与处理系统：数据传输与处理系统负责将采集到的数据传输至监测中心，并进行数据的处理、分析和存储。

数据传输方式可以采用有线或无线方式，如互联网、移动通信等。

4. 预警与报警系统：预警与报警系统可以根据实时的地下水位数据进行预测，一旦发现地下水位异常波动或超过预设阈值，系统将及时发出警报，以提醒管理人员采取相应的措施。

二、地下水位监测与预警系统的工作原理地下水位监测与预警系统的工作原理基于地下水位传感器的信号采集、传输与处理。

首先，传感器测量地下水位的变化，并将其转化为电信号。

然后，数据采集系统将电信号转化为数字信号，并通过数据传输与处理系统将数据传输至监测中心。

最后，在监测中心进行数据的处理与分析，根据预设的模型和算法进行地下水位的预测与预警，并触发预警与报警系统。

三、地下水位监测与预警系统的技术要求1. 系统的稳定性与可靠性：地下水位监测与预警系统应具有良好的稳定性和可靠性，能够长时间稳定运行，随时提供准确的地下水位数据和预警信息。

2. 数据的准确性与实时性：地下水位数据的准确性是地下水位监测与预警系统的核心要求。

系统应能够实时地采集、传输和处理数据，以确保准确的地下水位监测结果和预警信息。
