自来水厂监控系统解决方案一、自来水厂的情况简介城市供水调度监控系统的主要目的是解决自来水公司对供水各环节监测点的数据采集和监控。
该系统由监控中心和各个水源监测点组成,各个水源监测点的数据采集终端可监视和采集水位、压力、流量、浊度、余氯、泵频等各种数据,供控制中心及有关部门分析和决策取用,提高工作效率,保证供水质量，满足日益增产的用水量的需求。
城市供水调度监控系统可以对远程现场的运行设备进行监视和控制，以实现管道压力、水流量的数据传送及阀门开关的自动控制,降低了故障率和提高了对系统的反应时间.便于及时迅速的了解及控制远端管道及阀门，低故障率和检修的时间，减少停水次数.各水源监测点的数据采集终端可自动采集管道压力、水流量的实时数据与开关状态等数据，信息传输到自来水公司的监控中心，监控中心通过对传输回的数据进行分析，可找到出故障的地点,从而当一个远端出现故障时，能在最短的时间内解决问题，恢复供水,提高了整体的服务水平，从而实现了城市供水的信息化、现代化。
二、可编程控制器在水厂的使用可编程控制器(PLC）最初是用来代继电器控制线路完成逻辑功能.近年来，由于世界电子技术突飞猛进的发展，特别是微处理器和数字技术的发展已使可编程控制器的性能和功能有很大的提高。
先进的可编程控制器不但能完成复杂的逻辑控制功能,而且也能完成对模拟量的处理，对过程变量可进行PID闭环控制。
编程软件、通信及人机接口的功能也越来越完善，编程软件和用于人机接口的图形化软件都运行在标准的计算机平台上。
正因为可编程控制器具有使用灵活、成本低、先进的网络以及可靠性高等特点，所以目前多数自来水公司都将可编程控制器作为数据采集终端来使用，通过丰富的网络资源将现场的情况送给中央控制室，所以它克服了传统控制方法的缺陷,提高了供水质量,降低了供水成本.三、自来水厂控制系统的描述3、1该控制系统硬件结构及控制原理全厂控制系统设两级组成集散控制系统，一级是厂中央控制室(上位管理),二级是区域控制工作站（现场控制站）。
《城市二次供水远程监控系统设计》篇一一、引言随着城市化进程的加快，城市供水系统的重要性日益凸显。
二次供水作为城市供水系统的重要组成部分，其运行状态直接关系到居民的生活质量。
然而，传统的二次供水管理模式存在诸多问题，如信息反馈不及时、管理效率低下等。
因此，设计一套城市二次供水远程监控系统显得尤为重要。
该系统能够实时监测供水状态，提高管理效率，保障供水安全，为城市供水管理提供有力支持。
二、系统设计目标城市二次供水远程监控系统的设计目标主要包括以下几个方面：1. 实现二次供水的实时监测，包括水质、水位、压力等参数的监测。
2. 提高管理效率，实现远程控制，降低人工成本。
3. 保障供水安全，及时发现并处理供水异常情况。
4. 提供数据支持，为供水系统的优化提供依据。
三、系统设计原则1. 可靠性：系统应具有较高的可靠性，确保在各种环境下都能稳定运行。
2. 实时性：系统应具备实时监测功能，确保数据信息的及时性。
3. 扩展性：系统应具有良好的扩展性，以适应未来城市供水的发展需求。
4. 易用性：系统应操作简便，界面友好，便于管理人员使用。
四、系统架构设计城市二次供水远程监控系统主要由以下几个部分组成：数据采集层、数据传输层、数据处理层和应用层。
1. 数据采集层：通过安装在水厂的传感器，实时采集二次供水的各项参数，如水质、水位、压力等。
2. 数据传输层：将采集到的数据通过无线通信网络传输至数据中心。
3. 数据处理层：对传输过来的数据进行处理，包括数据存储、数据分析等。
4. 应用层：通过人机交互界面，展示实时数据，实现远程控制和管理。
五、系统功能设计1. 实时监测：通过传感器实时监测二次供水的各项参数，如水质、水位、压力等。
2. 远程控制：通过应用层的人机交互界面，实现远程控制，包括启停泵站、调节水位等。
3. 报警功能：当监测到供水异常时，系统应自动报警，并通过手机短信、邮件等方式通知管理人员。
4. 数据统计与分析：对历史数据进行统计与分析，为供水系统的优化提供依据。

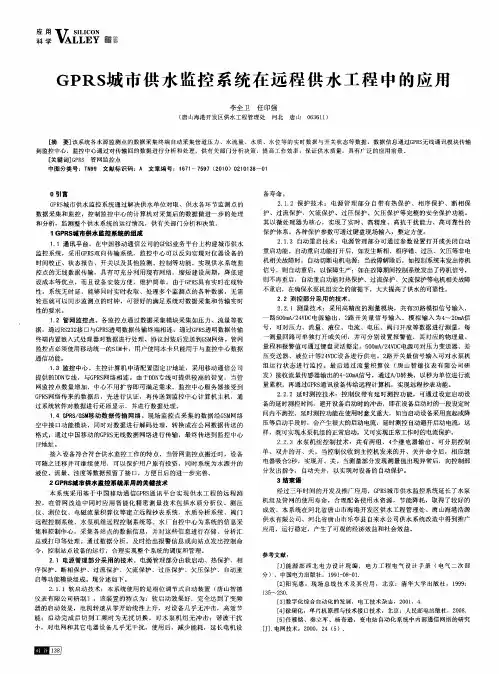

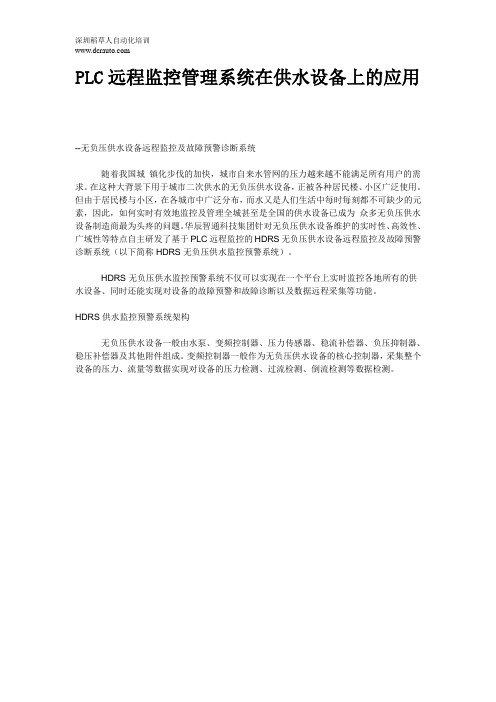

PLC远程监控管理系统在供水设备上的应用--无负压供水设备远程监控及故障预警诊断系统随着我国城镇化步伐的加快，城市自来水管网的压力越来越不能满足所有用户的需求。
在这种大背景下用于城市二次供水的无负压供水设备，正被各种居民楼、小区广泛使用。
但由于居民楼与小区，在各城市中广泛分布，而水又是人们生活中每时每刻都不可缺少的元素，因此，如何实时有效地监控及管理全城甚至是全国的供水设备已成为众多无负压供水设备制造商最为头疼的问题。
华辰智通科技集团针对无负压供水设备维护的实时性、高效性、广域性等特点自主研发了基于PLC远程监控的HDRS无负压供水设备远程监控及故障预警诊断系统（以下简称HDRS无负压供水监控预警系统）。
HDRS无负压供水监控预警系统不仅可以实现在一个平台上实时监控各地所有的供水设备、同时还能实现对设备的故障预警和故障诊断以及数据远程采集等功能。
HDRS供水监控预警系统架构无负压供水设备一般由水泵、变频控制器、压力传感器、稳流补偿器、负压抑制器、稳压补偿器及其他附件组成。
变频控制器一般作为无负压供水设备的核心控制器，采集整个设备的压力、流量等数据实现对设备的压力检测、过流检测、倒流检测等数据检测。
HDRS无负压供水监控预警系统由HDRS远程安全通信网关、HDRS远程通信密钥及HDRS供水监控预警平台组成。
HDRS远程安全通信网关作为HDRS供水监控预警系统的数据采集端与变频控制器中的核心控制器（如PLC）连接，并与HDRS远程通信密钥形成VPN安全通道，再将采集到的数据通过GPRS/3G/以太网等方式上传至监控服务器中，并通过HDRS无负压供水监控预警平台强大的数据处理能力实现对无负压供水设备的压力、倒流、过流、变频故障等信息的实时监测，同时实现超流量报警、进压过压报警等报警动作，并通过手机短信或邮件等方式通知设备管理员。
HDRS无负压供水监控预警系统介绍1、HDRS无负压供水监控预警平台功能1 设备接入，设备可以在不同的可联网的地点方便的接入平台。
管网压力监测、管网压力监控系统管网压力监测系统概述管网压力监测系统适用于供水企业远程监测供水管网。
供水调度人员在管网监测中心即可远程监测全市供水管网的压力状况，以科学指挥各水厂启停供水设备、保障供水压力平衡，并及时发现和预测爆管事故。
1、管网压力监测系统示意图2、系统功能◆测点分布总览◆最新数据监测◆超限自动报警◆压力曲线分析◆智能数据统计◆历史数据查询◆用户信息管理◆测点信息设置电脑版—平升管网压力监测系统软件界面手机APP—平升管网压力监测系统软件界面3、系统特点4、监测方式和监测设备的选择提问1：水厂、泵站内的测压点怎么监测？解决方案：●采用市电供电一体式监测设备提问2：表井内的测压点怎么监测？解决方案：情况1——表井周边可破路、可供电，井外可安装设备时：●采用太阳能/市电供电一体式监测设备情况2——表井周边不可破路、不可供电，井外可安装设备时：●采用电池+太阳能/市电供电一体式监测设备●采用电池供电一体式监测设备5、应用案例案例1—山东某县级水司管网压力、流量监测系统山东某县自来水公司在管网主要节点布设了20个管网压力和流量监测点，以掌握整个管网的实时运行状态和运行数据，及时调度多个水厂对外供水，保障区域内的用水供应。
通信网络：水司内具备可上外网的固定IP，系统选用了公网专线的组网方式。
监控中心服务器上安装了我公司提供的网页版监控软件，水司管理人员可随时随地通过INTERNET登入该系统，查看管网运行状况。
监测设备：为保障数据的实时性，管网监测设备全部采用了太阳能供电一体式监测设备DATA-9201，安装于表井附近，数据更新频率设定为1分钟。
压力检测设备选用了DC12V供电、4~20mA输出的压力变送器。
流量检测设备选用了RS485输出的分体式超声波流量计。
设备安装现场：管网压力、流量监测现场案例2—甘肃兰州新区管网压力监测系统兰州新区给排水有限公司主要负责兰州新区范围内的供水管网、水厂的建设和生产运营工作。
自来水厂的自动化控制自来水厂的自动化控制是指通过自动化技术和设备，实现对自来水生产过程中的各个环节进行监测、控制和管理，以提高生产效率、降低运营成本、保障水质安全等目的。
本文将详细介绍自来水厂的自动化控制系统的组成、工作原理以及应用效果。
一、自动化控制系统的组成自来水厂的自动化控制系统主要由以下几个组成部分构成：1. 传感器和仪表：用于监测和测量自来水生产过程中的各项参数，如水位、流量、压力、温度等。
传感器将物理量转换为电信号，通过仪表进行显示和传输。
2. PLC（可编程逻辑控制器）：是自动化控制系统的核心部件，负责接收传感器和仪表的信号，并根据预设的逻辑程序进行控制。
PLC具有可编程性和可扩展性，能够实现多种复杂的控制功能。
3. 控制执行器：根据PLC的指令，对自来水生产过程进行控制。
常见的控制执行器包括电动阀门、泵站、调节阀等。
它们能够根据PLC的信号来控制水流、压力等参数。
4. 人机界面（HMI）：用于实现人机交互，即操作员通过触摸屏或键盘对自动化控制系统进行监控和操作。
HMI提供了直观的界面，方便操作员实时了解系统运行状态，并进行必要的调整和控制。
5. 数据采集与处理系统：负责对传感器获取的数据进行采集、存储和处理。
通过数据采集与处理系统，可以实现对自来水生产过程中各项参数的实时监测和历史数据的分析。
二、自动化控制系统的工作原理自来水厂的自动化控制系统的工作原理如下：1. 传感器和仪表将自来水生产过程中的各项参数转换为电信号，并传输给PLC。
2. PLC接收传感器和仪表的信号，并根据预设的逻辑程序进行处理和控制。
3. PLC根据控制逻辑，通过控制执行器对自来水生产过程进行控制，如调节阀门的开度、泵站的启停等。
4. 控制执行器根据PLC的指令，调整水流、压力等参数，以实现自来水生产过程的稳定和优化。
5. HMI提供了直观的界面，操作员可以通过触摸屏或键盘对自动化控制系统进行监控和操作，如查看参数、调整设定值等。
供水系统的运行状态监测和控制随着人类社会的持续发展和城市的扩张，供水问题已经成为城市发展和社会稳定的重要因素之一。
一个完善的供水系统不仅需要能够获得足够的水源，还需要能够将水源地的水源经过处理、储存、输送等环节送达到用户手中，并且保证水的质量符合国家相关标准。
然而，在供水系统的日常运行过程中，难免会出现一些问题，例如管道破裂、泄漏、供水中断等等。
这些问题不仅会给居民带来不便，还会对供水公司造成严重损失。
为了更好地管理供水系统，进行供水系统的运行状态监测和控制就显得尤为重要。
一、供水系统运行状态监测1. 远程监控随着信息技术的不断发展，现代供水系统已经可以实现远程监控。
远程监控包括 sensors（传感器）、基于云技术的数据收集和信息处理系统、可视化界面等。
这些监测装置可以实时地收集供水系统的各种运行数据，例如水压、水温、水质等信息，并将其传输到供水公司的控制室。
在控制室，工作人员可以通过数据分析、数据可视化等方法监测供水系统的运行情况，及时发现异常情况，并及时进行处理。
通过远程监控，供水公司在第一时间发现问题，有足够的时间进行处理，减少了系统停机时间，降低了运维成本和用户满意度。
2. 故障诊断在供水系统运行过程中，难免会出现故障，例如管道破裂、泄漏等。
当出现这类问题时，供水公司需要及时进行故障诊断和处理，以减少影响范围和损失。
目前，一些供水公司采用由专家推理和数据挖掘等方法构建的故障诊断模型。
该模型可以自动化地对供水系统中可能存在的问题进行排查，并生成故障诊断报告，帮助工作人员快速准确定位问题，并采取有针对性的措施进行修复，降低了系统停机时间和维护成本。
二、供水系统运行状态控制1. 智能调节在供水系统的运行过程中，有时需要进行流量和水压等参数的调节，来满足不同用户的需求。
在传统的调节方法中，一般需要人工来实现，由于不同时段和用户的变化，会带来一定的管理难度。
为了解决这个问题，一些供水公司引入智能调节技术，智能调节技术可以自动化地管理这些参数，确保水的流量和压力符合用户需求，并且可以根据不同时段和用户需求进行自适应调节。
关于城市自来水管网压力的监控摘要：为了实现大中城市的稳定供水，本文研究利用智能数据采集终端和SCADA系统，对远程现场的运行设备进行监视和控制，以实现自来水管网压力、管道压力监测、水流量的数据传送及阀门开关的自动控制，降低了故障率和提高了对系统的反应时间。
监控中心通过对传输回的数据进行分析，可找到出故障的地点，从而当一个远端出现故障时，能在最短的时间内解决问题，恢复供水。
关键词：智能数据采集终端；SCADA系统一、概述自来水厂及供水管网的压力监控来自城市自来水生产调度系统，是城市自来水现代化进程的一个标志，是促进自来水公司生产管理水平迈上新台阶的基本条件之一。
随着计算机技术、网络技术和工业控制技术的发展，自来水调度系统的技术发展已经有了长足的进步。
二、自来水供水调度系统的历史回顾在上世纪70年代以前，我国大部分的供水调度系统采用纯人工方式进行指挥。
一般管网中的加压站、水压控制点设有专人二十四小时值班，自来水厂的调度中心通过电话与其联系，从而获得实时的管网压力数据，根据压力情况和经验来指挥自来水厂的供水压力。
随着技术的发展，到80年代前后国内一些单位研制出了“三遥系统”（既遥测.遥控.遥信）。
主要由管网终端设备（远传压力表）、数传电台、调度中心台控制器以及模拟屏等几大部分构成，以实现数据自动采集和传输。
由于系统主要采用CMOS集成电路为主，结构复杂，故障率高，可用性及维护性都较差。
90年代按照开放的原则，基于分布式计算机网络以及关系数据库技术的能够实现大范围联网的SCADA/EMS系统称为第三代。
这一阶段是我国SCADA/EMS系统发展最快的阶段，各种最新的计算机技术都汇集进SCADA/EMS系统中。
第四代SCADA/EMS系统的基础条件已经成熟。
该系统的主要特征是采用Internet技术、面向对象技术、神经网络技术以及JA V A技术等技术，继续扩大SCADA/EMS系统与其它系统的集成，综合安全经济运行以及商业化运营的需要。
自来水供水远程实时监测系统设计方案摘要：随着全球人口不断增多，对自然资源不断索取，很多资源已经告急，水资源也是其中之一，用水需求在持续增长，而水资源会越用越少，因此怎样才能解决这一问题成为社会重点关注的话题。
应用科学化方式，对水资源进行实施监测，对区域水资源变化和使用情况进行动态监测，方便及时了解具体情况，将水资源合理调控，是保证经济社会长久发展的保障。
因此，为提高工作效率，使供水企业的生产调度指挥能力、设施保障得到提升，提出整套生产运行远程实时监测系统计划。
关键词：自来水；供水；远程；实时监测系统；设计方案目前，大部分供水企业主要承担着当地的生活、生产用水的取水、净化、过滤、供水等，由于生产地遍布各地，特别是水源站和水源井，给水和供水量很大的区域，供水管网在各个地区分散，若还是按照以往的人工检查超标，就会增加人工、时间成本，且数据汇总和监测情况滞后，在出现紧急情况时也不能处理，因此远程实时监测系统非常重要，本文主要论述生产运行过程中远程实时监测系统的设计方案。
一、简要讲解设计方案首先需要根据供水企业生产经营的主要特征和范围，建立相应运行远程实时监测系统。
系统的主要核心是根据供水企业的机关，成立相关生产调度机构，其中包含供水管网、自来水厂、水源井运行监测、针对大用户抄表计量等视频监测子系统和4个子系统、管网地理信息子系统等。
按照子系统的主要特征选择应用宽带、无线分组业务、光缆等网络。
主要针对供水企业生产时从下至上的收集信号、传递信号等问题，从而使从下至上的管理控制得以实现，让企业在生产过程中实现自动化、管理信息化。
经过实时控制和监测，使现代化调度指挥系统的作用得以展现，达到节约水资源的目的，实现经济效益和经济效益。
二、设计原则根据供水企业的具体情况考虑，设计需要保证稳定性、先进性、功能性、经济实惠，同时将日常维护检查、施工、操作处理等因素考虑进来，才能在时代进步的同时有改造、扩建的余地。
需要合理配置、高性价比，系统性能和质量有所保障，主要包含以下几点原则：1、适用性和先进性。
