电气二次控制回路基础介绍1. 导言电气二次控制回路是电力系统中常见的一种控制方式，它通过使用与主控制回路相连的辅助设备，对电力系统进行进一步的监测和控制。
本文将介绍电气二次控制回路的基本概念、组成部分和工作原理。
2. 什么是电气二次控制回路电气二次控制回路是电力系统中一种重要的辅助控制方式，它通过使用与主控制回路相连的辅助设备，对电力系统进行监测和控制。
电气二次控制回路通常由传感器、信号处理设备、逻辑控制器和执行器组成。
传感器负责采集电力系统的各种物理量，信号处理设备对采集到的信号进行处理和转换，逻辑控制器根据处理后的信号进行判断和决策，最终通过执行器对电力系统进行控制。
3. 电气二次控制回路的组成部分电气二次控制回路主要由以下几个组成部分构成：3.1 传感器传感器是电气二次控制回路中的重要组成部分，它负责将电力系统中的各种物理量（如电流、电压、温度等）转化为电信号或其他形式的信号，供信号处理设备进一步处理。
常见的传感器有电流互感器、电压互感器、温度传感器等。
3.2 信号处理设备信号处理设备是电气二次控制回路的核心部分，它负责对传感器采集到的信号进行处理、转换和放大。
信号处理设备可以根据不同的输入信号进行相应的处理，如滤波、放大、数字转换等。
经过信号处理设备的处理，原始的物理量信号将转化为适合逻辑控制器处理的信号。
3.3 逻辑控制器逻辑控制器是电气二次控制回路中的决策部分，它根据信号处理设备处理后的信号进行判断和决策，并输出相应的控制信号。
逻辑控制器通常采用数字逻辑或模拟逻辑进行运算和判断，其输出信号可以直接控制执行器的动作，实现对电力系统的控制。
3.4 执行器执行器是电气二次控制回路中的执行部分，它负责根据逻辑控制器输出的信号对电力系统进行相应的控制。
执行器可以是开关、继电器、电磁铁等，根据不同的控制需求选择合适的执行器。
4. 电气二次控制回路的工作原理电气二次控制回路的工作原理可以简单描述为以下几个步骤：4.1 传感器采集物理量电气二次控制回路中的传感器负责采集电力系统中的各种物理量，如电流、电压、温度等。

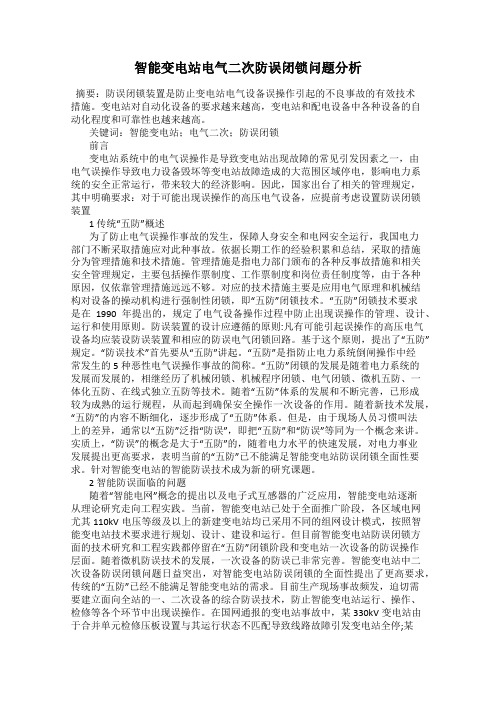

智能变电站电气二次防误闭锁问题分析摘要：防误闭锁装置是防止变电站电气设备误操作引起的不良事故的有效技术措施。
变电站对自动化设备的要求越来越高，变电站和配电设备中各种设备的自动化程度和可靠性也越来越高。
关键词：智能变电站；电气二次；防误闭锁前言变电站系统中的电气误操作是导致变电站出现故障的常见引发因素之一，由电气误操作导致电力设备毁坏等变电站故障造成的大范围区域停电，影响电力系统的安全正常运行，带来较大的经济影响。
因此，国家出台了相关的管理规定，其中明确要求：对于可能出现误操作的高压电气设备，应提前考虑设置防误闭锁装置1 传统“五防”概述为了防止电气误操作事故的发生，保障人身安全和电网安全运行，我国电力部门不断采取措施应对此种事故。
依据长期工作的经验积累和总结，采取的措施分为管理措施和技术措施。
管理措施是指电力部门颁布的各种反事故措施和相关安全管理规定，主要包括操作票制度、工作票制度和岗位责任制度等，由于各种原因，仅依靠管理措施远远不够。
对应的技术措施主要是应用电气原理和机械结构对设备的操动机构进行强制性闭锁，即“五防”闭锁技术。
“五防”闭锁技术要求是在1990年提出的，规定了电气设备操作过程中防止出现误操作的管理、设计、运行和使用原则。
防误装置的设计应遵循的原则:凡有可能引起误操作的高压电气设备均应装设防误装置和相应的防误电气闭锁回路。
基于这个原则，提出了“五防”规定。
“防误技术”首先要从“五防”讲起。
“五防”是指防止电力系统倒闸操作中经常发生的5种恶性电气误操作事故的简称。
“五防”闭锁的发展是随着电力系统的发展而发展的，相继经历了机械闭锁、机械程序闭锁、电气闭锁、微机五防、一体化五防、在线式独立五防等技术。
随着“五防”体系的发展和不断完善，已形成较为成熟的运行规程，从而起到确保安全操作一次设备的作用。
随着新技术发展，“五防”的内容不断细化，逐步形成了“五防”体系。
但是，由于现场人员习惯叫法上的差异，通常以“五防”泛指“防误”，即把“五防”和“防误”等同为一个概念来讲。
探究电气二次防误闭锁与微机防误闭锁在我国每年都会发生许多由于操作人员误操作而导致的重大事故，而且还造成了许多人员伤亡、设备损坏以及大面积停电等恶性事故，造成惨重的经济损失，因此，安装和使用电气防误操作装置已经成为建设或改造变电站和电厂必须考虑的重要环节。
电力系统必防的五大恶性事故如下：误分、合断路器；带负荷拉合隔离开关；带电挂接地线（合接地刀闸）；带接地线（接地刀闸）合隔离开关；误入带电间隔。
标签：电气；二次；防误闭锁；微机防误闭锁随着现代科学技术的不断进步，微机防误闭锁已取代传统的电气二次防误闭锁技术，成为了电力系统安全运行的重要措施，其已广泛应用于新建变电站，同时，许多装有机械防误闭锁的变电站也加快了微机防误闭锁的加装和改造的步伐，微机防误闭锁与一次设备操作手柄上设置的程序锁及综合自动化系统相配合，构成了较为完整的变电站防止电气误操作的技术防线，但是，是否利用微机防误闭锁系统就能够完全阻止运行值班人员、检修人员以及其他人员误操作？新建变电站在配置了微机防误闭锁系统后，是否可考虑不设计电气二次回路闭锁？类似此类的问题，还需要我们不断分析和探讨。
1、误操作事故原因的分析从误操作的过程来看，人为误操作由三个部分组成，包括运行值班人员、检修人员以及其它人员的误操作。
还有因操作二次回路绝缘损坏，造成的恶性事故的发生。
微机防误闭锁系统就是防止运行人员的误操作这类事故而采取的一种措施。
但是它是在微机（或模拟屏的单片机）上实现的，是虚拟的。
它只能满足运行值班人员的操作要求，并不能完全解决检修人员和其它原因的误操作问题。
因为在检修和试验过程中，这时的拉合是由检修人员执行，在不能依赖微机防误闭锁装置的前提下，电气二次回路联锁就成了最后一道防线。
此外，还有二次操作回路一点的绝缘破坏、无关的人员误碰等外力原因造成误操作事故。
2、电气二次防误闭锁与微机防误闭锁技术分析2.1电气二次防误闭锁与微机防误闭锁技术概述电气防误操作是建立在二次操作回路上的，它通过断路器、隔离开关的辅助接点，在其操作二次回路上串入并相互联锁来实现的防误操作。
浅谈电气二次防误闭锁与微机防误闭锁共同运行的必要性摘要：随着自动化技术的发展，电力网络的安全运行日益重要，一些改造的变电站和新建的变电站在设计、施工过程中舍弃了传统的电气二次防误闭锁措施，采用了现代的微机防误闭锁装置作为电气操作的唯一防误措施。
本文通过分析电气误操作的原因，对已运行变电站的防误闭锁改造为微机防误闭锁装置，以及新建变电站防误闭锁问题等提出了一些见解。
关键词：二次防误闭锁微机防误闭锁共同运行1、前言近几年来，随着微机防误闭锁系统的广泛运用，许多老式防误闭锁的变电站也在进行微机防误闭锁系统的加装或改造，取得了良好的效果。
那么新建变电站在配置了微机防误闭锁系统后，是否可以省去电气二次回路闭锁设计?本文就针对这些问题，从安全治理、微机“五防”技术与传统电气二次防误装置功能比较，以及实际运行中存在的问题等几个方面，展开了讨论。
2、电气误操作的原因分析：从误操作的过程来看，人为误操作由三个部分组成，即运行值班人员、检修人员以及其它人员的误操作造成。
还有因操作二次回路绝缘损坏，造成的恶性事故发生。
微机防误闭锁系统就是防止运行人员的误操作这类事故而采取的一种积极措施。
但是它是在微机上实现的，是虚拟的。
它只能满足运行值班人员的操作要求，并不能完全解决检修人员和其它原因的误操作问题。
因为在检修、试验过程中，这时的拉合是由检修人员执行，在不能依靠微机防误闭锁装置的前提下，电气二次回路联锁就成了最后一道安全防线。
此外，还有二次操作回路一点的绝缘破坏、无关的人员误碰等原因造成外力原因误操作事故。
3、传统电气二次防误闭锁与现代微机防误闭锁技术分析：电气防误操作是建立在二次操作回路上的一种防误功能，一般通过断路器和开关的辅助接点，在其操作二次回路上串入并相互联锁来实现。
微机五防则是一种采用计算机技术，用于高压开关设备防止电气误操作的装置。
通常主要由主机、模拟屏、电脑钥匙、机械编码锁、电气编码锁等功能元件组成。
现行微机防误闭锁装置闭锁的设备有断路器、开关、地线、地线开关、遮拦网门（开关柜门），上述设备需由软件编写操作闭锁规则程序。
浅谈电力系统中的电气二次与继电保护摘要：在现代电力行业中，电力系统的安全是电力企业必须做好的工作，电气二次与继电保护作为预防安全事故发生的有效手段，需要得到足够的重视。
本文就对电力系统中电气二次与继电保护重要性、运行原理进行阐述，并分析其主要内容，希望为电力二次与继电保护建设提供一定帮助。
关键词：电力系统；电气二次；继电保护在电力系统的运行中，受负荷变化、运行环境等诸多因素的影响，运行异常状况是比较容易出现的，及时检修电气二次设备对保障电力运行安全是有重要意义的。
继电保护作为电气二次保护的重要组成部分，确保继电保护作用的有效发挥，是极为必要的，本文就围绕电力系统中的电气二次与继电保护展开分析。
1.电气二次与继电保护的重要性与运行原理1.1重要性在电力系统中，电气二次设备占据着关键地位，常用的有电流表、电压表、自动装置以及继电保护装置的，是电力系统安全、持续运行的重要保障；继电保护装置的作用主要是将出现的故障及时、自动切除，减少其对电力系统的不利影响，预防电力系统受到严重破坏，而且可以保存历史数据，为故障的诊断、处理提供依据。
在电气系统运行中，电气二次设备异常的诱因是多方面的，包括外部环境影响、设备自身故障以及操作人员等等，常规的一次设备检修通常是较为短暂的，二次设备检修是检修工作的重点，充分标明了电气二次设备的重要性。
对于电气二次设备的检修，除了设备自动检测外，还需要掌握状态检修技术，通过以往数据的对比，确认设备运行状态的良好与否，然后制定相应的维护方案[1]。
1.2继电保护的运行原理继电保护动作是基于被保护线路或电气二次设备在有故障状态时，其参数指标信息会出现变化，根据监测得到的信息量，判断其是否在规定范围内，如果超出，继电保护就会自动控制来达到保护作用，以短路故障为例，继电保护就是通过对电流、电压、阻抗等方面的保护来实现保障电力系统良好运行的。
在继电保护中，根据运行原理的差异，主要有感应型、电磁型、微机型由于集成型几种。
浅析电气二次防误闭锁与微机防误闭锁摘要：文章主要针对电气二次防误闭锁与微机防误闭锁进行分析，结合当下电气二次防误闭锁与微机防误闭锁现状，从问题的提出、误操作事故分析、电气二次防误闭锁与微机防误闭锁分析研究、科学合理的防误解决方案等方面进行深入研究与探索，主要目的在于更好的推动电气二次防误闭锁与微机防误闭锁的发展与完善。
关键词：电力系统；电气二次防误闭锁；微机防误闭锁在科学技术快速发展的作用下，以往的电气二次防误闭锁技术已经逐渐为微机防误闭锁所取代，为电力系统运行的安全性稳定性提供重要保障，并逐渐在各新建电站中得到广泛使用。
其中拥有机械防误闭锁的电站也快速对微机防误闭锁进行改进与完善，但在客观因素影响下其使用还存在一些问题，因此对电气二次防误闭锁与微机防误闭锁的作用、运行原理等进行分析，制定完善的解决计划，促进电站快速发展。
一、问题的提出当前，随着社会经济与科学技术不断发展，微机防误闭锁系统在各电场中受到了广泛的运用，各传统防误闭锁电站也纷纷结合当前社会情况对微机防误闭锁进行安装与完善，并获得了较为良好的效果。
结合我国某变电站对微机防误闭锁安装与改装的实际情况，在安全管理角度，对微机“五防”技术与电气二次防误闭锁进行比较与各种运行问题进行分析与研究。
二、误操作事故分析在误操作流程分析发现，人为的误操作通常情况下由三方组合而成，主要囊括了其他工作人员、运行值班工作人员以及检修维修人员的误操作。
其中还存在由于操作二次回路绝缘层出现相应的损伤，致使较为严重的运行事故发生。
微机防误闭锁系统通常是在微机上进行各种运行，具有较强的虚拟性。
可较好的对值班人员的实际操作需求进行相应的满足，但不能全面的对维修人员与其他误操作为进行良好的解决。
引发这种现状的主要原因主要为在检修维护期间，进行的各种拉合通常由检修人员所操作的，在不同结合实际情况对微机防误闭锁进行利用的条件环境中，电气二次回路联锁则是检修人员的主要防线。
浅谈电气二次闭锁回路关系
发表时间：2018-12-17T10:52:06.157Z 来源：《电力设备》2018年第23期作者：周荣江郑荣梁
[导读] 摘要：根据目前配电设计的不指定型号现状，电气二次只能出二次闭锁回路关系图。
(国网厦门供电公司福建厦门)
摘要：根据目前配电设计的不指定型号现状，电气二次只能出二次闭锁回路关系图。
本文通过介绍电气二次原理、作用，剖析各种类型（专用变、配电站、开关站）进馈线柜的二次闭锁回路组成和关系、完成某种功能。
并已在实际中应用实施。
1专用变（不配备自投功能）
1.1电流、电压采样回路
专用变的电气一次接线方式分为单进线单母线不分段、两进线单母线不分段、和两进线单母线分段三种。
专用变配电容量在800kVA及以下的采用负荷开关柜，1000kVA及以上的要求采用断路器柜，一般在专用变的进线柜内配2只电流互感器和2只电压互感器。
断路器柜较负荷开关柜的电流互感器要求多一组绕组用于继电保护接线，即负荷开关柜的电流互感器采用单绕组，断路器柜采用双绕组，其中一组均用于电流测量及负荷控制终端电流采样，电流互感器的一次侧要求可靠接地。
电压互感器的二次侧要求可靠接地，且二次侧要求加装空开或熔断器保护，PT的电压等级为10/0.1kV，PT二次侧可提供用于测量、负荷终端的电源及电压采样，若是交流操作机构的则最后需通过中间变压器将电压转换为0.22 kV等级为用户提供交流操作电源，若是直流操作机构的则不用配中间变压器，操作电源DC220V引自直流屏。
若客户为提高供电可靠性采用双进线（不论是单母线不分段、还是单母线分段接线），则要求两面进线柜内均配置2只CT和2只PT，若是交流操作电源，则第二面进线柜内的PT不配置中间变压器，直接在提供测量、负控终端电源及电压采样后另引一对端子至第一面进线柜内通过中间继电器及其常开、常闭触点实现与第一面进线柜内PT二次的切换。
若是直流操作电源，则2面进线柜内均不用配中间变压器且PT二次不用切换回路，操作电源引自直流屏。
1.2 进线柜电气二次闭锁关系图[1][2]
进线柜要求必须配下柜门与带电显示器的强电闭锁装置，即带电显示器显示带电时下柜门无法打开，起到防止带电操作误入间隔。
进线柜除了安装分合闸按钮以实现就地操作分合闸开关外，还需在分闸回路串入负控遥控接点，以实现负控可远方遥控跳闸；若是断路器柜，还需在分闸回路串入保护跳闸接点，即在保护动作时开关也要跳闸；若是断路器柜，还需与计量手车位置联锁，即需在合闸回路串入计量抽屉常开触点，保证计量到位时方可合闸，和在分闸回路串入计量抽屉常闭触点，保证计量不到位时必须跳闸。
若是两进线单母线不分段接线方式，则两面进线开关必须实现互锁，即同时（或一次）只能至多合闸一面柜、或是两面柜都分闸，即在一面进线柜内的合闸回路必须串入另一面进线柜开关的常闭触点以实现只有在另一面进线柜开关处于分闸的情况下本进线柜开关方可合闸的功能，同时在跳闸回路必须串入另一面进线柜开关的常开触点以实现在另一面进线柜开关已处于合闸的情况下本进线柜开关必须跳闸的功能。
一般在配电容量较大且要求供电可靠性较高时才采用两进线单母线分段接线方式且采用断路器柜，此时两面进线柜与母联柜必须实现三合二闭锁关系，即如果已有两面柜处于合闸状态，则第三面柜必须分闸，只有在至少已有一面柜处于分闸状态时，第三面柜才能允许合闸，即在分闸回路串联串入另两面柜的断路器常开触点，和在合闸回路并联串入另两面柜的断路器常闭触点。
1.3 馈线柜电气二次闭锁关系图[1][2]
馈线柜有负荷开关+熔断器组合柜型、和断路器柜型，主要目的是实现对变压器的保护功能，即必须与变压器室的门、温控箱（干式变）、瓦斯保护（油浸变）实现闭锁关系回路，只有当变压器室门关闭时，馈线柜才能合闸；一旦变压器室门打开，馈线柜必须分闸。
即需在合闸回路串入变压器门的常开触点，在分闸回路串入变压器门的常闭触点、和温控（瓦斯保护）的常开触点。
当馈线柜采用断路器柜时，还需在分闸回路串入保护跳闸接点，一旦保护动作，即出现故障，馈线柜也要跳闸。
附图为专用变干式变压器馈线断路器电气闭锁关系图（以交流操作为例）：
2配电站、户外环网柜
2.1进线柜电气二次闭锁关系图
目前，各个分局默认规定配电站和户外环网柜均采用体型较小的合资品牌的SF6气体全绝缘环网柜（或断路器柜），自动化装置配FTU，该种柜子直接配分裂式CT卡扣在电缆头上，不再单独配2只CT；户外环网柜的PT直接由母排上引下、而配电站一般专门设置一面PT 柜，然后由PT二次侧向FTU提供工作电源，而各面柜的DC48V操作电源由FTU提供。
各面柜除了安装分合闸按钮实现就地分合闸开关外，还可通过FTU实现远方分合闸开关，同时FTU还将各个开关单元的状态值和电流、电压采样值上传至配调中心实现“三遥”。
一般进线柜必须配带电显示器与下柜门的强电闭锁装置。
户外环网柜、配电站一般均采用两进线单母线不分段接线方式，且两进线柜间不设闭锁。
户外环网柜有断路器单元的，也应配置通讯管理模块一套，以实现对继电保护功能的数据采集。
2.2馈线柜电气二次闭锁关系图[1][3]
馈线柜除了安装有分合闸按钮以实现就地分合闸开关外，还可通过FTU实现远方分合闸开关，同时FTU还将各个开关单元的状态值和电流、电压采样值上传至配调中心实现“三遥”。
配电站的馈线柜一般采用负荷开关+熔断器组合柜，同样主要功能也是实现对变压器的保
护，即只有在变压器室门关闭的情况下馈线柜方可合闸，若变压器门打开或温控箱超温则必须跳闸。
而户外环网柜的馈线柜一般采用断路器柜，主要通过保护动作来保证线路故障时跳闸；一般该馈线柜也需配带电显示器与下柜门的强电闭锁装置。
3专用变（配备自投功能）、开关站
3.1 进线柜电气二次闭锁关系图
当专用变配电容量较大且为了提高供电可靠性，最佳的接线是采用两进线单母线分段，中间进线方式，配备自投功能，且采用断路器柜。
两进线与母联柜之间除了要设电气加机械“三合二”闭锁关系外，还应具备备自投功能，即在检测到某一进线开关故障跳闸时，备用母联柜自动投切转入运行。
进线柜一般都配带电显示器与下柜门的强电闭锁装置。
进线柜的分闸回路应串入保护接点和负控接点，当继电保护动作时开关应能正确分闸、负控远方遥跳指示时开关也应能跳闸。
专用变（配备自投功能）的电气二次原理接线图一般在中标后补出蓝图。
开关站有两进N出单母线分段、和三进N出单母线分三段两种接线方式。
开关站一般都采用断路器柜、且配备自投功能，有传统的抽屉式KYN柜，也有目前各分局通用的固定式SF6气体全绝缘断路器柜。
两种柜型都需在每面断路器柜内配2只电流互感器和在每段母排上配2只电压互感器。
电流互感器一般采用双绕组，提供测量和保护功能，电压互感器主要是用来测量母线的电压和提供保护的电压判断依据。
自动化装置主要通过以上的电流、电压采样值、和保护信息、各个断路器开关的状态值上传至配调中心，从而实现调度“三遥”功能。
各面进馈线断路器柜都要配带电显示器与下柜门的强电闭锁装置。
开关站KYN柜配的保护一般要在母联柜上另加配一套备自投机，而后者合资品牌的保护软件本身就能实现备自投功能，无需另配一套备自投机。
开关站两进N出模式的两进线与母联柜之间除了应实现电气加机械“三合二”闭锁关系外，还应具备备自投功能。
而对于三进N出模式，两面母联柜上均要配一套备自投机，即第一回进线、第一面母联、第三回进线之间和第二回进线、第二面母联、第三回进线之间两组均要实现电气加机械“三合二”闭锁关系和备自投功能。
开关站的电气二次原理接线图一般在中标后补出蓝图。
3.2馈线柜电气二次闭锁关系图
开关站的馈线柜一般是干线支路，不带变压器。
主要是保护馈出电缆或作为下一级用户的后备保护。
它主要是完成通过自动化装置将信息传输至配调中心，从而接受配调的调度“三遥“命令执行。
4总结与展望
近年来，电业局规定：新建的电气设备，不论专用变、施工箱变、户外环网柜、配电站、或开关站，均要求采用电动操作机构，且应完善自动化装置、线路的配置，以实现最终配调的控制。
电气二次接线主要目的就是为了保护一次电气设备，随着实践不断地加深，未来的电气二次闭锁关系将更加完善和合理、灵活。
目前的“三遥”也将逐步进展为“四遥”，即可视化。
