海水淡化反渗透设计导则

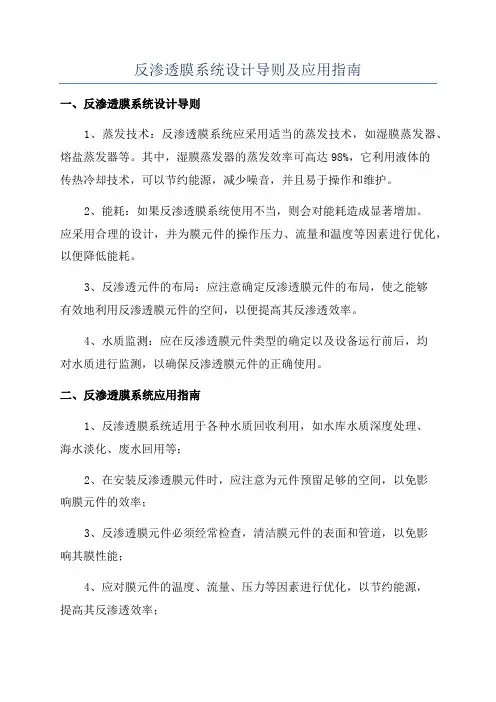

反渗透膜系统设计导则及应用指南
一、反渗透膜系统设计导则
1、蒸发技术：反渗透膜系统应采用适当的蒸发技术，如湿膜蒸发器、熔盐蒸发器等。

其中，湿膜蒸发器的蒸发效率可高达98%，它利用液体的
传热冷却技术，可以节约能源，减少噪音，并且易于操作和维护。

2、能耗：如果反渗透膜系统使用不当，则会对能耗造成显著增加。

应采用合理的设计，并为膜元件的操作压力、流量和温度等因素进行优化，以便降低能耗。

3、反渗透元件的布局：应注意确定反渗透膜元件的布局，使之能够
有效地利用反渗透膜元件的空间，以便提高其反渗透效率。

4、水质监测：应在反渗透膜元件类型的确定以及设备运行前后，均
对水质进行监测，以确保反渗透膜元件的正确使用。

二、反渗透膜系统应用指南
1、反渗透膜系统适用于各种水质回收利用，如水库水质深度处理、
海水淡化、废水回用等；
2、在安装反渗透膜元件时，应注意为元件预留足够的空间，以免影
响膜元件的效率；
3、反渗透膜元件必须经常检查，清洁膜元件的表面和管道，以免影
响其膜性能；
4、应对膜元件的温度、流量、压力等因素进行优化，以节约能源，
提高其反渗透效率；。

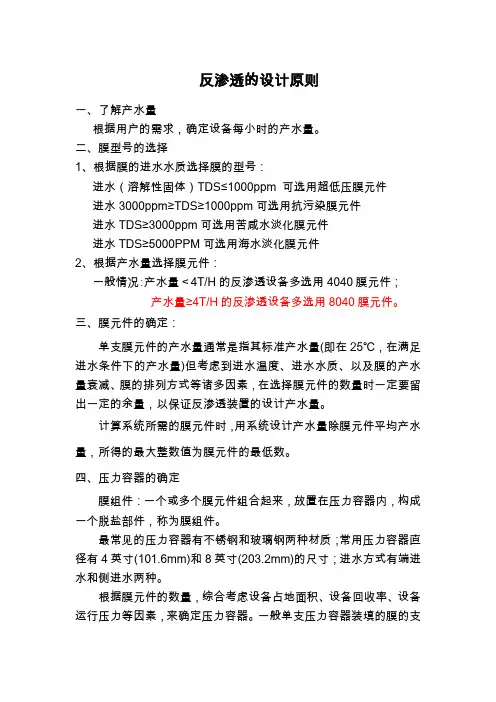

反渗透的设计原则一、了解产水量根据用户的需求，确定设备每小时的产水量。

二、膜型号的选择1、根据膜的进水水质选择膜的型号：进水（溶解性固体）TDS≤1000ppm 可选用超低压膜元件进水3000ppm≥TDS≥1000ppm可选用抗污染膜元件进水TDS≥3000ppm可选用苦咸水淡化膜元件进水TDS≥5000PPM可选用海水淡化膜元件2、根据产水量选择膜元件：一般情况∶产水量＜4T/H的反渗透设备多选用4040膜元件；产水量≥4T/H的反渗透设备多选用8040膜元件。

三、膜元件的确定：单支膜元件的产水量通常是指其标准产水量(即在25℃，在满足进水条件下的产水量)但考虑到进水温度、进水水质、以及膜的产水量衰减、膜的排列方式等诸多因素，在选择膜元件的数量时一定要留出一定的余量，以保证反渗透装置的设计产水量。

计算系统所需的膜元件时，用系统设计产水量除膜元件平均产水量，所得的最大整数值为膜元件的最低数。

四、压力容器的确定膜组件：一个或多个膜元件组合起来，放置在压力容器内，构成一个脱盐部件，称为膜组件。

最常见的压力容器有不锈钢和玻璃钢两种材质；常用压力容器直径有4英寸(101.6mm)和8英寸(203.2mm)的尺寸；进水方式有端进水和侧进水两种。

根据膜元件的数量，综合考虑设备占地面积、设备回收率、设备运行压力等因素，来确定压力容器。

一般单支压力容器装填的膜的支数越多，设备的回收率也越高；压力容器的材质选择要根据水源、进水水质及运行压力的高低而选择不同材质的容器。

对于大型RO系统，常选用较长(即膜装填支数尽量多)的压力容器组件，这样需较少的膜组件；对于小型RO系统，常使用较短的膜组件，这样既方便运输，安装,占地面积又小。

五、排列方式的确定根据需要，可将多个膜组件排列成一级、二级甚至多级，每级中的膜组件又可排列成一段、二段甚至多段。

所谓一级是指进料液经一次加压反渗透分离，二级是指经过二次加压反渗透分离，依此类推；在同一级中，排列相同的膜组件成一个段。

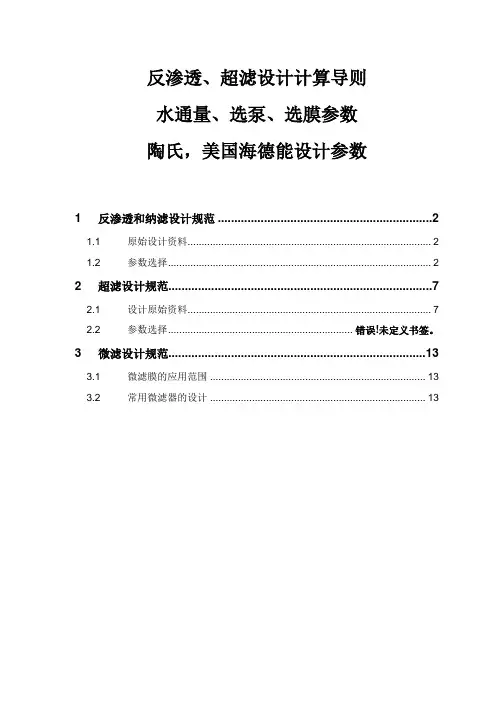

反渗透、超滤设计计算导则水通量、选泵、选膜参数陶氏，美国海德能设计参数1 反渗透和纳滤设计规范 (2)1.1 原始设计资料 (2)1.2 参数选择 (2)2 超滤设计规范 (7)2.1 设计原始资料 (7)2.2 参数选择.................................................................. 错误!未定义书签。

3 微滤设计规范 (13)3.1 微滤膜的应用范围 (13)3.2 常用微滤器的设计 (13)1 反渗透和纳滤设计规范反渗透和纳滤的设计流程是：首先根据水质类型、进出水指标选择膜的厂家、型号，然后在通过相应的膜计算软件进行模拟计算，得出最终的设计结果。

1.1 原始设计资料1.1.1 齐全的设计资料反渗透设计所需提供的原水参数：阳离子：Ca2+、Mg2+、K+、Na+、NH4+、Ba2+、Sr2+阴离子：CO32－、HCO3－、SO42－、Cl－、F－、NO3－、其它：水源类型、温度、pH、游离CO2、Fe、SiO2、溶解性总固体、电导率、浊度1.1.2 简单的设计资料当原水水质不全，做反渗透估算时需提供的原水参数：水源类型、溶解性总固体、电导率、水温、pH值1.2 参数选择1.2.1 膜型号的选择1. 各型号反渗透膜的适用范围2. 各型号纳滤膜的适用范围1.2.2 设计软件参数选择1. 设计水温：一般15℃2. 膜数量计算通常4”膜的设计产水量为250L/h ；8”寸膜的设计产水量为1000L/h单支膜设计产水量产水量膜数量＝3. 系统回收率系统回收率参照《反渗透水处理设备》GB/T 19249－2003设计，同时根据具体的设计调整➢ 小型设备（日产水量≤100m 3/d ，4m 3/h ）≥30％➢ 中型设备（日产水量≤100～1000m 3/d ，4～40m 3/h ）≥50％ ➢ 大型设备（日产水量≥1000m 3/d ，40m 3/h ）≥70％ 4. 水通量➢ Hydranautics➢ DOW➢KOCH1.2.3 工艺设计参数选取1. RO/NF系统设计预处理水量：＝反渗透/纳滤产水÷回收率高压泵：根据RO计算软件的设计结果选型，一级高压泵出口压力＝3年计算结果+0～1bar二级高压泵出口压力＝3年计算结果+1～2bar 膜数量及排列方式：根据RO计算软件进行模拟2. 清洗系统➢清洗泵的选择扬程＜5kg，3~4kg（30~40m）流量：按压力容器的个数选择，单支压力容器×并联的个数8英寸或8.5英寸压力容器，流量为133~151L/min（7~9t/h）6英寸压力容器，流量为57~76L/min（3~5t/h）4英寸压力容器，流量为34~38L/min（2t/h）➢清洗水箱的选择对于正常污染时，按下式计算，对于严重污染时，可将溶液体积加倍每根4"×40"膜元件配制2.2加仑（0.00836m3）溶液每根8"×40"膜元件配制8.7加仑（0.033m3）溶液➢清洗用保安过滤器通常采用孔径为5至10微米的过滤器以除去清洗出来的污垢。

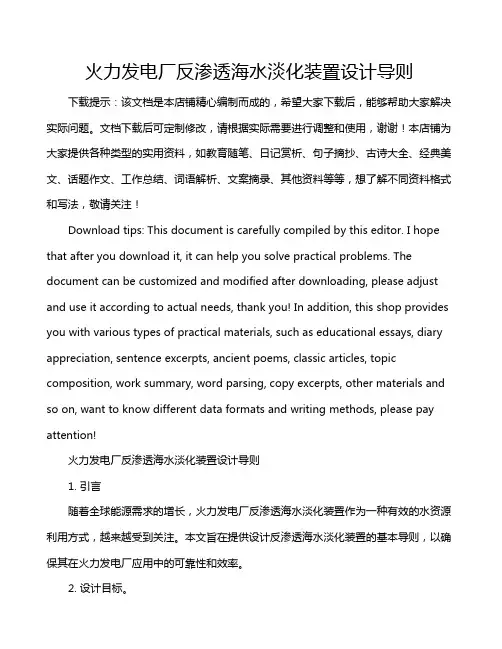

火力发电厂反渗透海水淡化装置设计导则下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!火力发电厂反渗透海水淡化装置设计导则1. 引言随着全球能源需求的增长，火力发电厂反渗透海水淡化装置作为一种有效的水资源利用方式，越来越受到关注。

基于反渗透技术的海水淡化设施设计与优化海水淡化是解决全球淡水短缺问题的重要途径之一。

而基于反渗透技术的海水淡化设施设计与优化，可以有效提高淡化效率，并降低能源消耗。

本文将介绍海水淡化设施设计与优化的基本原理、技术要点和实施方法。

海水淡化设施的设计与优化主要涉及以下几个方面：膜组件选择与布置、预处理系统、压力能源回收、操作与控制策略以及废水处理等。

下面将分别进行介绍。

首先，膜组件选择与布置是影响海水淡化设施效率的关键因素。

反渗透膜和超滤膜是常用的膜组件。

根据海水水质情况和需求水质要求，可以选择不同的膜组件。

同时，合理的膜组件布置能够提高膜组件的利用率，减少系统阻力，提高淡化效率。

其次，预处理系统是海水淡化设施中不可或缺的环节。

预处理系统的主要目的是去除海水中的悬浮颗粒物、有机物和生物污染物等，以保护膜组件不受污染并延长使用寿命。

预处理系统通常包括沉淀池、过滤器、活性炭吸附器等。

对于预处理系统的优化，可以采用多级过滤、反洗等方法提高去除率。

第三，压力能源回收是提高海水淡化设施能源效率的重要手段。

反渗透过程中产生的高压浓水通常会被排放掉，而回收这部分能量可以用于提供部分需要的压力能源，从而降低设施的能源消耗。

压力能源回收技术通常包括压力交换、气体扩散、液体活塞等。

通过合理的压力能源回收系统设计与优化，可以显著减少能源消耗，提高系统经济性。

操作与控制策略是保证海水淡化设施稳定运行的关键。

合理的操作与控制策略包括膜组件清洗、膜组件代换、浓水排放控制、产水流量控制等。

通过定期的膜组件清洗和代换，可以保持膜组件的工作性能，提高系统的稳定性。

同时，合理的产水流量控制和浓水排放控制可以保持设施的稳定性和经济性。

最后，废水处理是海水淡化设施中一个重要的环节。

海水淡化过程中产生的浓水通常含有高浓度的盐分和污染物，如果直接排放会对周围环境造成不可逆的影响。

因此，废水处理系统的设计与优化是海水淡化设施运行的关键环节。

常见的废水处理方法包括盐类沉淀、中和处理和再生利用等。

反渗透膜法海水淡化工艺的设计一、引言二、反渗透膜法海水淡化的原理反渗透膜法海水淡化的基本原理是利用半透膜的选择性透过特性，只允许水分子通过，而阻止盐离子和其他杂质通过。

当海水在高压作用下通过反渗透膜时，水分子会透过膜进入淡水侧，而盐离子和其他杂质则被截留在海水侧，从而实现海水的淡化。

三、工艺流程设计（一）预处理系统海水在进入反渗透膜之前，需要进行预处理，以去除海水中的悬浮物、胶体、有机物、微生物等杂质，防止它们对反渗透膜造成污染和损坏。

预处理系统通常包括以下几个步骤：1、混凝沉淀：向海水中投加混凝剂，使海水中的悬浮物和胶体形成絮体，然后通过沉淀去除。

2、过滤：经过混凝沉淀后的海水，再通过砂滤、活性炭过滤等方式，进一步去除细小的悬浮物和有机物。

3、杀菌消毒：为了防止微生物在反渗透膜表面滋生和繁殖，需要对海水进行杀菌消毒处理，常用的方法有紫外线消毒、加氯消毒等。

（二）高压泵系统经过预处理的海水，需要通过高压泵加压，使其达到反渗透膜所需的操作压力。

高压泵的选型和设计需要考虑海水的流量、压力、温度等因素，以确保其能够稳定运行，并提供足够的压力。

（三）反渗透膜组件反渗透膜组件是海水淡化的核心部件，其性能直接影响到海水淡化的效果和成本。

目前常用的反渗透膜有醋酸纤维素膜和聚酰胺膜等。

在设计反渗透膜组件时，需要考虑膜的类型、数量、排列方式等因素，以达到最佳的淡化效果和经济性。

（四）后处理系统经过反渗透膜处理后的淡水，还需要进行后处理，以满足不同的用水需求。

后处理系统通常包括pH 调节、矿化、消毒等步骤。

四、主要设备选型（一）反渗透膜选择合适的反渗透膜是海水淡化工艺设计的关键。

需要考虑膜的脱盐率、水通量、耐污染性、使用寿命等因素。

同时，还需要根据海水的水质特点和处理规模，选择合适的膜品牌和型号。

（二）高压泵高压泵是提供反渗透膜操作压力的关键设备，需要选择具有高扬程、高效率、可靠性好的泵型。

常见的高压泵有离心泵、柱塞泵等。

日产万吨淡水的反渗透海水淡化设计方案反渗透是一种先进的膜分离技术。

这种技术使欲分离溶液的某些成分在压力的作用下，透过具有选择透过性的半透膜——反渗透膜，在膜的低压侧和在常温下收集透过物，在膜的高压侧为被阻留的其他成分的浓溶液[1]。

万吨级反渗透海水淡化工程的工艺流程分为海水取水，海水预处理，反渗透海水淡化，产品水后处理和系统控制五个部分。

一、海水取水取水口设在离岸边200m远的海中，用管道接至取水泵房。

通过真空泵抽出引水管中的空气，然后启动取水泵将海水通过地下管路送到厂区[2]。

二、海水预处理反渗透海水淡化过程中，由于海水中悬浮物和成垢组分对膜造成污染，导致膜性能下降或损坏[3]，必需预先除去这些有害组分。

预处理主要解决问题有[4]：沉淀结垢；有机物污染；胶体附着；生物污染。

具体可分为：1、海水杀菌：多投加液氯、次氯酸钠和硫酸铜等试剂。

2、混凝过滤：旨在去除海水中胶体、悬浮杂质，降低浊度。

混凝剂一般选用FeCl3 [5]。

3、防止结垢沉淀：在淡化过程中浓缩会产生难溶无机盐沉淀，影响反渗透膜使用效果和寿命，必须添加阻垢剂。

常用的有六偏磷酸钠或复合阻垢剂[6]。

4、过滤器过滤：为了提高进水水质，降低进水浊度，常在混凝过滤之后加砂滤过滤器，使水中的微小悬浮物和颗粒物进一步去除。

三、反渗透海水淡化反渗透海水淡化系统是工程的核心部位，主要由膜元件、压力膜壳、高压泵、能量回收装置等设备组成[7]。

反渗透海水淡化工艺主要包括海水预热系统和反渗透脱盐系统两部分。

海水预热系统在低温时使用，以满足系统的最低温度要求。

反渗透脱盐系统主要包括高压泵、增压泵、压力交换式能量回收装置、渗透膜组等。

原料海水40%通过高压泵加压，60%通过能量回收装置和增压泵加压，两股原料海水混合后进入反渗透膜组，透过反渗透膜的淡水引至室外产品水池，再送至终端用户[8]。

四、产品后处理反渗透产水经空塔滤器后，通过计量泵在产水管路中投加NaOH溶液，以提高产水pH值。

反渗透海水淡化工程方案一、前言近年来，随着全球人口的不断增加和工业化进程的加快，淡水资源日益紧缺。

而海水淡化工程以其对淡水资源的开发和利用具有重要意义，成为解决当今世界淡水资源短缺问题的重要手段之一。

本文将针对反渗透海水淡化工程的技术原理、工程设计和运行管理等方面展开详细阐述，为相关领域的研究和实践提供借鉴。

二、反渗透海水淡化工程的技术原理1. 反渗透技术概述反渗透技术是一种利用半透膜分离产生纯水和浓缩溶液的技术。

在海水淡化工程中，通过反渗透技术可以将海水中的盐分和有机物质去除，从而得到高纯度的淡水。

2. 反渗透海水淡化工程系统组成反渗透海水淡化工程系统主要由预处理系统、反渗透膜组件、压力容器、泵站和控制系统等组成。

其中，预处理系统主要用于去除海水中的悬浮物、颗粒物和有机物质等杂质，以保护反渗透膜的运行和延长其寿命。

3. 反渗透海水淡化工程工艺流程(1) 海水取水：通常选择在海岸线附近设置取水点，将海水通过管道输送至反渗透膜组件。

(2) 预处理：利用颗粒滤料、活性炭滤料等对海水进行预处理，去除大部分悬浮物和颗粒物。

(3) 高压泵进料：将经过预处理的海水送入反渗透膜组件，产生高压使海水通过半透膜，使得纯水部分透过半透膜，成为产水，而盐分和其他杂质停留在膜表面，形成浓缩水。

(4) 浓缩水排放：将浓缩水排放到海洋中或者进行其他处理，以避免对环境造成污染。

(5) 产水收集：收集通过反渗透膜产生的高纯度淡水。

三、反渗透海水淡化工程的工程设计1. 反渗透膜组件的选择选择适合海水淡化工程的反渗透膜组件是工程设计的关键。

通常情况下，采用高效的反渗透膜组件可以提高淡化率和产水质量，降低成本和能耗。

2. 反渗透膜组件的布置在海水淡化工程中，为了提高反渗透系统的产水率和减少能耗，需要设计合理的反渗透膜组件布置。

通常情况下，可以采用多级反渗透系统，采用交错布置或平行布置的方式，以提高系统效率。

3. 泵站设计海水淡化工程需要经过高压泵的加压作用才能使海水通过反渗透膜，因此泵站的设计是工程设计的重要环节。

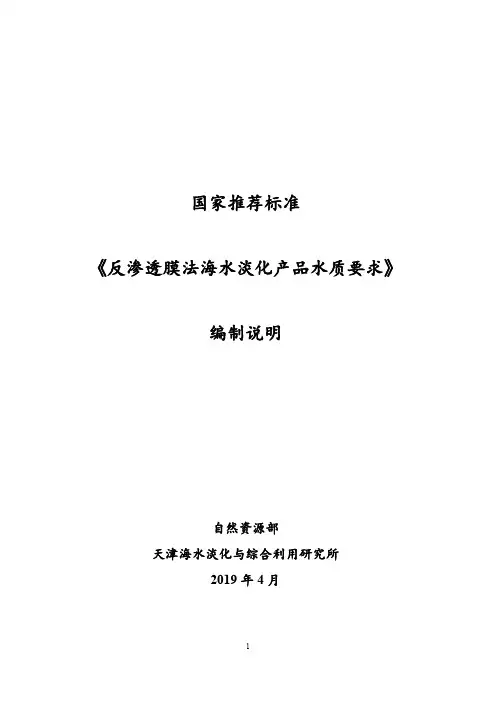

国家推荐标准《反渗透膜法海水淡化产品水质要求》编制说明自然资源部天津海水淡化与综合利用研究所2019年4月一、制定标准的背景、目的、意义我国水资源严重短缺，海水淡化作为一种新的水资源增量技术，受到国家和地方政府的高度重视。

海水淡化在我国已呈规模化发展，供城市用水是其发展的重点之一。

蒸馏海水淡化产品水由于能耗大投资成本和运行成本相对较高，除海湾地区，一般是用于工业用水。

反渗透膜法海水淡化产品水运行成本较低，目前国际上反渗透膜法工程规模占60%以上，且在逐年增加。

反渗透膜法海水淡化产品水是一种新水源，与传统水源相比存在一定差异，虽可满足现行标准的规定，但有其自身特性。

我国现行各类水质标准，针对的是传统水源，对反渗透膜法海水淡化产品水相关的水质指标的规定较为宽泛，一般只给出上限要求，而对某些关键水质指标并未做出明确要求，可能会对用户造成不利影响。

例如，如果淡化水不经过后处理直接进入市政管网可能会对管网造成损坏，严重了还会发生红水现象，释放出重金属离子污染水质。

面对反渗透膜法海水淡化大规模、快速发展的形势，其产品水水质亟待规范。

亟需针对反渗透膜法海水淡化产品水的水质特性，为其量身定制符合其特点的水质标准，提出更为具体、明确的反渗透膜法海水淡化产品水适用相关水质指标及指导值。

制定反渗透膜法海水淡化产品水适用的相关水质要求和规范，可有效保障供水安全，还可减少由于标准滞后导致产水成本的无谓增加，有助于指导并完善我国反渗透膜法海水淡化产品水供水水质管理和监督体制，使海水淡化产品水的管理有法可依，促进我国海水淡化产业健康、有序地发展。

该标准参考和借鉴了国际权威组织和海水淡化发达国家在制定海水淡化产品水水质标准方面的经验，并结合反渗透膜法海水淡化产品水的水质特性，同时考虑淡化水后处理的技术和经济可行性，及国际知名海水淡化公司在建设海水淡化工程所采用的后处理水质标准，通过综合衡量以上各方面的要素，制定出比较完善的海水淡化产品水水质要求。

5000m3/d反渗透海水淡化系统项目设计方案一、总则1.1、本技术协议适用于说明5000m3/d海水淡化系统。

它提出了系统的工艺设计以及设备的功能设计、结构、性能、安装和调试等方面的技术规定。

1.2、本技术协议经卖、买双方确认后作为订货合同的附件，与合同正文具有同等法律效力，如卖方不遵守本协议，需方有权拒收货、拒付货款。

1.3、卖方保证提供符合有关工业标准和企业标准的优质产品。

如果买方有除技术协议书以外的特殊要求，应以书面形式提出并做详细说明。

1.4、卖方提供高质量的设备。

这些设备是技术先进并经过两台三年以上成功运行实践证明是成熟可靠的产品。

1.5、卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准。

二、项目基本情况2.1、项目概况海水淡化项目建设总规模按5000m3/d设计。

2.2、工程设计原则➢根据原海水的水质特征及工程建设地点的水文、气象等自然条件，结合已建成并成功运行多年的海水淡化工程实例，在确保出水水质达标的前提下，采用成熟、可靠、技术先进的处理工艺和设备。

➢设备选型以技术先进、经济合理、安全可靠、节能环保，最大可能地减少设备投资费用和系统的维护费用为原则。

➢处理工艺的确定、设备的选型以最大可能地减少运行能耗和费用为原则。

➢系统设备全面采用实现标准化、模块化和系统化的设计方式，以便于快速安装和以后系统维护。

2.3、设计基础资料：反渗透海水淡化系统的工程设计、设备的制造和成套，取决于以下几个要素：第一、原海水的水质特点及建设地点的自然条件；第二、系统最终的产水水质指标；第三、系统的产水规模即产水量的大小；第四、用户对系统工艺和设备配置的总体要求。

根据本海水淡化项目的实际情况，综合分析以上要素，并结合以往的工程实践经验，提出本海水淡化的设计方案。

2.3.1、工程设计指标本方案根据反渗透海水淡化系统自身的技术特点及用户对水质的要求，提出以下设计指标：●系统产水指标：○1产水水量：5000m3/d(25℃)；○2产水水质：符合国家饮用水水质标准，总溶解固体低于200mg/L，PH：6.5-8.0；○3水回收率：35-45%。

反渗透海水淡化进水技术要求标准概述说明以及解释1. 引言1.1 概述反渗透海水淡化技术是一种通过利用反渗透原理将海水转化为淡水的处理方法。

随着水资源短缺问题的日益加剧，海水淡化技术备受关注，并被广泛应用于世界各地。

在实施反渗透海水淡化技术之前，需要了解和遵守一系列进水技术要求标准，以确保系统运行稳定、高效。

1.2 技术背景由于大部分地球表面是覆盖着海洋的，然而可供人类直接使用的淡水资源却极其有限。

因此，开发和利用海水淡化技术成为解决全球淡水短缺问题的重要途径之一。

反渗透海水淡化技术通过过滤和分离海水中的盐分和杂质，以获取符合生活、工业及农业用途要求的淡水。

1.3 目的本文旨在对反渗透海水淡化进水技术要求标准进行概述和解释。

通过介绍反渗透原理、海水淡化作用以及进水技术要求标准等内容，帮助读者深入了解该技术在实际应用中需要遵守的标准和规范。

同时，本文还将重点解读反渗透海水淡化进水技术要求标准中的理化指标限制要求、微生物控制等环境因素考虑要点以及常见意外处理方案与建议。

最后，结论部分将总结文章内容并对未来发展进行展望。

注意：以上为回答示例，具体内容和句子组织可根据需求进行调整和优化。

2. 反渗透海水淡化技术原理2.1 反渗透原理反渗透是一种利用半透膜过滤的物理分离工艺，常用于海水淡化。

基于浓度差异，通过施加外部压力，将盐水和淡水分离开来。

反渗透膜是一种特殊的过滤材料，其孔径非常细小，可阻止溶质和微生物的自由通过。

当海水进入反渗透膜后，高压驱动下溶剂（通常为水）被迫从高浓度一侧向低浓度一侧进行扩散，而盐和其他污染物则被截留在高浓度侧，并随排放水流被冲洗走。

2.2 海水淡化作用海水中存在大量的盐类和杂质，所以直接利用海水作为饮用或工业用水是不可行的。

而通过反渗透海水淡化技术，则可以有效地去除海水中的盐分和其他有害物质，使之变成可供人类使用的淡水资源。

2.3 原理在进水中的应用反渗透海水淡化技术在海水淡化处理过程中起着核心作用。

反渗透的设计原则一、了解产水量根据用户的需求，确定设备每小时的产水量。

二、膜型号的选择1、根据膜的进水水质选择膜的型号：进水（溶解性固体）TDS≤1000ppm 可选用超低压膜元件进水3000ppm≥TDS≥1000ppm可选用抗污染膜元件进水TDS≥3000ppm可选用苦咸水淡化膜元件进水TDS≥5000PPM可选用海水淡化膜元件2、根据产水量选择膜元件：一般情况∶产水量＜4T/H的反渗透设备多选用4040膜元件；产水量≥4T/H的反渗透设备多选用8040膜元件。

三、膜元件的确定：单支膜元件的产水量通常是指其标准产水量(即在25℃，在满足进水条件下的产水量)但考虑到进水温度、进水水质、以及膜的产水量衰减、膜的排列方式等诸多因素，在选择膜元件的数量时一定要留出一定的余量，以保证反渗透装置的设计产水量。

计算系统所需的膜元件时，用系统设计产水量除膜元件平均产水量，所得的最大整数值为膜元件的最低数。

四、压力容器的确定膜组件：一个或多个膜元件组合起来，放置在压力容器内，构成一个脱盐部件，称为膜组件。

最常见的压力容器有不锈钢和玻璃钢两种材质；常用压力容器直径有4英寸(101.6mm)和8英寸(203.2mm)的尺寸；进水方式有端进水和侧进水两种。

根据膜元件的数量，综合考虑设备占地面积、设备回收率、设备运行压力等因素，来确定压力容器。

一般单支压力容器装填的膜的支数越多，设备的回收率也越高；压力容器的材质选择要根据水源、进水水质及运行压力的高低而选择不同材质的容器。

对于大型RO系统，常选用较长(即膜装填支数尽量多)的压力容器组件，这样需较少的膜组件；对于小型RO系统，常使用较短的膜组件，这样既方便运输，安装,占地面积又小。

五、排列方式的确定根据需要，可将多个膜组件排列成一级、二级甚至多级，每级中的膜组件又可排列成一段、二段甚至多段。

所谓一级是指进料液经一次加压反渗透分离，二级是指经过二次加压反渗透分离，依此类推；在同一级中，排列相同的膜组件成一个段。

反渗透、超滤设计计算导则水通量、选泵、选膜参数陶氏，美国海德能设计参数1 反渗透和纳滤设计规范 (2)1.1 原始设计资料 (2)1.2 参数选择 (2)2 超滤设计规范 (7)2.1 设计原始资料 (7)2.2 参数选择.................................................................. 错误!未定义书签。

3 微滤设计规范 (13)3.1 微滤膜的应用范围 (13)3.2 常用微滤器的设计 (13)1 反渗透和纳滤设计规范反渗透和纳滤的设计流程是：首先根据水质类型、进出水指标选择膜的厂家、型号，然后在通过相应的膜计算软件进行模拟计算，得出最终的设计结果。

1.1 原始设计资料1.1.1 齐全的设计资料反渗透设计所需提供的原水参数：阳离子：Ca2+、Mg2+、K+、Na+、NH4+、Ba2+、Sr2+阴离子：CO32－、HCO3－、SO42－、Cl－、F－、NO3－、其它：水源类型、温度、pH、游离CO2、Fe、SiO2、溶解性总固体、电导率、浊度1.1.2 简单的设计资料当原水水质不全，做反渗透估算时需提供的原水参数：水源类型、溶解性总固体、电导率、水温、pH值1.2 参数选择1.2.1 膜型号的选择1. 各型号反渗透膜的适用范围2. 各型号纳滤膜的适用范围1.2.2 设计软件参数选择1. 设计水温：一般15℃2. 膜数量计算通常4”膜的设计产水量为250L/h ；8”寸膜的设计产水量为1000L/h单支膜设计产水量产水量膜数量＝3. 系统回收率系统回收率参照《反渗透水处理设备》GB/T 19249－2003设计，同时根据具体的设计调整➢ 小型设备（日产水量≤100m 3/d ，4m 3/h ）≥30％➢ 中型设备（日产水量≤100～1000m 3/d ，4～40m 3/h ）≥50％ ➢ 大型设备（日产水量≥1000m 3/d ，40m 3/h ）≥70％ 4. 水通量➢ Hydranautics➢ DOW➢KOCH1.2.3 工艺设计参数选取1. RO/NF系统设计预处理水量：＝反渗透/纳滤产水÷回收率高压泵：根据RO计算软件的设计结果选型，一级高压泵出口压力＝3年计算结果+0～1bar二级高压泵出口压力＝3年计算结果+1～2bar 膜数量及排列方式：根据RO计算软件进行模拟2. 清洗系统➢清洗泵的选择扬程＜5kg，3~4kg（30~40m）流量：按压力容器的个数选择，单支压力容器×并联的个数8英寸或8.5英寸压力容器，流量为133~151L/min（7~9t/h）6英寸压力容器，流量为57~76L/min（3~5t/h）4英寸压力容器，流量为34~38L/min（2t/h）➢清洗水箱的选择对于正常污染时，按下式计算，对于严重污染时，可将溶液体积加倍每根4"×40"膜元件配制2.2加仑（0.00836m3）溶液每根8"×40"膜元件配制8.7加仑（0.033m3）溶液➢清洗用保安过滤器通常采用孔径为5至10微米的过滤器以除去清洗出来的污垢。

反渗透系统设计计算说明1.引言反渗透系统是一种广泛应用于水处理和海水淡化领域的高效过滤技术。

它通过对水进行高压透析来去除水中的溶解物和离子，从而实现水的净化目的。

本文将详细介绍反渗透系统的设计计算方法，以确保系统的运行效率和净化效果。

2.系统设计计算2.1.渗透膜选择2.2.压力计算2.3.流量计算反渗透系统中的流量计算包括进水流量、产水流量和余浓水流量。

根据用户的需求和水质分析结果，确定进水流量的范围和稳定性要求。

产水流量主要取决于膜的透水率和系统的处理能力，需要满足用户的用水需求。

余浓水流量是指通过膜后产生的含尿素溶液和浓缩水，需要妥善处理或回收利用。

2.4.能耗计算反渗透系统的能耗包括泵的能耗和设备运行的能耗。

泵的能耗主要与泵的流量、扬程和效率相关，可以根据泵的性能曲线和操作条件计算。

设备运行的能耗主要包括电动机、压力容器和辅助设备的能耗，需要根据设备的额定功率、工作时间和负载率进行计算。

2.5.运行参数计算反渗透系统的运行参数包括进水压力、渗透率、截留率和渗透系数。

进水压力主要取决于泵的工作压力和进水管道的限制条件。

渗透率是指膜对水分子的透过能力，需要根据膜的性能指标和实际操作条件计算。

截留率是指膜对污染物的去除率，取决于膜的截留性能和操作条件。

渗透系数是指膜对特定离子的通透性，可以通过实验测定或模型计算得到。

3.结论本文详细介绍了反渗透系统设计计算的方法和步骤，包括渗透膜选择、压力计算、流量计算、能耗计算和运行参数计算。

这些计算可以帮助工程师设计出高效、稳定和经济的反渗透系统，实现水的净化和海水淡化的目标。

设计时需要注意考虑实际操作条件、能源消耗和环境保护等因素，以提高系统的可持续性和经济性。

反渗透膜系统设计导则及应用指南一、反渗透膜系统设计导则1.水质分析：在设计反渗透膜系统之前，需要对水源进行详细的水质分析。

包括水源的PH值、悬浮物、溶解盐、重金属等成分的含量分析。

这些数据将有助于选择适用的反渗透膜和设计反渗透膜系统。

2.反渗透膜选择：根据水源的水质分析结果，选择适用的反渗透膜。

不同品牌的反渗透膜具有不同的滤除效率和工作压力要求。

比较不同膜元件的性能和成本，选择适合的反渗透膜。

3.设计反渗透膜系统：根据水源的水质和使用需求，设计反渗透膜系统。

包括反渗透膜元件的排列方式、进水和排水管道的尺寸和布局，设备的安装和调试方案等。

同时考虑系统的可维护性和可操作性。

4.运行参数控制：根据反渗透膜的工作要求，设置适当的运行参数。

包括进水压力、进水流量、回收率等。

合理控制运行参数有助于提高系统的稳定性和膜元件的使用寿命。

二、反渗透膜系统应用指南1.海水淡化：反渗透膜系统广泛应用于海水淡化领域。

通过反渗透膜的高效滤除作用，将海水转化为可用于农业灌溉、工业用水等用途的淡水。

在设计海水淡化反渗透膜系统时，需要考虑海水的盐度和水温等因素，选择适合的反渗透膜。

2.废水处理：反渗透膜系统也可用于废水处理。

通过反渗透膜对废水进行深度处理，可以去除废水中的悬浮物、有机物、重金属等污染物，从而达到回收利用的目的。

在设计废水处理反渗透膜系统时，需要根据废水的水质特点选择适合的膜元件和配套设备。

3.纯水制备：反渗透膜系统也可用于纯水制备领域。

通过反渗透膜的过滤作用，去除水中的杂质、溶解盐和微生物等，制备出高纯度的水。

在设计纯水制备反渗透膜系统时，需要根据水源的质量要求选择适合的膜元件和后处理设备。

4.系统运维与保养：反渗透膜系统的正常运行离不开定期的维护和保养。

定期更换膜元件和滤芯，清洗和消毒系统，检查管道和阀门的运行状态。

同时，根据系统运行情况进行系统的优化调整和改进。

总之，反渗透膜系统设计导则及应用指南对于设计和应用反渗透膜系统具有重要的指导意义。

海水淡化方案 The manuscript was revised on the evening of 2021·······65吨/天反渗透海水淡化工程设计方案Designing Scheme··············目录1、设计基础2、工艺流程及说明3、控制系统说明4、设备技术规范5、技术服务内容6、技术保证7、供配电和原材料供应8、环境处理9、投资方式与运行管理10、建设内容与施工期11、投资估算12、经济效益及社会效益评价前言据甲方公司提供的信息，我公司对筹建“65吨/日的反渗透海水淡化工程”进行工程投资并参与建设，现就“65吨/日的反渗透海水淡化工程”进行方案设计，提供以下设计方案，以供负责项目部门参考。

设计基础本方案涉及的流程及设备是能满足制备生活饮用水，有如下要求；1.1.1 产水用途：生活饮用水。

1.1.2 系统出力：65m3/d（25℃）。

1.1.3 系统回收率：35%~40%。

本方案主要依据如下：1.2.1 海水水源：用户提供。

1.2.2 设计界限：从取水点至终端水箱。

1.2.3 其它涉及的设计基础条件将在技术联络中讨论确定。

设备制造及设计参考标准：1.3.1 JB2932-86《水处理设备制造条件》。

1.3.2 HGJ34-90《化工设备管道外防腐设计规定》。

出水水质：达到生活饮用水水质卫生规范（2001）系统对外要求：1.5.1供电缆：根据方案设计的容量，将动力电缆送至变压器的供配电1.5.2 出水管：至终端水箱出水口处。

1.5.3 药品：调试过程所用药品由用户提供。

1.5.4 环境处理：按标准统一考虑。

工艺流程及说明：反渗透部分反渗透装置主要由阻垢剂注入系统、保安滤器、高压泵、能量回收装置、反渗透膜元件、压力管、反渗透水箱及仪器、仪表等组成。
