文安县天华密度板有限公司20t/h脱盐水装置技术方案2007年10月2日目录一、企业简介二、总则三、设计、制造、检验及验收标准和规范四、设计及要求五、乙方设计范围六、乙方供货、安装范围七、设备技术规范八、工艺流程简述九、控制系统简述十、检验与试验十一、包装与运输十二、产品及技术资料十三、进度计划表及合同装置主要人员一览表十四、技术服务和培训十五、质量保证及售后十六、其它二、总则文安县天华密度板有限公司20t/h锅炉补给水工程，经过认真仔细的对原水水质分析计算，我所认为上过滤器、反渗透系统、钠床比较适合贵公司。
既能满足低压锅炉的用水要求，又能降低吨水运行成低。
我所本着互惠互利的原则，设计出投资省、运行成本低、操作简单、水质稳定、出水水质好的方案，来满足贵公司的生产要求。
按照GB/T19249-2003《反渗透水处理设备》,JB/T2932-1999《水处理设计规范》和《水处理设备制造技术条件》及相关规定的要求进行设计、制造、安装、调试、培训等。
本所以先进的技术、优质的产品和优良的服务来完成本次脱盐水工程项目。
完全满足贵公司的一切要求，并尊重贵公司的选择。
提供的产品质保期如下：如果使用我所提供的进口无磷系阻垢剂。
膜元件质保期5年，过滤器保用8年以上，树脂保用5年以上。
三、设计、制造、检验及验收标准和规范1、技术要求和质量标准本技术方案涉及的工艺流程及设备适用于20t/h反渗透脱盐水工程。
经需方和供方确认后作为定货合同的附件，与合同正文具有同等法律效力。
2、本所采用标准和规定保证所提供的设备符合有关工业标准及企业标准要求。
设备和材料在设计、加工和制造上是高标准的优质产品，以确保系统出水质量。
3、设备、设计、检验、验收、制造和材料符合下列标准和规定的最新版本的要求，包括但不限于：a)GB150《钢制压力容器》b）JB/T2932-1999《水处理设备制造技术条件》c）HG/T2698-86《橡胶衬里化工设备》d）CD130A16《橡胶衬里设备技术条件》《压力容器安全技术监察规程》e）RO系统设计参照《给排水设计手册》及海得能公司RO设计计算软件。

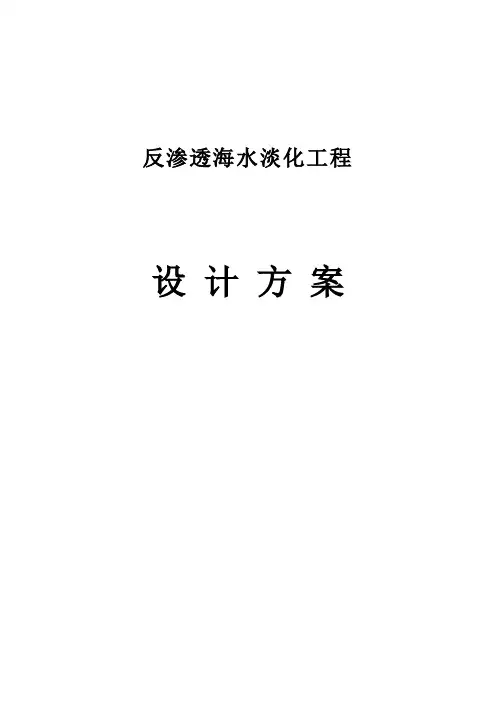

反渗透海水淡化工程设计方案目录1、设计基础2、工艺流程及说明3、控制系统说明4、设备技术规范5、技术服务内容6、技术保证7、供配电和原材料供应8、环境处理9、投资方式与运行管理10、建设内容与施工期11、投资估算12、经济效益及社会效益评价前言蚂蚁岛位于舟山本岛东南部，北临沈家门和普陀山，距沈家门8海里，常住人口在4300人左右，是一个以渔业为主，有著名的虾皮加工市场的岛屿。
岛上风景秀丽，民风淳朴。
近几年来随着旅游业的兴起，已发展成为旅游景区。
蚂蚁岛是舟山市13个严重缺水的岛屿之一，且受地理、地形的制约，淡水资源开发难度很大。
平常年全岛可供淡水13万m3，需水量为19万m3，缺水约5万m3，缺水量比较大。
鉴于水源不能满足岛内生活水平的提高和各产业的发展，所以需新增水源，开拓稳定可靠的淡水资源，是缓解蚂蚁岛淡水资源缺乏的根本措施。
在政府和有关技术部门于2005年5月对本地区虾峙镇的“300吨/日的反渗透海水淡化工程”进行调研的基础上，对蚂蚁岛建设总制水能力为“200吨/日的反渗透海水淡化工程”正式立项。
据本公司提供的信息，对蚂蚁岛筹建“200吨/日的反渗透海水淡化工程”进行工程投资并参与建设，现就“200吨/日的反渗透海水淡化工程”进行方案设计，提供以下设计方案，以供负责项目部门参考。
1.0 设计基础1.1 本方案涉及的流程及设备是能满足制备生活饮用水，有如下要求；1.1.1 产水用途：生活饮用水。
1.1.2 系统出力：200m3/d（25℃）。
1.1.3 系统回收率：35%~40%。
1.1.4 系统配置：取水、预处理、一级反渗透（RO）除盐装置及相关辅助设备。
1.2 本方案主要依据如下：1.2.1 海水水源：用户提供。
1.2.2 原水水质分析：水质报告。
1.2.3 设计界限：从取水点至终端水箱。
1.2.4 其它涉及的设计基础条件将在技术联络中讨论确定。
1.3 设备制造及设计参考标准：1.3.1 JB2932-86《水处理设备制造条件》。
海水淡化水处理方案1、海水淡化水处理概述本文件提供20 m/h反渗透海水淡化水处理系统的设计方案，我公司将提供满足技术规范和标准要求的高质量水处理及其相关服务。
两套TC-SW48C海水淡化水处理设备系统采用国际最先进的反渗透技术，经过优化系统设计而成，能将海水直接淡化成热采锅炉用水。
TC-SW480海水淡化水处理设备适用于渔船、货轮、油轮、海上钻井平台、海岛、驻地及沿海缺水城市。
能够有效地去除海水中的无机盐、重金属离子、有机物细菌及病菌等有害成分，将海水淡化为符合热采锅炉用水标准的优质水。
该套系统预处理中的砂滤水处理系统采用组合阀，实现大流量反冲洗以及正洗全过程。
该套水处理系统管路全部采用耐腐蚀材料，保证了全套水处理系统的经久耐用。
主机R0系统是采用了最先进的R0系统软件和优质的膜元件，根据水处理设备的产水量结合高效独特的技术设计而成，保证了系统运行的低能耗。
整套水处理系统的管理中配备了先进的流量、压力等控制仪表和泄压阀、排放管路，能够保持整个水处理管路系统运行平稳、安全，保证了系统维护安全，方便可靠。
3、海水淡化水处理基本参数3.1、本水处理方案主要依据如下：海水水源：用户提供。
原水水质分析：水质报告。
水处理设计界限：从原水泵至软化器出水口其它涉及的设计基础条件将在技术联络中讨论确定。
3.2、原水原水水源TDS < 35000mg/L（由于暂时无法取得该水处理工程准备使用的原海水水质情况，暂时按照世界平均海水含盐量（TDS:total dissolved solid ）约35000 mg/L作为设计依据。
进水温度：5〜40 C进水流量：50nVh水处理系统回收率：40%3.3、海水淡化水处理产水海水经淡化后的水质满足甲方所提要求：产水流量: 320m/h脱盐率：> 98% （视情况而定）产水水质: 矿化度w 500mg/L工作压力：v 7.0MPa3.4、海水淡化水处理电源电压：380V/50HZ/三相3功率：95KW a（单台10 m/h海水淡化系统）防护等级：IP55防爆等级：ExdllBT43.5、海水淡化水处理工作环境环境温度：0〜45 C空气湿度：20〜95%3.6、水处理系统配置预处理系统、反渗透（R0）除盐系统、能量回收系统、力口药系统、药洗系统、淡水置换冲洗系统、电气控制系统及相关辅助系统。
海水淡化工程技术方案海水淡化是当前解决水资源短缺的有效途径之一, 海水淡化是把海水中的盐分脱离, 使咸水变成淡水的过程。
常见的海水淡水方法能够细分为蒸馏法、冷冻法、反渗透法、水合物法和溶剂萃取法, 还包括电渗析法和离子交换法。
当前最常见的方法为反渗透法和蒸馏法。
一、海水淡化技术简介1、反渗透海水淡化技术对透过的物质具有选择性的薄膜称为半透膜, 一般将只能透过溶剂而不能透过溶液的薄膜称之为理想的半透膜。
当半透膜把不同浓度的溶液隔开后, 在自然情况下, 水流是从低浓度盐水侧往高浓度盐水侧流动;当在高浓度盐水侧加上一个适当的压力后, 也会将水从高浓度侧压到低浓度侧, 见图1。
反渗透海水淡化就是利用该原理, 用高压泵将海水增压后, 借助半透膜的选择截留作用来除去水中的无机离子得到淡水。
由于反渗透膜的截留粒度小于10×10-10 m, 因此反渗透海水淡化同时能滤除各种细菌、病毒, 获得高质量的纯水。
图1. 反渗透海水淡化技术原理一般说来, 反渗透海水淡化工艺包括四部分: 预处理、反渗透、后处理及清洗系统, 图2是一种反渗透海水淡化系统的典型工艺流程。
图2. 反渗透系统典型工艺流程图预处理系统的目的是为了充分发挥反渗透淡化系统的技术优越性, 保障良好的设计性能和长时间的安全运行, 特别是为了保证膜的使用寿命(一般情况下, 自来水和苦咸水反渗透膜的使用寿命为5年, 而海水膜的使用寿命为3年)而设置。
由于供给的源水不同, 其水质组成与杂质成分千差万别, 预处理系统也有很大的区别, 在决定预处理系统时需要丰富的基础理论知识和工程实际经验。
反渗透装置的主体由反渗透膜堆和高压泵两部分组成, 反渗透组件是整个系统的心脏部分, 而高压泵是系统的关键部件。
高压泵把进水升压至不同的压力进入膜堆, 透过膜的水作为产品水, 而未透过膜的作为浓盐水排放。
其设计的核心在于根据不同的原水水质安排不同的回收率, 以及经过流程及设备的选用使系统尽可能的节能。

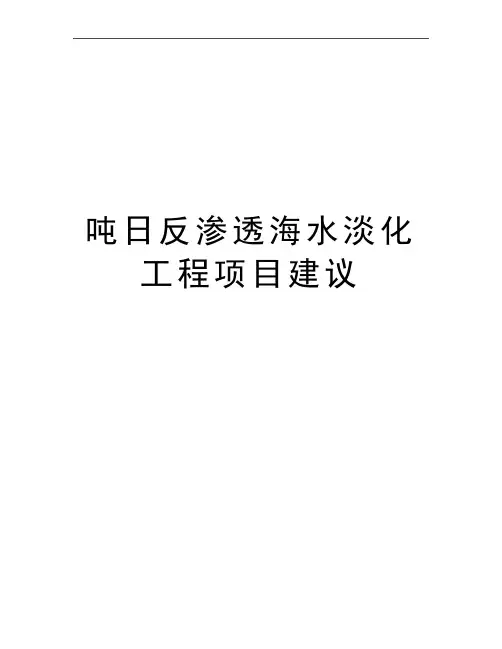

吨日反渗透海水淡化工程项目建议2000吨/日反渗透海水淡化工程项目建议书杭州水处理技术研究开发中心目录第一节概述 (2)1.1项目背景 (2)1.2水资源现状 (2)1.3建设海水淡化项目的必要性和意义 (2)第二节工艺技术初步方案 (3)2.1海水取水 (3)2.2海水一级预处理 (3)2.3海水二级预处理 (4)2.4反渗透海水淡化系统 (4)2.5产品水后处理及供水 (5)第三节原材料供应及外部配套情况 (6)第四节工程设备投资估算 (7)4.1设备投资概算 (7)4.2土建及配套设施投资概算 (9)第五节占地面积 (10)第六节运行费用估算 (11)6.1、运行费用估算 (11)第七节项目实施初步计划 (12)第一节概述1.1项目背景1.2水资源现状1.3建设海水淡化项目的必要性和意义第二节工艺技术初步方案2000m3 /d反渗透海水淡化工程分为四部分，即海水取水、海水一级预处理、海水二级预处理、反渗透海水淡化及产品水后处理供水。
整体工程的技术路线如下：海水冷却水池—→海水取水—→水力澄清池—→重力无阀滤池—→中间海水池—→海水增压泵—→多介质过滤器—→保安过滤—→高压泵+能量回收装置+压力提升泵—→反渗透海水淡化装置—→产品水后处理—→产品水池—→供水泵—→自来水管网。
2.1海水取水取水量为240 m3/h，取得的海水通过管道送到位于工程现场的水力循环澄清池。
2.2海水一级预处理海水一级预处理部分由水力循环澄清池、重力式无阀滤池及液氯、混凝剂和助凝剂自动投加设备及中间海水池组成，设计处理量为240m3/h。
由于海水水源为表层海水，海水中存在大量微生物、藻类和细菌，细菌、藻类繁殖和微生物的生长会直接影响反渗透海水淡化系统及工艺管道件的正常运行。
因此，本设计采用投加液氯杀菌灭藻方案。
投加量为2-3mg/l，投加点设在水力澄清池前的海水输水管上。
由于海域周期性涨潮、退潮的影响，海水中夹带大量的泥沙，浊度高，设计中采用两级预处理方案，海水一级预处理由水力澄清池、重力无阀滤池组成。

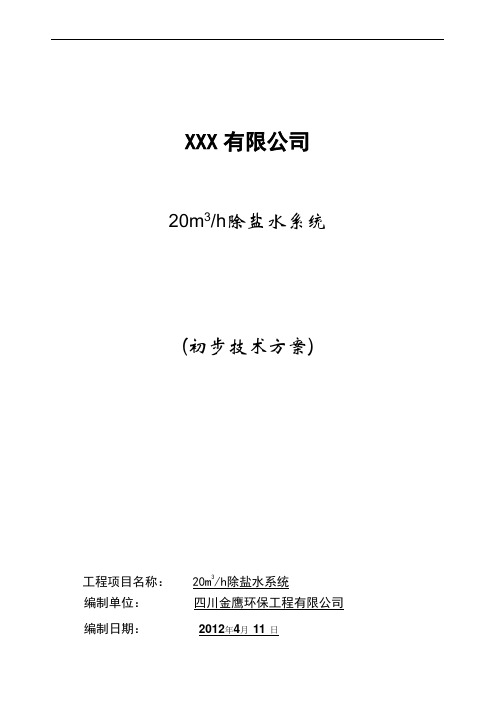

XXX有限公司20m3/h除盐水系统(初步技术方案)工程项目名称：20m3/h除盐水系统编制单位：四川金鹰环保工程有限公司编制日期：2012年4月11日XXXX 有限公司 除盐水处理系统处理工艺：预处理系统+单级反渗透系统+混合离子交换器一、设计、制造及安装依据1、基本资料（1）用户单位提出的处理水量及出水水质等技术要求。
（2）有关技术答疑的内容和回复。
（3）有关技术洽商的条件和内容。
2、主要设计制造标准和技术规程《水处理设备制造技术条件》 JB/T2932-1999 《橡胶衬里设备设计技术规定》 CD130A.15-85 《橡胶衬里设备设计条件》CD130A.16-85《工业用水软化、除盐设计规范》 GBJ109-87 反渗透膜元件制造公司《RO 设计导则》《工业“三废”排放（试行）标准》 GBJ4-73《工业企业厂界噪声标准》 GB12348-90 《钢制压力容器》GB120-1999 《钢制焊接常压容器》JB/T4735-1997 《钢制化工容器制造技术要求》 HG20584-1998 《钢制压力容器焊接规程》 JB/T4709-92 《涂漆技术条件》JB4297 《机电产品包装通用技术条件》 JB2759 《包装储运图示标志》 GB191《通用技术标准》JB/ZQ4000.1-10–86二、设计指导思想(1) 选用技术合理、成熟的处理工艺，即使是在原水水质变差的情况下，也能基本保证出水水【20m 3/h 除盐水处理系统】技术方案〖方案编号〗 JY2012-FA012 〖用户单位〗 xxxx 有限公司〖编制单位〗 四川金鹰环保工程有限公司质的稳定。
(2) 系统的处理量在满足目前使用要求的情况下，应考虑设有一定的处理余量，以适应未来用水量增长的需求。
(3) 混床设备采用一用一备制，确保设备日常检修和维护时，系统制水不间断。
(4) 选择的工艺设备运行可操控程度高，配管和阀门设置合理、流畅，较大程度上减少操作的复杂性，减少操作人员的劳动强度。
2000吨/日反渗透海水淡化工程项目建议书杭州水处理技术研究开发中心目录第一节概述1.1项目背景1.2水资源现状1.3建设海水淡化项目的必要性和意义第二节工艺技术初步方案2000m3 /d反渗透海水淡化工程分为四部分，即海水取水、海水一级预处理、海水二级预处理、反渗透海水淡化及产品水后处理供水。
整体工程的技术路线如下：海水冷却水池—→海水取水—→水力澄清池—→重力无阀滤池—→中间海水池—→海水增压泵—→多介质过滤器—→保安过滤—→高压泵+能量回收装置+压力提升泵—→反渗透海水淡化装置—→产品水后处理—→产品水池—→供水泵—→自来水管网。
2.1海水取水取水量为240 m3/h，取得的海水通过管道送到位于工程现场的水力循环澄清池。
2.2海水一级预处理海水一级预处理部分由水力循环澄清池、重力式无阀滤池及液氯、混凝剂和助凝剂自动投加设备及中间海水池组成，设计处理量为240m3/h。
由于海水水源为表层海水，海水中存在大量微生物、藻类和细菌，细菌、藻类繁殖和微生物的生长会直接影响反渗透海水淡化系统及工艺管道件的正常运行。
因此，本设计采用投加液氯杀菌灭藻方案。
投加量为2-3mg/l，投加点设在水力澄清池前的海水输水管上。
由于海域周期性涨潮、退潮的影响，海水中夹带大量的泥沙，浊度高，设计中采用两级预处理方案，海水一级预处理由水力澄清池、重力无阀滤池组成。
目前国内外海水淡化工程多采用铁盐作为海水预处理系统中的混凝剂。
由于海水比重较大、铁盐生成的矾花比重大在海水中易于沉降，本设计选用三氯化铁作为混凝剂，预计投加量视海水浊度变化在40-80mg/l之间：骨胶为助凝剂，投加量为2-3mg/l。
经海水一级预处理，要求海水浊度降到3-5度以下，进入中间海水池。
中间海水池系过渡性水池，要求有30分钟的储水量，初步确定中间海水池容积为200m3。
2.3海水二级预处理海水二级预处理部分由海水增压泵、多介质过滤器、微絮凝剂、还原剂、阻垢剂自动投加设备等组成，设计处理水量为220m3/h。
系统设置压力式多介质过滤器旨在进一步降低海水浊度，以便达到反渗透海水淡化系统对海水给水的水质要求，即污染指数（SDI）＜4。
滤器采用钢衬胶结构，滤速宜控制在8m/h以下，滤器内部反洗布气管采用316L不锈钢材质。
系统设置六台直径为2500毫米的多介质过滤器，并联运转，手动操作。
设置多介质过滤器反冲洗系统，配置罗茨风机，以提供反洗气源。
一般在反渗透脱盐系统前的海水预处理设备及管系中海水余氯应保持在0.2-0.5mg/l，以防止微生物的生长，但以聚酰胺为膜材料的反渗透海水复合膜耐余氯性很差，需投加还原剂脱余氯。
投加阻垢剂是为了防止难溶性无机盐类在反渗透海水淡化过程出现沉淀结垢，选用硫酸作为阻垢剂，调节进入反渗透海水淡化系统的海水PH值在6.4-6.8之间。
2.4反渗透海水淡化系统反渗透海水淡化系统由高压泵、能量回收装置、压力提升泵、变频控制高压泵柜、反渗透装置及辅助设备组成。
反渗透海水淡化采用多组件并联一级一段式流程，以便提高系统脱盐率并确保单个元件的水回收率低于10%。
反渗透压力管采用国产玻璃钢压力管，耐压1000PSi，它具有膜元件组装、检查及拆卸简便之特点。
膜元件为美国陶氏公司生产的SW30HR-380海水淡化复合膜元件或日本东丽公司生产的TM820-370海水淡化复合膜元件。
其元件最低脱盐率可达到99.5%。
由于陶氏公司和东丽公司生产的膜元件综合性能指标高（产水量和脱盐率综合考虑），使用寿命长，性能稳定，深受用户欢迎，在世界范围内得到广泛运用。
系统实行计算机和可变程（PLC）自动控制。
通过工控机、可编程控制器构成一个分散采样控制，及中间是操作的控制系统。
对海水淡化系统水质、温度、流量及PH值等相关物理模拟量实现现实、存储、统计、制表和打印。
在工艺和控制技术上采取如下措施：✓海水取水泵设置自动控制；✓水池分别设置高、低液位开关，并与对应水泵连锁；✓加药计量槽设置低液位报警；✓高压泵前设置低压开关，当系统流量、压力出现反常时，自动连锁报警、停机，以保护高压泵和反渗透膜；✓设置淡化水出口旁路阀，当产品水含盐量超出设定值时，自动把淡化水切换到浓水、报警；✓设置停机冲洗系统，一旦停机，用淡水自动冲洗，置换出反渗透组件内的浓缩海水，以防止加入阻垢剂后产生的亚稳态过饱和微溶盐产生沉淀；✓设置pH检测仪，连续监视pH值。
反渗透海水淡化用高压泵采用进口多级离心高压泵，过流材质为904L不锈钢，具有运行平稳、低噪音、耐腐蚀性好等优点。
压力提升泵采用美国能量回收公司生产的高压增压泵，过流材质为双相不锈钢。
能量回收装置采用美国能量回收公司的压力交换式能量回收产品，其能量回收率可达90-95%。
本系统采用压力式能量回收装置回收排放高压浓缩90%以上的能量，使能耗大幅度降低。
考虑到我国沿海海水水温季节性变化较大，单位产水量的能耗变化较大，系统采用变频控制技术来控制高压泵的启动、运行、关闭，以节约单位产水的能耗，使反渗透海水淡化系统稳定、可靠地运行。
辅助设备主要指反渗透装置的化学清洗和杀菌设备，以实行对反渗透装置定期清洗灭菌及较长时间停机时的保护。
2.5产品水后处理及供水产品水后处理及供水系统由产品水池、供水泵、PH调节和液氯自动注入设备等组成。
本系统设计500m3产品水池一座，供水泵选择IH系列不锈钢离心泵，扬程大于40米，以便能向自来水管网直接供水。
产品水在进入自来水管网前投加碱，调节PH至6.5-7.0，同时注入液氯，以维持自来水管网末端余氯量在0.3mg/L 以上。
第三节原材料供应及外部配套情况工程所需原材料如下：海水用量：5700m3/d（取自大海）供电：350kW·h混凝剂（三氯化铁）：30吨/年助凝剂（骨胶）：0.75吨/年阻垢剂（硫酸）：10吨/年还原剂（NaHSO3）：2吨/年所需原材料国内均可供货，货源充足。
第四节工程设备投资估算4.1设备投资概算1、海水取水部分海水取水泵（二开一备） 19.5万元海水取水、输水管道铺设施工 10.0万元合计 29.5万元 2、海水一级预处理部分液氯自动投加设备 4.6万元混凝剂、助凝剂自动投加设备 8.2万元合计 12.8万元 3、海水二级预处理部分海水增加压（二开一备） 28.4万元水泵变频控制柜 5.8万元多介质过滤器（六台） 54.0万元罗茨风机 2.5万元保安过滤器 8.6万元化学剂自动注入设备（六套） 4.8万元系统管道件、阀等 15.8万元合计 119.9万元 4、反渗透海水淡化除盐部分反渗透高压泵（二台） 82.8万元压力提升泵（二台） 35.8万元变频水泵控制柜（二台） 23.2万元能量回收装置（二套） 150.2万元反渗透海水淡化装置（二套） 260.0万元膜化学清洗及杀菌设备 6.0万元系统管道件、阀等 80.0万元合计 638.0万元 5、产品水后处理部分产品水输送泵（三台） 4.5万元液氯自动注入设备（一套） 3.5万元 pH调节设备 0.8万元系统管道件、阀等（150米计） 5.2万元合计 14.0万元 6、中央控制部分中央控制监控台 11.0万元计算机PLC系统 25.0万元配电系统 35.0万元合计 71.0万元 7、其他仪器仪表及控制器件 40.0万元电动阀门、高低压开关、液位控制等 40.0万元工程电缆电器件等 12.0万元钢结构件、坚固件等 6.0万元合计 98.0万元设备及材料总计 983.2万元 8、设备运输及现场施工设备包装 4.0万元运输费用 14.0万元现场设备就位 5.0万元安装调试及人员培训等 35.0万元合计 45.0万元设备部分总投资 1028.2万元4.2土建及配套设施投资概算冷却海水池（200m3） 8.6万元水力澄清池（240m3/h） 50.0万元重力无阀滤池（240m3/h） 35.0万元中间海水池（200m3） 10.7万元产品水池（500m3） 25.7万元主厂房（576m2） 57.6万元厂区配套用房（200m2） 19.2万元厂区围墙、道路、绿化、给排水施工 20.0万元电缆、电气体及配电施工 25.0万元合计 251.8万元总计1280.0万元注：以上估算尚未考虑征地及场地平整费用。
第五节占地面积2000m3/d反渗透海水淡化工程占地面积约4亩。
主厂房建筑面积576平方米，主设备厂房288平方米，层高7米，辅助用房及办公用房合建面积约288平方米，一层作辅助用房，二层作办公用房，单层高3.5米；中间海水池容积为200立方米；产品水池容积为500立方米。
厂区内其它配套用房约200平方米。
第六节运行费用估算6.1、运行费用估算（一）计算依据装置生产能力 2000m3/d开工率每年330天总投资 1280.0万元电费成本 0.4元/度单位产水耗电量 4.0度维修费（以总投资计） 2.0%/年装置及建筑物寿命年限 20年反渗透元件使用寿命 5年（平均）化学剂及易耗品费用 0.5元/立方米劳动力（三班八人制） 12000元/人·年管理费劳动力的25%（二）制水费用估算膜更换费用 0.33元/立方米维修费用 0.30元/立方米药品及易耗品费用 0.50元/立方米电费成本 1.60元/立方米劳动力费用 0.15元/立方米管理费用 0.04元/立方米制水运行费用 2.92元/立方米折旧费用 0.99元/立方米总制水费用 3.91元/立方米第七节项目实施初步计划反渗透海水淡化工程具有工艺成熟、实施周期快、出水有保障等特点。
国家海洋局杭州水处理技术开发中心已承担多项千吨级反渗透海水淡化工程，积累了丰富的工程经验，项目实施时，设备采购阶段与土建水电施工阶段可同步交叉进行，节约项目完成时间，项目实施初步计划如下：1、施工准备工作1个月；2、土建和水电施工阶段3~4个月；3、设备订货采购、加工阶段3~4个月；4、设备安装、调试、系统试运行和人员培训1~2个月。
估计整个项目完成时间约5个月。
