电容式触摸屏(CTP)介绍

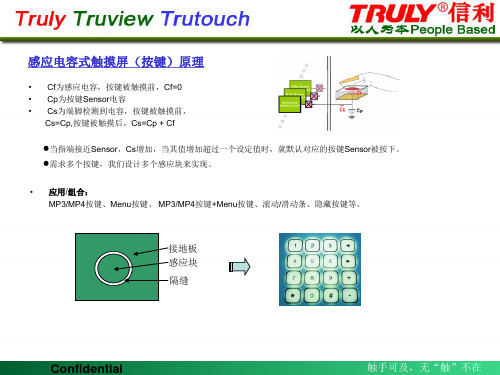

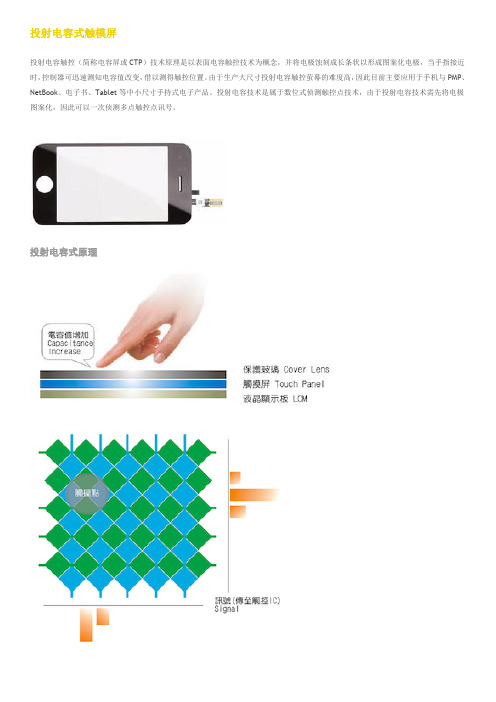

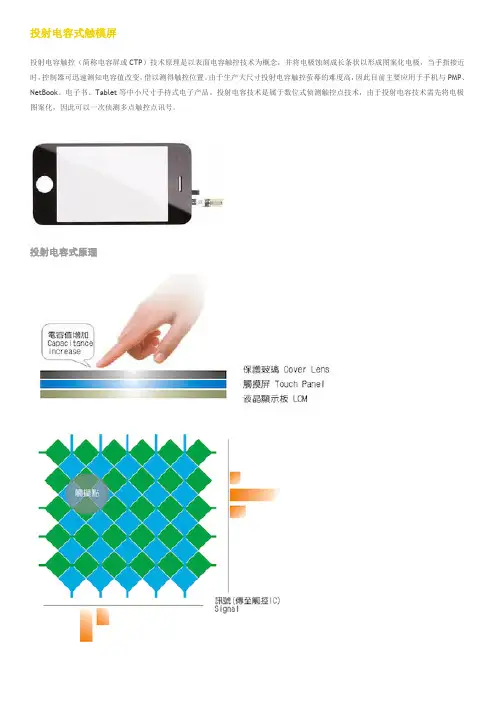

投射电容式触模屏投射电容触控（简称电容屏或CTP）技术原理是以表面电容触控技术为概念，并将电极蚀刻成长条状以形成图案化电极，当手指接近时，控制器可迅速测知电容值改变，借以测得触控位置。

由于生产大尺寸投射电容触控萤幕的难度高，因此目前主要应用于手机与PMP、NetBook、电子书、Tablet等中小尺寸手持式电子产品。

投射电容技术是属于数位式侦测触控点技术，由于投射电容技术需先将电极图案化，因此可以一次侦测多点触控点讯号。

投射电容式原理ITO玻璃电容式触摸屏ITO薄膜电容式触摸屏电阻式触摸屏电阻式触摸屏(简称电阻屏)利用压力感应进行控制，电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏，这是一种多层的复合薄膜，它以一层玻璃或硬塑料平板作为基层，表面涂有一层透明氧化金属（透明的导电电阻）导电层，上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的（小于1/1000英寸）的透明隔离点把两层导电层隔开绝缘。

当手指触摸屏幕时，两层导电层在触摸点位置就有了接触，电阻发生变化，在X和Y两个方向上产生信号，然后送触摸屏控制器。

控制器侦测到这一接触并计算出（X，Y）的位置，再根据模拟鼠标的方式运作。

这就是电阻技术触摸屏的最基本的原理。

产品系列引线类别Layouts∙４线电阻式触摸屏/4 wires Resistive Touch Panel∙５线电阻式触摸屏/5 wires Resistive Touch Panel∙８线电阻式触摸屏/8 wires Resistive Touch Panel结构类别Structures∙两层电阻式触摸屏/Resistive T ouch Panel∙三层电阻式触摸屏(纯平)/Resistive Touch Lens∙四层电阻式触摸屏(纯平)/Resistive Touch Lens尺寸Sizes 1.1 - 24inch电阻式触摸屏(普屏)7寸电阻式触摸屏纯平电阻式触摸屏特点:∙触摸屏与手机、GPS机殼等表面完全平整，无论是手感还是外观都让使用者满意∙厚度上比传统触摸屏更薄∙不轻易破碎∙可支持手写∙一般触摸屏表面是内凹式或者四周包围式，不仅使用上大大减少书写范围，还无法保证表面上的清洁∙整机结构对比, 传统触摸屏四周电路是裸露出来的，因此保护电路以免受破坏需要机殼挡住，纯平触摸屏则不需要机殼保护，可直接作为前盖。

首先介绍备受推崇的电容屏电容技术触摸屏CTPCapacity Touch Panel是利用人体的电流感应进行工作的。

电容屏是一块四层复合玻璃屏玻璃屏的内表面和夹层各涂一层ITO纳米铟锡金属氧化物最外层是只有0.0015mm厚的矽土玻璃保护层夹层ITO 涂层作工作面四个角引出四个电极内层ITO为屏层以保证工作环境。

电容屏工作原理当用户触摸电容屏时由于人体电场用户手指和工作面形成一个耦合电容因为工作面上接有高频信号于是手指吸收走一个很小的电流这个电流分别从屏的四个角上的电极中流出且理论上流经四个电极的电流与手指头到四角的距离成比例控制器通过对四个电流比例的精密计算得出位置。

可以达到99的精确度具备小于3ms的响应速度。

电容屏主要有自电容屏与互电容屏两种以现在较常见的互电容屏为例内部由驱动电极与接收电极组成驱动电极发出低电压高频信号投射到接收电极形成稳定的电流当人体接触到电容屏时由于人体接地手指与电容屏就形成一个等效电容而高频信号可以通过这一等效电容流入地线这样接收端所接收的电荷量减小而当手指越靠近发射端时电荷减小越明显最后根据接收端所接收的电流强度来确定所触碰的点。

电容屏要实现多点触控靠的就是增加互电容的电极简单地说就是将屏幕分块在每一个区域里设置一组互电容模块都是独立工作所以电容屏就可以独立检测到各区域的触控情况进行处理后简单地实现多点触控。

电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层再在导体层外加上一块保护玻璃双玻璃设计能彻底保护导体层及感应器同时透光率更高。

代表产品就是苹果iPod touch和iPad系列产品拥有其他产品难以超越的非凡触控体验为电容屏的成功推广立下了汗马功劳。

电阻式触摸屏因为电容屏已经被苹果抬高地位加上本身成本确实低于电容屏比较常出现在中低端产品上所以电阻屏也无奈屈尊于低配系列。

电阻屏是一种传感器其屏体部分是一块多层复合薄膜加上玻璃的结构薄膜和玻璃相邻的一面上均涂有ITO纳米铟锡金属氧化物涂层当触摸操作时薄膜下层的ITO会接触到玻璃上层的ITO经由感应器传出相应的电信号经过转换电路送到处理器通过运算转化为屏幕上的坐标值从而完成选点的动作并呈现在屏幕上。

一、电容式触摸屏的原理：电容触摸屏(Capacitive Touch Panel),简称CTP。

根据驱动原理不同分为自电容式CTP和互电容式CTP，根据应用领域可分为单点触摸CTP和多点触摸CTP。

1.实现原理：电容式触摸采用单层或两层ITO膜，形成矩阵式分布，以X、Y作为矩阵电容，当手指触摸屏幕时，通过X、Y轴扫描，侦测到触碰的位置电容的变化，进而CPU计算出触碰的位置。

下图2.电容检测原理：（1）.名词解释：ε0：真空介电常数ε1、ε2：不同介质相对真空状态下的介电常数s1、d1、s2、d2:形成电容面积和间距(2).触摸状态下：C=C6*C7/(C6+C7),C7=ε0ε1s1/d1,C6=C7ε0ε2s2/d2非触摸状态下：C=C8＝ε0ε1s1/d1(相当于一个虚拟电容），下图触摸状态与非触摸状态如上图所示：人体相当于“地”，人与地电容较大：nF级VS pF级导体在空中形成电容，电容的不能突变电压是一定的，两极板间的电场线多少反映了电容的大小。

当人体或导体触摸CTP时，电容就会发生变化。

电容触摸驱动IC会根据有人体或导体接近和非人体或导体接近时的状态下的电容值的差异来判断是否有触摸动作并定位触摸的位置。

下图分离出触摸区域，进行空间平均，求出区域的中心坐标。

二、互电容VS自电容：1.互电容：互电容利用两个电极进行电荷传输，一端接正弦激励信号（TX)，另一端接交流电流采样信号（RX）来实现测量垂直电容耦合的识别。

互电容坐标侦测是侦测横向和纵向的电极阵列，横向发送正弦激励信号（TX)，经过容抗XC 和阻抗XR后，信号产生滞后或超前，纵向接收采样信号（RX)，这样通过MCU 计算出具体数值扫描整屏产生数据矩阵就可以得到横向和纵向交汇点的电容值（有手指触摸互电容减少），根据电容值的变化可以确定每一个触摸点的坐标轴，即使有多个触摸点也能计算出真正的坐标。

和基数数据矩阵对比产生Diff 值矩阵，使用重心算法映射到LCD分辨率，得出具体的坐标值，赋予ID号；产生中断MCU读取IIC数据。

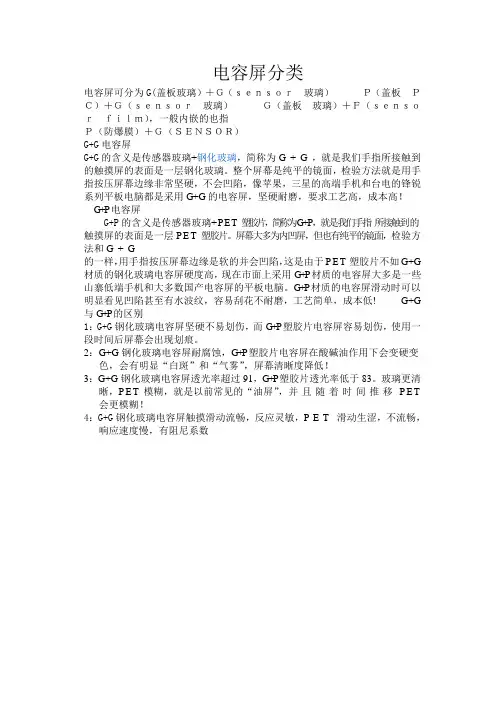

电容屏分类
电容屏可分为G(盖板玻璃）＋Ｇ（ｓｅｎｓｏｒ玻璃）Ｐ（盖板ＰＣ）＋Ｇ（ｓｅｎｓｏｒ玻璃）Ｇ（盖板玻璃）＋Ｆ（ｓｅｎｓｏｒｆｉｌｍ），一般内嵌的也指
Ｐ（防爆膜）＋Ｇ（ＳＥＮＳＯＲ）
G+G电容屏
G+G的含义是传感器玻璃+钢化玻璃，简称为G+G，就是我们手指所接触到的触摸屏的表面是一层钢化玻璃。

整个屏幕是纯平的镜面，检验方法就是用手指按压屏幕边缘非常坚硬，不会凹陷，像苹果，三星的高端手机和台电的锋锐系列平板电脑都是采用G+G的电容屏，坚硬耐磨，要求工艺高，成本高！
G+P电容屏
G+P的含义是传感器玻璃+PET塑胶片，简称为G+P，就是我们手指所接触到的触摸屏的表面是一层P E T塑胶片。

屏幕大多为内凹屏，但也有纯平的镜面，检验方法和G+G
的一样，用手指按压屏幕边缘是软的并会凹陷，这是由于P E T塑胶片不如G+G 材质的钢化玻璃电容屏硬度高，现在市面上采用G+P材质的电容屏大多是一些山寨低端手机和大多数国产电容屏的平板电脑。

G+P材质的电容屏滑动时可以明显看见凹陷甚至有水波纹，容易刮花不耐磨，工艺简单，成本低!G+G与G+P的区别
1：G+G钢化玻璃电容屏坚硬不易划伤，而G+P塑胶片电容屏容易划伤，使用一段时间后屏幕会出现划痕。

2：G+G钢化玻璃电容屏耐腐蚀，G+P塑胶片电容屏在酸碱油作用下会变硬变色，会有明显“白斑”和“气雾”，屏幕清晰度降低！
3：G+G钢化玻璃电容屏透光率超过91，G+P塑胶片透光率低于83。

玻璃更清晰，P E T模糊，就是以前常见的“油屏”，并且随着时间推移P E T 会更模糊！
4：G+G钢化玻璃电容屏触摸滑动流畅，反应灵敏，P E T滑动生涩，不流畅，响应速度慢，有阻尼系数。

(OCR)Zoom out Zoom in move slide slide clickCNT film sensor ITO film sensor优点四:可弯折设计优点七:品质及良率高Pin 1PND电子书电子书包7＂车用RTP/MID中国触摸屏网（ )您下载的该触摸屏技术文档来自于中国触摸屏网( / )What you are downloading are from China Touchscreen Site: ( / )中国触摸屏网四大版块：•触摸屏论坛：/•触摸屏供求商机：/•招聘/找工作求职：/forum-12-1.html•触摸屏行业杂志：/emag/1. 触摸屏论坛：中国触摸屏网论坛是触控面板人讨论触摸屏技术，解决触摸屏技术问题，发布触摸屏产品供求信息，了解触摸屏市场动态，触摸屏厂商招聘和找工作求职的第一平台。

2. 触摸屏供求商机：免费发布触摸屏相关产品：触控面板、触摸屏材料、触摸屏设备、触摸屏一体机、人机界面、大屏幕显示器、广告机、金融自助设备、薄膜开关、电子显示屏等3. 招聘/找工作求职：触摸屏厂商招聘和触摸屏行业人才找工作求职，招聘/找工作效果好！4. 触摸屏杂志：《触动中国》电子杂志聚焦触控面板行业资讯、追踪技术潮流和市场趋势。

中国触摸屏网( 51T ) 是中国首家以触控面板行业为基础的大型资讯、供求商机和论坛网站平台。

自2003年9月创立起，中国触摸屏网一直致力于提供触摸屏行业资讯与商务服务，深受触摸屏行业用户、业内企业和公司的首肯，其品牌影响力和用户满意度均位居业内第一。

中国触摸屏网凭借强大的信息资讯频道，产品展示频道，供求商机频道，触摸屏论坛频道，触摸屏一体机频道成为业界公认的全球最大的触控面板行业门户网站。

使用本文档前请您先阅读以下条款:1. 中国触摸屏网仅对原资料包“依样”打包，未做过任何改动，但不保证所提供资料或文档的完整性。

2. 请在使用前查毒(这也是您使用其它网络资源所必须注意的) 。

电容触摸屏的介绍电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层，再在导体层外加上一块保护玻璃，双玻璃设计能彻底保护导体层及感应器。

电容式触摸屏在触摸屏四边均镀上狭长的电极，在导电体内形成一个低电压交流电场。

在触摸屏幕时，由于人体电场，手指与导体层间会形成一个耦合电容，四边电极发出的电流会流向触点，而电流强弱与手指到电极的距离成正比，位于触摸屏幕后的控制器便会计算电流的比例及强弱，准确算出触摸点的位置。

电容触摸屏的双玻璃不但能保护导体及感应器，更有效地防止外在环境因素对触摸屏造成影响，就算屏幕沾有污秽、尘埃或油渍，电容式触摸屏依然能准确算出触摸位置。

电容式触摸屏是在玻璃表面贴上一层透明的特殊金属导电物质。

当手指触摸在金属层上时，触点的电容就会发生变化，使得与之相连的振荡器频率发生变化，通过测量频率变化可以确定触摸位置获得信息。

由于电容随温度、湿度或接地情况的不同而变化，故其稳定性较差，往往会产生漂移现象。

该种触摸屏适用于系统开发的调试阶段。

编辑本段电容触摸屏的缺陷电容触摸屏的透光率和清晰度优于四线电阻屏，当然还不能和表面声波屏和五线电阻屏相比。

电容屏反光严重，而且，电容技术的四层复合触摸屏对各波长光的透光率不均匀，存在色彩失真的问题，由于光线在各层间的反射，还造成图像字符的模糊。

电容屏在原理上把人体当作一个电容器元件的一个电极使用，当有导体靠近与夹层ITO工作面之间耦合出足够量容值的电容时，流走的电流就足够引起电容屏的误动作。

我们知道，电容值虽然与极间距离成反比，却与相对面积成正比，并且还与介质的的绝缘系数有关。

因此，当较大面积的手掌或手持的导体物靠近电容屏而不是触摸时就能引起电容屏的误动作，在潮湿的天气，这种情况尤为严重，手扶住显示器、手掌靠近显示器7厘米以内或身体靠近显示器15厘米以内就能引起电容屏的误动作。

电容屏的另一个缺点用戴手套的手或手持不导电的物体触摸时没有反应，这是因为增加了更为绝缘的介质。

电容式触摸屏技术是利用人体的电流感应进行工作的。

电容式触摸屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有一层ITO，最外层是一薄层矽土玻璃保护层，夹层ITO涂层作为工作面，四个角上引出四个电极，内层ITO为屏蔽层以保证良好的工作环境。

当手指触摸在金属层上时，由于人体电场，用户和触摸屏表面形成以一个耦合电容，对于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。

这个电流分别从触摸屏的四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置。

中文名电容式触摸屏外文名capacitive touch screen简称电容屏元件归属传感器目录1工作原理2元件分类3结构组成4技术标准5优缺点▪优点▪缺点6故障排除1工作原理编辑电容屏要实现多点触控，靠的就是增加互电容的电极，简单地说，就是将屏幕分块，在每一个区域里设置一组互电容模块都是独立工作，所以电容屏就可以独立检测到各区域的触控情况，进行处理后，简单地实现多点触控。

[1]电容式触摸屏工作原理[2]电容技术触摸屏CTP（Capacity Touch Panel）是利用人体的电流感应进行工作的。

电容屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂一层ITO（纳米铟锡金属氧化物），最外层是只有0.0015mm厚的矽土玻璃保护层，夹层ITO涂层作工作面，四个角引出四个电极，内层ITO为屏层以保证工作环境。

[3]当用户触摸电容屏时，由于人体电场，用户手指和工作面形成一个耦合电容，因为工作面上接有高频信号，于是手指吸收走一个很小的电流，这个电流分别从屏的四个角上的电极中流出，且理论上流经四个电极的电流与手指头到四角的距离成比例，控制器通过对四个电流比例的精密计算，得出位置。

可以达到99%的精确度，具备小于3ms的响应速度。

[4]投射式电容面板的触控技术投射电容式触摸屏是在两层ITO导电玻璃涂层上蚀刻出不同的ITO导电线路模块。
