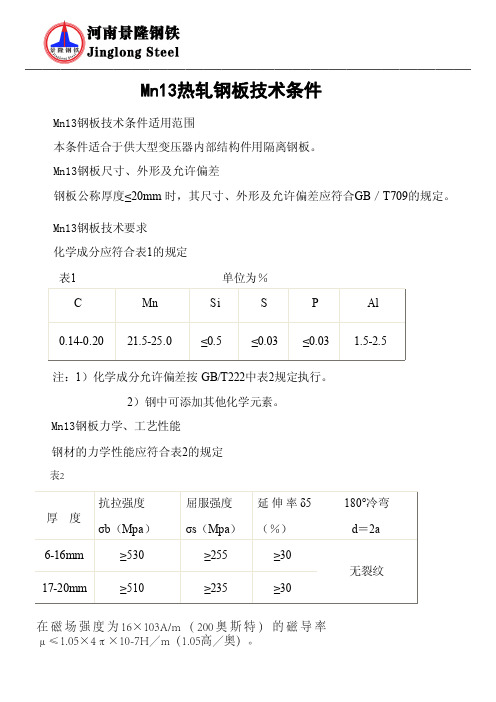

Mn13高锰耐磨板

高锰钢板型号高锰钢板是一种高强度耐磨钢材，其具有极高的硬度、耐磨性和强度，常用于矿山、建筑、港口、化工、水泥等领域的重型机械、装置以及对耐磨性能要求较高的磨损件零部件。

以下是关于高锰钢板型号的详细分步骤阐述。

第一步：了解高锰钢板的材质和特性。

高锰钢板主要由钢铁、铬、锰、硫和磷等元素构成，具有极高的硬度、强度和耐磨性能，并且耐高温、抗冲击性好。

因此，高锰钢板是一种性能卓越的特种耐磨钢材。

第二步：了解高锰钢板的型号等级分类。

高锰钢板的型号数量较多，主要包括Mn13、Mn13Cr2、Mn18、Mn18Cr2、Mn22Cr2五个主流型号等级。

其中，Mn13和Mn18系列的高锰钢板广泛用于磨损部位的加工；Mn13Cr2和Mn18Cr2系列则是在Mn13和Mn18系列的基础上增加了铬元素以提高硬度和耐磨性，并及时大幅度延长了使用寿命；Mn22Cr2则是在Mn18Cr2的基础上性能进一步提高，通常应用于要求特别高的领域。

第三步：了解高锰钢板的厚度和尺寸标准。

高锰钢板的厚度通常在3mm至100mm之间，但特别的使用条件可能需要订制更大厚度的高锰钢板。

同时，高锰钢板的尺寸标准常常是2米宽，长6米或8米，当然也可以按照客户的要求量身定制。

第四步：根据实际需求选择高锰钢板型号。

选择高锰钢板型号应根据实际需求来确定。

不同的使用环境和使用要求，需要不同型号的高锰钢板来满足。

一般来说，对于一般磨损场景使用Mn13和Mn13Cr2的高锰钢板就可以了；对于易损部位和需求更高的耐磨场景则可以选择Mn18和Mn18Cr2型号的高锰钢板，而使用环境更加恶劣、要求更高的使用场景就需要选择Mn22Cr2型号的高锰钢板。

总之，高锰钢板型号的选择需要结合实际情况，了解高锰钢板的特性、型号等级、尺寸标准等，以选用最适合的型号，从而最大限度地发挥高锰钢板的耐磨性能，延长其使用寿命。

锰13锰13是奥氏体高锰钢，表示锰含量为13%。

Mn13高锰钢又称Hadfield钢，是由英国人Hadfield于1882年发明的。

奥氏体高锰钢是碳含量为0.9%～1.3%、锰含量为11%～14%的高合金钢。

奥氏体高锰钢经过热处理后，具有很高的韧性，是一种非常强韧的非磁性合金，在冲击载荷作用下，表面层将发生加工硬化而具有高耐磨性，广泛用于制造具有高耐磨性并承受冲击载荷的部件。

材料名称：耐磨钢铸件标准：GB 5680-85锰钢特性及适用范围：具有高的抗拉强度、塑性和韧性以及无磁性，即使零件磨损到很薄，仍能承受较大的冲击载荷而不致破裂，可用于铸造各种耐冲击的磨损件，如球磨机衬板、挖掘机斗齿、破碎机牙板等。

一般用于结构简单，要求以耐磨为主的低冲击铸件，如衬板、齿板、破碎壁、轧臼壁、辊套和铲齿化学成份：碳 C ：1.10～1.50硅 Si：0.30～1.00锰 Mn：11.00～14.00硫 S ：≤0.050磷 P ：≤0.090力学性能：抗拉强度σb (MPa)：≥637伸长率δ (％)：≥20硬度：≤229HB热处理规范及金相组织：热处理规范：淬火，1060～1100℃，水冷。

ZGMn13高锰钢化学成分表ZGMn13ZGMn13高锰铸钢的钢号与化学成分（质量分数）（%）钢号 C Si Mn P≤ S≤ Cr MoZGMn13-1 1.00～1.45 0.30～1.00 11.0～14.0 0.090 0.040 ——ZGMn13-2 0.90～1.35 0.30～1.00 11.0～14.0 0.070 0.040 ——ZGMn13-3 0.95～1.35 0.30～1.00 11.0～14.0 0.070 0.035 ——ZGMn13-4 0.90～1.30 0.30～1.00 11.0～14.0 0.070 0.040 1.50～2.50 —ZGMn13-5 0.75～ 1.30 0.30～ 1.00 11.0～14.0 0.070 0.040 — 0.90～1.20b.高锰铸钢的力学性能与用途。

NM13耐磨板用途：1）火电厂：中速磨煤机筒体衬板，风机叶轮窝壳，除尘器入口烟道，灰渣导管，斗轮机衬板，分离器连接管，碎煤机衬板，煤斗及破碎机衬板，燃烧器烧嘴，落煤斗和漏斗衬板，空预器支架护瓦，分离器导向叶片。

上述零部件对耐磨钢板的硬度和耐磨强度没太高的要求，可以用材质为NM360/400厚度6-10mm的耐磨钢板。

2）煤场：送料槽及漏斗内衬，料斗衬套，风机叶片，推料机底板，旋风收尘器、焦炭导向器衬板，球磨机内衬，钻头稳定器，螺旋加料器料钟及基座，揉捏机铲斗内衬，环形送料器、翻斗车底板。

煤场作业环境恶劣，对耐磨钢板的耐腐蚀性和耐磨强度有一定的要求，推荐使用材质为NM400/450 HARDOX400厚度8-26mm的耐磨钢板。

3）水泥厂：溜槽内衬，末端衬套，旋风收尘器，选粉机叶片和导向叶片，风扇叶片及内衬，回收斗内衬，螺旋输送机底板，管道组件，熔块冷却盘内衬，输送槽衬板。

这些部件也需要耐磨性、耐腐蚀性要好一点的耐磨钢板，可以用材质为NM360/400 HARDOX400厚度8-30mmd 聊城泰佑启金属0635-777-9210 139-69-55-8118的耐磨钢板。

4）装载机械：卸轧机链板，料斗衬板，抓斗刃板，自动翻斗车翻斗板，自卸车车身。

这就需要耐磨强度和硬度极高的耐磨钢板，建议使用材质为NM500 HARDOX450/500厚度在25-45MM的耐磨钢板。

5）矿山机械：矿料、石料破碎机衬板、叶片，输送机衬板、挡板。

此类部件需极高的耐磨性，可用材质为NM450/500 HARDOX450/500厚度在10-30mm的耐磨钢板。

6）建筑机械：水泥推料机齿板，混凝土搅拌楼、搅拌机衬板，除尘器衬板，制砖机模具板。

推荐使用材质为NM360/400厚度10-30mm的耐磨钢板。

7）工程机械：装载机、推土机、挖掘机铲斗板、侧刃板、斗底板、刀片、旋挖钻机钻杆。

此类机械需要特别强硬和耐磨强度极高的耐磨钢板，可用材质为NM500 HARDOX500/550/600厚度在20-60mm的高强度耐磨钢板。

Mn13高锰耐磨钢的优异性能Mn13钢板是一种奥氏体淬火钢，在受到振动或材料强烈冲击后具有很高的耐磨性。

它在冲击载荷和磨损条件下使用，并具有表面奥氏体组织变形引起的马氏体相变。

表面层的硬度和强度随组织相强度的变化和位错的增强而急剧增加，但内层基体的仍然是奥氏体并且仍然具有很高的塑性韧性。

实际使用结果表明，这种钢在变形层具有明显的加工硬化现象，表面硬度大大提高。

具有高硬度的硬化层可以抵抗冲击磨料磨损。

高锰钢在强冲击磨料磨损的条件下具有优异的抗磨性能，并具有更大的抗冲击性和耐磨性。

冲击载荷低时，Mn13钢板的表面硬度可达到HB300-400，冲击载荷高时可达到HB400-500。

Mn13钢板用途
Mn13高锰耐磨钢主要应用于抛丸机、球磨机衬板、粉碎机、发电厂扇磨叶片等。

Mn13具有高耐磨的表面层和良好的冲击韧性，许多新型材料和现代表面工程技术在性价比上仍无法与高锰钢相比。

高锰耐磨钢厂家
上海频开实业有限公司位于国内现有规模较大的钢材市场——乐从钢铁世界，供应涟钢Mn13高锰耐磨钢，可供规格4-25mm，代订期货，是集原材料供应、加工、物流配送于一体的现代化企业。

高锰耐磨钢板Mn13材料的详细解析Mn13是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择，具有其它耐磨材料无法比拟的加工硬化特性，在较大冲击载荷或较大接触应力的作用下，钢板表层产生加工硬化，表面硬度由HB200迅速提升到HB500以上, 从而产生高耐磨的表面层，而钢板内层奥氏体仍保持良好的冲击韧性。

高锰钢最大的特点有两个：一是外来冲击载荷越大，其自身表层耐磨性越高；二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。

高锰钢的特殊性能，适于制作长时间经受高冲击物料磨损的耐磨构件，长期以来广泛应用于冶金、矿山、建材、铁路、电力、煤炭等机械设备中。

尤其是近几十年年来，随着现代工业的高速发展和科学技术的突飞猛进，高锰钢已成为磁悬浮列车、保险柜、防弹车、凿岩机器人、新型坦克等先进设备中首选的耐磨材料。

许多新型材料和现代表面工程技术在性价比上仍无法与高锰钢相比。

抗拉强度≥800MPa；冲击性能ak≥90J；延伸率≥40%化学成分特点Mn13是高锰耐磨钢（HIGH MANGANESE STELL ）是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择。

高锰钢最大的特点有两个：一是外来冲击越大，其自身表层耐磨性越高；二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。

Mn13扎制钢板对强冲击磨损和大应力磨损有极好的耐磨性能，在使用过程中不会出现破碎，而且具有便于切割、焊接、弯曲等易机械加工性能。

传统使用的高铬铸铁仅仅对移动磨损有较好的耐磨性。

Mn13轧制钢板可以有效降低设备易损件的使用成本并节省设备检修费用，提高成品竞争力。

标准其相关的国家标准和国际标准如下：我国高锰钢铸件的国家标准(GB/T5680-2010)牌号有：ZGMn13-1、ZGMn13-2、ZGMn13-3、ZGMn13-4、ZGMn13-5；美国ASTM奥氏体锰钢铸件标准(ASTMA128/A128M-1993)钢号有：ASTM-A(UNS-J91109)、ASTM-B-1(UNS-J91119)、ASTM-B-2(UNS-J91129)、ASTM-B-3(UNS-J91139)、ASTM-B-4(UNS-J91149)、ASTM-C(UNS-J91309)、ASTM-D(UNS-J91459)、ASTM-E-1(UNS-J91249)、ASTM-E-2(UNS-J91339)、ASTM-F(说明：如果用户无其它要求,一般供给钢号A铸件)；日本高锰钢铸件国家标准[JISG5131(1991)]牌号有：SCMnH1、SCMnH2、SCMnH3、SCMnH11、SCMnH21；俄罗斯铸造高锰钢标准ΓOCT977-1988钢号有：110Γ13π、110Γ13X2BPπ、110Γ13ΦTπ、130Γ14XMΦAπ、120Γ10Φπ;ISO奥氏体锰钢铸件国际标准[ISO13521:1999(E)]牌号有：GX120MnMo7-1、GX110MnMo13-1、GX100Mn13、GX120Mn13、GX120MnCr13 2、GX120MnNi13-3、GX120Mn17、GX90MnMo14、GX120MnCr17-2；英国铸造高锰钢标准：Hadfield 钢加工工艺1、Mn13高锰耐磨钢板的切割,建议采用等离子切割。

Mn13高锰低磁性钢板一：Mn13简介四：Ｍｎ１３特点Mn13是高锰耐磨钢(HIGH MANGANESE STELL )是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择。

高锰钢最大的特点有两个:一是外来冲击越大，其自身表层耐磨性越高;二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。

Mn13扎制钢板对强冲击磨损和大应力磨损有极好的耐磨性能，在使用过程中不会出现破碎，而且具有便于切割、焊接、弯曲等易机械加工性能。

传统使用的高铬铸铁仅仅对移动磨损有较好的耐磨性。

Mn13轧制钢板可以有效降低设备易损件的使用成本并节省设备检修费用，提高成品竞争力。

五：Ｍｎ１３标准标准型的Mn13高锰钢又称Hadfield钢，是由英国人Hadfield于1882年发明的。

其相关的国家标准和国际标准如下:我国高锰钢铸件的国家标准(GB/T5680-2010)牌号有:ZGMn13-1、ZGMn13-2、 ZGMn13-3、ZGMn13-4、ZGMn13-5;美国ASTM奥氏体锰钢铸件标准(ASTMA128/A128M-1993)钢号有:ASTM-A(UNS-J91109)、ASTM-B-1(UNS-J91119)、ASTM-B-2(UNS-J91129)、ASTM-B-3(UNS-J91139)、ASTM-B-4(UNS-J91149)、ASTM-C(UNS-J91309)、ASTM-D(UNS-J91459)、ASTM-E-1(UNS-J91249)、ASTM-E-2(UNS-J91339)、ASTM-F(说明:如果用户无其它要求,一般供给钢号A铸件);日本高锰钢铸件国家标准[JISG5131(1991)]牌号有:SCMnH1、SCMnH2、SCMnH3、 SCMnH11、SCMnH21;俄罗斯铸造高锰钢标准ΓOCT977-1988钢号有:110Γ13π、110Γ13X2BPπ、110Γ13ΦTπ、130Γ14 XMΦAπ、120Γ10Φπ;ISO奥氏体锰钢铸件国际标准[ISO13521:1999(E)]牌号有:GX120MnMo7-1、GX110MnMo13-1、GX100Mn13、GX120Mn13、GX120MnCr13 2、GX120MnNi13-3、GX120Mn17、GX90MnMo14、GX120MnCr17-2。

Mn13高锰耐磨钢性能介绍
高锰钢是指含锰量在1、5或10%以上的合金钢，分为高碳高锰耐磨钢ZGMn13，中碳高锰无磁钢40Mn18Cr3、50Mn18Cr4，低碳高锰不锈钢，高锰耐热钢，TWIP钢，中锰钢%Mn=3-8%wt等。

Mn13特别适于制作长时间经受高冲击物料磨损的耐磨构件，广泛应用于冶金、矿山、建材、铁路、电力、煤炭等机械设备中。

Mn13成品钢板具有良好塑韧性，易于加工成型，表面经冲击后，由于围观组织变化，表面硬度迅猛升高，从而表现出优异的耐磨性能。

随着表面的逐渐磨损，内部组织逐渐发生转变，使钢板表面持续拥有良好抗耐磨性能。

上海频开实业有限公司位于国内现有规模较大的钢材市场——乐从钢铁世界，主营产品有耐磨钢、高强钢、汽车大梁钢、冷轧高强车厢板、耐候钢、容器板、耐酸钢、中高碳钢等特殊材料，常备万吨库存，品种规格全，可代订期货。

是集原材料供应、加工、物流配送于一体的现代化企业。

Mn13钢板是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择，具有其它耐磨材料无法比拟的加工硬化特性，在较大冲击载荷或较大接触应力的作用下，钢板表层产生加工硬化，表面硬度由HB200迅速提升到HB500以上, 从而产生高耐磨的表面层，而钢板内层奥氏体仍保持良好的冲击韧性。

Mn13钢板是高锰耐磨板是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择。

Mn13扎制钢板对强冲击磨损和大应力磨损有极好的耐磨性能，在使用过程中不会出现破碎，而且具有便于切割、焊接、弯曲等易机械加工性能。

Mn13钢板切割方式：1、Mn13钢板的切割,建议采用等离子切割。

等离子切割分为水下等离子和空气等离子切割两种。

采用水下等离子切割时,等离子气体可产生几千度的高温,高锰钢板切口处迅速熔化,并因水的阻隔避免了氧化,水又对钢板及时进行冷却,阻止碳化物析出,使钢板切割面光滑平整,无热影响区,切割质量最佳,是切割高锰聊城泰佑启金属：0635-7779210 139-69-55-8118钢的首选。

也可采用空气等离子切割。

2、Mn13高锰耐磨钢板也可采用传统的火焰切割。

采用火焰切割时,建议采用切割小车,根据钢板厚度不同,采用不同规格的枪头,燃气和氧气配比调整适当(最好是中性火焰),最好是全部调整好后再开始下料,防止因中途熄火引弧造成断面缺口,影响切割质量。

Mn13钢板切割有关事项：mn13钢板切割包含冷切割和热切割。

1.冷切割有水射流切割、剪切、锯切或磨料切割;2.热切割包括火焰切割、等离子切割和激光切割。

高级别厚钢板的火焰切割方法与普通低碳和低合金钢的切割一样简单，但在切割厚钢板厚板时，需要注意!随着钢板厚度和硬度的增加，切割边部出现裂纹倾向加大。

为防止钢板切割裂纹的产生，切割时应遵循以下建议：1. 切割裂纹：钢板切割裂纹类似于焊接时产生氢致裂纹，如果钢板切边产生裂纹，将会在切厚48小时至几周内才出现。

因此，切割裂纹属于延迟性裂纹，钢板厚度和硬度越大，出现切割裂纹就越大。
