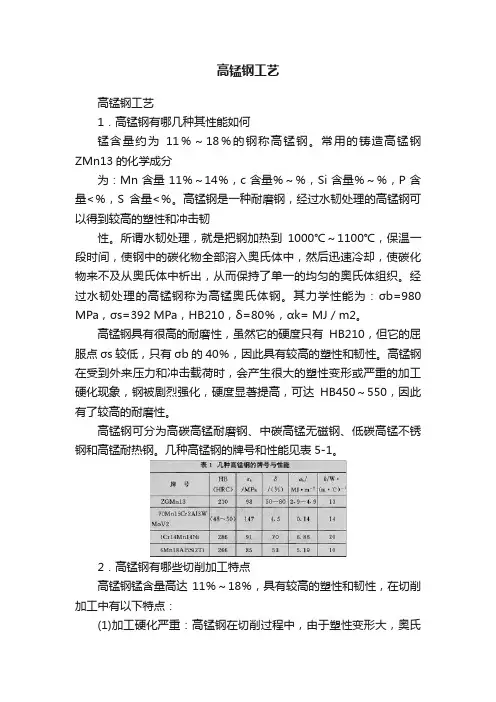

高锰钢工艺

高锰钢工艺高锰钢工艺1．高锰钢有哪几种其性能如何锰含量约为11％～18％的钢称高锰钢。

常用的铸造高锰钢ZMn13的化学成分为：Mn含量11％～14％，c含量％～％，Si含量％～％，P含量<％，S含量<％。

高锰钢是一种耐磨钢，经过水韧处理的高锰钢可以得到较高的塑性和冲击韧性。

所谓水韧处理，就是把钢加热到1000℃～1100℃，保温一段时间，使钢中的碳化物全部溶入奥氏体中，然后迅速冷却，使碳化物来不及从奥氏体中析出，从而保持了单一的均匀的奥氏体组织。

经过水韧处理的高锰钢称为高锰奥氏体钢。

其力学性能为：σb=980 MPa，σs=392 MPa，HB210，δ=80％，αk= MJ／m2。

高锰钢具有很高的耐磨性，虽然它的硬度只有HB210，但它的屈服点σs较低，只有σb的40％，因此具有较高的塑性和韧性。

高锰钢在受到外来压力和冲击载荷时，会产生很大的塑性变形或严重的加工硬化现象，钢被剧烈强化，硬度显著提高，可达HB450～550，因此有了较高的耐磨性。

高锰钢可分为高碳高锰耐磨钢、中碳高锰无磁钢、低碳高锰不锈钢和高锰耐热钢。

几种高锰钢的牌号和性能见表5-1。

2．高锰钢有哪些切削加工特点高锰钢锰含量高达11％～18％，具有较高的塑性和韧性，在切削加工中有以下特点：(1)加工硬化严重：高锰钢在切削过程中，由于塑性变形大，奥氏体组织转变为细晶粒的马氏体组织，从而产生严重的硬化现象。

加工前硬度一般为HB200～220，加工后表面硬度可达HB450～550，硬化层深度～mm，其硬化程度和深度要比45号钢高几倍。

严重的加工硬化使切削力增大，加剧了刀具磨损，也容易造成刀具崩刃而损坏。

(2)切削温度高：由于切削功率大，产生的热量多，而高锰钢的导热系数比不锈钢还低，只有中碳钢的1/4，所以切削区温度很高。

当切削速度Vc<50 m/min 时，高锰钢的切削温度比45号钢高200℃～250 ℃，因此，刀具磨损严重，耐用度降低。

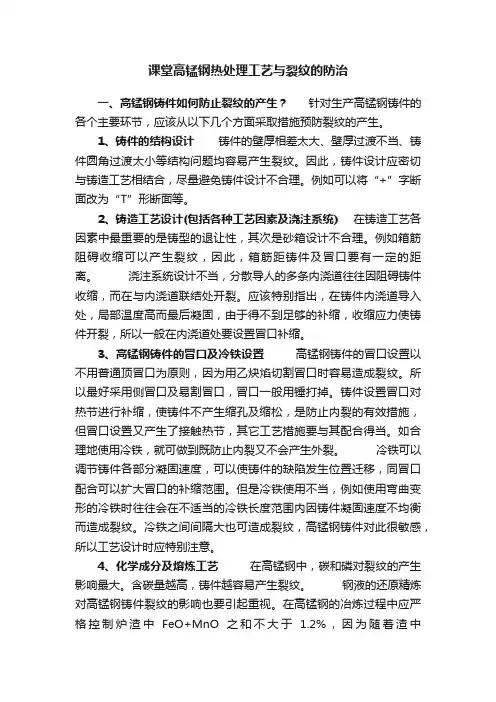

课堂高锰钢热处理工艺与裂纹的防治一、高锰钢铸件如何防止裂纹的产生？针对生产高锰钢铸件的各个主要环节，应该从以下几个方面采取措施预防裂纹的产生。

1、铸件的结构设计铸件的壁厚相差太大、壁厚过渡不当、铸件圆角过渡太小等结构问题均容易产生裂纹。

因此，铸件设计应密切与铸造工艺相结合，尽量避免铸件设计不合理。

例如可以将“+”字断面改为“T”形断面等。

2、铸造工艺设计(包括各种工艺因素及浇注系统)在铸造工艺各因素中最重要的是铸型的退让性，其次是砂箱设计不合理。

例如箱筋阻碍收缩可以产生裂纹，因此，箱筋距铸件及冒口要有一定的距离。

浇注系统设计不当，分散导人的多条内浇道往往因阻碍铸件收缩，而在与内浇道联结处开裂。

应该特别指出，在铸件内浇道导入处，局部温度高而最后凝固，由于得不到足够的补缩，收缩应力使铸件开裂，所以一般在内浇道处要设置冒口补缩。

3、高锰钢铸件的冒口及冷铁设置高锰钢铸件的冒口设置以不用普通顶冒口为原则，因为用乙炔焰切割冒口时容易造成裂纹。

所以最好采用侧冒口及易割冒口，冒口一般用锤打掉。

铸件设置冒口对热节进行补缩，使铸件不产生缩孔及缩松，是防止内裂的有效措施，但冒口设置又产生了接触热节，其它工艺措施要与其配合得当。

如合理地使用冷铁，就可做到既防止内裂又不会产生外裂。

冷铁可以调节铸件各部分凝固速度，可以使铸件的缺陷发生位置迁移，同冒口配合可以扩大冒口的补缩范围。

但是冷铁使用不当，例如使用弯曲变形的冷铁时往往会在不适当的冷铁长度范围内因铸件凝固速度不均衡而造成裂纹。

冷铁之间间隔大也可造成裂纹，高锰钢铸件对此很敏感，所以工艺设计时应特别注意。

4、化学成分及熔炼工艺在高锰钢中，碳和磷对裂纹的产生影响最大。

含碳量越高，铸件越容易产生裂纹。

钢液的还原精炼对高锰钢铸件裂纹的影响也要引起重视。

在高锰钢的冶炼过程中应严格控制炉渣中FeO+MnO之和不大于 1.2%，因为随着渣中FeO+MnO之和的提高，钢液中FeO+MnO也必升高，凝固后在晶界上析出，会使钢变脆。

高锰钢的热处理工艺嘿，朋友们！今天咱就来聊聊高锰钢的热处理工艺，这可真是个有趣又重要的事儿呢！你知道吗，高锰钢就像是个脾气有点怪的家伙。

要想让它乖乖听话，发挥出最佳性能，热处理工艺可不能马虎。

咱先说说加热这一步。

这就好比给高锰钢洗个热水澡，但水温可得掌握好，不能太高也不能太低。

要是温度不合适，那可就像洗澡水忽冷忽热，让人不舒服一样，高锰钢也会闹脾气呢！加热要均匀，要让每一处都能感受到合适的温度，这样它才能舒舒服服地准备好接下来的变化。

然后是保温。

这就像是让高锰钢在温暖的环境里多待一会儿，让它好好享受一下，彻底发生变化。

时间不能太短，不然它还没反应过来呢；但也不能太长，不然它可能会不耐烦哦。

接着就是冷却啦！这可是关键的一步，就像一场刺激的冒险。

冷却速度的快慢能决定高锰钢最后的性格呢。

快速冷却，它会变得坚硬而有韧性；慢慢冷却，它可能就会比较温顺一些。

你说神奇不神奇？咱再打个比方，高锰钢的热处理工艺就像是给它做一次全方位的改造。

加热是为它打开改变的大门，保温是让它在这个过程中沉淀和成长，冷却则是给它定型，让它成为我们需要的样子。

在实际操作中，可不能随随便便就开始哦。

得像对待宝贝一样小心翼翼，每一个细节都要注意到。

温度的测量要精准，时间的把握要恰到好处，稍有不慎，可能就前功尽弃啦！你想想，如果因为我们的一点疏忽，让高锰钢没能发挥出它应有的性能，那多可惜呀！所以呀，我们得认真对待这个热处理工艺，让高锰钢在我们的手中变得无比强大。

总之呢，高锰钢的热处理工艺看似简单，实则暗藏玄机。

我们要用心去钻研，去实践，才能真正掌握其中的奥秘。

让我们一起加油，把高锰钢的热处理工艺玩得团团转，让它为我们的生产和生活带来更多的便利和惊喜吧！可别小瞧了这看似普通的热处理工艺哦，它能创造的奇迹可多着呢！。

高锰钢热处理工艺流程《高锰钢热处理工艺流程》嘿，大家好呀！今天咱来聊聊高锰钢热处理工艺流程。

这事儿啊，可有意思着呢！我先给大家讲个小故事哈。

有一次我去一个工厂参观，正好看到他们在对高锰钢进行热处理。

哇塞，那场面，可真是让我大开眼界。

一开始啊，工人们把高锰钢放进一个大大的炉子里面，就像把宝贝小心翼翼地放进保险箱一样。

这个炉子可神奇了，它能把温度升得高高的。

然后呢，就开始加热啦。

我就眼睁睁地看着那温度一点点升上去，心里还想着，这高锰钢在里面会不会热得受不了呀。

在加热的过程中，工人们可紧张啦，眼睛一直盯着各种仪表，就像医生在看着病人的心电图似的。

他们要时刻关注着温度的变化，不能有一丝一毫的差错。

等温度达到要求了，就进入了保温阶段。

这时候啊，就好像让高锰钢在里面好好睡一觉，让它充分吸收热量，发生一些奇妙的变化。

我在旁边都不敢大声说话，生怕吵醒了它似的。

保温一段时间后，重头戏来啦，那就是冷却！工人们把高锰钢从炉子里拿出来，然后用各种方法让它快速冷却。

有的用水浇，那滋滋的声音，就像放鞭炮一样；有的用风冷，呼呼的风声，感觉像是在给高锰钢吹风扇呢。

我在旁边看着，心里那个好奇呀，这高锰钢经过这么一番折腾，到底会变成啥样呢。

等冷却完成后，我一看，哇，和之前完全不一样啦！变得更加坚硬、更加耐磨了。

这就是高锰钢热处理工艺流程的大致过程啦。

从加热到保温再到冷却，每一步都很关键，都需要工人们精心操作。

就像我们做饭一样，火候掌握不好，做出来的菜就不好吃。

其实啊，生活中很多东西都需要经过类似的处理才能变得更好。

就像我们人一样，也要经过各种磨练和考验，才能变得更加坚强、更加优秀。

所以呀，大家可别小看了这高锰钢热处理工艺流程，它里面蕴含着很多道理呢。

下次要是有机会，大家也可以去工厂看看，亲自感受一下这个神奇的过程。

好啦，今天就和大家聊到这里啦，希望你们喜欢我讲的这个小故事和关于高锰钢热处理工艺流程的介绍。

拜拜啦！。

高锰钢的焊接工艺介绍高锰钢是一种具有高强度和耐磨性的特殊钢材，常用于制造机械零件、工具和耐磨构件等。

在进行高锰钢的焊接时，需要采取特定的工艺和措施，以确保焊接接头的质量和性能。

焊接前准备在进行高锰钢的焊接之前，需要进行充分的准备工作，包括材料准备和设备准备。

材料准备选择合适的高锰钢焊接材料，确保其符合焊接要求，并具有良好的可焊性和相容性。

材料准备还包括对焊接材料进行清洁和除锈处理，以确保焊接接头的质量。

设备准备选择适合高锰钢焊接的设备，包括焊接机、电极、焊丝等。

确保所有焊接设备都经过良好的维护，并具备稳定的电力供应和良好的接地条件。

焊接工艺高锰钢的焊接工艺与普通钢的焊接工艺有所不同，需要采取一些特定的措施以确保焊接接头的质量和性能。

选择适当的焊接方法高锰钢的焊接方法可以选择电弧焊、气焊、激光焊等，根据具体情况选择适合的焊接方法。

其中，电弧焊是常用的焊接方法，可以分为手工电弧焊和自动电弧焊。

控制焊接参数在进行高锰钢的焊接时，需要控制好焊接参数，包括焊接电流、焊接电压、焊接速度等。

合理的焊接参数可以保证焊接接头的质量和性能。

采用预热和后热处理高锰钢的焊接过程中容易产生焊接应力和氢裂纹等问题，为了避免这些问题的发生，可以采用预热和后热处理的方法。

预热可以减少焊接应力，后热处理可以消除氢裂纹。

进行焊接试验和检测在完成高锰钢的焊接后，应进行焊接试验和检测，以确保焊接接头的质量和性能。

常用的焊接试验和检测方法包括断口观察、硬度测试、X射线检测等。

结论高锰钢的焊接工艺需要采取特定的工艺和措施，以确保焊接接头的质量和性能。

选择适当的焊接方法、控制好焊接参数、采用预热和后热处理，以及进行焊接试验和检测，都是保证高锰钢焊接质量的关键步骤。

以上为高锰钢的焊接工艺文档的内容。

高锰钢(high manganese steel)含锰量在10％以上的合金钢。

1882年第一次获得奥氏体组织的高锰钢，1883年英国人哈德菲尔德(R．A．Hadfield)取得了高锰钢专利。

高锰钢依其用途的不同可分为两大类：(1)耐磨钢。

这类钢含锰10％～15％，碳含量较高，一般为0.90％～1.50％，大部分在1．0％以上。

其化学成分为(％)：C0．90～1．50Mn10.0～15．0Si0．30～1.0 S≤0.05 P≤0.10这类高锰钢的用量最多，常用来制作挖掘机的铲齿、圆锥式破碎机的轧面壁和破碎壁、颚式破碎机岔板、球磨机衬板、铁路辙岔、板锤、锤头等。

上述成分的高锰钢的铸态组织通常是由奥氏体、碳化物和珠光体所组成，有时还含有少量的磷共晶。

碳化物数量多时，常在晶界上呈网状出现。

因此铸态组织的高锰钢很脆，无法使用，需要进行固溶处理。

通常使用的热处理方法是固溶处理，即将钢加热到1050～1100℃，保温消除铸态组织，得到单相奥氏体组织，然后水淬，使此种组织保持到常温。

热处理后钢的强度、塑性和韧性均大幅度提高，所以此种热处理方法也常称为水韧处理。

热处理后力学性能为：σb615～1275MPa σ 0.2340～470MPa ζ15％～85％ψ15％～45％ aKl96～294J／cm2 HBl80～225高锰钢经过固溶处理后还会有少量的碳化物未溶解，当其数量较少符合检验标准时，仍可使用。

奥氏体组织的高锰钢受到冲击载荷时，金属表面发生塑性变形。

形变强化的结果，在变形层内有明显的加工硬化现象，表层硬度大幅度提高。

低冲击载荷时，可以达到HB300～400，高冲击载荷时，可以达到HB500～800。

随冲击载荷的不同，表面硬化层深度可达10～20mm。

高硬度的硬化层可以抵抗冲击磨料磨损。

高锰钢在强冲击磨料磨损条件下，有优异的抗磨性能，故常用于矿山、建材、火电等机械设备中，制作耐磨件。

在低冲击工况条件下，因加工硬化效果不明显，高锰钢不能发挥材料的特性。

Mn13高锰钢的铸态处理组织中除奥氏体相外，还有析出的碳化物。

为获得高韧性，必须予以热处理，以消除铸态组织中晶内和晶界上的碳化物。

Mn13高锰钢的含碳量通常为1.3%左右，要消除其铸态组织的碳化物，需将钢加热到1000℃以上，并保温适当时间，使其碳化物完全溶解，随后迅速冷却，这种热处理通常称为水韧处理。

水韧温度取决于铸钢成分，通常为1000～1100℃。

过高的水韧温度会导致铸件表面严重脱碳，而且奥氏体晶粒中和晶界上将析出共晶碳化物。

由于共晶碳化物是不能通过重新热处理来消除的脆性相，应尽量避免产生。

Mn13高锰钢铸件在入炉之前，铸件表面的粘砂、披缝和浇注冒口要清理干净。

粘砂对铸件加热或冷却都有隔热作用，使铸件加热和入水后的冷却不均匀，严重粘砂会降低铸件入水后的冷却速度，造成晶界碳化物重新析出。

披缝较薄，在热处理加热时会产生脱碳，水淬后转变成马氏体，马氏体相变体积膨胀，可能会使铸件基体受到拉应力而开裂。

Mn13高锰钢导热系数低，100℃以下为碳钢的1/4～1/6，600℃时为碳钢的1/2～5/7。

高锰钢的热膨胀系数大，为碳钢的2倍，500℃以上时更大。

虽然铸件在低温加热过程中无相变应力产生，但加热到300℃以上后会出现晶内和晶界上脆性碳化物增多的现象，有时会发生珠光体转变。

Mn13高锰钢辙叉结构复杂，同一铸件壁厚相差悬殊，铸件本身存在不小的铸造应力。

在热处理的加热或冷却过程中不同部位存在较大的温差，会产生热应力。

这样，热应力和铸造应力叠加，使辙叉产生裂纹。

因此，必须控制Mn13高锰钢辙叉的入炉温度和加热速度。

Mn13高锰钢辙叉的热处理分冷辙叉处理和热辙叉处理。

对于热辙叉，如果装入同一窑的所有辙叉的装窑温度基本和窑温一致，则这种工艺可以节约能源，提高效率。

但在实际生产中装窑温度很难与窑温一致，且相差较大，主要原因有：不同炉次的辙叉开箱水爆后在同一窑中进行热处理，造成同一窑中辙叉的初始温度不同；由于连续生产，每天窑的初始温度也不尽相同；季节性的温度变化导致辙叉与窑的温度变化较大；辙叉在窑内的排序不同会造成一定的温差。

高锰钢生产工艺高锰钢是一种含有较高锰量的钢材，具有优异的抗磨性、抗冲击性和耐腐蚀性能，广泛应用于工程领域。

以下是高锰钢的生产工艺。

高锰钢的生产工艺主要包括原料准备、熔炼、铸造和热处理四个环节。

首先是原料准备。

高锰钢的主要原料包括铁、锰、碳等。

其中锰是高锰钢的主要合金元素，可以提高钢材的强度和硬度。

碳是一种调节高锰钢的碳量以控制钢材硬度和韧性的重要元素。

在原料准备阶段，需要根据高锰钢的要求选用合适的原料，保证原料的质量。

接下来是熔炼。

高锰钢的熔炼一般采用冶金炉进行。

在熔炼的过程中，首先装入适量的合金和脱碳剂，并加热到一定温度。

然后，将精炼剂加入炉中，通过脱氧、脱硫等反应，使钢液中的杂质得到清除。

同时，通过加入适量的锰和碳等合金元素，使钢液中的合金元素得以补充。

熔炼完毕后，对钢液进行取样分析检测，以确保高锰钢的成分符合要求。

然后是铸造。

高锰钢可通过多种铸造方法进行生产，如连铸、浇铸等。

其中连铸是一种常用的铸造方法，通过将熔融的高锰钢连续浇注至连铸机中，使其冷却凝固成长条状的铸坯。

这样可以保证高锰钢的均匀性和稳定性。

在铸造的过程中，需要控制好浇注温度和浇注速度，以确保高锰钢的质量。

最后是热处理。

高锰钢的热处理主要包括退火和淬火两个步骤。

退火可以消除高锰钢在铸造过程中的应力，改善其物理性能和力学性能。

淬火则可以提高高锰钢的硬度和强度，使其具有更好的耐磨性和抗冲击性。

在热处理过程中，需要控制好温度和冷却速度，以达到理想的热处理效果。

综上所述，高锰钢的生产工艺包括原料准备、熔炼、铸造和热处理四个环节。

每个环节都需要严格控制各项工艺参数，以获得高质量的高锰钢材。

高锰钢铸件生产基本工艺要求一，冶炼工艺：1.熔炼高锰钢必须使用镁砂碱性或中性炉衬。

2.化学成分必须按国家标准GB/T5680-1998规定执行，开始换新料时炉前也必须分析，以后可以只做成品分析，每天做1-2炉。

成分控制要注意：a,返回料最多不得超过30%。

b,含硅量要控制在0.4-0.6%，最多不宜超过0.8%。

c,C,Mn要严格控制在范围内，同时要控制锰/碳比，Mn/C=10.d,P的含量也要严格控制，最多不得超规范，含量越低越好。

3.温度：锰钢由于C,Mn含量较高，流动性很好，温度高容易出现柱状晶，致使裂纹出现和耐磨性差，所以要严格控制出钢温度，一般在1420·C~1480·C，浇注温度一般在1360·C~1420·C。

二，铸造工艺：1.线收缩：一般在2.5%~3.0%。

2.冒口：锰钢体积收缩比碳钢还要大，但其凝固理论是同时凝固，所以一般板状零件都不放冒口，若壁很厚要放冒口，就要放大，往往冒口/热节=2/1,冒口进口相对要小，使进口结实不易裂纹。

3.浇口：要符合同时凝固的要求，应多道分散，内浇口断口宜狭深小浇口，一般齿板宜单头进入开4~6道，横浇口宜稍大压在内浇口上。

4型砂：要表面光洁，宜用水玻璃砂，上镁砂（碱性）或中性（铝矾土，棕刚玉等）涂料，表面烘烤。

5.打箱时间：一般薄壁件可在4小时，小齿板宜在4~6小时，较大面积件应在8~12小时，打箱和清砂时不得浇水。

6.清砂：清砂时去除冒口不得用火焰切割，能敲打去除的尽量敲去，确实敲不掉须用火焰切割的应在热处理后再割，若有冒口的可先切割一部分，留30-40mm,待热处理后再切除。

清砂时宜将披缝全部敲掉后再进热处理炉。

三，热处理工艺：1.装炉温度应低于250·C。

2.装炉时铸件相互之间应有一定空隙，可用耐火砖垫空。

3.每炉的装入量应按水池的水量确定，铸件重量/水池水量=1/10。

4.入水前水温不得超过常温，入水后水温不得超过60·C。

高锰钢生产工艺流程高锰钢是过共析钢。

在锰含量同样的情形下，高锰钢的耐腐蚀性有随碳含量提升而增强的发展趋势。

可是，碳含量超出1.2%之后，位错上就很有可能进行析出（Fe、Mn）3C型碳化物，使钢的延性提升。

碳含量在0.8-1.7转变时，钢的屈服强度随碳含量提升而逐渐逐步提高，在碳含量为1.2%时达最大值,随后持续降低。

伸长率在碳含量超出1.0%之后就随碳含量的提高而降低。

抗压强度和伸长率降低的首要因素是位错上面有碳化物进行析出。

针对耐冲击损坏的铸件,塑性变形也十分关键,最好是将碳含量维持在不至于比较严重危害塑性变形的高限。

一般的高锰钢,碳含量宜操纵在1.1%~1.25%。

厚大铸件初凝长,先进行析出低碳环保奥氏体晶体,后凝结的位置富碳,成份缩松明显即便碳含量小于1.1%,位错上也有可能有碳化物进行析出。

碳含量低的型号(D和E-1)便是为满足这类铸件而创建的。

锰是平稳奥氏体的原素,也是高锰钢中的具体铝合金原素。

RobertHadfield曾对锰含量(1.5%~22%上下)的危害作过系统软件的科学研究。

经水韧处置的高锰钢,锰含量为5%~6%就可以获得充分的奥氏体机构,但低合金钢的物理性能较差,只适用于独特的工作状况标准。

为使高锰钢具备不错的物理性能,锰含量应在10%之上。

锰含量对屈服强度沒有很大的危害，对抗压强度和伸长率的危害则不容忽视。

锰含量在12%下列时，伴随着锰含量的提升，抗压强度和伸长率都是有很大幅的提高，超出12%之后，二者的增势都趋向迟缓，超出14%之后，则逐渐降低。

因而，仅有加钼且选用弥漫硬底化加工处理的钢材能够将锰含量提升到14%或高些一些。

有的技术性规格型号规定高锰钢的锰碳比相当于10或是高些，现阶段来看，此类规定尚欠缺足够的根据。

机车高锰钢调质工艺流程
内容:
一、工艺流程概述
机车高锰钢调质工艺主要包括以下几个步骤:
1. 选料:选择含锰量大于1.2%的高锰钢作为原料。

2. 熔炼:采用电弧炉或感应炉熔炼,控制好炉料成分,去除杂质。

3. 外轧:采用反复轧制,使钢片组织细化,提高强度。

4. 调质:通过高温回火、等温控制冷却等热处理,调整组织,获得理想的力学性能。

5. 测试:对调质后的钢材进行拉伸试验、冲击试验等,检验机械性能。

6. 加工:将调质后的钢材切割、钻孔等加工成零部件。

二、关键工艺参数
1. 熔炼温度控制在1600-1650°。

过高会造成烧损,过低影响去杂。

2. 轧制温度1000-1100°,轧制减薄率每通道10-15%。

3. 回火温度820-840°,保温时间1-2小时,空冷至650°,然后空冷。

4. 冷却速率对力学性能有显著影响,需严格控制。

5. 冲击试验温度-40°,拉伸强度≥1080,伸长率≥10%。

三、工艺优化方向
1. 优化熔炼工艺,减少杂质引入。

2. 加强过程检测,实时调整工艺参数。

3. 开发新型调质系统,缩短调质周期。

4. 加强冷却控制,获得更好综合性能。

5. 采用先进轧制设备,提高轧制效率。

1、铸型工艺（自硬砂）传统工艺1）砂工艺高锰钢液呈碱性，用石英砂生产易粘砂，要采取相应措施解决。

(1)水玻璃石英砂：石英砂：40/70目l00％；水玻璃5％-7％；膨润土4％-5％；碳酸钠0.2％-0.4％。

(2)柴油：2.0％（提高砂的流动性，防止粘砂）。

采用二氧化碳或液化气烘干硬化；刷镁砂粉快干涂料，防止高锰钢粘砂。

(3)镁橄榄石砂：镁橄榄石耐火度1910℃，莫氏硬度6-7级，膨胀系数比石英砂小，且均匀膨胀，无相变，不含游离SiO2，不与Fe、Mn的氧化物反应，有较强的抗金属氧化物的侵蚀能力，是高锰钢理想的面砂。

(4)石灰石砂：石灰石砂1970年问世，也叫70砂，优点是馈散性好，落砂清理容易，铸件表面光洁，消除职业性矽肺病；缺点是发气量大，型砂强度低。

因此要求造型和制芯作到“硬、光、通、净”四原则，即：①砂型、芯应紧实，用A型表面硬度计测定，硬度值大于50：②造型时要修光刮平，使边角情晰；③多开出气道，并要贯穿畅通；④铸型要硬化良好，如有松、掉砂必须报废；⑤铸型浇注合箱前，型腔要光洁干净。

(5)对于中小型壁厚小于40mm的薄壁件，也可采用粘土砂。

(6)有的中小型工厂仅采用2％～3％的水玻璃砂，用二氧化碳气硬化，背砂用4号河砂，生产200公斤以下的破碎机颚板，也不粘砂。

1）涂料的配制(1)快干涂料：先将松香溶于无水酒精中，形成松香酒精溶液，再将镁砂粉陶土混入，建议用200～320目细镁砂粉。

(2)水基镁砂涂料：将镁砂粉、陶土按比例配好，在混砂机中干混10分钟，加水柏油混4小时20分钟，再分批加入清水混碾1小时30分钟，碾成膏状，装入铁桶内加少量清水复盖，如室温超过24度，涂料超过24小时，易发生水化，将重新回混碾3小时。

2、高锰钢铸件（传统铸造）浇注系统的设计（1）高锰钢线收缩率：小件2.4％～3.2％，大件2.0％～2.5％。

在砂型铸造条件下一般铸造线收缩率(缩尺)选择2.5％～2.7％，不同铸件不同部位不同方向线收缩率不同。

高锰钢工艺流程
《高锰钢工艺流程》
高锰钢是一种重要的合金钢，具有优良的耐磨性和耐蚀性，被广泛应用于矿山、建筑、冶金等领域。

其工艺流程是指生产高锰钢的一系列制造工艺步骤，在这个过程中，通过各种工艺和技术手段，将原料转化为高锰钢产品。

首先，高锰钢的工艺流程包括原料准备、原料熔炼、浇铸成形、热处理等诸多环节。

原料准备阶段是高锰钢生产的起始阶段，需要选用高质量的原料，如铁、锰、铬、硅、碳等合金元素，严格控制各种元素的含量。

然后是原料熔炼，将各种合金元素按一定比例混合、加热熔化，然后进行脱硫、脱磷等处理。

接着是浇铸成形，将熔化的合金流入模具中，通过冷却凝固形成铸坯。

最后是热处理，包括回火、淬火等工艺，以提高高锰钢的强度和硬度。

同时，工艺流程中的每个环节都需要严格控制生产参数，以确保最终产品的质量。

例如，原料的成分和含量、熔炼温度、浇铸速度、热处理时间等诸多工艺参数都需要精确控制。

此外，还需要进行质量检测和控制，及时发现和解决生产过程中的质量问题。

总的来说，高锰钢的工艺流程是一个复杂而严谨的生产过程，需要运用多种技术手段，并严格控制各个环节的参数和质量，才能生产出优质的高锰钢产品。

通过不断的工艺改进和技术创
新，高锰钢的生产工艺流程也在不断优化，以满足市场对高性能高锰钢的需求。

高锰钢用覆膜砂工艺
高锰钢用覆膜砂工艺是一种金属加工工艺，用于为高锰钢表面覆盖一层膜状涂层，以提高其抗腐蚀和耐磨性能。

覆膜砂工艺通常包括以下步骤：首先，对高锰钢表面进行清洗，以去除表面的油污和杂质。

然后，将高锰钢件放入含有覆膜砂的容器中，将覆膜砂与高锰钢表面接触。

接下来，通过烘烤、加热等方式，使覆膜砂固化在高锰钢表面上形成一层均匀的涂层。

最后，经过冷却和固化处理，完成覆膜砂工艺。

覆膜砂是一种由高温炉窑中熔融的涂料粉末制成的材料，它具有良好的耐磨性和耐腐蚀性能。

通过覆膜砂工艺处理的高锰钢件可以增加其表面硬度，提高抗腐蚀性能，延长使用寿命。

这种工艺广泛应用于制造高锰钢零件的过程中，例如工程机械、冶金设备等行业。

高锰钢焊接工艺要求嘿，朋友们！今天咱来聊聊高锰钢焊接工艺要求，这可真是个有趣又重要的事儿呢！你想想看，高锰钢就像是个特别的“钢铁侠”，它有着自己独特的脾气和特点。

要把它焊接好，那可得有点真本事。

首先说焊接材料吧，那可不能随便乱用啊！就好比你要给钢铁侠配装备，得合适才行呀！得选那些和高锰钢“合得来”的焊接材料，不然怎么能保证焊接质量呢？焊接电流和电压也得把握好分寸呢！这就像炒菜时的火候，大了小了都不行。

电流太大，容易把钢给“烧糊”了；电流太小呢，又焊不结实，那可不行！焊接速度也很关键呀！你不能慢悠悠地焊，那不得把高锰钢急坏啦？但也不能太快，不然质量能好吗？这就像跑步，得有个合适的节奏。

还有啊，焊接的环境也不能马虎！不能在脏兮兮、乱糟糟的地方焊吧？那多影响心情，也影响焊接效果呀！得找个干净、整洁的地方，让高锰钢也能舒舒服服地被焊接。

焊接前的准备工作也很重要哦！就像你要去参加重要活动，不得先打扮打扮呀？得把高锰钢清理干净，把焊接的部位准备好，这样才能开始大展身手呢！焊接的时候还得注意手法，要均匀、要稳定。

这可不是随便比划比划就行的，得用心去感受，去调整。

你说要是不注意这些要求，那会怎么样？那不就像盖房子没打好地基一样，早晚得出问题呀！咱可不能干这种不靠谱的事儿。

焊接完了也别以为就大功告成啦！还得检查检查呢！看看有没有裂缝呀，有没有没焊好的地方呀。

这就像考试完了要检查一遍试卷一样，可不能粗心大意。

总之呢，高锰钢焊接工艺要求可多了去了，但只要咱认真对待，细心操作，就一定能把这个“钢铁侠”焊接得棒棒的！让它在各种工程中发挥出强大的作用。

别小看了这焊接工艺，它可是能决定一个工程质量的关键呢！咱可得把好关，让高锰钢成为我们的得力助手，而不是麻烦制造者，对吧？原创不易，请尊重原创，谢谢!。

高锰钢工艺流程高锰钢工艺流程高锰钢是一种具有高硬度和耐磨性的特殊钢材，适用于制作切割工具、模具和耐磨零件等。

下面是高锰钢的工艺流程。

1. 原材料选择：高锰钢的主要成分是碳(C)、锰(Mn)和铬(Cr)，选择合适的原材料是确保工艺质量的关键。

一般选择含碳量在0.9%-1.2%、锰含量在11%-14%、铬含量在1.5%-2.5%的高锰钢坯料。

2. 坯料熔炼：将选定的高锰钢坯料放入熔炼炉中，加热至熔点以上，通过高炉炉膛进行熔炼。

在熔炉中加入适量的硅(Si)和铁(Fe)，以调节高锰钢的成分和温度。

3. 钢水净化：熔炼后的高锰钢钢水中会含有一些杂质，需要进行净化处理。

通常采用钢包除渣的方法，将钢水转移到钢包中，通过酸性材料如氧化钙(CaO)和氧化铝(Al2O3)等与杂质发生化学反应，使其浮于钢水表面，形成浮渣，然后倒掉浮渣。

4. 过铁：高锰钢中的锰元素与铁元素亲和力强，在冷却过程中容易析出高锰铁的形式，影响高锰钢的性能。

因此需要通过过铁处理，将钢水中的高锰铁和铁剔除掉。

过铁一般采用向钢水中加入适量的硅和铝，使其与高锰铁反应生成硅锰和飞灰等不容易析出的物质，然后通过除渣处理将其去除。

5. 铸造成型：经过净化处理后的高锰钢钢水注入到预先制作好的铸造模具中，然后冷却凝固成型。

铸造成型的方式有很多种，常用的方法包括静压铸造、喷射铸造、压力铸造等。

6. 热处理：铸造成型后的高锰钢还需要进行热处理，以进一步提高其硬度和耐磨性。

常用的热处理方式有淬火和回火。

首先将铸造件加热至适当的温度，然后迅速浸入冷却介质中进行淬火，使其快速冷却，提高硬度。

随后进行回火处理，以减轻淬火所引起的内部应力，提高材料的韧性和延展性。

7. 机械加工：经过热处理的高锰钢具有较高的硬度和耐磨性，但其形状和尺寸可能还不能满足要求，需要进行机械加工。

常见的机械加工方式有车削、铣削、冲孔等。

通过机械加工，可以对高锰钢进行修整、加工成型，使其达到设计要求。

高镒钢是一种抗磨钢，具有良好的强度和韧性，并能在大冲击载荷作用下产生加工硬化，适用于强烈冲击载荷的工况。

某厂高镒钢主要用于制造球磨机衬板、端衬、格子板、破碎机轧臼壁、电铲斗齿等矿山机械。

多年来，依托技术人员的不懈努力研究和工人在生产实践中积累的经验，在高镒钢产品的生产中，已经形成了一套行之有效的生产工艺，尤其是在冶炼技术方面对主要工艺的严格控制已为同行所认可。

本文介绍高镒钢冶炼工艺控制方面的生产经验，为提高高镒钢产品的冶金质量提供参考。

1冶炼生产条件本厂高镒钢冶炼在3t电弧炉中进行，镁碳砖碱性炉衬，氧化剂是铁矿石，还原剂是碳化硅粒，造渣材料是生石灰、萤石、石灰石等。

测温用快速热电偶，变质剂采用1#稀土合金，浇注采用5t漏底包。

2冶炼主要工艺的控制磷的控制在高镒钢冶炼中降磷是技术重点之一,经试验总结出3种行之有效的操作方法。

①在高镒钢返回料中配入20%的碳素废钢，使原材料的平均含磷量控制在0.06%-0.07%,对冶炼过程控制磷不超标起到保障作用。

②在熔化末期坚持流渣操作，至少换新渣三次以上，可降0.01%-0.03%的磷。

氧化法冶炼在氧化前期，采用小块矿石浮在渣面上提高渣中氧化铁含量，去磷效果更明显。

③在还原期控制回磷。

首先控制还原期温度不能偏高（<1550o C）,另外在还原期使用优质、低磷中碳镒铁。

镒碳比的控制镒碳比是高镒钢冶炼过程的一项关键控制因素，针对特定工件，合理的镒碳比决定了该铸件韧性、耐磨性、强度、使用可靠性等性能。

Mn∕C<10z使高镒钢的韧性降低，使用中易于产生断裂，严重影响选矿厂的正常生产。

冶炼中Mn∕C>10的有效办法是严格控制还原期的增碳量，碳粉是传统的扩散脱氧剂,但C含量经常超标。

为此，试验用碳化硅作为扩散脱氧剂，在保证还原期钢液质量的情况下,C含量得到有效控制，Mn/C一直稳定在>10,使衬板质量得到稳定。

还原期的控制高镒钢属高碳、高合金的特殊钢种，还原期的操作对铸件的成品率及使用性能有较大影响，如果还原不彻底，较轻的后果是使铸件在热节部位产生缩孔，降低铸件的力学性能，在使用中易于断裂。

高锰钢铸造工艺1高锰钢的化学成分设计：1.1碳：在常温强烈冲击载荷下的服役工件，碳含量控制在1.02以下，甚至1.0以下。

在低温下服役工件，要控制碳含量1.0以下，固溶处理后，原始硬度为HB170-210，使用后硬度高达450-480，硬化层深度达18mm，含碳量高的硬度只达HB350-400，硬化深度只有7-8mm。

强冲击（或挤压），选碳含量较低；低应力，软物料磨损情况，选含碳量偏高。

薄件冷速快，碳化物不易析出，碳含量可选择高一些；结构复杂，铸造容易产生裂纹，也易碳含量偏低。

1.2锰：一般锰含量大于12%，铸件结构复杂，高应力下服役，壁厚大，为获得高韧性，锰含量高一些。

当高锰钢中锰与碳的含量比小于8时，经常规热处理，在晶界上易出现状碳化物和过量残余碳化物，铸件的强度、韧性和塑性降低，钢质变脆。

1.3硅：硅应控制在0.5%左右，（0.4-0.6）超过0.5%,尤其是超过0.8%，将会造成碳化物粗大，导致韧性降低，薄壁件可选上限。

1.4硫和磷：锰铁含磷较高，有的高达0.3-0.4%，将带入0.075-0.085%的磷，一般磷含量控制在0.07%以下，可用硅钙脱磷。

高锰钢中含硫低，一般都低于0.02%，1.5铝：浇注前，在包中补加铝0.05-0.08%，保证铸件中残铝0.035-0.04%，才能保证钢液脱氧良好。

加铝终脱氧后必须在10min钟内浇完。

铝量过高，可形成铝氮，它在高温溶解在奥氏体中，随温度降低，从奥氏体中析出，沉积于晶界，引起热裂和晶界脆化，形成石状断口，造成晶界断裂。

高锰钢中残铝大于0.3%时，使高锰钢晶粒粗大。

转包浇注，一般中小件，壁厚不大于100mm，金属型、干型加0.15%（1.5Kg/t钢水），湿型加0.2%（2Kg/t钢水），在大型厚壁件出钢时，先在炉中或包内加0.2%（2Kg/t钢水），浇注时1-2min在包中补加铝0.05-0.08%（0.5-0.8Kg/t钢水）。

如果底注式包浇注，加铝可适当降低。

高锰钢焊接工艺
高锰钢焊接工艺
1高锰钢焊接的特点
1.1采取小焊接，间断焊接，焊后立即水冷至常温的方法，使焊缝避开250-950的温度区间。

在该区间会大量析出碳化物，使母体变脆，产生开裂。

1.2高锰钢热导率是低碳钢的1/6，膨胀系数是碳钢的1.6倍，焊接时产生很大的应力。

在S、P有害杂质的作用下，会产生热裂纹和热影响区的液化裂纹，应严格控制S、P含量。

其次，采取锤击焊缝的工艺措施，减少焊接应力。

2高锰钢焊条
高锰钢焊条有两种类型
2.1一种是高锰钢焊条D256（EDMn-A-16）和（EDMn-B-16），主要用于堆焊受严重磨料磨损的零件，如破碎机鄂板等。

2.2另一种是Cr-Mn型焊条，D276（EDCr-Mo-B-16）和（ED Cr-Mo-B-15）,其堆焊金属处于介稳定状态的高锰钢奥氏体。

当受到强烈冲击后转变为马氏体，主要用于耐气蚀的堆焊，或高锰钢堆焊。

如水轮机叶片，挖掘机斗齿等
3焊接工艺
3.1焊前必须清理焊补处的泥垢，油垢和铁锈，仔细检查有无起层、裂纹、夹砂、气孔和缩孔等缺陷。

如有缺陷，必须用砂轮或电弧气刨铲除。

3.2磨损的部位必须用砂轮磨去硬化层，因为硬化层的金属
对裂纹十分敏感。

3.3焊接时尽量减少基体金属受热，采取措施为尽可能地接头的冷却。

因此，用短弧，直流反极性、跳焊、短段焊、间隙焊，脉冲焊等工艺措施，以减少碳化物的析出，采用小线能量焊。

3.4焊后为消除应力，可用尖锤锤击焊接区，为使熔敷金属得到奥氏体组织，锤击后要迅速将焊接区进行喷水冷却。
