无刷直流电机简介

无刷直流电机的原理及正确的使用方法无刷直流电机（Brushless DC motor，简称BLDC）是一种采用电子换向器换向的直流电机。

相比传统的有刷直流电机，BLDC电机具有更高的效率、更长的寿命和更少的维护需求。

下面将介绍BLDC电机的原理及正确的使用方法。

一、无刷直流电机的工作原理无刷直流电机由电机主体、电子换向器和控制电路组成。

电机主体包括固定部分（定子）和旋转部分（转子）。

定子上安装有若干绕组，每个绕组都与电子换向器相连。

电子换向器通过检测转子位置，并将适当的电流传送到绕组上，以形成旋转磁场。

转子感应到旋转磁场后，会根据斯托克定律转动。

无刷直流电机的电子换向器是一个复杂的电路系统，它通过检测转子位置来实现精确的换向。

检测转子位置的常用方法有霍尔效应、光电传感器、电感传感器等。

根据检测到的转子位置，电子换向器会以正确的顺序和适当的时机驱动绕组工作，从而实现连续的旋转。

二、无刷直流电机的正确使用方法1.供电电压：无刷直流电机具有特定的工作电压范围，应确保供电电压在该范围内。

如果供电电压过高，会导致电机过载甚至烧毁。

如供电电压过低，则会影响电机的性能和扭矩输出。

2.控制电路：无刷直流电机需要通过控制电路控制电流和实现换向。

因此，应使用正确的控制电路来驱动BLDC电机。

控制电路的选择应根据电机的额定电流和电压进行。

3.保护措施：为了延长无刷直流电机的寿命，应采取适当的保护措施。

例如，可以在电机上安装过压保护、过流保护和过温保护等设备，以防止电机受到损坏。

4.换向算法：无刷直流电机的换向算法对其性能和效率有很大的影响。

应根据电机的工作要求和特性选择合适的换向算法。

常见的换向算法有霍尔传感器换向、电流反电动势（Back EMF）换向等。

5.轴承和润滑：轴承是无刷直流电机中常见的易损件。

应定期检查轴承的状态，并进行润滑维护。

适当的润滑可以减少摩擦和磨损，提高电机的效率和寿命。

6.散热措施：无刷直流电机在长时间工作时会产生一定的热量。

直流无刷电动机名词解释一、定义直流无刷电动机（Brushless DC Motor, BLDCM）是一种利用电子换向代替传统机械换向的电动机，也称为无刷直流电机。

它是一种将电能转换为机械能的电力驱动装置，通常由永磁体转子、霍尔元件和电子开关电路组成。

二、工作原理直流无刷电动机的工作原理基于霍尔效应和电子换向技术。

在直流无刷电动机中，霍尔元件被用来检测转子的位置，并将信号传递给电子开关电路。

电子开关电路根据接收到的信号，控制电流的流向和强度，从而产生旋转磁场，驱动转子转动。

与传统的直流电机相比，直流无刷电动机取消了电刷和换向器，因此具有更高的可靠性和效率。

三、结构特点直流无刷电动机的结构通常包括以下几个部分：1. 转子：由永磁体组成，产生磁场。

2. 定子：由导电材料制成，用于产生旋转磁场。

3. 霍尔元件：用于检测转子的位置。

4. 电子开关电路：根据霍尔元件的信号，控制电流的流向和强度。

四、控制方式直流无刷电动机的控制方式主要包括以下几种：1. 速度控制：通过改变输入到电动机的电压或电流，控制电动机的转速。

2. 方向控制：通过改变电流的流向，控制电动机的旋转方向。

3. 位置控制：通过控制电动机的旋转角度或位置，实现精确的位置控制。

五、应用领域直流无刷电动机具有高效、可靠、体积小、重量轻等优点，因此在许多领域得到广泛应用，如电动汽车、无人机、家用电器、工业自动化等。

六、优缺点比较1. 优点：（1）高效：由于取消了机械换向器，减少了能量损失，因此具有更高的效率。

（2）可靠：由于没有电刷和换向器的摩擦，因此具有更长的使用寿命和更高的可靠性。

（3）体积小、重量轻：由于结构简单，因此体积小、重量轻，便于携带和使用。

（4）维护成本低：由于没有电刷和换向器的磨损，因此维护成本较低。

2. 缺点：（1）成本较高：由于使用了电子控制技术，因此成本较高。

（2）对控制精度要求高：由于直流无刷电动机的控制精度直接影响到其性能和效率，因此对控制精度要求高。

无刷直流电机控制算法1. 无刷直流电机控制算法简介无刷直流电机（BLDC）是一种高效、高速、高功率密度的电机。

在现代电动车、无人机、风力发电装置等领域得到广泛应用。

BLDC具有高效率、长寿命、高速运转、低噪音等特点，但其控制效率和系统稳定性对掌握合适的控制算法至关重要。

2. BLDC电机的原理BLDC电机的运转原理与传统的直流电机相似，都是通过改变电流方向与大小实现电机的旋转。

然而，BLDC电机采用电子换向器代替了机械式换向器，使得电机的控制、调速等方面更加灵活。

BLDC电机有三根电线，通常称为A、B、C相。

它们用一个永磁转子与三个电磁线圈互相作用。

当电机通电时，控制器向其中一组线圈输送电流，这个线圈就会产生磁场，并使永磁转子被吸附住。

这个时候，控制器便会切换电流的方向，把电流赋予下一组线圈，使得磁场发生变化。

这种交替的磁场能够推动永磁转子持续旋转。

3. 无刷直流电机的控制算法BLDC电机的控制算法需要在运转中确定绝对位置，才能实现有效的换向。

在没有启动的过程中，为了确定转子位置，需要使用霍尔效应或者传感器反馈。

然而，在高速运转时，这些算法容易出现误判，导致转矩骤变、电机振动甚至失控。

传统的控制算法有基于三角波的控制算法和基于电流反馈的PI控制算法。

在这两种算法中，电机的电流和电压波形仍然是三角波状，只是换向时机和变化速度被桥式电路的控制器确定。

这两种算法都不能很好地解决高速情况下的控制问题。

随着计算机技术和半导体技术的发展，新的控制算法如矢量控制和场定向控制等也得到了发展。

这些算法主要通过精准的控制措施和高速运算，使得电机的控制更加精准、稳定和高效。

4. 矢量控制算法矢量控制算法是一种高效的无刷直流电机控制算法，它能够在高速运转的情况下实现高精度控制。

该算法与传统的三角波控制算法不同，利用了转子定向有关的矢量旋转坐标系。

矢量控制算法的基本思路是将BLDC电机的空间电磁场分为贡献于转矩和磁通的磁场，从而确定控制电流的大小和方向。

无刷直流电机原理1. 引言无刷直流电机（Brushless DC Motor，简称BLDC）是一种通过电子器件控制转子上的永磁体与定子上的线圈之间的磁场相互作用来实现电能转变为机械能的装置。

相比传统的有刷直流电机（Brushed DC Motor），无刷直流电机具有结构简单、寿命长、转速范围广、效率高等优点，广泛应用于工业、家用电器、交通工具等领域。

本文将详细解释无刷直流电机的基本原理，包括其结构组成、工作原理和控制方式。

2. 结构组成无刷直流电机主要由转子和定子两部分组成。

•转子：转子是由永磁体组成的，并且通常采用多极结构。

每个极对应一个磁极，可以是南极或北极。

转子通常采用铁芯材料制造，以提高磁导率和减小磁阻。

在转子上还安装了传感器，用于检测转子位置和速度。

•定子：定子是由线圈组成的，并且通常采用三相对称结构。

每个线圈都由若干匝导线绕制而成，形成一个线圈组。

定子通常采用硅钢片或铁氟龙等绝缘材料进行绝缘和支撑。

3. 工作原理无刷直流电机的工作原理基于磁场相互作用和电磁感应。

•磁场相互作用：当定子上的线圈通电时，会产生一个磁场。

根据安培定律，这个磁场会与转子上的永磁体产生相互作用，使转子受到力的作用而旋转。

因为转子上的永磁体是多极结构，所以在不同位置上受到的力也不同，从而形成了旋转运动。

•电磁感应：在无刷直流电机中，通常使用霍尔传感器来检测转子位置和速度。

霍尔传感器可以检测到转子上的永磁体所在位置，并通过控制器将这些信息反馈给电机驱动器。

根据这些信息，电机驱动器可以准确地控制定子线圈的通断时间和顺序，从而实现对电机的精确控制。

4. 控制方式无刷直流电机的控制方式主要有两种：传感器驱动和传感器无刷。

•传感器驱动：这种控制方式需要使用霍尔传感器等装置来检测转子位置和速度。

通过采集到的转子信息，控制器可以准确地控制定子线圈的通断时间和顺序，从而实现对电机的精确控制。

这种控制方式具有高精度和高效率的特点，但需要额外的传感器装置。

无刷直流电机
一、工作原理：
二、优势：
1.高效率：无刷直流电机没有电刷和换向器，减少了能量损耗，提高
了工作效率。

2.高功率密度：相同尺寸的无刷直流电机相对于有刷直流电机具有更
高的功率输出。

3.高转矩：由于电子换向，无刷直流电机可以实现更高的转矩输出。

4.高速度范围：无刷直流电机可以灵活调节转速，适应不同工作需求。

5.长寿命：无刷直流电机没有电刷磨损问题，因此寿命更长。

三、应用领域：
1.电动工具：无刷直流电机在电动工具中得到广泛应用，如电钻、打
磨机等。

2.电动车辆：无刷直流电机应用于电动自行车、摩托车等，提供高效
的动力输出。

3.家电产品：无刷直流电机在家电产品中的应用越来越广泛，如洗衣机、空调等。

4.工业应用：无刷直流电机用于各种工业设备，如机床、泵浦等。

5.模型制作：无刷直流电机广泛应用于模型制作领域，如遥控飞机、
船舶等。

综上所述，无刷直流电机是一种高效、功率密度高、转矩大、速度范围广、寿命长的电机技术。

其广泛的应用领域使得其在现代社会中有着重要的地位和作用。

未来，随着科技的不断发展，无刷直流电机将会有更广泛和深入的应用。

无刷直流电机的驱动电路一、无刷直流电机简介无刷直流电机是一种通过电子方式实现电机转子磁场与定子磁场的同步旋转，无需刷子与换向器来调整磁场方向的电机。

它具有高效率、高转矩密度、长寿命等优点，被广泛应用于工业、航空航天、交通工具等领域。

二、无刷直流电机的基本原理无刷直流电机的驱动主要是通过电子器件来控制电机的磁场和转子的位置。

基本原理如下： 1. 无刷直流电机的转子上安装有磁体，称为永磁体，用来产生转子磁场。

2. 定子上绕有若干个线圈，通过电流激励产生定子磁场。

3. 当定子磁场与转子磁场交叉时，产生转矩，使电机转动。

三、无刷直流电机的驱动电路设计要求设计无刷直流电机的驱动电路时，需要满足以下要求： 1. 高效率：电路应尽可能减少能量的损耗，以提高电机的效率。

2. 稳定性：电路应具有良好的稳定性，能够在各种工作条件下保持电机的正常运行。

3. 可调性：电路应具备可调节转速和转向的功能，以满足不同应用场景的需求。

4. 保护功能：电路应具备过流、过温等保护功能，以确保电机和电路的安全运行。

四、无刷直流电机的驱动电路设计方案4.1 无刷直流电机驱动电路的基本组成无刷直流电机的驱动电路通常由以下几部分组成： 1. 电源模块：提供电机驱动所需的电压和电流。

2. 电流检测模块：用于检测电机驱动电路中的电流情况，保护电机和电路的安全。

3. 电压转换模块：用于将电源提供的电压转换为电机所需的工作电压。

4. 逻辑控制模块：根据输入信号控制电机的转速和转向。

5. 保护模块：监测电机驱动电路的工作状态，当出现异常情况时进行相应的保护。

4.2 无刷直流电机驱动电路的工作原理无刷直流电机的驱动电路工作原理如下： 1. 逻辑控制模块接收输入信号，根据信号产生驱动电流的时序。

2. 驱动电流经过电流检测模块后，进入电机的定子线圈。

3. 电机定子线圈中的电流产生定子磁场，与转子磁场交叉产生转矩。

4. 电压转换模块将电源提供的电压转换为电机所需的工作电压。

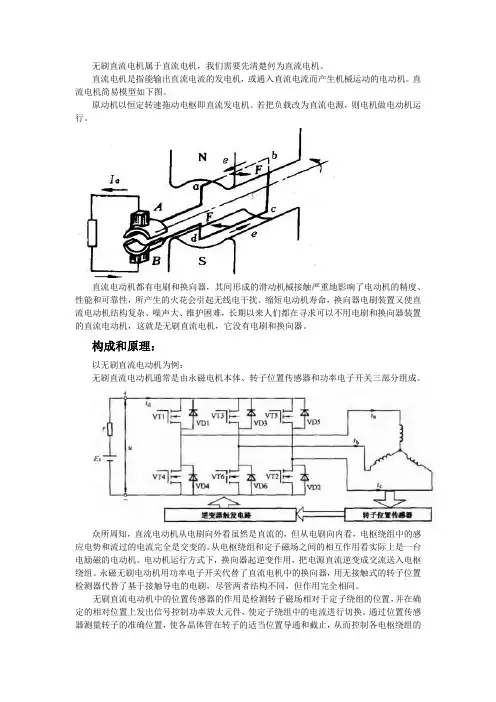

无刷直流电机属于直流电机，我们需要先清楚何为直流电机。

直流电机是指能输出直流电流的发电机，或通入直流电流而产生机械运动的电动机。

直流电机简易模型如下图。

原动机以恒定转速拖动电枢即直流发电机。

若把负载改为直流电源，则电机做电动机运行。

直流电动机都有电刷和换向器，其间形成的滑动机械接触严重地影响了电动机的精度、性能和可靠性，所产生的火花会引起无线电干扰。

缩短电动机寿命，换向器电刷装置又使直流电动机结构复杂、噪声大、维护困难，长期以来人们都在寻求可以不用电刷和换向器装置的直流电动机，这就是无刷直流电机，它没有电刷和换向器。

构成和原理：以无刷直流电动机为例：无刷直流电动机通常是由永磁电机本体、转子位置传感器和功率电子开关三部分组成。

众所周知，直流电动机从电刷向外看虽然是直流的，但从电刷向内看，电枢绕组中的感应电势和流过的电流完全是交变的。

从电枢绕组和定子磁场之间的相互作用看实际上是一台电励磁的电动机。

电动机运行方式下，换向器起逆变作用，把电源直流逆变成交流送入电枢绕组。

永磁无刷电动机用功率电子开关代替了直流电机中的换向器，用无接触式的转子位置检测器代替了基于接触导电的电刷，尽管两者结构不同，但作用完全相同。

无刷直流电动机中的位置传感器的作用是检测转子磁场相对于定子绕组的位置，并在确定的相对位置上发出信号控制功率放大元件，使定子绕组中的电流进行切换。

通过位置传感器测量转子的准确位置，使各晶体管在转子的适当位置导通和截止，从而控制各电枢绕组的电流随着转子位置的改变按一定的顺序进行换流，保证了每个磁极下电流的方向，实现了无电刷的无接触式换向。

控制：无刷直流电机使用了位置检测器代替了电刷，电子换向电路代替了机械式换向器，因此电子控制系统是这种电机不可缺少的必要组成部分。

开环控制系统和闭环控制系统。

可以实现电机正反转控制、制动、速度调节。

星形三相六状态无刷直流永磁电动机原理当开关管BG1与BG5导通时，电流由A组线圈进B组线圈出，两个线圈形成的合成磁场方向向上，，规定此时的磁场方向为0度、转子旋转角度为0，如下图。

直流无刷电机基本原理
1什么是无刷直流电机
无刷直流电机（Brushed DC Motors）是一种经典的电动机，也是最常用的一种电动机。

无刷直流电机（Direct Current Motors）可以使产品运转并实现控制，它一般被用在家用电器、品牌折叠摩托车、电子游戏机、自动售货机、钻头等各类主动势机械上。

2无刷直流电机的基本原理
无刷直流电机可以把电能转换成机械能来实现转动，且能把转动结果反馈给控制系统，所以可以实现转动的控制，主要依靠电磁作用，从而实现无传动机构的转动。

无刷直流电机的内部结构是有磁极的永磁和带有铁心的旋转子构成的。

当外部通过端子接入电源，从而引起电磁感应产生旋转力，进而将机械动能传递给轴心。

此外，电流改变时，也可以改变转动角度，完成控制。

3无刷直流电机的优点
无刷直流电机是工业自动化应用中简易实用的一种传动机械机型，它有几个优点：它可以无极性调速，不需要复杂的调速装置，并可启动、停止和正反转；它可以实现低速多台联合的批量化操作；它具有极高的效率，可以使用效率相对比较高的驱动器；它可以操纵灵巧，完美满足传动系统的非常苛刻的要求。

无刷直流电机也有一些缺点，但是无刷直流电机依然成为机器人工业发展领域中电动机实用性应用最广泛、功能最强大的一种电动机。
