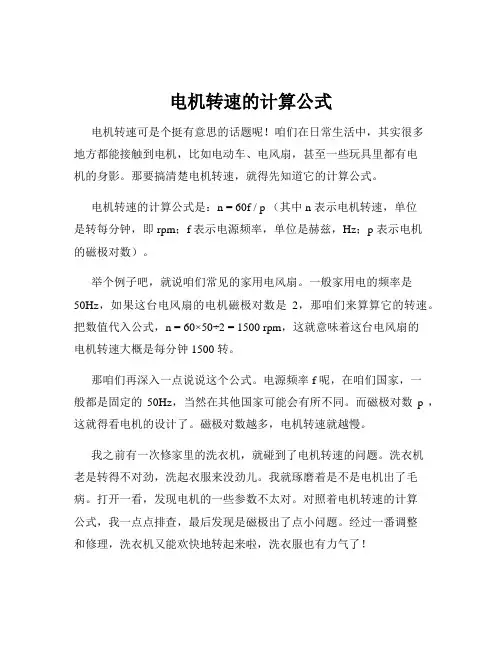

电机转速的计算公式电机转速可是个挺有意思的话题呢！咱们在日常生活中，其实很多地方都能接触到电机，比如电动车、电风扇，甚至一些玩具里都有电机的身影。
那要搞清楚电机转速，就得先知道它的计算公式。
电机转速的计算公式是：n = 60f / p （其中 n 表示电机转速，单位是转每分钟，即 rpm；f 表示电源频率，单位是赫兹，Hz；p 表示电机的磁极对数）。
举个例子吧，就说咱们常见的家用电风扇。
一般家用电的频率是50Hz，如果这台电风扇的电机磁极对数是2，那咱们来算算它的转速。
把数值代入公式，n = 60×50÷2 = 1500 rpm，这就意味着这台电风扇的电机转速大概是每分钟 1500 转。
那咱们再深入一点说说这个公式。
电源频率 f 呢，在咱们国家，一般都是固定的50Hz，当然在其他国家可能会有所不同。
而磁极对数p ，这就得看电机的设计了。
磁极对数越多，电机转速就越慢。
我之前有一次修家里的洗衣机，就碰到了电机转速的问题。
洗衣机老是转得不对劲，洗起衣服来没劲儿。
我就琢磨着是不是电机出了毛病。
打开一看，发现电机的一些参数不太对。
对照着电机转速的计算公式，我一点点排查，最后发现是磁极出了点小问题。
经过一番调整和修理，洗衣机又能欢快地转起来啦，洗衣服也有力气了！在实际应用中，电机转速的计算可重要了。
比如在工厂的生产线上，要是电机转速不对，那生产出来的产品质量可能就没法保证。
又比如说在电动汽车里，如果电机转速不合适，那车的速度和动力都会受影响。
总之，电机转速的计算公式虽然看起来简单，但是它的作用可不容小觑。
咱们只有掌握了这个公式，才能更好地理解和运用电机，让它们在我们的生活和工作中发挥更大的作用！不知道您是不是对电机转速的计算公式有了更清楚的认识呢？希望通过我的讲解，能让您在遇到相关问题时不再头疼，轻松搞定！。

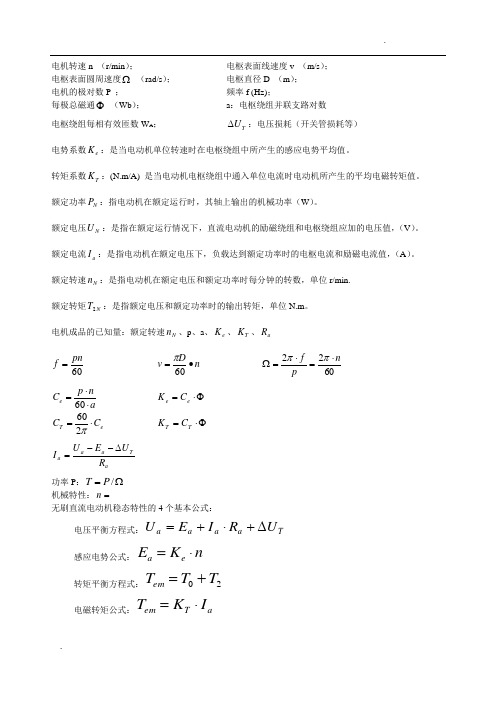

电机转速n （r/min ）；电枢表面线速度v （m/s ）； 电枢表面圆周速度Ω （rad/s ）；电枢直径D （m ）； 电机的极对数P ；频率f (Hz)； 每极总磁通Φ （Wb ）；a ：电枢绕组并联支路对数 电枢绕组每相有效匝数W A ； T U ∆：电压损耗（开关管损耗等）电势系数e K ：是当电动机单位转速时在电枢绕组中所产生的感应电势平均值。
转矩系数T K ：(N.m/A) 是当电动机电枢绕组中通入单位电流时电动机所产生的平均电磁转矩值。
额定功率N P ：指电动机在额定运行时，其轴上输出的机械功率（W ）。
额定电压N U ：是指在额定运行情况下，直流电动机的励磁绕组和电枢绕组应加的电压值，（V ）。
额定电流a I ：是指电动机在额定电压下，负载达到额定功率时的电枢电流和励磁电流值，（A ）。
额定转速N n ：是指电动机在额定电压和额定功率时每分钟的转数，单位r/min.额定转矩N T 2：是指额定电压和额定功率时的输出转矩，单位N.m 。
电机成品的已知量：额定转速N n 、p 、a 、e K 、T K 、a R60pn f = n Dv •=60π 6022n p f ⋅=⋅=Ωππ an p C e ⋅⋅=60 Φ⋅=e e C K e T C C ⋅=π260 Φ⋅=T T C K aT a a a R U E U I ∆--= 功率P ：Ω=/P T机械特性：=n无刷直流电动机稳态特性的4个基本公式：电压平衡方程式：T a a a aU R I E U ∆+⋅+= 感应电势公式：n K E e a ⋅=转矩平衡方程式：20T T T em += 电磁转矩公式：a T em I K T ⋅=特性曲线：n-T P2-P1 P1、P2-I η-Iav机械特性曲线其中：n ：电机转速（r/min ）； T ：电机的输出转矩（N.m ）P1：电机的输入功率（W ） P2：电机的输出功率（W ） I ：系统母线电流（A ）η：效率 Iav ：输入电机的平均电流，电机n 相电流的平均值（A ）注意：n ：实际转可通过转速表直接测量；理论转速可以通过Pf n ⋅=60计算得到（其中P 为电机极对数）； P1：av av I U P •=1； Uav 、Iav ：电机n 相电压电流的平均值，可通过直接测量各相电压电流然后计算得出；P2：Ω•=T P 2；T ：电机的输出转矩 Ω：电枢表面圆周速度（rad/s ），可通过6022n p f ⋅=⋅=Ωππ求得； 电动机的功率与转矩--------------------------------------------电动机的功率，应根据生产机械所需要的功率来选择，尽量使电动机在额定负载下运行。

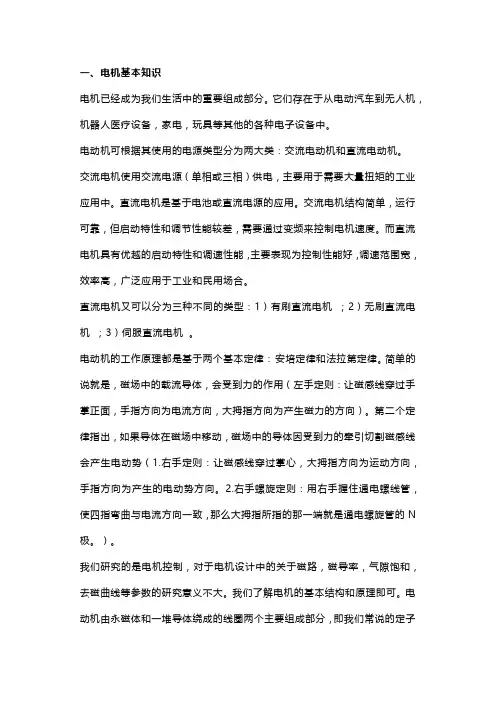

一、电机基本知识电机已经成为我们生活中的重要组成部分。
它们存在于从电动汽车到无人机，机器人医疗设备，家电，玩具等其他的各种电子设备中。
电动机可根据其使用的电源类型分为两大类：交流电动机和直流电动机。
交流电机使用交流电源（单相或三相）供电，主要用于需要大量扭矩的工业应用中。
直流电机是基于电池或直流电源的应用。
交流电机结构简单，运行可靠，但启动特性和调节性能较差，需要通过变频来控制电机速度。
而直流电机具有优越的启动特性和调速性能，主要表现为控制性能好，调速范围宽，效率高，广泛应用于工业和民用场合。
直流电机又可以分为三种不同的类型：1）有刷直流电机；2）无刷直流电机；3）伺服直流电机。
电动机的工作原理都是基于两个基本定律：安培定律和法拉第定律。
简单的说就是，磁场中的载流导体，会受到力的作用（左手定则：让磁感线穿过手掌正面，手指方向为电流方向，大拇指方向为产生磁力的方向）。
第二个定律指出，如果导体在磁场中移动，磁场中的导体因受到力的牵引切割磁感线会产生电动势（1.右手定则：让磁感线穿过掌心，大拇指方向为运动方向，手指方向为产生的电动势方向。
2.右手螺旋定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端就是通电螺旋管的N 极。
）。
我们研究的是电机控制，对于电机设计中的关于磁路，磁导率，气隙饱和，去磁曲线等参数的研究意义不大。
我们了解电机的基本结构和原理即可。
电动机由永磁体和一堆导体绕成的线圈两个主要组成部分，即我们常说的定子和转子。
电机运动的本质，基于磁铁同性相斥，异性相吸的事实，实现旋转运动；实际上就是一个磁场在追着另一个磁场运动的过程。
扫描下方二维码，进入电机技术群无刷直流电机工作原理示意图如下所示：1. 先用磁回路分析法来说明两相两极无刷电机的工作原理。
上图中，当两头的线圈通上电流时，根据右手螺旋定则，会产生方向指向右的外加磁感应强度B（如图中粗箭头方向所示），而中间的转子会尽量使自己内部的磁力线方向与外磁力线方向保持一致以形成一个最短闭合磁力线回路，这样内转子就会按顺时针方向旋转。

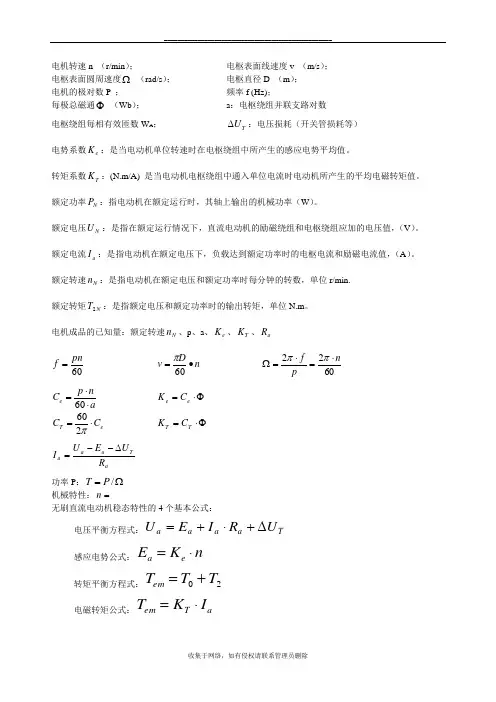

电机转速n （r/min ）；电枢表面线速度v （m/s ）； 电枢表面圆周速度Ω （rad/s ）；电枢直径D （m ）； 电机的极对数P ；频率f (Hz)； 每极总磁通Φ （Wb ）；a ：电枢绕组并联支路对数 电枢绕组每相有效匝数W A ； T U ∆：电压损耗（开关管损耗等）电势系数e K ：是当电动机单位转速时在电枢绕组中所产生的感应电势平均值。
转矩系数T K ：(N.m/A) 是当电动机电枢绕组中通入单位电流时电动机所产生的平均电磁转矩值。
额定功率N P ：指电动机在额定运行时，其轴上输出的机械功率（W ）。
额定电压N U ：是指在额定运行情况下，直流电动机的励磁绕组和电枢绕组应加的电压值，（V ）。
额定电流a I ：是指电动机在额定电压下，负载达到额定功率时的电枢电流和励磁电流值，（A ）。
额定转速N n ：是指电动机在额定电压和额定功率时每分钟的转数，单位r/min.额定转矩N T 2：是指额定电压和额定功率时的输出转矩，单位N.m 。
电机成品的已知量：额定转速N n 、p 、a 、e K 、T K 、a R60pn f = n Dv •=60π 6022n p f ⋅=⋅=Ωππ an p C e ⋅⋅=60 Φ⋅=e e C K e T C C ⋅=π260 Φ⋅=T T C K aT a a a R U E U I ∆--= 功率P ：Ω=/P T机械特性：=n无刷直流电动机稳态特性的4个基本公式：电压平衡方程式：T a a a aU R I E U ∆+⋅+= 感应电势公式：n K E e a ⋅=转矩平衡方程式：20T T T em += 电磁转矩公式：a T em I K T ⋅=特性曲线：n-T P2-P1 P1、P2-I η-Iav机械特性曲线其中：n ：电机转速（r/min ）； T ：电机的输出转矩（N.m ）P1：电机的输入功率（W ） P2：电机的输出功率（W ） I ：系统母线电流（A ）η：效率 Iav ：输入电机的平均电流，电机n 相电流的平均值（A ）注意：n ：实际转可通过转速表直接测量；理论转速可以通过Pf n ⋅=60计算得到（其中P 为电机极对数）； P1：av av I U P •=1； Uav 、Iav ：电机n 相电压电流的平均值，可通过直接测量各相电压电流然后计算得出；P2：Ω•=T P 2；T ：电机的输出转矩 Ω：电枢表面圆周速度（rad/s ），可通过6022n p f ⋅=⋅=Ωππ求得； 电动机的功率与转矩--------------------------------------------电动机的功率，应根据生产机械所需要的功率来选择，尽量使电动机在额定负载下运行。

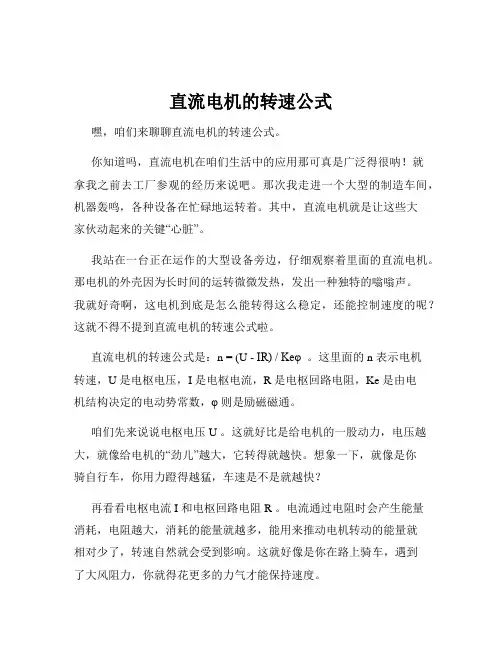

直流电机的转速公式嘿，咱们来聊聊直流电机的转速公式。
你知道吗，直流电机在咱们生活中的应用那可真是广泛得很呐！就拿我之前去工厂参观的经历来说吧。
那次我走进一个大型的制造车间，机器轰鸣，各种设备在忙碌地运转着。
其中，直流电机就是让这些大家伙动起来的关键“心脏”。
我站在一台正在运作的大型设备旁边，仔细观察着里面的直流电机。
那电机的外壳因为长时间的运转微微发热，发出一种独特的嗡嗡声。
我就好奇啊，这电机到底是怎么能转得这么稳定，还能控制速度的呢？这就不得不提到直流电机的转速公式啦。
直流电机的转速公式是：n = (U - IR) / Keφ 。
这里面的 n 表示电机转速，U 是电枢电压，I 是电枢电流，R 是电枢回路电阻，Ke 是由电机结构决定的电动势常数，φ 则是励磁磁通。
咱们先来说说电枢电压 U 。
这就好比是给电机的一股动力，电压越大，就像给电机的“劲儿”越大，它转得就越快。
想象一下，就像是你骑自行车，你用力蹬得越猛，车速是不是就越快？再看看电枢电流 I 和电枢回路电阻 R 。
电流通过电阻时会产生能量消耗，电阻越大，消耗的能量就越多，能用来推动电机转动的能量就相对少了，转速自然就会受到影响。
这就好像是你在路上骑车，遇到了大风阻力，你就得花更多的力气才能保持速度。
然后是电动势常数 Ke ，这个常数是由电机本身的结构决定的，它就像是电机的“天赋”一样，一旦电机制造出来，这个“天赋”就定了。
最后说说励磁磁通φ ，磁通的大小会直接影响电机的转速。
磁通大了，转速可能会降低；磁通小了，转速可能就会升高。
这就好比是控制水流的阀门，开大了水流量大，开小了水流量就小。
在实际应用中，要想精确地控制直流电机的转速，就得综合考虑这些因素。
比如说在一些自动化生产线上，需要电机以非常精确的速度运转，来保证产品的质量和生产效率。
这时候，工程师们就得根据这个转速公式，精心调整电压、电阻、磁通等参数，让电机乖乖地按照他们的要求工作。
还记得我在那个车间里看到的技术人员吗？他们手里拿着各种仪器，眼睛紧盯着屏幕上的数据，就是在时刻监控和调整这些参数，以确保生产的顺利进行。
电机转速与频率的关系公式电机在我们的生活中那可是无处不在呀！从家里的电风扇、洗衣机，到工厂里的大型机器设备，都离不开电机的身影。
要说电机转速与频率的关系，咱们得先搞清楚啥是电机转速和频率。
电机转速呢，简单说就是电机每分钟转的圈数。
而频率呢，是指电流在一秒钟内完成周期性变化的次数。
那这两者之间到底有啥关系呢？其实它们之间有一个挺重要的公式：电机转速 = 频率 × 60 ÷磁极对数。
我给您举个例子哈。
比如说有一台电机，它的电源频率是50 赫兹，磁极对数是 2。
那按照这个公式算一下，电机转速就等于 50×60÷2 = 1500 转每分钟。
前阵子我去一个工厂参观，就碰到了一件和电机转速频率有关的有趣事儿。
当时我看到一台机器运转得不太对劲，工人师傅们在那着急地讨论着。
我凑过去一听，原来是机器的转速达不到要求，影响了生产效率。
师傅们拿着工具这儿敲敲，那儿测测，忙得满头大汗。
我就问了一句：“是不是电机的频率出问题啦？”其中一个师傅看了我一眼，说：“有可能，但是还不确定。
”我就跟他们一起分析，先看了看电源的频率显示，是正常的 50 赫兹。
然后又检查了电机的磁极对数，也没问题。
这可把大家给难住了。
后来我突然想到，会不会是传动装置出了毛病，影响了电机的实际转速。
于是我们仔细检查了传动皮带，发现有点松了。
把皮带调整好之后，再一启动机器，嘿，转速正常了！通过这件事儿，我更加深刻地体会到了电机转速与频率关系的重要性。
要是不搞清楚这个，遇到问题就只能像没头的苍蝇一样乱撞，浪费时间还解决不了问题。
在实际应用中，我们得根据不同的需求来选择合适的电机和电源，从而控制电机的转速。
比如说，要是需要高速运转的设备，那就得选频率高、磁极对数少的电机；要是需要低速大扭矩的，那就得反过来选择。
总之，电机转速与频率的关系公式就像是一把钥匙，能帮助我们打开电机运行的奥秘之门，让我们更好地利用电机为我们服务。

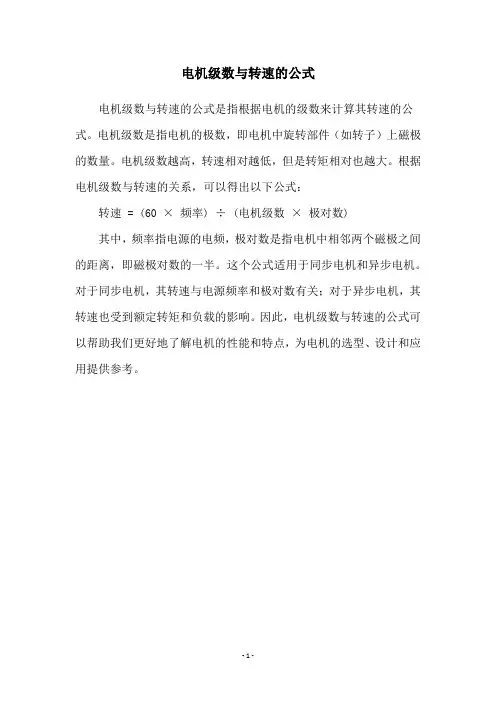

电机级数与转速的公式
电机级数与转速的公式是指根据电机的级数来计算其转速的公式。
电机级数是指电机的极数，即电机中旋转部件（如转子）上磁极的数量。
电机级数越高，转速相对越低，但是转矩相对也越大。
根据电机级数与转速的关系，可以得出以下公式：
转速 = (60 ×频率) ÷ (电机级数×极对数)
其中，频率指电源的电频，极对数是指电机中相邻两个磁极之间的距离，即磁极对数的一半。
这个公式适用于同步电机和异步电机。
对于同步电机，其转速与电源频率和极对数有关；对于异步电机，其转速也受到额定转矩和负载的影响。
因此，电机级数与转速的公式可以帮助我们更好地了解电机的性能和特点，为电机的选型、设计和应用提供参考。
- 1 -。

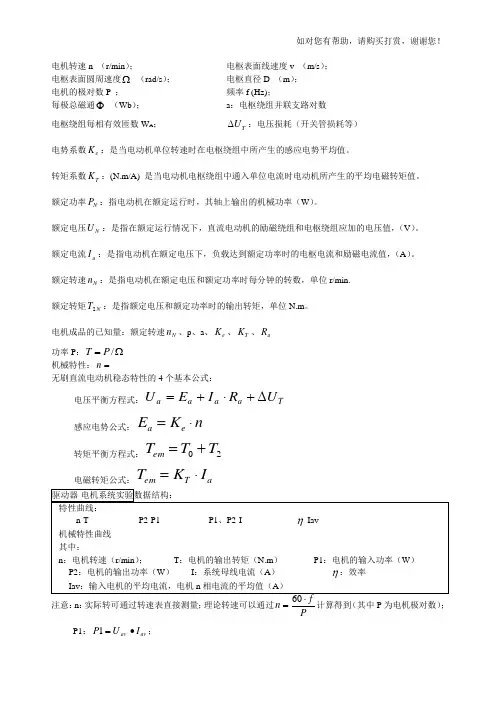

电机转速n （r/min ）；电枢表面线速度v （m/s ）； 电枢表面圆周速度Ω （rad/s ）；电枢直径D （m ）； 电机的极对数P ；频率f (Hz)； 每极总磁通Φ （Wb ）；a ：电枢绕组并联支路对数 电枢绕组每相有效匝数W A ； T U Δ：电压损耗（开关管损耗等）电势系数e K ：是当电动机单位转速时在电枢绕组中所产生的感应电势平均值。
转矩系数T K ：(N.m/A) 是当电动机电枢绕组中通入单位电流时电动机所产生的平均电磁转矩值。
额定功率N P ：指电动机在额定运行时，其轴上输出的机械功率（W ）。
额定电压N U ：是指在额定运行情况下，直流电动机的励磁绕组和电枢绕组应加的电压值，（V ）。
额定电流a I ：是指电动机在额定电压下，负载达到额定功率时的电枢电流和励磁电流值，（A ）。
额定转速N n ：是指电动机在额定电压和额定功率时每分钟的转数，单位r/min.额定转矩N T 2：是指额定电压和额定功率时的输出转矩，单位N.m 。
电机成品的已知量：额定转速N n 、p 、a 、e K 、T K 、a R60pn f = n Dv •=60π 6022n pf ⋅=⋅=Ωππ an p C e ⋅⋅=60 Φ⋅=e e C K e T C C ⋅=π260 Φ⋅=T T C K aT a a a R U E U I Δ−−= 功率P ：Ω=/P T机械特性：=n无刷直流电动机稳态特性的4个基本公式：电压平衡方程式：T a a a a U R I E U Δ+⋅+= 感应电势公式：n K E e a ⋅=转矩平衡方程式：20T T T em += 电磁转矩公式：a T em I K T ⋅=驱动器-电机系统实验数据结构：特性曲线：n-T P2-P1 P1、P2-I η-Iav机械特性曲线其中：n ：电机转速（r/min ）； T ：电机的输出转矩（N.m ） P1：电机的输入功率（W ）P2：电机的输出功率（W ） I ：系统母线电流（A ）η：效率 Iav ：输入电机的平均电流，电机n 相电流的平均值（A ）注意：n ：实际转可通过转速表直接测量；理论转速可以通过P f n ⋅=60计算得到（其中P 为电机极对数）； P1：av av I U P •=1；Uav 、Iav ：电机n 相电压电流的平均值，可通过直接测量各相电压电流然后计算得出；P2：Ω•=T P 2；T ：电机的输出转矩Ω：电枢表面圆周速度（rad/s ），可通过6022n p f ⋅=⋅=Ωππ求得； 电动机的功率与转矩--------------------------------------------电动机的功率，应根据生产机械所需要的功率来选择，尽量使电动机在额定负载下运行。
电机转速n （r/min ）；电枢表面线速度v （m/s ）； 电枢表面圆周速度Ω （rad/s ）；电枢直径D （m ）； 电机的极对数P ；频率f (Hz)； 每极总磁通Φ （Wb ）；a ：电枢绕组并联支路对数 电枢绕组每相有效匝数W A ； T U ∆：电压损耗（开关管损耗等）电势系数e K ：是当电动机单位转速时在电枢绕组中所产生的感应电势平均值。
转矩系数T K ：(N.m/A) 是当电动机电枢绕组中通入单位电流时电动机所产生的平均电磁转矩值。
额定功率N P ：指电动机在额定运行时，其轴上输出的机械功率（W ）。
额定电压N U ：是指在额定运行情况下，直流电动机的励磁绕组和电枢绕组应加的电压值，（V ）。
额定电流a I ：是指电动机在额定电压下，负载达到额定功率时的电枢电流和励磁电流值，（A ）。
额定转速N n ：是指电动机在额定电压和额定功率时每分钟的转数，单位r/min.额定转矩N T 2：是指额定电压和额定功率时的输出转矩，单位N.m 。
电机成品的已知量：额定转速N n 、p 、a 、e K 、T K 、a R功率P ：Ω=/P T机械特性：=n无刷直流电动机稳态特性的4个基本公式：电压平衡方程式：T a a a aU R I E U ∆+⋅+= 感应电势公式：n K E e a ⋅=转矩平衡方程式：20T T T em += 电磁转矩公式：a T em I K T ⋅=注意：n ：实际转可通过转速表直接测量；理论转速可以通过Pn =计算得到（其中P 为电机极对数）； P1：av av I U P •=1；Uav 、Iav ：电机n 相电压电流的平均值，可通过直接测量各相电压电流然后计算得出；P2：Ω•=T P 2；T ：电机的输出转矩 Ω：电枢表面圆周速度（rad/s ），可通过6022n p f ⋅=⋅=Ωππ求得； 电动机的功率与转矩--------------------------------------------电动机的功率，应根据生产机械所需要的功率来选择，尽量使电动机在额定负载下运行。
