41/19电机数学模型以二相导通星形三相六状态为例，分析BLDC 的数学模型与电磁转矩 等特性。
为了便于分析，假定：衣三相绕组完全对称，气隙磁场为方波，定子电流、转子磁场分布皆 对称；b) 忽略齿槽、换相过程和电枢反应等的影响; c) 电枢绕组在定子内表面均匀连续分布； d) 磁路不饱和，不计涡流和磁滞损耗。
则三相绕组的电压平衡方程可表示为:% c b? 6为定子相绕组电动势(v)； L 为每相绕组的自感(H); M 为每相绕组 间的互感(H); p 为微分算子p=d/dt o三相绕组为星形连接，且没有中线，则有L + ib + ic=O⑵ Mi a + Mi b +Mi c = O⑶得到最终电压方程：r o o一 •= 3式中：5, u b , W 为定子相绕组电压(v)；"b ，h 为定子相绕组电流(A);T o=ab< u u uOroLMM■ ■+ a b c Ml ---- i .olorj OroMMLM-o O + ab 4 n •!* »11 010」图•无刷直流电机的等效电路无刷直流电机的电磁转矩方程与普通直流电动机相似，其电磁转矩大小与磁通和电流幅值成正比Te = kU + e/b + e c i c]-所以控制逆变器输出方波电流的幅值即可以控制BLDC电机的转矩。
为产生恒定的电磁转矩，要求定子电流为方波，反电动势为梯形波，且在每半个周期内，方波电流的持续时间为120。
电角度，梯形波反电动势的平顶部分也为120。
电角度，两者应严格同步。
由于在任何时刻，定子只有两相导通，则：电磁功率可表示为：卩亡 Q C/Q + Cbb + C」c = 2Es【s (6) 电磁转矩又可表示为：T e = Pj(i)= 2E S I S/W(7)无刷直流电机的运动方程为：dooT e-T L-Bu)= J—=JPo)⑻其中・为电磁转矩；几为负载转矩；B为阻尼系数；为电机机械转速;J为电机的转动惯量。
永磁无刷直流电机控制系统设计1.电机模型的建立：建立电机的数学模型是进行控制系统设计的第一步。
永磁无刷直流电机可以使用动态数学模型来描述其动态特性，常用的模型包括简化的转子动态模型和电动机状态空间模型。
简化的转子动态模型以电机的电磁转矩方程为基础，通过建立电机的电流-转速模型来描述电机的动态响应。
这个模型通常用于低频控制和电机启动阶段的设计。
电动机状态空间模型则是通过将电机的状态变量表示为电流和转速变量，用微分方程的形式描述电机的动态特性。
这个模型适用于高频控制和电机稳态响应分析。
2.控制器设计：经典的控制方法包括比例积分控制器（PI）和比例积分微分控制器（PID）。
比例积分控制器是最简单的控制器，通过调节电流的比例增益和积分时间来控制电机的速度。
这种控制器适用于低精度控制和对动态响应要求不高的应用。
比例积分微分控制器在比例积分控制器的基础上增加了微分项，通过调节微分时间来控制系统的阻尼比，提高系统的稳定性和动态响应。
3.参数调节：在控制器设计中，参数调节和整定是非常重要的环节，主要包括根据系统的要求选择合适的控制器参数，并进行优化。
参数调节可以通过试探法、经验法和优化算法等方法进行。
其中，试探法和经验法是相对简单的方法，通过调整控制器的参数值来达到稳定运行或者较好的控制性能。
优化算法可以通过数学模型和计算机仿真的方式进行，通过优化目标函数和约束条件，得到最合适的控制器参数。
总结起来，永磁无刷直流电机控制系统设计主要包括电机模型的建立、控制器设计和参数调节。
在设计过程中，需要根据系统的要求选择合适的控制器，通过参数调节和优化算法来提高系统的稳定性和动态性能。
永磁⽆刷直流电机的数学模型 ⽆刷直流电机绕组中产⽣的感应电动势与电机转速匝数成正⽐，电枢绕组串联公式为 其中，E为⽆刷直流电机电枢感应线电动势（V）；p为电机的极对数；α为极弧系数；W为电枢绕组每相串联的匝数；φ为每极磁通（Wb）；n为转速（r／min）。
在反电动势E和极对数p已经确定的情况下，为使电机具有较⼤的调速范围，就须限制电枢绕组的匝数W。
因此，磁悬浮飞轮电机绕组电感和电阻都⾮常⼩，使得电机在运⾏过程中，相电流可能存在不连续状态。
假定电机定⼦三相完全对称，空间上互差120°电⾓度；三相绕组电阻、电感参数完全相同；转⼦永磁体产⽣的⽓隙磁场为⽅波，三相绕组反电动势为梯形波；忽略定⼦绕组电枢反应的影响；电机⽓隙磁导均匀，磁路不饱和，不计涡流损耗；电枢绕组间互感忽略。
公式中，Va、Vb、Vc和Vn分别为三相端电压和中点电压（V），R和E为三相电枢绕组电阻（Ω）和电感（H），Ea、Eb和Ec为三相反电动势（V），ia、ib．和ic为三相绕组电流（A）。
可将⽆刷直流电机每相绕组等效为电阻、电感和反电动势串联。
⽆刷直流电机绕组采⽤三相星形结构，数学模型⽅程如式(2-2)所⽰： 在电机运⾏过程中，电磁转矩的表达式为 电机的机械运动⽅程为 式中，Te和TL分别为电磁转矩和负载转矩（Nm）；J为转⼦的转动惯量（kg·2m）；f为阻尼系数（N·m·s）。
电机设计反电动势为梯形波，其平顶宽度为120°电⾓度，梯形波的幅值与电机的转速成正⽐。
其中，反电动势系数乃e由以下公式计算为 电机转⼦每运⾏60°电⾓度进⾏⼀次换相，因此在每个电⾓度周期中，三相绕组反电动势有6个状态。
电机运⾏过程中瞬态功耗的公式为 其中，Ω为电机⾓速度，P为功耗。
永磁⽆刷直流电机的控制可分为三相半控、三相全控两种。
三相半控电路的特点简单，－个可控硅控制⼀相的通断，每个绕组只通电1／3的时间，另外2／3时间处于断开状态，没有得到充分的利⽤。

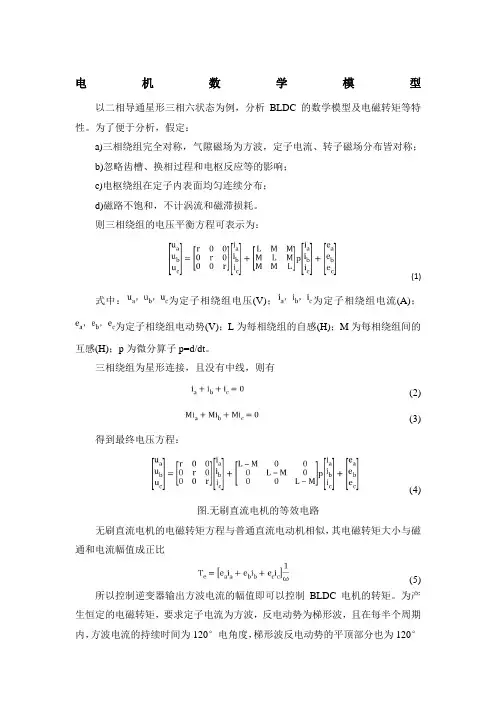

电机数学模型以二相导通星形三相六状态为例，分析BLDC的数学模型及电磁转矩等特性。
为了便于分析，假定：a)三相绕组完全对称，气隙磁场为方波，定子电流、转子磁场分布皆对称；b)忽略齿槽、换相过程和电枢反应等的影响；c)电枢绕组在定子内表面均匀连续分布；d)磁路不饱和，不计涡流和磁滞损耗。
则三相绕组的电压平衡方程可表示为：(1)式中：为定子相绕组电压(V)；为定子相绕组电流(A)；为定子相绕组电动势(V)；L为每相绕组的自感(H)；M为每相绕组间的互感(H)；p为微分算子p=d/dt。
三相绕组为星形连接，且没有中线，则有(2)(3)得到最终电压方程：(4)图.无刷直流电机的等效电路无刷直流电机的电磁转矩方程与普通直流电动机相似，其电磁转矩大小与磁通和电流幅值成正比(5)所以控制逆变器输出方波电流的幅值即可以控制BLDC电机的转矩。
为产生恒定的电磁转矩，要求定子电流为方波，反电动势为梯形波，且在每半个周期内，方波电流的持续时间为120°电角度，梯形波反电动势的平顶部分也为120°电角度，两者应严格同步。
由于在任何时刻，定子只有两相导通，则：电磁功率可表示为：(6)电磁转矩又可表示为：(7)无刷直流电机的运动方程为：(8)其中为电磁转矩；为负载转矩；B为阻尼系数；为电机机械转速；J为电机的转动惯量。
传递函数：无刷直流电机的运行特性和传统直流电机基本相同，其动态结构图可以采用直流电机通用的动态结构图，如图所示：图2.无刷直流电机动态结构图由无刷直流电机动态结构图可求得其传递函数为:式中：K1为电动势传递系数，，Ce 为电动势系数；K2为转矩传递函数，，R 为电动机内阻，Ct 为转矩系数；T m为电机时间常数，，G 为转子重量，D 为转子直径。
基于MATLAB的BLDC系统模型的建立在Matlab中进行BLDC建模仿真方法的研究已受到广泛关注，已有提出采用节点电流法对电机控制系统进行分析，通过列写m文件，建立BLDC仿真模型，这种方法实质上是一种整体分析法，因而这一模型基础上修改控制算法或添加、删除闭环就显得很不方便；为了克服这一不足，提出在Matlab/Simulink中构造独立的功能模块，通过模块组合进行BLDC建模，这一方法可观性好，在原有建模的基础上添加、删除闭环或改变控制策略都十分便捷，但该方法采用快速傅立叶变换(FFT)方法求取反电动势，使得仿真速度受限制。

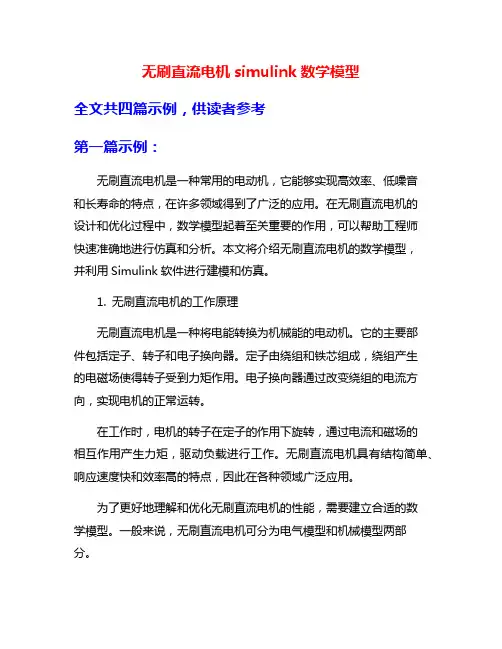

无刷直流电机simulink数学模型全文共四篇示例，供读者参考第一篇示例：无刷直流电机是一种常用的电动机，它能够实现高效率、低噪音和长寿命的特点，在许多领域得到了广泛的应用。
在无刷直流电机的设计和优化过程中，数学模型起着至关重要的作用，可以帮助工程师快速准确地进行仿真和分析。
本文将介绍无刷直流电机的数学模型，并利用Simulink软件进行建模和仿真。
1. 无刷直流电机的工作原理无刷直流电机是一种将电能转换为机械能的电动机。
它的主要部件包括定子、转子和电子换向器。
定子由绕组和铁芯组成，绕组产生的电磁场使得转子受到力矩作用。
电子换向器通过改变绕组的电流方向，实现电机的正常运转。
在工作时，电机的转子在定子的作用下旋转，通过电流和磁场的相互作用产生力矩，驱动负载进行工作。
无刷直流电机具有结构简单、响应速度快和效率高的特点，因此在各种领域广泛应用。
为了更好地理解和优化无刷直流电机的性能，需要建立合适的数学模型。
一般来说，无刷直流电机可分为电气模型和机械模型两部分。
电气模型主要描述了电机的电学特性，包括电阻、电感和电压之间的关系。
常用的无刷直流电机电气模型为dq轴电压方程和dq轴电流方程，通过这些方程可以计算出电流和电压的关系，进而控制电机的转速和扭矩。
机械模型主要描述了电机的力学特性，包括转矩、惯性和阻尼等参数。
通过机械模型可以计算出电机的惯性及转矩响应，帮助工程师设计合适的控制算法以提高电机的性能。
综合考虑电气模型和机械模型，可以建立完整的无刷直流电机数学模型，用于仿真和优化工作。
3. Simulink建模与仿真Simulink是一种广泛应用于工程仿真的软件工具，通过图形化编程的方式可以方便地进行建模和仿真。
对于无刷直流电机的数学模型，Simulink提供了丰富的工具和模块，可以快速搭建仿真模型，并进行性能评估。
在Simulink中，可以使用Stateflow来建立无刷直流电机的控制逻辑和状态机，通过组合电气模型和机械模型，可以实现对电机的全面控制。
电机数学模型以二相导通星形三相六状态为例，分析 BLDC 的数学模型及电磁转矩等特性。
为了便于分析，假定:a) 三相绕组完全对称，气隙磁场为方波，定子电流、转子磁场分布皆对称; b) 忽略齿槽、换相过程和电枢反应等的影响; c) 电枢绕组在定子内表面均匀连续分布;d) 磁路不饱和，不计涡流和磁滞损耗。
则三相绕组的电压平衡方程可表示为：式中：-,「：■「：为定子相绕组电压(V); L L I 为定子相绕组电流(A)； -三:为定子相绕组电动势(V); L 为每相绕组的自感(H) ； M 为每相绕组间的 互感(H); p 为微分算子p=d/dt 。
三相绕组为星形连接，且没有中线，则有得到最终电压方程:图•无刷直流电机的等效电路无刷直流电机的电磁转矩方程与普通直流电动机相似， 其电磁转矩大小与磁 通和电流幅值成正比(1)L-M 0 0'r 0d r 0 .5 0 r.L - MT 电=十细⑸所以控制逆变器输出方波电流的幅值即可以控制 BLDC 电机的转矩。
为产 生恒定的电磁转矩，要求定子电流为方波，反电动势为梯形波，且在每半个周期 内，方波电流的持续时间为120°电角度，梯形波反电动势的平顶部分也为120° 电角度，两者应严格同步。
由于在任何时刻，定子只有两相导通，贝U ：电磁功率可表示为：二.二 (6)电磁转矩又可表示为：-:二……(7)无刷直流电机的运动方程为：T e -T L -Bto = J^= JPo>其中〔为电磁转矩；幷为负载转矩；B 为阻尼系数；•••为电机机械转速；J 为电机的转动惯量。
传递函数：无刷直流电机的运行特性和传统直流电机基本相同， 其动态结构图可以采用直流 电机通用的动态结构图，如图所示：由无刷直流电机动态结构图可求得其传递函数为= K1 UW ——T L1 + T 狙丫 V '1+T^ L(8)图2.无刷直流电机动态结构图式中:K i为电动势传递系数，•• - — , Ce为电动势系数；K2为转矩传递函数，：- ,R为电动机内阻，Ct为转矩系数；T m为电机时间常数，」7—, G为转子重量，D为转子直径。
电机数学模型以二相导通星形三相六状态为例，分析 BLDC 的数学模型及电磁转矩等特 性。
为了便于分析，假定：a)三相绕组完全对称，气隙磁场为方波，定子电流、转子磁场分布皆对称; b)忽略齿槽、换相过程和电枢反应等的影响; C)电枢绕组在定子内表面均匀连续分布;⅛t J ⅛∙堵为定子相绕组电动势(V); L 为每相绕组的自感(H) ； M 为每相绕组间的互感(H) ； P 为微分算子P=d/dt 。
三相绕组为星形连接，且没有中线，则有i a + ⅛ + i c =OMi a +Mi b +Mi r =O得到最终电压方程：U ir O OI f -M O Oe√⅛ =O r O+ O L-M O P⅛ + ebΛ O r..Q O L-Mθc .图•无刷直流电机的等效电路无刷直流电机的电磁转矩方程与普通直流电动机相似， 其电磁转矩大小与磁 通和电流幅值成正比⅛-e√M P Jb+ ≡t L-* -* 1* -(1)—I ：为定子相绕组电流(A)；d)磁路不饱和，不计涡流和磁滞损耗式中：=.鬲乩为定子相绕组电压(V)；Tβ=[e l i1+e b⅛+⅛]^所以控制逆变器输出方波电流的幅值即可以控制BLDC电机的转矩。
为产生恒定的电磁转矩，要求定子电流为方波，反电动势为梯形波，且在每半个周期内，方波电流的持续时间为120°电角度，梯形波反电动势的平顶部分也为120°电角度，两者应严格同步。
由于在任何时刻，定子只有两相导通，贝U：电磁功率可表示为：电磁转矩又可表示为：无刷直流电机的运动方程为：血(8) 其中I为电磁转矩；为负载转矩；B为阻尼系数；起为电机机械转速；J为电机的转动惯量。
传递函数：无刷直流电机的运行特性和传统直流电机基本相同，其动态结构图可以采用直流电机通用的动态结构图，如图所示：图2.无刷直流电机动态结构图由无刷直流电机动态结构图可求得其传递函数为… K I… K2n(s) = ~~—U(S) ---------- T L1 + T m s l+‰s L式中:Ki为电动势传递系数，【；：• L : , Ce为电动势系数；⅛K2为转矩传递函数，• - 一一，R为电动机内阻，Ct为转矩系数；⅛⅛Tm为电机时间常数，’1 .. ―一，G为转子重量，D为转子直径。
电机数学模型以二相导通星形三相六状态为例，分析BLDC 的数学模型及电磁转矩等特性。
为了便于分析，假定：a)三相绕组完全对称，气隙磁场为方波，定子电流、转子磁场分布皆对称； b)忽略齿槽、换相过程和电枢反应等的影响； c)电枢绕组在定子内表面均匀连续分布； d)磁路不饱和，不计涡流和磁滞损耗。
则三相绕组的电压平衡方程可表示为：(1)式中：为定子相绕组电压(V)；为定子相绕组电流(A)；为定子相绕组电动势(V)；L 为每相绕组的自感(H)；M 为每相绕组间的互感(H)；p 为微分算子p=d/dt 。
三相绕组为星形连接，且没有中线，则有(2) (3)得到最终电压方程：(4)L-ML-M L-Mrr ri a i b i ce ae ce b图.无刷直流电机的等效电路无刷直流电机的电磁转矩方程与普通直流电动机相似，其电磁转矩大小与磁通和电流幅值成正比(5)所以控制逆变器输出方波电流的幅值即可以控制BLDC 电机的转矩。
为产生恒定的电磁转矩，要求定子电流为方波，反电动势为梯形波，且在每半个周期内，方波电流的持续时间为120°电角度，梯形波反电动势的平顶部分也为120°电角度，两者应严格同步。
由于在任何时刻，定子只有两相导通，则：电磁功率可表示为：(6)电磁转矩又可表示为：(7)无刷直流电机的运动方程为：(8)其中为电磁转矩；为负载转矩；B 为阻尼系数；为电机机械转速；J 为电机的转动惯量。
传递函数：无刷直流电机的运行特性和传统直流电机基本相同，其动态结构图可以采用直流电机通用的动态结构图，如图所示：Ct365/(GD^2s)Ce1/RU(s)+-+-T L (s)T C (s)I(s)N(s)图2.无刷直流电机动态结构图由无刷直流电机动态结构图可求得其传递函数为:式中：K1为电动势传递系数，，Ce 为电动势系数；K2为转矩传递函数，，R 为电动机内阻，Ct 为转矩系数；T m为电机时间常数，，G 为转子重量，D 为转子直径。
2.2 无刷直流电机的数学模型在本文中，以两极三相无刷直流电机为例来说明其数学建立模型的过程。
电机定子绕组为Y 型联接，转子采用内转子结构，3个霍尔元件在空间相互间隔120°对称放置。
在此结构基础上，假设电机的磁路不饱和，不计涡流损耗、磁滞损耗及电枢反应；忽略齿槽效应；驱动系统中，整流逆变电路的功率管和续流二极管均为理想开关器件错误！未找到引用源。
2.2.1 定子电压方程由以上的假设条件，无刷直流电机每相绕组的相电压由电阻压降和绕组感应电势两部分组成，其定子电压平衡方程为⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡c b a c b a c cbcabc b baac ab ac b a c b ac b a e e e i i i L L L L L L L L L dtd i i i R 00R 000R U U U (2-1)式(2-1)中，a e 、b e 、c e 为各相定子反电动势，a i 、b i 、c i 为各相定子电流，a U ，b U ，c U 为定子各相电压，a R ，b R ，c R 为定子各相绕组电阻，a L ，b L ，c L 为定子各相绕组自感，ab L ，ac L ，ba L ，bc L ，ca L ，cb L 为定子间各相绕组的互感，由于无刷直流电机的转子为永磁体。
假设无刷直流电机三相绕组对称，忽略磁阻间的影响，则可以认为定子各相绕组间互感为常数，即s c b a L L L L ===，R R R R c b a ===，M L L L L L L cb ca bc ba ac ab ======。
则式(2-1)改写为⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡c b a c b a s s sc b a c b a e e e i i i L MMM L M M M L dt d i i i R 00R 000RU U U (2-2)由0i i i c b a =++，0Mi Mi Mi c b a =++，代入式(2-2)，整理可得⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡c b a c b a c b a c b a e e e i i i L 000L 000L dt d i i i R 00R 000RU U U (2-3)式(2-3)中M L L s -=。

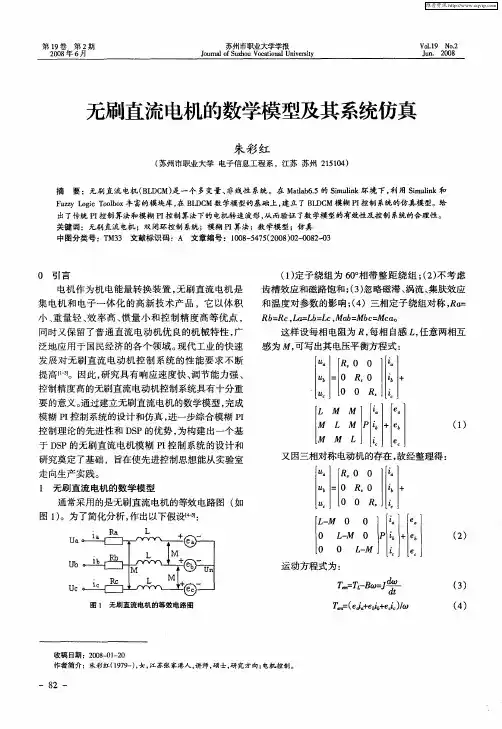

无刷直流电机的建模与仿真相对于传统的有刷直流电机，无刷直流电机的特点表现为：使用寿命长、效率更高、低噪声、启动转矩大等特点，在军事，伺服控制、家用电器等领域被广泛应用，文章首先研究无刷直流电机基础结构，其次分析其数学模型，并用Maltab 搭建了无刷直流电机控制系统的仿真模型，详细介绍了电机本体，转速控制，转矩计算等模块的功能和实现方法，通过仿真，证明了该模型的可行性。
标签：无刷直流电机；仿真；模型1 无刷直流电机的数学模型以两相导通星形三相六状态为例，设ua，ub，uc是三相定子电压；ea，eb，ec是三相定子反电动势，ia，ib，ic为三相定子电流，La，Lb，Lc是三相定子自感，Lab，Lac，Lba，Lba，Lca，Lca为三相定子绕组互感，Ra，Rb，Rc为三相绕组的相电阻，P为微分算子（d/dt）。
1.1 电压方程由于假设电机三相绕组完全对称，所以有ia+ib+ic=0且Mia+Mib+Mic=0，将这两个等式带入，经过化简，得到电压方程为：1.2 转矩方程无刷直流电机的转矩方程如下：？棕无刷直流电机转子的机械角速度（rad/s）无刷直流电机的机械运动方程可表示为：TL其中负载转矩（N·m）；J是电机的转动惯量（Kg·m2）。
2 基于MATLAB/Simulink的无刷直流电机控制系统建模在MATLAB/Simulink环境下，在了解和分析了无刷直流电机的数学模型后，建立无刷直流电机控制系统仿真模型，该控制系统采用双闭环控制方案，转速环为外环，采用PI调节器，内环是电流环，在建模之前作以下假定：（1）不计电枢反应，换向过程等的影响；（2）磁路不饱和，忽略磁滞和涡流的影响；（3）假设三相绕组，定子电流，转子磁场分布完全对称，气隙磁场为方波；（4）假设外加电源为理想的直流恒压电源。
根据模块化的思想，系统可以由以下几个子模块构成：2.1 无刷直流电机本体无刷直流电机本体模块是关键的部分。
电机数学模型以二相导通星形三相六状态为例，分析BLDC 的数学模型及电磁转矩等特性。
为了便于分析，假定：a)三相绕组完全对称，气隙磁场为方波，定子电流、转子磁场分布皆对称； b)忽略齿槽、换相过程和电枢反应等的影响； c)电枢绕组在定子内表面均匀连续分布； d)磁路不饱和，不计涡流和磁滞损耗。
则三相绕组的电压平衡方程可表示为：(1)式中：为定子相绕组电压(V)；为定子相绕组电流(A)；为定子相绕组电动势(V)；L 为每相绕组的自感(H)；M 为每相绕组间的互感(H)；p 为微分算子p=d/dt 。
三相绕组为星形连接，且没有中线，则有(2) (3)得到最终电压方程：(4)L-ML-M L-Mrr ri a i b i ce ae ce b图.无刷直流电机的等效电路无刷直流电机的电磁转矩方程与普通直流电动机相似，其电磁转矩大小与磁通和电流幅值成正比(5)所以控制逆变器输出方波电流的幅值即可以控制BLDC电机的转矩。
为产生恒定的电磁转矩，要求定子电流为方波，反电动势为梯形波，且在每半个周期内，方波电流的持续时间为120°电角度，梯形波反电动势的平顶部分也为120°电角度，两者应严格同步。
由于在任何时刻，定子只有两相导通，则：电磁功率可表示为：(6)电磁转矩又可表示为：(7)无刷直流电机的运动方程为：(8)其中为电磁转矩；为负载转矩；B为阻尼系数；为电机机械转速；J 为电机的转动惯量。
传递函数：无刷直流电机的运行特性和传统直流电机基本相同，其动态结构图可以采用直流电机通用的动态结构图，如图所示：Ct365/(GD^2s) Ce1/R U(s)+-+-T L(s)T C(s)I(s)N(s)图2.无刷直流电机动态结构图由无刷直流电机动态结构图可求得其传递函数为:式中：K1为电动势传递系数，，Ce 为电动势系数；K2为转矩传递函数，，R 为电动机内阻，Ct 为转矩系数；T m为电机时间常数，，G 为转子重量，D 为转子直径。
无刷直流电机数学模型完整版电机数学模型以二相导通星形三相六状态为例，分析BLDC的数学模型及电磁转矩等特性。
为了便于分析，假定：a)三相绕组完全对称，气隙磁场为方波，定子电流、转子磁场分布皆对称；b)忽略齿槽、换相过程和电枢反应等的影响；c)电枢绕组在定子内表面均匀连续分布；d)磁路不饱和，不计涡流和磁滞损耗。
则三相绕组的电压平衡方程可表示为：(1)式中：为定子相绕组电压(V)；为定子相绕组电流(A)；为定子相绕组电动势(V)；L为每相绕组的自感(H)；M为每相绕组间的互感(H)；p为微分算子p=d/dt。
三相绕组为星形连接，且没有中线，则有(2)(3)得到最终电压方程：(4)L-ML-M L-Mrr ri a i b i ce ae ce b图.无刷直流电机的等效电路无刷直流电机的电磁转矩方程与普通直流电动机相似，其电磁转矩大小与磁通和电流幅值成正比(5)所以控制逆变器输出方波电流的幅值即可以控制BLDC 电机的转矩。
为产生恒定的电磁转矩，要求定子电流为方波，反电动势为梯形波，且在每半个周期内，方波电流的持续时间为120°电角度，梯形波反电动势的平顶部分也为120°电角度，两者应严格同步。
由于在任何时刻，定子只有两相导通，则：电磁功率可表示为：(6)电磁转矩又可表示为：(7)无刷直流电机的运动方程为：(8)其中为电磁转矩；为负载转矩；B 为阻尼系数；为电机机械转速；J 为电机的转动惯量。
传递函数：无刷直流电机的运行特性和传统直流电机基本相同，其动态结构图可以采用直流电机通用的动态结构图，如图所示：Ct 365/(GD^2s)Ce1/RU(s)+-+-T L(s)T C(s)I(s)N(s)图2.无刷直流电机动态结构图由无刷直流电机动态结构图可求得其传递函数为:式中：K1为电动势传递系数，，Ce 为电动势系数；K2为转矩传递函数，，R 为电动机内阻，Ct 为转矩系数；T m为电机时间常数，，G 为转子重量，D 为转子直径。
基于MATLAB的BLDC系统模型的建立在Matlab中进行BLDC建模仿真方法的研究已受到广泛关注，已有提出采用节点电流法对电机控制系统进行分析，通过列写m文件，建立BLDC仿真模型，这种方法实质上是一种整体分析法，因而这一模型基础上修改控制算法或添加、删除闭环就显得很不方便；为了克服这一不足，提出在Matlab/Simulink中构造独立的功能模块，通过模块组合进行BLDC建模，这一方法可观性好，在原有建模的基础上添加、删除闭环或改变控制策略都十分便捷，但该方法采用快速傅立叶变换(FFT)方法求取反电动势，使得仿真速度受限制。
本文提出了一种新型的BLDC建模方法，将控制单元模块化，在Matlab/Simulink建立独立的功能模块：BLDC本体模块、电流滞环控制模块、速度控制模块、参考电流模块、转矩计算模块和电压逆变模块，对这些功能模块进行有机整合，即可搭建出无刷直流电机系统的仿真模型。
在建模过程中，梯形波反电动势的求取方法一直是较难解决的问题[27,28]，本文采用分段线性法成功地化解了这一难点，克服了建模方法存在的不足。
Matlab6.5针对电气传动控制领域所设计的工具箱SimPowerSystemToolbox2.3已提供了PMSM的电机模型，但没有给出BLDC的电机模型。
因此，本文在分析无刷直流电机数学模型的基础上，借助于Matlab强大的仿真建模能力，在Matlab/Simulink中建立了BLDC控制系统的仿真模型。
BLDC建模仿真系统采用双闭环控制方案：下即为BLDC建模的整体控制框图，其中主要包括：BLDC本体模块、电流滞环控制模块、速度控制模块、参考电流模块、转矩计算模块和电压逆变模块。
BLDC本体结构(1)BLDCM本体模块在整个控制系统的仿真模型中，BLDCM本体模块是最重要的部分，该模块根据BLDC电压方程式(4)求取BLDC三相相电流，结构框图如图所示图.BLDCM本体模块结构框图及其封装形式在整个控制系统的仿真模型中，BLDC本体模块是最重要的部分，该模块根据BLDC电压方程式(2-4)求取BLDC三相相电流，而要获得三相相电流信号ia，ib，ic，必需首先求得三相反电动势信号ea，eb，ec控制框图如图2-11所示。
而BLDC建模过程中，梯形波反电动势的求取方法一直是较难解决的问题，反电动势波形不理想会造成转矩脉动增大、相电流波形不理想等问题，严重时会导致换相失败，电机失控。
因此，获得理想的反电动势波形是BLDC仿真建模的关键问题之一。
本文采用了分段线性法，如图2-12所示，将一个运行周期0°～360°分为6个阶段，每60°为一个换相阶段，每一相的每一个运行阶段都可用一段直线进行表示，根据某一时刻的转子位置和转速信号，确定该时刻各相所处的运行状态，通过直线方程即可求得反电动势波形。
分段线性法简单易行，且精度较高，能够较好的满足建模仿真的设计要求。
因而，本文采用分段线性法建立梯形波反电动势波形。
理想情况下，二相导通星形三相六状态的BLDC定子三相反电动势的波形如图2-12所示。
图中，根据转子位置将运行周期分为6个阶段：0～π/3，π/3～2π/3，2π/3～π，π～4π/3，4π/3～5π/3，5π/3～2π。
以第一阶段0～π/3为例，A 相反电动势处于正向最大值Em ，B 相反电动势处于负向最大值-Em ，C 相反电动势处于换相阶段，由正的最大值Em 沿斜线规律变化到负的最大值-Em 。
根据转子位置和转速信号，就可以求出各相反电动势变化轨迹的直线方程，其它5个阶段，也是如此。
据此规律，可以推得转子位置和反电动势之间的线性关系，如表2-1所示，从而采用分段线性法，解决了在BLDC 本体模块中梯形波反电动势的求取问题。
Em e a 图.三相反电动势波形Em Em -Em-Em -Em e b e c转子位置和反电动势之间的线性关系表表中：K为反电动势系数(V/(r/min)，pos为角度信号，w为转速信号，转数per=fix(pos/(2*pi))*2*pi，fix函数是实现取整功能。
根据上式，用M文件编写反电势系数的S函数如下：反电动势 S 函数(emf.m)%=========================================================%BLDCM模型中反电动势函数%=========================================================function [sys,x0,str,ts] =emf(t,x,u,flag)switch flagcase 0, %初始化设置[sys,x0,str,ts]=mdlInitializeSizes;case 3, %输出量计算sys = mdlOutputs(t,x,u);case {1,2,4,9} %未定义标志sys = [];otherwise%错误处理error(['unhandled flag = ',num2str(flag)]);end%=========================================================%mdlInitializeSizes 进行初始化，设置系统变量的大小%=========================================================function [sys,x0,str,ts]=mdlInitializeSizes()sizes = simsizes; %取系统默认设置sizes.NumContStates = 0;sizes.NumDiscStates = 0;sizes.NumOutputs = 3;sizes.NumInputs = 2;sizes.DirFeedthrough = 1;sizes.NumSampleTimes = 1;sys = simsizes(sizes);x0 = [];str = [];ts = [-1 0];%=========================================================%mdlOutputs 计算系统输出%=========================================================function sys=mdlOutputs(t,x,u)global k;global Pos;global w;k=0.060; % V/(r/min)反电动势系数w=u(1); % 转速(rad/s)Pos=u(2); % 角度(rad)if Pos>=0 & Pos<=pi/3sys=[k*w,-k*w,k*w*((-Pos)/(pi/6)+1)];elseif Pos>=pi/3 & Pos<=2*pi/3sys=[k*w,k*w*((Pos-pi/3)/(pi/6)-1),-k*w];elseif Pos>=2*pi/3 & Pos<=pisys=[k*w*((2*pi/3-Pos)/(pi/6)+1),k*w,-k*w];elseif Pos>=pi & Pos<=4*pi/3sys=[-k*w,k*w,k*w*((Pos-pi)/(pi/6)-1)];elseif Pos>=4*pi/3 & Pos<=5*pi/3sys=[-k*w,k*w*((4*pi/3-Pos)/(pi/6)+1),k*w];else Pos>=5*pi/3 & Pos<=2*pisys=[k*w*((Pos-5*pi/3)/(pi/6)-1),-k*w,k*w];end转矩计算模块根据BLDC数学模型中的电磁转矩方程式，可以建立图5.7所示的转矩计算模块，模块输入为三相相电流与三相反电动势，通过加、乘模块即可求得电磁转矩信号Te 。
转矩计算模块结构框图及其封装形式转速计算模块根据运动方程式(2.4)，由电磁转矩、负载转矩以及摩擦转矩，通过加乘、积分环节即可得到转速信号，求得的转速信号经过积分就可得到电机转角信号，如图转速计算模块结构框图及其封装形式电流滞环控制模块在这个仿真模块中采用滞环控制原理来实现电流的调节，使得实际电流随跟定电流的变化。
模块结构框图如图5.10所示[40]，输入为三相参考电流和三相实际电流，输出为PWM逆变器控制信号。
电流滞环控制模块结构框图及其封装参考电流模块参考电流模块的作用是根据电流幅值信号Is和位置信号给出三相参考电流，输出的三相参考电流直接输入电流滞环控制模块，用于与实际电流比较进行电流滞环控制。
