patran2013模态分析详解

  • 格式：doc
  • 大小：528.64 KB
  • 文档页数：5

一、Patran/Nastran安装
1、利用破解工具MSC_Calc_20160715生成license.dat文件
2、安装证书msc_licensing_11.9_windows3264，安装过程中需要载入license，指向第一步生成的license.dat
3、安装MSC.Patran.V2013，安装过程中需要载入license，指向第一步生成的文件license.dat
4、安装MSC.Nastran.V2013，安装过程中需要载入license，指向第一步生成的文件license.dat
5、启动证书MSC.Licensing Utility，选择Start/Stop/Reread项，点击Start Server
6、启动Patran
注意：安装过程关闭windows防火墙，关闭管理员权限确认，关闭360
二、导入模型
1、将绘制好的模型保存成.x_t格式。

2、File→Import
点击Parasolid xmt Options→Model Units，调整模型的显示单位为mm
调整好后，选择绘制的.x_t格式模型导入
三、划分有限元网格
点击项
Action:Create→Object:Mesh→Type:Solid(实体)→Elem Shape:Tet(选择单元形状为四面体，规则物体可选Wedge或者Hex)→Value：20(设置网格大小，此处应先取消Automatic Calculation 项)→Apply
Patran划分有限元网格方式很多，此处介绍的是最简易的自动生成网格
四、设置材料属性
1、Nastran中各物理量无指定单位，只需要各物理量的单位统一
点击项
2、将设置好的材料赋予实体
选择项，在Selecet Application Region项add赋予属性的实体
五、添加边界条件
1、选择项，添加运动类约束，在Selecet Application Region项add施加约束的区域
2、重复上述操作，添加各处边界条件，Patran可添加的边界条件种类很多，可根据情况选取
注意：关于区域选择，通常要手动输入添加的区域的名称，此时可通过项来查找
六、创建分析
1、选择Ansys下的项，
上述WT-Mass设为0.001是为了保证保证Nastran中单位统一封闭
2、点击Apply后Patran会把任务交给Nastran求解，此时会弹出DOS模式的窗口，运算完成后该窗口会自动关闭
3、选择载入结果，结果文件为.xdb格式，操作过程如下图
4、查看结果，选择Result下的项，一阶频率为295.4Hz。

合集下载

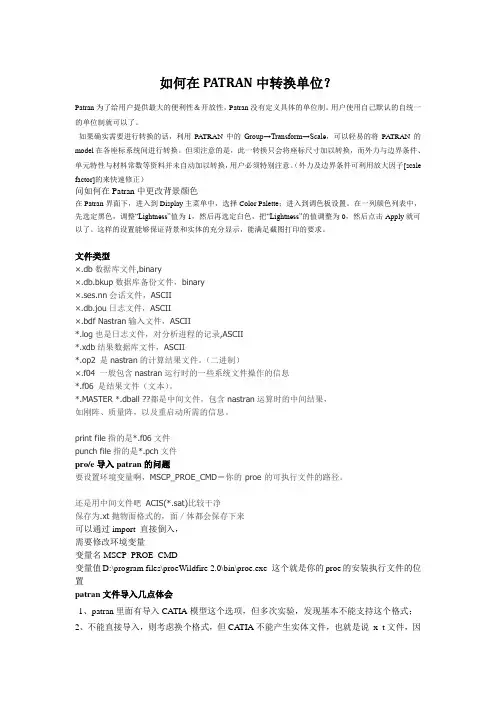

PATRAN常见问题汇总PATRAN常见问题汇总
