镍镉/镍氢充电电池的充电详细解释

充电是将充电电池恢复其原始容量的过程,为使电池达到长期使用的目的,必须通过适当

的充电方法充电。

(1)快充电流： 1CmA(快充温度范围：0℃~40℃(32°F——104°F )．为了适当的控制快充，

建议以0.5CmA~1CmA充电，超过1CmA充电可能会造成电池内压过高从而使电池安全阀开启，

从而造成电池漏液．在开始充电时，当NTC(负温度系数热敏电阻)或其它温度检测元件检测电

池温度低于0℃(32°F)或高于40℃(104°F)时，应进行涓流充电而不是快充．当以下所述(4)、

(5)、(6), 及(11)达到预计标准时，停止充电.建议至少采取（5）（6）（7）中二项进行控制。

(2) 对于已过放电或深放电的电池，如果直接用大电流充电无法恢复电池的容量，需要先以小

电流充电，等电压升高后再进行快充。

(3) 快充起始电压：0.8V/只，将电池电压恢复为可快充的电压范围的电流为：0.2~0.3CmA。

(4) 电池充电上压限：1.6V/只，如果由于故障或误操作，电压接近此值后转为涓流充电。

(5) -△V值：5-10mA/只，快充过程中，如果电压从其峰值下落5到10mV则终止充电，快充

转为涓流充电。

(6) dT/dt值：0.8-1℃/min，用热敏电阻或温度传感器探测电池温度，单位时间内电池温度

上升达到预设值时，终止快充并转为涓流。

(7) TCO：电池充电最高温度，D型、F型、2/3M型及M型电池为48℃，其他电池为50℃，如

果充电中电池过热会对电池寿命及其他性能造成影响，为此，当电池温度达到预设值，终止快

充并转为涓流充电。-△V检测线路在开始快充后一定时间内启动，但在此时间内dT/dt 可以

启动。

(8) 初始延时：10分钟，防止-△V检测线路在开始快充后一定时间内启动。因为镍氢电池在

放置较长时间或过放后充电电压会有波动（假-△V），此时延时的设定是为防止此假-△V误

触发使充电终止。

(9) 涓流充电电流：1/30~1/20CmA，如果涓流充电电流过大，电池温升会增加，造成电池性能

降低。

(10) 快充转换时间：60分钟（1CmA） (11) 充电总时间：10-20小时，即使是涓流充电，长时间过充也会造成电池性能恶化，为防

止涓流或其他充电下过充，建议设立一个保护性的总充电时间控制。

(12) 镍氢电池充电时的温度及电压取决于电池组的形状，电池组结构及其他因素。

我觉得充电的时候能按照这个要求来充电的都算是很不错的充电器。

镍镉/镍氢电池买来的时候外面纸卡包装一般都很明显的突出“XXXXmAh容量，1000次寿

命，1.2V电压，数码相机最佳搭档”；在池体不明显的地方（以AA1800180mAh电池为例子）

用小字写下“标准充电：恒流180mA需15小时；快速充电：恒流540mA需4小时”。

这“一大一斜说道可不少，在我看来，大字突出的未必是真话，小字告诫的恰恰是良言。

现在的电池厂商为了迎合消费者心中对大容量电池的无限向往，销售电池的容量能标多，

就肯定不标少！大伙不妨去看看北斗先生的评测，有几个“达标”？

能达到1000次寿命，这说法还有情可原，镍镉/镍氢电池理论上可以达到2000次甚至更多，

合集下载

镍氢充电电池型号规格

镍氢充电电池型号规格

镍氢充电电池型号规格

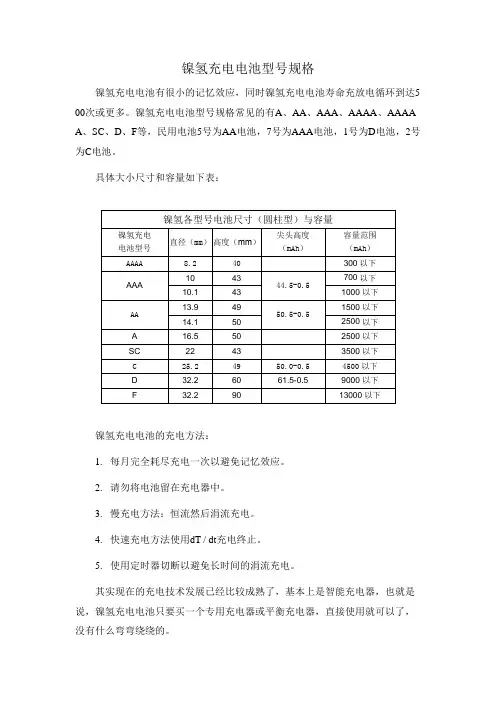

镍氢充电电池有很小的记忆效应，同时镍氢充电电池寿命充放电循环到达500次或更多。镍氢充电电池型号规格常见的有A、AA、AAA、AAAA、AAAAA、SC、D、F等，民用电池5号为AA电池，7号为AAA电池，1号为D电池，2号为C电池。

具体大小尺寸和容量如下表：

镍氢各型号电池尺寸（圆柱型）与容量

镍氢充电

电池型号 直径（mm） 高度（mm） 尖头高度

（mAh） 容量范围

（mAh）

AAAA 8.2 40 300以下

AAA 10 43 44.5-0.5 700以下

10.1 43 1000以下

AA 13.9 49 50.5-0.5 1500以下

14.1 50 2500以下

A 16.5 50 2500以下

SC 22 43 3500以下

C 25.2 49 50.0-0.5 4500以下

D 32.2 60 61.5-0.5 9000以下

F 32.2 90 13000以下

镍氢充电电池的充电方法：

1. 每月完全耗尽充电一次以避免记忆效应。

2. 请勿将电池留在充电器中。

3. 慢充电方法：恒流然后涓流充电。

4. 快速充电方法使用dT / dt充电终止。

5. 使用定时器切断以避免长时间的涓流充电。

其实现在的充电技术发展已经比较成熟了，基本上是智能充电器，也就是说，镍氢充电电池只要买一个专用充电器或平衡充电器，直接使用就可以了，没有什么弯弯绕绕的。 镍氢充电电池特点：

1、镍氢充电电池电压为1.2伏与密封的镍镉电池有关，但它们不同之处在于，氢被用作吸氢负电极（阳极）上的活性元素而不是镉。该电极由金属氢化物制成，通常是镧和稀土的合金，其作为还原氢的固体来源，可被氧化形成质子。电解质是碱性氢氧化钾。

2、镍氢充电电池负极的基本概念源自20世纪70年代用作替代能源的氢的储存研究。观察到某些金属合金形成氢化物，可以捕获（和释放）氢气，其体积可达自身体积的近千倍。通过仔细选择合金成分和比例，可以平衡热力学以允许吸收和释放过程在室温和压力下进行。现在该技术已经相当成熟，镍氢充电电池已经开始在高压汽车应用中得到应用。

松下BQ-830充电器

松下BQ-830充电器

松下BQ-830充电器是松下公司生产的一种专为镍氢充电电池设计的一种高档充电器，小小PCB板上竟有7个IC，做工较为精细，其原理是将外接5V 或12V直流电经内部开关电源转换输出为大电流脉冲电流，为镍氢电池进行脉冲充电，具有电池电量检测，充满自停，过热保护，并且4支电池各具有单独的充电和检测电路，为数码相机的镍氢电池充电之首选，但其内部由于设计上的缺陷被官方全部召回,现已流落到各个二手市场上 ，现在一般网上价格为20元左右，其实这款充电器经过简单的改造后，它的充电效果应该远好于市售的很多100-200元的国产充电器。

充电器设计上的缺陷主要有，充电电流太大，电池发热严重；温度保护值过高。

充电器的改造:（网络上方法）

为了解决上面的问题,我经过多次试验得出了一个较好的改造方法,网上虽然有人对其改造过,但是他们只是注意了改小电流,没有注意基准电压!

改造之一:减小电流(由于无法使充电器在后期自动减小电流,所以只能整体做一下修改).电流不能无限制的减小,经过我试验得出的最低值为2A(充电电流源电流,原始值为3.2A),改得过小无法正常工作(可能是一种保护,充一会儿就显示充满).

方法:找到那个特大个的33毫欧电阻R46(R033)如下图,换上一个47毫欧的,可以找两个0.1欧的并联.推荐一个办法,把原来的电阻用钢刀刮成47毫欧的,刮几刀就要测一下电流(也可以用大电流欧姆定律法测得)

改造之二:修改基准电压.很简单,找一个10K的电阻并接在R26上,此电阻位于USB接口旁边,电路板正面有一个小三极管及一个TL431,可以按下图所示两红点锡点上跨接,也可以试试看9.1K的电阻

其它的改造方法

采用修改采样电阻的方式,这是最关键的,网上已经有前人这样修改了.实践证明.这是最成功最有效果的方法.是找到R32的电阻.这是一个采样电阻,直接在上面并联一个合适的电阻.即可调整充电电流.甚至同时也降低了电池内阻的检测灵敏度,以至于垃圾也电池也可以识别.我一开始是先并联一个700欧的可调电位器,电位器上串接一个100欧的电阻.以免电位器旋转到底导致短路R32,首先测试的是拒冲的问题.手上的几个拒冲的电池,先把电位器调整到最大.放上去还是没有反应.然后逐减少电阻.每次旋转一次就重新放入电池.差不多调整到400多欧的时候.电池可以充电了.然后在充电的过程中增加电阻甚至断开电阻.充电保持.也就是说,先降低内阻检测灵敏度,当开始充电后.断开电路.就可以成功的为拒冲电池充电了.经过测试.只要电阻降低的100欧左右.甚至可以给南俘的碱电充电了.哈哈哈,不过最好不要这样.太危险了。

NE555镍氢充电器之脉冲式电路详解sky

NE555镍氢充电器之脉冲式电路详解sky

NE555脉冲式电路详解

本文介绍的全自动充电器，可以一次对4节5号镍镉电池充电，电池充足电后，电路能自动停充。

电路原理

全自动镍镉电池充电器的电路如下图所示，充电器主要由电源电路、电压比较器及指示电路等组成。

电路电源由变压器T降压、二极管VD1～VD4整流、三端稳压集成块A1稳压及电容C1、C2滤波后供给，电路通电后可输出稳定的9V直流电压供充电器使用。

电压比较器由时基电路A2组成，在它的控制端5脚接有一个稳压二极管VS（稳定电压5.6Ｖ），所以将电路的复位电平定位在5.6Ｖ。发光二极管VL为充电指示器。

1节5号镍镉电池正常工作电压为1.2V，充电终止电压为1.4V左右。G为4节待充的镍镉电池，所以充电终止电压为4×1.4V=5.6V。将电池装入充电支架后，合上电源开关S，便可开始充电。电路工作过程：由于电容C3两端电压不能突变，刚通电时，A2的2脚为低电平，A2被触发置位，3脚输出高电平，此高电平经电位器RP、二极管VD5向电池G充电，改变RP值可以调节充电电流的大小。此时A2的7脚被悬空，VL发光指示电路在充电。随着充电不断进行，G两端电压逐渐升高，当升至5.6V时，A2复位，3脚输出低电平，充电自动终止，同时A2内部放电管导通，7脚输出低电平，VL熄灭表示充电结束。

元件选择

A1选择LM7809型三端稳压集成块，应为其加装铝质散热片。VD1～VD5选用IN4001型硅整流二极管。VS选用5.6V、1/2W稳压二极管，如UZ-5.6B、IN5232型等。VL选用普通红色发光二极管。RP选用2W线绕电位器，R1～R4均选用1/8W碳膜电阻器。C1选用CD11-25V型铝电解电容，C2、C3为CD11-16V型铝电解电容。S选用普通1×1电源小开关。T选用220V/12V、5VA小型优质电源变压器。

本文介绍的全自动充电器，可用于2～8节5号镍镉或镍氢电池充电。充电时只要设定电池充电电压的上、下限，充电器便能自动给电池充电。
