镍氢电池充电芯片

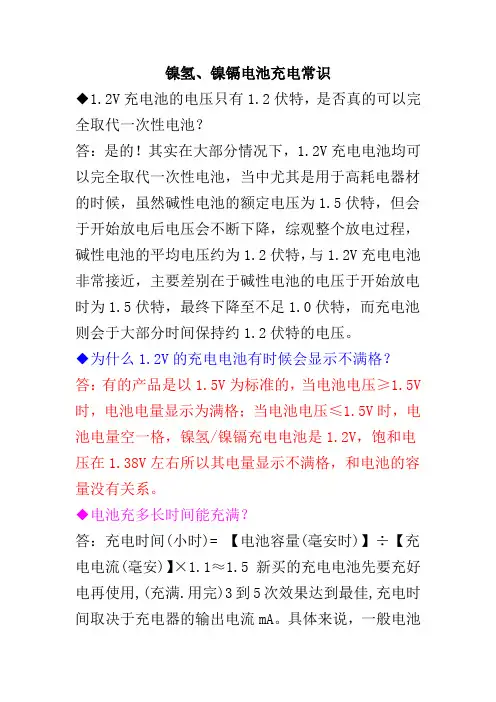

镍氢、镍镉电池充电常识

◆1.2V充电池的电压只有1.2伏特，是否真的可以完全取代一次性电池？

答：是的！其实在大部分情况下，1.2V充电电池均可以完全取代一次性电池，当中尤其是用于高耗电器材的时候，虽然碱性电池的额定电压为1.5伏特，但会于开始放电后电压会不断下降，综观整个放电过程，碱性电池的平均电压约为1.2伏特，与1.2V充电电池非常接近，主要差别在于碱性电池的电压于开始放电时为1.5伏特，最终下降至不足1.0伏特，而充电池则会于大部分时间保持约1.2伏特的电压。

◆为什么1.2V的充电电池有时候会显示不满格？

答：有的产品是以1.5V为标准的，当电池电压≥1.5V时，电池电量显示为满格；当电池电压≤1.5V时，电池电量空一格，镍氢/镍镉充电电池是1.2V，饱和电压在1.38V左右所以其电量显示不满格，和电池的容量没有关系。

◆电池充多长时间能充满？

答：充电时间(小时)= 【电池容量(毫安时)】÷【充电电流(毫安)】×1.1≈1.5 新买的充电电池先要充好电再使用,(充满.用完)3到5次效果达到最佳,充电时间取决于充电器的输出电流mA。具体来说，一般电池容量大小都在电池上注明，以毫安为单位，数值越大容量越大。例如：1200mAh就是表示电池的容量是1200毫安。同时，充电器一般也标有充电电流，同样以毫安为单位。 这样，电池充电时间长短可简单地按照以下方法计算：电池容量除以充电电流，再乘以系数1.2（或者1.1），时间单位为小时。例如：电池容量为1200毫安，充电器充电电流为600毫安，充电时间即为(1200毫安/600毫安)×1.2=2.4小时，那么这块电池使用这个充电器的充电时间就为2.4小时。

以上计算方法不适用于新电池。一般说来，新电池前三次充电时，尤其是镍镉电池和镍氢电池，使用标准充电器一般充电在15个小时左右（０.１Ｃ），这样才能使电池的使用时间达到最大值。以后则可参照上面的方法计算电池充电时间。 根据标识，你可以计算出个大概的时间的。如果它是普通的充电器，而且电流很小的话，充电时间一定很长的。

镍氢充电电池型号规格

镍氢充电电池有很小的记忆效应，同时镍氢充电电池寿命充放电循环到达500次或更多。镍氢充电电池型号规格常见的有A、AA、AAA、AAAA、AAAAA、SC、D、F等，民用电池5号为AA电池，7号为AAA电池，1号为D电池，2号为C电池。

具体大小尺寸和容量如下表：

镍氢各型号电池尺寸（圆柱型）与容量

镍氢充电

电池型号 直径（mm） 高度（mm） 尖头高度

（mAh） 容量范围

（mAh）

AAAA 8.2 40 300以下

AAA 10 43 44.5-0.5 700以下

10.1 43 1000以下

AA 13.9 49 50.5-0.5 1500以下

14.1 50 2500以下

A 16.5 50 2500以下

SC 22 43 3500以下

C 25.2 49 50.0-0.5 4500以下

D 32.2 60 61.5-0.5 9000以下

F 32.2 90 13000以下

镍氢充电电池的充电方法：

1. 每月完全耗尽充电一次以避免记忆效应。

2. 请勿将电池留在充电器中。

3. 慢充电方法：恒流然后涓流充电。

4. 快速充电方法使用dT / dt充电终止。

5. 使用定时器切断以避免长时间的涓流充电。

其实现在的充电技术发展已经比较成熟了，基本上是智能充电器，也就是说，镍氢充电电池只要买一个专用充电器或平衡充电器，直接使用就可以了，没有什么弯弯绕绕的。 镍氢充电电池特点：

1、镍氢充电电池电压为1.2伏与密封的镍镉电池有关，但它们不同之处在于，氢被用作吸氢负电极（阳极）上的活性元素而不是镉。该电极由金属氢化物制成，通常是镧和稀土的合金，其作为还原氢的固体来源，可被氧化形成质子。电解质是碱性氢氧化钾。

2、镍氢充电电池负极的基本概念源自20世纪70年代用作替代能源的氢的储存研究。观察到某些金属合金形成氢化物，可以捕获（和释放）氢气，其体积可达自身体积的近千倍。通过仔细选择合金成分和比例，可以平衡热力学以允许吸收和释放过程在室温和压力下进行。现在该技术已经相当成熟，镍氢充电电池已经开始在高压汽车应用中得到应用。

镍氢电池正确的使用方法:

1、新电池一般经过三到五次充放电循环容量才可达到最高值。

2、原则上采取:充满---用完---充满。

3、电池的正负级保持干净，有利于正常使用和充电。

4、请勿将新旧电池、充电状态不同、容量、种类、品牌不同的电池放在一起充电。

1、充电电池能使用多久?一般能反复充电多少次？ 答：充电电池使用时间视电池容量和所使用对象的耗电功率而定，在不知道耗电功率的情况下很难估算使用时间。反复充电次数与充电器质量、充电电池质量、充电是否正确有关，理论上充电电池可反复充电1000次，但由于其他原因，一般好质量的充电电池使用700-800次的样子，一般质量的300-500次，不良品或者充电不正确一般在300次以下。

2、会对MP3、数码相机有损坏吗？ 答：充电电池的电流是以毫安计算，使用过程中不会对MP3、数码相机产品造成任何损坏。

3、新买的镍氢充电电池需要先充电吗？答：是否需先充视情况而定，最简单的方法就是放进用电器中试一下，如有电就先使用完。新电池头3-5次使用时，最好用慢充充电，并且充电时间可以略微长10%，这样对激活电池有利。

4、如何长时间保存镍氢电池？ 答：对于想长期不用的镍氢电池，要从电器中取出，然后充满电再存放。方便的话最好每1-2个月使用一次。

5、充电器都是通用的吗？ 答：基本上都是通用的，但如果你使用的是快充或者极速充的话就请注意（充电电流300MA以上为快充，500MA以上为极速充），这是因为新电池（或者长期未使用的电池）的充电特性曲线和正常使用的电池的充电特性曲线不同，这种不同快充和极速充判断电池是否充满往往会出现失误，经常会出现以下两种现象，一是电池已经充满，但充电器认为电池没有充满而继续充电，会对电池造成部分损坏。二是电池没有充满的时候，快充就认为电池已经充满了，而停止充电了，对电池的激活（到达最大容量）不利，所以快充的说明书上面都说，对新电池的充电可以在充满后仍然充电2-3次就是这个原因。实际使用时我们也可以发现，将用快充充满的新电池，再充电的时候，电池仍然可以充电很长的时间，而用经常使用的电池，再充满后，再充电，一般几十分钟左右充电器就停止充电了，也是这个道理。

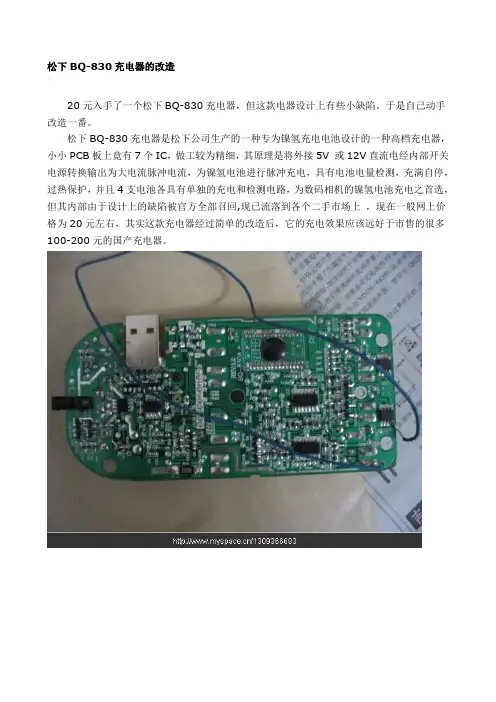

松下BQ-830充电器的改造

20元入手了一个松下BQ-830充电器，但这款电器设计上有些小缺陷。于是自己动手改造一番。

松下BQ-830充电器是松下公司生产的一种专为镍氢充电电池设计的一种高档充电器，小小PCB板上竟有7个IC，做工较为精细，其原理是将外接5V 或12V直流电经内部开关电源转换输出为大电流脉冲电流，为镍氢电池进行脉冲充电，具有电池电量检测，充满自停，过热保护，并且4支电池各具有单独的充电和检测电路，为数码相机的镍氢电池充电之首选，但其内部由于设计上的缺陷被官方全部召回,现已流落到各个二手市场上 ，现在一般网上价格为20元左右，其实这款充电器经过简单的改造后，它的充电效果应该远好于市售的很多100-200元的国产充电器。

充电器设计上的缺陷主要有，充电电流太大，电池发热严重；温度保护值过高。

充电器的改造:（网络上方法）

为了解决上面的问题,我经过多次试验得出了一个较好的改造方法,网上虽然有人对其改造过,但是他们只是注意了改小电流,没有注意基准电压!

改造之一:减小电流(由于无法使充电器在后期自动减小电流,所以只能整体做一下修改).电流不能无限制的减小,经过我试验得出的最低值为2A(充电电流源电流,原始值为3.2A),改得过小无法正常工作(可能是一种保护,充一会儿就显示充满).

方法:找到那个特大个的33毫欧电阻R46(R033)如下图,换上一个47毫欧的,可以找两个0.1欧的并联.推荐一个办法,把原来的电阻用钢刀刮成47毫欧的,刮几刀就要测一下电流(也可以用大电流欧姆定律法测得)

改造之二:修改基准电压.很简单,找一个10K的电阻并接在R26上,此电阻位于USB接口旁边,电路板正面有一个小三极管及一个TL431,可以按下图所示两红点锡点上跨接,也可以试试看9.1K的电阻
