镍氢电池充电器原理

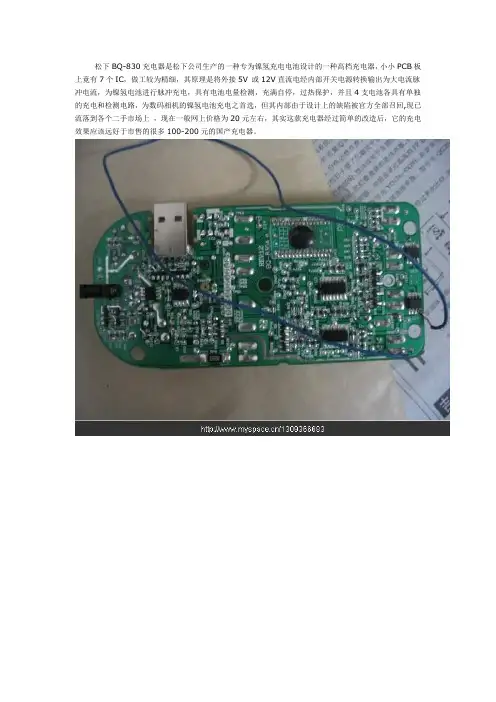

松下BQ-830充电器是松下公司生产的一种专为镍氢充电电池设计的一种高档充电器，小小PCB板上竟有7个IC，做工较为精细，其原理是将外接5V 或12V直流电经内部开关电源转换输出为大电流脉冲电流，为镍氢电池进行脉冲充电，具有电池电量检测，充满自停，过热保护，并且4支电池各具有单独的充电和检测电路，为数码相机的镍氢电池充电之首选，但其内部由于设计上的缺陷被官方全部召回,现已流落到各个二手市场上 ，现在一般网上价格为20元左右，其实这款充电器经过简单的改造后，它的充电效果应该远好于市售的很多100-200元的国产充电器。

充电器设计上的缺陷主要有，充电电流太大，电池发热严重；温度保护值过高。

充电器的改造:（网络上方法）

为了解决上面的问题,我经过多次试验得出了一个较好的改造方法,网上虽然有人对其改造过,但是他们只是注意了改小电流,没有注意基准电压!

改造之一:减小电流(由于无法使充电器在后期自动减小电流,所以只能整体做一下修改).电流不能无限制的减小,经过我试验得出的最低值为2A(充电电流源电流,原始值为3.2A),改得过小无法正常工作(可能是一种保护,充一会儿就显示充满).

方法:找到那个特大个的33毫欧电阻R46(R033)如下图,换上一个47毫欧的,可以找两个0.1欧的并联.推荐一个办法,把原来的电阻用钢刀刮成47毫欧的,刮几刀就要测一下电流(也可以用大电流欧姆定律法测得)

改造之二:修改基准电压.很简单,找一个10K的电阻并接在R26上,此电阻位于USB接口旁边,电路板正面有一个小三极管及一个TL431,可以按下图所示两红点锡点上跨接,也可以试试看9.1K的电阻

其它的改造方法

采用修改采样电阻的方式,这是最关键的,网上已经有前人这样修改了.实践证明.这是最成功最有效果的方法.是找到R32的电阻.这是一个采样电阻,直接在上面并联一个合适的电阻.即可调整充电电流.甚至同时也降低了电池内阻的检测灵敏度,以至于垃圾也电池也可以识别.我一开始是先并联一个700欧的可调电位器,电位器上串接一个100欧的电阻.以免电位器旋转到底导致短路R32,首先测试的是拒冲的问题.手上的几个拒冲的电池,先把电位器调整到最大.放上去还是没有反应.然后逐减少电阻.每次旋转一次就重新放入电池.差不多调整到400多欧的时候.电池可以充电了.然后在充电的过程中增加电阻甚至断开电阻.充电保持.也就是说,先降低内阻检测灵敏度,当开始充电后.断开电路.就可以成功的为拒冲电池充电了.经过测试.只要电阻降低的100欧左右.甚至可以给南俘的碱电充电了.哈哈哈,不过最好不要这样.太危险了。

NE555脉冲式电路详解

本文介绍的全自动充电器，可以一次对4节5号镍镉电池充电，电池充足电后，电路能自动停充。

电路原理

全自动镍镉电池充电器的电路如下图所示，充电器主要由电源电路、电压比较器及指示电路等组成。

电路电源由变压器T降压、二极管VD1～VD4整流、三端稳压集成块A1稳压及电容C1、C2滤波后供给，电路通电后可输出稳定的9V直流电压供充电器使用。

电压比较器由时基电路A2组成，在它的控制端5脚接有一个稳压二极管VS（稳定电压5.6Ｖ），所以将电路的复位电平定位在5.6Ｖ。发光二极管VL为充电指示器。

1节5号镍镉电池正常工作电压为1.2V，充电终止电压为1.4V左右。G为4节待充的镍镉电池，所以充电终止电压为4×1.4V=5.6V。将电池装入充电支架后，合上电源开关S，便可开始充电。电路工作过程：由于电容C3两端电压不能突变，刚通电时，A2的2脚为低电平，A2被触发置位，3脚输出高电平，此高电平经电位器RP、二极管VD5向电池G充电，改变RP值可以调节充电电流的大小。此时A2的7脚被悬空，VL发光指示电路在充电。随着充电不断进行，G两端电压逐渐升高，当升至5.6V时，A2复位，3脚输出低电平，充电自动终止，同时A2内部放电管导通，7脚输出低电平，VL熄灭表示充电结束。

元件选择

A1选择LM7809型三端稳压集成块，应为其加装铝质散热片。VD1～VD5选用IN4001型硅整流二极管。VS选用5.6V、1/2W稳压二极管，如UZ-5.6B、IN5232型等。VL选用普通红色发光二极管。RP选用2W线绕电位器，R1～R4均选用1/8W碳膜电阻器。C1选用CD11-25V型铝电解电容，C2、C3为CD11-16V型铝电解电容。S选用普通1×1电源小开关。T选用220V/12V、5VA小型优质电源变压器。

本文介绍的全自动充电器，可用于2～8节5号镍镉或镍氢电池充电。充电时只要设定电池充电电压的上、下限，充电器便能自动给电池充电。

摘 要

随着便携式电子设备的普及和充电电池的广泛应用，充电器的使用也越来越广泛，但其性能却跟不上电池的发展要求，其电路设计存在较大的缺陷。针对目前市售充电器的技术缺陷，本文应市场需求设计了一款智能镍氢电池充电器。本智能充电器具有检测镍氢电池的状态；自动切换电路组态以满足充电电池的充电需要；充电器短路保护功能；以恒压充电方式进入维护充电模式；充电状态显示的功能。本文充分考虑了国内外的设计方案，在设计中针对市场需求，在功能上进行了适当调整，以满足用户对高性价比的需要。功能适用、价格低廉、电路简化是本设计的重点。

关键词：维护充电、充电电池、智能充电

Abstract

Along with the prevalence of the portable devices and cells used widely, chargers are

implicated in more fields than before. But the performance of the chargers is far too behind the

requirement of the developing cells. With the demerit of the available chargers, this paper

designs an intelligent Ni-Mn cells charger. The features of the intelligent charger are depicted

as follows, detecting the state of the recharge cells, automatically switching the module of the

circuit to meet the demand of the cells, short protection for the charger, maintenance charge

锂电池充电器原理

锂电池应用越来越广泛，今天分享一个简单实用的锂电池充电器原理，原理图如下

开关电源部分：

1.输入高压整流部分：CN2是交流电输入接口，F1是保险丝，RT1是浪涌吸收热敏电阻，C1 FL1 是EMC滤波电路，R1 R2是放电电阻用来放掉C1上的残留电压，BD1是整流桥 EC2是滤波电容。

2.开关控制及功率部分：经整流滤波电路后，EC2上得到直流的300V高压，电容+端直接接到变压器初级绕组的3脚，从1脚出来经过开关管Q1再到电阻R17 R18 R19到地，R17

R18 R19是电流取样电阻。

变压器5 6 脚是辅助电源绕组，感应到的电压经D2整流，R7 R8限流后到EC1滤波，再送到控制管理IC的的5脚，给IC提供电压，R3 R9是启动电阻，R14是工作频率调整电阻，R4 5 6 C2 D1 R12 13组成峰值吸收电路。

3.工作流程：电源接通后启动电阻R3 R9级电阻EC1充电，充到一定电压后控制IC U1开始工作，从6脚输出PWM控制脉冲信号，经R11 耦合到Q1的栅极，R22 Z1是开关管Q1关断加速电路，R10是放电电阻，Q1开始导通，T1 初级绕级得到3正 1负的电动势能，

随着Q1导通时间的增长，T1存储的电动势能强，流过Q R17 18 19的电流增大，R17 18

19电阻两端的电压上升，经R16 送到U1 的4脚，当U1 4脚上感应到的电压升到一定值时，从6脚输出低电平经R37 Z1使Q1判断，在Q1关断的同时T1次级绕组也感应到8正11负的电动势 ，经过D4 EC3后输出。 4.电压控制及反馈部份：R27 VR1 RJ1是电压取样电阻，U3是电压误差放大比较器，得到的误差电压经过U2反馈到U1的2脚，来调节6脚输出的PWM，来达到电压稳定

充电部分：

第一阶段恒流充电，R35 D5组成一个基准源电路，使电压稳定在0.6V，R32 R*1分压电阻分压后送到U4 比较器的3脚正相输入端作为电流误差的基准，R26是输出电流取样电阻，当输出电流达到设定的电流时，R26产生的压降经R31到U4比较器的2脚反相输入端，当2脚的电压高于3脚市定的电压时，比较器返转从1脚输出低电平，经D3 R32 到光耦的发光二极管阴极，使光耦工作通过U1控制使开关管导通时间变短（关断），变压器存储的电动势能就会减小，输出能量也跟着减小，这时输出电流开始下降，当下降到小于设定值后，U4比较器2脚的电压小于3脚的电压，这时比较器反转恢复到原来的状态，光耦停止工作，U1控制开关管Q1又开始导通，偱环这样的工作，达到恒流的目的。C5 R36是补偿网络。下面是U1 OB2263的工作状态图：
