数电练习题

练习题⼀：

⼀、填空题1、与⾮门的逻辑功能为。

2、数字信号的特点是在上和上都是断续变化的，其⾼电平和低电平常⽤和来表⽰。

3、三态门的“三态”指，和。

4、逻辑代数的三个重要规则是、、。

5、为了实现⾼的频率稳定度，常采⽤振荡器；单稳态触发器受到外触发时进⼊态

6、同步RS触发器中R、S为电平有效，基本R、S触发器中R、S

为电平有效7、在进⾏A/D转换时，常按下⾯四个步骤进⾏，、、、

。。

⼆、选择题1、有⼋个触发器的⼆进制计数器，它们最多有（）种计数状态。

A、8；

B、16；

C、256；

D、64

2、下列触发器中上升沿触发的是（）。

A、主从RS触发器；

B、JK触发器；

C、T触发器；

D、D触发器

3、下式中与⾮门表达式为（），或门表达式为（）。

A、Y=A+B；

B、Y=AB；

C、Y=B

A+；D、Y=AB

4、⼗⼆进制加法计数器需要（）个触发器构成。

A、8；

B、16；

C、4；

D、3

5、逻辑电路如右图，函数式为（）。

A、F=AB+C；

B、F=AB+C；

AB+；D、F=A+BC

C、F=C

6、逻辑函数F=AB+BC的最⼩项表达式为（）

A、F=m2+m3+m6

B、F=m2+m3+m7

C、F=m3+m6+m7

D、F=m3+m4+m7

7、74LS138译码器有（），74LS148编码器有（）

A、三个输⼊端，三个输出端；

B、⼋个输⼊端，⼋个输出端；

C、三个输⼊端，⼋个输出端；

D、⼋个输⼊端，三个输出端。

8、单稳态触发器的输出状态有（）

A、⼀个稳态、⼀个暂态

B、两个稳态

C、只有⼀个稳态

D、没有稳态

三、判断：2、对于MOS门电路多余端可以悬空。（）

3、计数器的模是指对输⼊的计数脉冲的个数。（）

4、JK触发器的输⼊端J 悬空，则相当于J = 0。（）

5、时序电路的输出状态仅与此刻输⼊变量有关。（）

6、RS触发器的输出状态Q N+1与原输出状态Q N⽆关。（）

7、JK触发器的J=K=1 变成T 触发器。（）

8、各种功能触发器之间可以相互转换。（）

《组合逻辑电路》练习题及答案

[3.1] 分析图P3.1电路的逻辑功能，写出Y1、、Y2的逻辑函数式，列出真值表，指出电路完成什么逻辑功能。

[解]

BCACABYBCACABCBAABCY21)(

真值表：

ABC Y1 Y2

000 0 0

001 1 0

010 1 0

011 0 1

100 1 0

101 0 1

110 0 1

111 1 1

由真值表可知：电路构成全加器，输入A、B、C为加数、被加数和低位的进位，Y1为“和”，Y2为“进位”。

[3.2] 图P3.2是对十进制数9求补的集成电路CC14561的逻辑图，写出当COMP=1、Z=0、和COMP=0、Z=0时，Y1～Y4的逻辑式，列出真值表。 [解]

（1）COMP=1、Z=0时，TG1、TG3、TG5导通，TG2、TG4、TG6关断。

3232211 , ,AAYAYAY， 4324AAAY

（2）COMP=0、Z=0时，

Y1=A1， Y2=A2， Y3=A3， Y4=A4。

、 COMP=1、Z=0时的真值表

COMP=0、Z=0的真值表从略。

[题3.3]

用与非门设计四变量的多数表决电路。当输入变量A、B、C、D有3个或3个以上为1时输出为1，输入为其他状态时输出为0。

[解] 题3.3的真值表如表A3.3所示，逻辑图如图A3.3所示。

表A3.3

ABCDDABCDCABCDBABCDAY

BCDACDABCABC

BCDACDABDABC 十进制数 A4A3A2A1 Y4Y3Y2 Y1 十进制数 A4 A3 A2 A1 Y4 Y3 Y2 Y1

0 0 0 0 0 1001 8 1000 0001

1 第1章 数制和码制

一、填空题

1．数制转换：（011010）2 =（ ）10 =（ ）8 =（ ）16。

2．数制转换：（35）10 =（ ）2 =（ ）8 =（ ）16。

3．数制转换：（251）8 =（ ）2 =（ ）16 =（ ）10。

4．数制转换：（4B）16 =（ ）2 =（ ）8 =（ ）10。

5．数制转换：（69）10 =（ ）2 =（ ）16 =（ ）8。

6．将二进制数转换为等值的八进制和十六进制数

（10011011001）2 =（ ）8 =（ ）16。

7．将二进制数转换为等值的八进制和十六进制数

（1001010.011001）2 =（ ）8 =（ ）16。

一、填空题答案：

1．26、32、1A；

2．100011、43、 23；

3．10101001、A9、169；

4．1001011、113、75；

5．1000101、45、105；

6．2331、4D9；

7．112.31、4A.64。

第2章 逻辑代数基础

一、填空题

1．逻辑函数YABAB，将其变换为与非-与非形式为 。

2．逻辑函数YABABC，将其变换为与非-与非形式为 。

3. 将逻辑函数ACBCABY化为与非-与非的形式，为 。

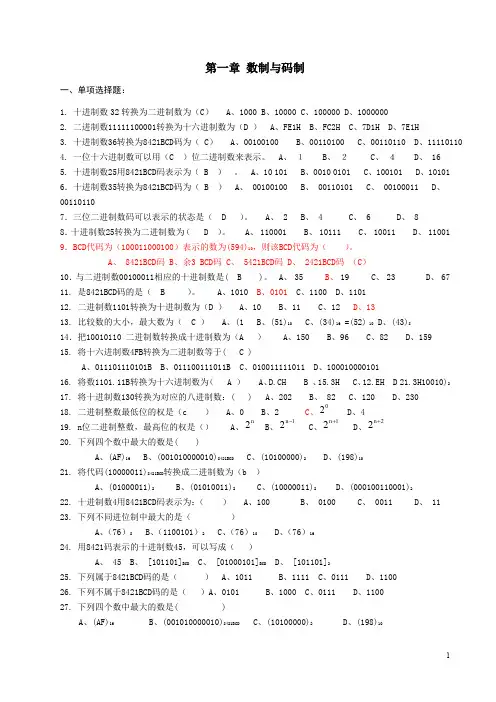

1 第一章 数制与码制

一、单项选择题：

1. 十进制数32转换为二进制数为（C） A、1000 B、10000 C、100000 D、1000000

2. 二进制数11111100001转换为十六进制数为（D ） A、FE1H B、FC2H C、7D1H D、7E1H

3. 十进制数36转换为8421BCD码为（ C） A、00100100 B、00110100 C、00110110 D、11110110

4. 一位十六进制数可以用（C ）位二进制数来表示。 A、 １ B、 ２ C、 ４ D、 16

5. 十进制数25用8421BCD码表示为（ B ） 。 A、10 101 B、0010 0101 C、100101 D、10101

6．十进制数35转换为8421BCD码为（ B ） A、 00100100 B、 00110101 C、 00100011 D、

00110110

7．三位二进制数码可以表示的状态是（ D ）。 A、 2 B、 4 C、 6 D、 8

8．十进制数25转换为二进制数为（ D ）。 A、 110001 B、 10111 C、 10011 D、 11001

9．BCD代码为（100011000100）表示的数为(594)10，则该BCD代码为（ ）。

A、 8421BCD码 B、余3 BCD码 C、 5421BCD码 D、 2421BCD码 （C）

10．与二进制数00100011相应的十进制数是( B )。 A、 35 B、 19 C、 23 D、 67

11. 是8421BCD码的是（ B ）。 A、1010 B、0101 C、1100 D、1101
