任务3：绘制呆扳手轮廓图

绘制扳手图形教案教案标题：绘制扳手图形教案教案目标：1. 学习和理解扳手图形的基本构成和特征。

2. 提高学生观察和绘制图形的技能。

3. 培养学生对图形几何性质的认知和判断能力。

教案步骤：引入活动：1. 向学生展示一把实物扳手，并引导他们描述和观察其形状和特征。

2. 引导学生思考如何将扳手的形状转换为几何图形。

知识讲解：3. 介绍扳手的主要部分，如手柄、扳头和活动杠等。

解释每个部分的构成和功能。

4. 向学生展示一个简化的扳手图形示意图，并讲解每个部分与实物扳手之间的对应关系。

示范绘制：5. 在黑板上或白纸上示范绘制一个扳手图形，并讲解每个步骤和技巧。

确保学生能清楚地看到，并重点突出每个部分的绘制方法。

6. 请学生观察示范图形并尝试模仿绘制。

老师可以逐步给予指导和帮助。

个人实践：7. 提供一些纸张和绘图用具，让学生在课堂上尝试绘制自己的扳手图形。

鼓励他们根据个人理解和观察绘制，同时提供必要的帮助和指导。

8. 收集学生的绘制作品，以便后续的课堂分享和评价。

总结评价：9. 让学生展示他们的绘制作品，并相互分享自己的观察和经验。

10. 提供积极的反馈和评价，鼓励学生的努力并指出改进的方向。

11. 综合评价学生的绘图技巧、观察能力和对扳手图形的理解。

教学延伸：12. 鼓励学生尝试绘制其他常见物体或图形的图示，继续提高他们的绘图能力和观察力。

拓展活动：13. 组织学生参观实际的机械修理工作室或相关场所，进一步了解扳手的用途和作用。

14. 引导学生进行小组讨论，探索扳手图形的实际应用领域，如机械工程、家具设计等。

这个教案建议在学生学习的过程中，结合视觉展示、实际观察和实践练习的元素，可帮助学生更好地理解和掌握绘制扳手图形的技巧、几何概念和实际应用。

请根据教学实际情况和学生年龄层次，适度调整和修改教案的内容。

《机械制图与CAD基础》案例二：徒手绘制扳手
教师布置案例任务，学生利用课下时间准备；其次进行案例分析，学生在课堂完成论证及分析结果；最后教师课堂完成点评或总结，学生课下完成案例相关作业进行巩固。

【案例任务】
分组讨论和分析工程中常用的扳手图形，徒手绘制扳手图。

【案例目的】
分析平面图形的尺寸及尺寸标注，掌握圆弧连接的作图方法，熟悉平面图形绘图步骤，培养具有快速、准确徒手绘制平面图形的能力。

【案例分析】
1.绘图前，应先对平面图形进行尺寸分析和线段分析，绘图时应先画已知线段，再画中间线段，最后画连接线段。

2.圆心和连接点的位置要找准，保持图面整洁。

3.完成底稿后，擦去多余图线，检查无误后按标准和规则加深图线。

4.标注尺寸，尺寸标注应正确、清晰；图框、字体格式书写符合要求。

5.正确、规范填写标题栏。

【案例点评】
图示扳手的头部圆弧是多个圆弧连接而成，头部的开口是圆内接正六边形的一部分，手把的斜度为1:15（注意斜度的含义与画法）。

计算机绘图技能45绘制图1-39所示扳手平面图，操作步骤如表1-20所示。

表1-20扳手平面图的绘图步骤方法与操作步骤图 例1．启动AutoCAD ，新建文件，调用如图任务1所建“机械图样”模板；将“中心线”图层设为当前层。

用直线命令“”绘制水平、左边竖直点画线；用偏移命令“”（偏移距离60）绘制右边竖向中心线2．将“粗实线”图层设为当前层。

打开“对象捕捉”捕捉中心线交点，用多边形命令“”和圆命令“”绘制正六边形和φ15和R 15的圆3．打开“对象捕捉”捕捉六边形的端点A 、B 、C 作圆心，分别绘制两个R 22和一个R 44的圆4．用偏移命令“”将水平中心线向上、下各偏移22确定1、2点。

过1、2点，用直线“”命令，分别过1、2点绘制直线与φ15的圆相切（启用临时对象捕捉，捕捉切点）5．用“相切、相切、半径”命令，绘制R 33、R 22的圆6．用修剪命令“”剪掉多余线条；将“细实线”图层设为当前层，用分解命令（菜单“修改”→“分解”）将正六边形分解后，将左、下两边转换成细实线，并用细实线绘制其外接圆；用“夹点”编辑法，调整线条长度，完成绘图任务3 在扳手的平面图上标注尺寸用AutoCAD 绘制图1-39所示扳手平面图形，并标注尺寸。

制图的基本知识与基本技能461．用AutoCAD 书写文本AutoCAD 提供了很强的文字处理功能，具有多行和单行标注文字和编辑功能，并为用户提供了默认的STANDARD 样式，而且用户还可以根据需要创建自己的文字样式进行文字标注。

（1）文字样式的建立 启动命令的方式有以下3种。

● 命令行：DDSTYLE 或STYLE 。

● 菜单：“格式”→“文字样式”。

● 工具栏：“文字面板”→“文字样式”。

启动命令后，系统将打开“文字样式”对话框，如图1-75所示。

单击“新建”按钮弹出“新建文字样式”对话框，如图1-76所示。

用户可以在“样式名”框中，输入新的样式名，单击确定按钮后，返回“文字样式”对话框，并根据制图标准要求和实际需要进行相关设置，建立自己的文字样式。

Tinkercad教程-初学者的5个简单步骤在这个针对初学者的Tinkercad教程中，我们将通过五个简单的步骤向您展示如何在Tinkercad 中创建3D模型。

你能行的！Tinkercad教程-初学者的5个简单步骤Tinkercad教程步骤1：创建Tinkercad帐户并创建一个新项目Tinkercad教程第2步：创建扳手-第1部分：环Tinkercad教程步骤3：创建扳手-第2部分：手柄Tinkercad教程第4步：创建扳手-第3部分：下颚Tinkercad教程第5步：全部放在一起Tinkercad教程：简介对于这个Tinkercad教程，我们选择设计扳手。

它是一种熟悉而简单的形状，在日常生活中很有用。

如果您以前没有看过扳手，机械师会使用它来拧紧螺母和螺栓。

这是一个看起来像：我们将使用这个真实生活扳手作为此Tinkercad教程的模板为了这个Tinkercad教程的目的，为了更好地了解网站的界面，我们将扳手的设计分为五个简单的步骤。

这些内容涵盖了3D建模的基础知识。

在Tinkercad教程结束时，您不仅可以自己设计扳手，还可以设计任何您想要的简单3D模型。

对于那些更喜欢他们的指示而且更少阅读的人，您可以查看我们的YouTube版本的Tinkercad 教程，嵌入在下面。

让我们开始吧。

Tinkercad教程步骤1：创建Tinkercad帐户并创建一个新项目使用Tinkercad非常简单，因为它在浏览器中运行。

这意味着您无需下载或安装任何软件。

您只需创建一个Tinkercad帐户即可开始使用。

要获得免费帐户，请访问Tinkercad并注册。

在注册过程结束时，您将受到Tinkercad教程屏幕的欢迎。

您现在可以通过关闭它来跳过教程。

Tinkercad教程：在Tinkercad上创建一个新项目这将打开一个新的项目页面，如下所示。

一个空的Tinkercad工作平面让你修补这是Tinkercad接口。

注意页面中心的蓝色平面（标记为1）。

课堂实训案例

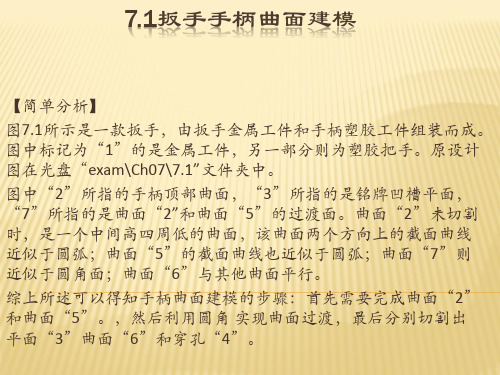

扳手是我们生活中常见的实体造型，本节选取了基本的双头扳手。

构建扳手造型的基本步骤如图2-2所示。

1．创建定位线 2．绘制已知线段
4．拉伸增料 3．绘制连接线段
图2-2 构建扳手造型的基本步骤
2.1.1 绘制扳手草图
草图绘制是造型的一个基础环节，只有将草图绘制出来，才能进行下一步的造型，本项目的草图绘制涉及直线、圆、多边形等多个命令，以下分两个步骤进行讲解。

具体绘图过程如图2-3所示。

图2-3 绘图过程 1．创建草图
草图也就是轮廓，是在草图绘制环境下绘制的并用于实体造型的二维平面图，
是为生成三维实体特征而准备的一个封闭的平面曲线图形，是实体造型的基础。

草
图必须是二维的，草图轮廓的绘制必须是完整的封闭环，并且不允许有重复线条。

【步骤解析】
① 确定基准面。

用鼠标单击特征树中的平面项目或实体的表面，确定绘图基准平面。

② 激活草图。

选择“平面XY ”，单击状态控制栏中的按钮或在所
选择的“平面XY ”上单击鼠标右键，然后在快捷菜单中选择“创建草图”命令，生成“草图0”，如图2-4所示。

③ 绘制草图。

2．绘制扳手线框草图
线框造型的主要功能为曲线绘制和曲线编辑修改。

本节主要通过线框造型的两点线、平行线、圆、正
图2-4 创建草图前后的特征树
视频5 双头扳手草图1。

第三讲绘制轮廓图——手柄打印本页本讲简介“轮廓图”是一种用于表达零件平面结构的图形，是一种常用的图形表达方式。

在绘制此类图形结构时，一般需要注意零件各轮廓之间的结构形态和相互衔接关系，以便采用相对应的制图工具和绘制技法。

这一讲我们将综合应用“圆与相切圆的绘制功能”、“对象的偏移复制功能”以及“图线的修剪延伸功能”等，绘制手柄零件的主体轮廓图。

同时学习以下主要内容：圆与相切圆画构造线偏移图形镜像图形修剪图形主讲内容本讲内容分6节，主讲内容如下：第1节绘制轮廓图——手柄一般情况下，零件的表面轮廓形态，多通过一些不规则的线、圆、相切弧等元素进行体现的，而对于“线、圆”结构轮廓，使用相应的线圆绘制工具很容易就能表达出来；而对于“相切弧”结构轮廓，有一定的绘制难度，它是绘制“轮廓图”的重点和难点，通常使用的解决办法就是绘制相切圆，然后再对其进行修剪和完善。

操作步骤：1.以“无样板打开—公制”方式快速创建一张空白文件。

2.执行【图形界限】命令，设置图形的作图区域为“120x90”。

命令: '_limits// Enter//120,90 Enter“120x90”指的是作图区域的水平长度为120个绘图单位，垂直长度为90个绘图单位。

3.单击【视图】菜单中的【缩放】/【全部】命令，将作图区域最大化显示。

4.执行【构造线】命令，绘制水平和垂直的构造线，作为辅助线。

命令: _xline//h Enter，激活“水平”选项//在适当位置单击左键，拾取一点// Enter，结束命令。

// Enter，重复执行命令//v Enter，激活“垂直”选项//在适当位置拾取一点// Enter，结束命令。

5.执行【偏移】命令，将垂直构造线分别向右偏移复制7.5、15和90个绘图单位。

命令: _offset//7.5 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//15 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//90 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令，偏移结果如图3-1所示。
