AutoCAD2007操作教程AutoCAD是一款电脑辅助设计软件，是工程师和设计师必不可少的工具之一。
本文将会介绍AutoCAD2007的基本操作，包括绘图命令、修改命令、视图命令、文本命令、层命令等等。
绘图命令直线命令直线是AutoCAD最常用的绘图命令之一，它可以用来连接两个点，绘制直线。
操作步骤如下：1.打开AutoCAD软件，进入绘图界面。
2.点击“直线”图标或输入“line”命令。
3.在画布上点击第一个点，再点击第二个点，即可完成一条直线的绘制。
圆命令圆是AutoCAD中另一个常用的绘图命令，它可以用来绘制圆形。
操作步骤如下：1.点击“圆”图标或输入“circle”命令。
2.在画布上点击中心点，并设定半径的值，即可完成圆形的绘制。
矩形命令矩形是一个有四个直角的四边形，是AutoCAD中可绘制的图形之一。
操作步骤如下：1.点击“矩形”图标或输入“rectangle”命令。
2.在画布上点击一点表示左上角的点，再点击一点表示右下角的点，即可完成矩形的绘制。
修改命令移动命令移动命令可以让你移动绘图中的对象，操作步骤如下：1.选择你需要移动的对象。
2.点击“移动”图标或输入“move”命令。
3.指定一个基准点，用于确定对象的位置。
4.指定一个移动的目标点。
拷贝命令拷贝命令可以让你复制一个对象到另一个位置，操作步骤如下：1.选择你需要拷贝的对象。
2.点击“拷贝”图标或输入“copy”命令。
3.指定一个基准点，用于确定拷贝对象的方向。
4.指定一个拷贝的目标点。
擦除命令擦除命令可以让你将不需要的图形对象删除，操作步骤如下：1.选择你需要删除的对象。
2.点击“擦除”图标或输入“erase”命令。
3.指定需要删除的对象。
视图命令缩放命令缩放命令可以让你在视图中缩放一个或多个对象，操作步骤如下：1.选择你需要缩放的对象。
2.点击“缩放”图标或输入“scale”命令。
3.指定一个基准点，用于确定缩放对象的中心点。

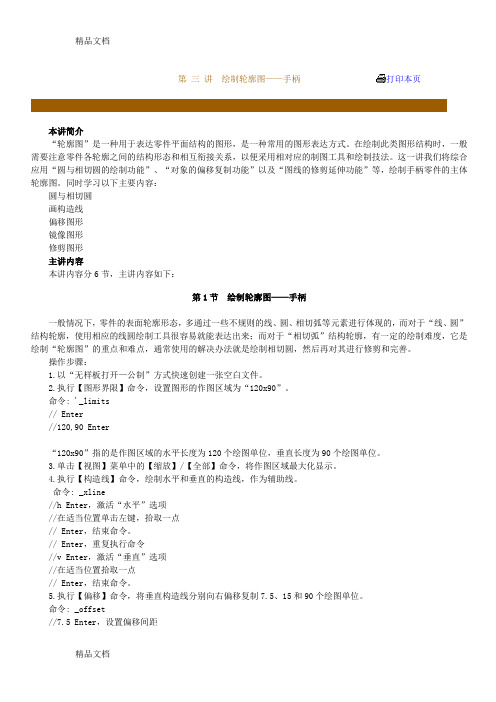

第三讲绘制轮廓图——手柄打印本页本讲简介“轮廓图”是一种用于表达零件平面结构的图形，是一种常用的图形表达方式。
在绘制此类图形结构时，一般需要注意零件各轮廓之间的结构形态和相互衔接关系，以便采用相对应的制图工具和绘制技法。
这一讲我们将综合应用“圆与相切圆的绘制功能”、“对象的偏移复制功能”以及“图线的修剪延伸功能”等，绘制手柄零件的主体轮廓图。
同时学习以下主要内容：圆与相切圆画构造线偏移图形镜像图形修剪图形主讲内容本讲内容分6节，主讲内容如下：第1节绘制轮廓图——手柄一般情况下，零件的表面轮廓形态，多通过一些不规则的线、圆、相切弧等元素进行体现的，而对于“线、圆”结构轮廓，使用相应的线圆绘制工具很容易就能表达出来；而对于“相切弧”结构轮廓，有一定的绘制难度，它是绘制“轮廓图”的重点和难点，通常使用的解决办法就是绘制相切圆，然后再对其进行修剪和完善。
操作步骤：1.以“无样板打开—公制”方式快速创建一张空白文件。
2.执行【图形界限】命令，设置图形的作图区域为“120x90”。
命令: '_limits// Enter//120,90 Enter“120x90”指的是作图区域的水平长度为120个绘图单位，垂直长度为90个绘图单位。
3.单击【视图】菜单中的【缩放】/【全部】命令，将作图区域最大化显示。
4.执行【构造线】命令，绘制水平和垂直的构造线，作为辅助线。
命令: _xline//h Enter，激活“水平”选项//在适当位置单击左键，拾取一点// Enter，结束命令。
// Enter，重复执行命令//v Enter，激活“垂直”选项//在适当位置拾取一点// Enter，结束命令。
5.执行【偏移】命令，将垂直构造线分别向右偏移复制7.5、15和90个绘图单位。
命令: _offset//7.5 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//15 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//90 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令，偏移结果如图3-1所示。
cad2007版本基础绘图的方法教程大家想要用CAD绘图的话首先要学习了解CAD，然后再弄懂画图的方法和步骤，最后熟练一些标准和技巧，想要了解cad绘图方法的朋友可以看看以下教程，或许对你有帮助！cad2007基础绘图方法教程1.开始别看书，先找张图纸，自己照葫芦画瓢，用CAD画上几天(最好用英文版，这样学的快，而且对以后用软件有好处，)2.然后再去看书，看书的时候别一章一章的看，不会计算面积，就看怎末计算面积，不会修改线段，就看怎末修改线端，二个星期应该有小成：) 然后就可以试着画墙，画门，并熟悉阵列，填充，标注这些命令了3.等你觉得自己的图画是画出来了，但很难看，但总觉的花的时间又很长，修改又很麻烦的时候。
就可以看精确制图，图层，块，这些稍微复杂一点的东西了。
以及熟悉立面图，剖面图，结构图等等。
4.等这些也搞得差不多了，但还是觉得难看，效率低，就可以去找张二次开发的盘来省事了，如天正，新洲，CAXA等，最好是中文版，省事，而且字体较多.5.等你把其中的一个二次开发得软件玩熟了。
基本上应付二维图就没问题了，但你所学的还只是基础，至于三维制图，最好找几个CAD的论坛学习.6.说说看图和标准，其实，个人感觉，CAD最重要的是看图，而不是制图，一张图纸，一个模型，如果你看都看不懂，根本就不好做，做出来也是纰漏百出。
同样的道理，设计图纸的时候要依据各种标准，但看图和标准不是几个月就能精通的，这是细水长流的事儿。
CAD2007画图标准和技巧1.建立图层，包括图层名称、线宽、颜色、线型，如果没有需要的线型，单击“加载”按钮，可以先加载你所需要的线型，建立图中需要的所有图层。
2.确定表达方案，开始画图，选择要画线型的图层，一般是先画中心线，确定基准，然后依次画完不同线型的图形，必要时用修剪等的按钮来完成图形。
3.剖面线的添加。
首先选择剖面类型，角度，比例，然后选择剖面。
4.尺寸标注，包括基本尺寸及基本公差，形位公差，粗糙度，剖面符号。

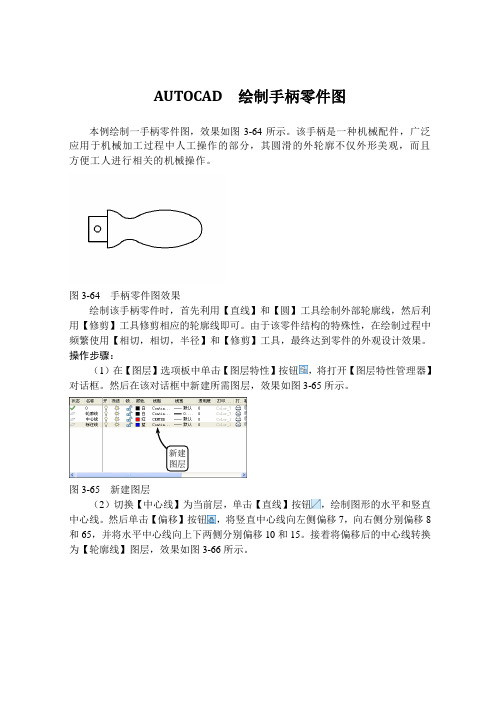

AUTOCAD 绘制手柄零件图本例绘制一手柄零件图，效果如图3-64所示。
该手柄是一种机械配件，广泛应用于机械加工过程中人工操作的部分，其圆滑的外轮廓不仅外形美观，而且方便工人进行相关的机械操作。
图3-64 手柄零件图效果绘制该手柄零件时，首先利用【直线】和【圆】工具绘制外部轮廓线，然后利用【修剪】工具修剪相应的轮廓线即可。
由于该零件结构的特殊性，在绘制过程中频繁使用【相切，相切，半径】和【修剪】工具，最终达到零件的外观设计效果。
操作步骤：（1）在【图层】选项板中单击【图层特性】按钮，将打开【图层特性管理器】对话框。
然后在该对话框中新建所需图层，效果如图3-65所示。
新建图层图3-65 新建图层（2）切换【中心线】为当前层，单击【直线】按钮，绘制图形的水平和竖直中心线。
然后单击【偏移】按钮，将竖直中心线向左侧偏移7，向右侧分别偏移8和65，并将水平中心线向上下两侧分别偏移10和15。
接着将偏移后的中心线转换为【轮廓线】图层，效果如图3-66所示。
图3-66 绘制中心线并偏移（3）单击【圆】按钮，分别选取点A 、点B 和点C 为圆心，依次绘制直径分别为Φ5、Φ30和Φ20的圆轮廓，效果如图3-67所示。
图3-67 绘制圆（4）单击【相切，相切，半径】按钮，绘制半径为R50的圆，使该圆与直径为Φ20的圆和水平线a 均相切。
然后利用相同的方法，绘制另一半径为R50的圆，使该圆与直径为Φ20的圆和水平线b 均相切。
接着删除多余的线段，效果如图3-68所示。
图3-68 绘制相切圆（5）单击【修剪】按钮，选取相应的线段和圆为修剪边界，对图形进行修剪操作，效果如图3-69所示。
A B C绘制圆 绘制中心线偏移中心线并转换图层 b a 绘制相切圆 绘制另一个相切圆图3-69 修剪圆轮廓（6）利用【相切，相切，半径】工具，绘制两个半径均为R12的圆，使这两个圆与半径为R15和R50的圆弧均相切，效果如图3-70所示。
手柄尺寸图本案例所运用到的操作命令有：构造线、偏移、修剪、镜像、尺寸标注以及运用相切圆的功能来绘制完成的，其结果如图1所示。
图1 手柄尺寸图下面将演示其具体的操作步骤。
启动AutoCAD2011软件，将当前视图设置为前视图，打开“图层特性”对话框，创建新图层，命名为“辅助线”，并设置其线型及颜色，双击该图层将其设置为当前层，按照同样的操作方法，完成其它图层的创建，得到结果如图2所示。
图2 创建新图层单击“绘图”|“构造线”命令，绘制图形两条相互垂直的辅助线，其交点为a，单击“复制”命令，将垂直辅助线进行多重偏移复制，并交水平线为b、c、d三点，其参数可参照以下命令行提示绘制，得到结果如图3所示。
命令行提示如下：命令: _copy选择对象: 找到1 个（选择垂直辅助线）选择对象: （按“Enter”键，完成选择）当前设置: 复制模式= 多个指定基点或[位移(D)/模式(O)] <位移>: （选中a点）指定第二个点或<使用第一个点作为位移>: @7.5,0 （输入位移距离）指定第二个点或[退出(E)/放弃(U)] <退出>: @15,0指定第二个点或[退出(E)/放弃(U)] <退出>: @90,0指定第二个点或[退出(E)/放弃(U)] <退出>: （按“Enter”键，完成操作）图3 复制辅助线将“轮廓线”层设置为当前层，单击“多段线”命令，绘制手柄左侧轮廓线，并单击“圆”命令，以b点为圆心，绘制一个半径为2.5mm的圆，同时以c点为圆心，绘制另一个半径为15mm的圆，得到结果如图4所示。
命令行提示如下：命令: _pline指定起点: （选择a点）当前线宽为0.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 10 （向上移动光标，输入参数值）指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 15 （向右移动光标，输入参数值）指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: （按“Enter”键，完成操作）图4 绘制手柄左侧轮廓线单击“偏移”命令，将最右侧的垂直辅助线向左偏移10mm，交水平线为o点，并将水平辅助线向上偏移15mm，得到结果如图5所示。
2007版CAD操作讲义
简介
本文档是针对2007版CAD软件的操作讲义。
通过本讲义，您
将研究到CAD软件的基本操作技巧，帮助您快速上手使用该软件。
目录
1. CAD软件介绍
- 什么是CAD软件
- 2007版CAD软件特点
2. 界面及基本操作
- 主界面介绍
- 工具栏的使用
- 鼠标操作技巧
3. 绘图与编辑
- 创建图形
- 编辑图形
- 修改图形属性
4. 图层管理
- 图层的作用
- 图层的创建和管理
- 图层的显示与隐藏
5. 块与外部参照
- 块的创建与使用
- 外部参照的引入与管理
6. 尺寸与标注
- 标注的种类
- 尺寸的创建与编辑
- 标注样式设置
7. 打印与输出
- 打印设置
- 输出图纸
- 打印预览
8. 常见问题解答
- CAD软件常见问题解答
- 常见错误及解决方案
注意事项
- 本讲义适用于2007版CAD软件，其他版本的CAD软件操作可能会有差异。
- 请按照讲义中的步骤进行操作，注意细节和顺序。
- 在研究过程中遇到问题时，请参考常见问题解答部分。
结尾语
通过本讲义的研究，相信您能够掌握2007版CAD软件的基本
操作技巧，提高工作效率。
如果您还有任何问题或需要进一步帮助，请随时联系我们。
祝您使用愉快！。
图 2－1 一、工字型的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。
从下拉菜单View →Display →UCSIcon →On 关闭坐标显示。
步骤二：根据图1所示尺寸绘制图形，得到如图1－1所示封闭图形。
步骤三：创建面域。
在命令栏Command ：输入Region ，用框选方式全部选中该图形，回车。
出现提示：1 loop extracted ，1 Region created ，表示形成了一个封闭图形，创建了一个面域。
步骤四：对该面域进行拉伸操作。
Draw →Solids →Extrude ，选中该面域的边框，回车。
在命令栏提示：Specify height of extrusion or [Path]：30，回车，再回车。
三维工字形实体就生成了。
步骤五：观察三维实体。
View →3D Views →SW Isometric ，再从View →Hide 进行消除隐藏线处理，观察，最后进行着色渲染，View →Shade →Gouraud Shaded ，如图1－2所示。
二、二维五角形到三维五角星的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。
步骤二：绘制一个矩形，以矩形中心为圆心，作一个圆及一个椭圆，修整直线。
步骤三：阵列直线，创建光线效果。
将直线段在360度范围内阵列72个，形成光线效果步骤。
步骤四：修整直线。
以椭圆为边界，将直线每隔一条修剪至椭圆；同时以矩形为边界，将矩形外的线条全部修剪至矩形；矩形内没修的剪线条延伸至矩形。
步骤五：绘制五角形。
在上图的旁边绘制一个圆，再绘制这个圆的内接正五边形。
将五边形的五个端点连成直线，修剪掉每边的中间部分就得到五角形。
步骤六：绘制五角星。
先用交叉窗口选择的方法将五角形做成面域，再将其拉伸成高度为30、角度为30的五角星。
步骤七：移动图形。
将五角星移到步骤四所绘的图形中，删除绘图用到的辅助图形，如矩形、椭圆、大小圆、正五边形。
第三讲绘制轮廓图——手柄打印本页本讲简介“轮廓图”是一种用于表达零件平面结构的图形，是一种常用的图形表达方式。
在绘制此类图形结构时，一般需要注意零件各轮廓之间的结构形态和相互衔接关系，以便采用相对应的制图工具和绘制技法。
这一讲我们将综合应用“圆与相切圆的绘制功能”、“对象的偏移复制功能”以及“图线的修剪延伸功能”等，绘制手柄零件的主体轮廓图。
同时学习以下主要内容：圆与相切圆画构造线偏移图形镜像图形修剪图形主讲内容本讲内容分6节，主讲内容如下：第1节绘制轮廓图——手柄一般情况下，零件的表面轮廓形态，多通过一些不规则的线、圆、相切弧等元素进行体现的，而对于“线、圆”结构轮廓，使用相应的线圆绘制工具很容易就能表达出来；而对于“相切弧”结构轮廓，有一定的绘制难度，它是绘制“轮廓图”的重点和难点，通常使用的解决办法就是绘制相切圆，然后再对其进行修剪和完善。
操作步骤：1.以“无样板打开—公制”方式快速创建一张空白文件。
2.执行【图形界限】命令，设置图形的作图区域为“120x90”。
命令: '_limits// Enter//120,90 Enter“120x90”指的是作图区域的水平长度为120个绘图单位，垂直长度为90个绘图单位。
3.单击【视图】菜单中的【缩放】/【全部】命令，将作图区域最大化显示。
4.执行【构造线】命令，绘制水平和垂直的构造线，作为辅助线。
命令: _xline//h Enter，激活“水平”选项//在适当位置单击左键，拾取一点// Enter，结束命令。
// Enter，重复执行命令//v Enter，激活“垂直”选项//在适当位置拾取一点// Enter，结束命令。
5.执行【偏移】命令，将垂直构造线分别向右偏移复制7.5、15和90个绘图单位。
命令: _offset//7.5 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//15 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//90 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令，偏移结果如图3-1所示。
第三讲绘制轮廓图——手柄打印本页本讲简介“轮廓图”是一种用于表达零件平面结构的图形，是一种常用的图形表达方式。
在绘制此类图形结构时，一般需要注意零件各轮廓之间的结构形态和相互衔接关系，以便采用相对应的制图工具和绘制技法。
这一讲我们将综合应用“圆与相切圆的绘制功能”、“对象的偏移复制功能”以及“图线的修剪延伸功能”等，绘制手柄零件的主体轮廓图。
同时学习以下主要内容：圆与相切圆画构造线偏移图形镜像图形修剪图形主讲内容本讲内容分6节，主讲内容如下：第1节绘制轮廓图——手柄一般情况下，零件的表面轮廓形态，多通过一些不规则的线、圆、相切弧等元素进行体现的，而对于“线、圆”结构轮廓，使用相应的线圆绘制工具很容易就能表达出来；而对于“相切弧”结构轮廓，有一定的绘制难度，它是绘制“轮廓图”的重点和难点，通常使用的解决办法就是绘制相切圆，然后再对其进行修剪和完善。
操作步骤：1.以“无样板打开—公制”方式快速创建一张空白文件。
2.执行【图形界限】命令，设置图形的作图区域为“120x90”。
命令: '_limits// Enter//120,90 Enter“120x90”指的是作图区域的水平长度为120个绘图单位，垂直长度为90个绘图单位。
3.单击【视图】菜单中的【缩放】/【全部】命令，将作图区域最大化显示。
4.执行【构造线】命令，绘制水平和垂直的构造线，作为辅助线。
命令: _xline//h Enter，激活“水平”选项//在适当位置单击左键，拾取一点// Enter，结束命令。
// Enter，重复执行命令//v Enter，激活“垂直”选项//在适当位置拾取一点// Enter，结束命令。
5.执行【偏移】命令，将垂直构造线分别向右偏移复制7.5、15和90个绘图单位。
命令: _offset//7.5 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//15 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//90 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令，偏移结果如图3-1所示。
图3-1 偏移垂直构造线在系统默认设置下，敲击键盘上的Enter键，可以重复执行上一个命令。
6.执行【直线】命令，以图3-1所示的交点A作为起点，绘制手柄左侧的轮廓线。
命令: _line//捕捉图3-1所示的交点A//@0,10 Enter//@15,0 Enter// Enter，完成绘制7.激活【圆】命令，分别以上图3-1所示的交点B点和交点C点为圆心，绘制半径为2.5和15的圆。
具体操作如下：命令: _circle//捕捉上图3-1所示的交点B//2.5 Enter//Enter，重复执行命令//捕捉上图3-1所示的交点C//15 Enter，绘制结果如图3-2所示。
图3-2 绘制圆8.执行【偏移】命令，将最右侧的垂直构造成线向左偏移10个绘图单位，将水平构造成线向上偏移15个绘图单位，偏移结果如图3-3所示。
图3-3 偏移构造线9.执行【圆】命令，分别绘制半径为10的圆和半径为50的相切圆。
命令: _circle//捕捉图3-3所示的交点O//10 Enter// Enter，重复执行画圆命令//t Enter，激活相切圆选项功能//在刚绘制的圆右上侧单击左键，拾取第一个切点//在最上侧的水平构造线上单击左键，拾取第二个切点//50 Enter，结束命令，绘制结果如图3-4所示。
图3-4 绘制结果10.执行【相切、相切、半径】命令，分别以半径为50和15的两个圆作为相切对象，绘制半径为12的相切圆。
命令: _circle//在半径为15的圆的右上侧单击左键//在半径为50的圆的左上侧单击左键//12 Enter，结束命令，绘制结果如图3-5所示。
图3-5 绘制相切圆11.使用【删除】命令，将图3-6所示的虚线显示的构线删除。
图3-6 删除构造线12.执行【修剪】命令，分别以半径为50和15的两个圆作为修剪边，修剪掉位于边界上部的构造线和圆弧。
命令: _trim//选择半径为15的圆，作为修剪边界//选择半径为50的圆，作为修剪边界// Enter，结束选择//在修剪边界的上侧单击垂直构造成线//在修剪边界的上侧单击半径为12的圆// Enter，结束命令，修剪结果如图3-7所示。
图3-7 修剪结果13.敲击Enter键，重复【修剪】命令，以半径为10的圆和上步修剪所产生的圆弧作为剪切边界，修剪半径为50的大圆，修剪结果如图3-8所示。
图3-8 修剪大圆14.重复【修剪】命令，以半径为50的圆弧和水平构造线作为剪切边界，修剪半径为10的小圆和左侧的垂直构造线，修剪结果如图3-9所示。
图3-9 修剪小圆和垂直构造线15.重复【修剪】命令，以半径为12的圆弧和垂直构造线作为剪切边界，修剪半径为15圆，修剪结果如图3-10所示。
图3-10 修剪半径为15的圆16.执行【镜像】命令，将构造线上侧的轮廓线进行镜像复制。
命令: _mirror//选择水平构造成线上侧的手柄轮廓线// Enter，结束对象的选择//捕捉图3-11所示的端点图3-11 定痊第一镜像点//捕捉圆的圆心// Enter，结束命令，镜像结果如图3-12所示。
图3-12 镜像结果17.加载一种名为“CENTER2”的线型，同时将此线型设置为当前线型，并修改线型比例参数，如图3-13所示。
图3-13 加载线型18.在颜色控制列表设置当前颜色为“红色”。
19.删除水平构造线，然后使用画线命令，配合捕捉与追踪功能，绘制如图3-14所示的两条直线作为图形中心线。
图3-14 绘制中心线20.最后使用【保存】命令将图形命名存储为“绘制手柄轮廓图.dwg”。
第2节圆与相切圆“圆”是一种闭合的封闭曲线，也是一种基本的构图元素。
AutoCAD共为用户提供了六种画圆方式。
执行【圆】命令主要有以下几种方式：菜单栏：单击菜单栏【绘图】/【圆】级联菜单中的各种命令。
工具栏：单击【绘图】工具栏上的按钮。
命令行：在命令行中输入Circle并敲击Enter键。
快捷键：在命令行中输入C并敲击Enter键。
定距画圆“定距画圆”分为两种方式，即“圆心半径”和“圆心直径”。
当指定圆的圆心后，再给定圆的半径为直径，即可精确画圆。
现假设绘制半径为100的圆，则可按如下步骤进行操作：1.单击【绘图】工具栏上的按钮，启动命令。
2.在绘图区单击左键，拾取一点作为圆的圆心。
3.输入100并按Enter键，为圆指定半径，同时结束命令。
如果用户需要使用“圆心直径”方式画圆，则在第三步提示中，输入“D”激活“直径”选项功能，即可使用直径方式画圆。
定点画圆“定点画圆”分为两种方式，即“两点画圆”和“三点画圆”。
所给定的两点被看作圆直径的两个端点，所给定的三点都位于圆周上。
现假设以“两点画圆”方式进行定点画圆，则可按如下步骤进行操作：1.单击【绘图】菜单中的【圆】/【两点】命令，启动定点画圆功能。
2.在绘图区单击左键，拾取一点A作为圆直径的一个端点。
3.输入第二点B的坐标，如“@100,0”，即可进行精确画圆。
画相切圆所谓“相切圆”，就是与其他图形相切的圆。
画相切圆共有两种方式，即“相切、相切、半径”和“相切、相切、相切”等。
前一种相切方式是分别拾取两个相切对象后，再输入相切圆的半径，即可绘制相切圆；后一种相切方式是直接拾取三个相切对象，系统即可自动定位出相切圆。
现假设绘制与如图3-15所示的直线、圆弧和圆都相切的圆，则可以按如下步骤进行操作：1.单击【绘图】/【圆】/【相切、相切、相切】命令，启动相切圆功能。
2.把光标放在直线上单击左键，拾取第一相切对象。
3.把光标放在圆弧上单击左键，拾取第二相切对象。
4.把光标放在圆上单击左键，拾取第三个相切对象，结果系统绘制出与三个对象都相切的圆，如图3-16所示。
图3-15 相切对象图3-16 绘制相切圆在拾取相切对象时，系统会自动在距离光标最近的对象上显示出一个相切符号，此时单击左键即可拾取该对象作为相切对象。
另外光标拾取的位置不同，所绘制出的相切圆位置也不同。
第3节画构造线AutoCAD为用户提供了专用于绘制作图辅助线的工具，即【构造线】命令，使用此命令可以绘制向两端无限延伸的作图辅助线线，此辅助线不能作为图形轮廓线使用，但是可以将其编辑为图形的轮廓线。
执行【构造线】命令有以下几种方式：菜单栏：单击【绘图】菜单栏中的【构造线】命令。
工具栏：单击【绘图】工具栏上的按钮。
命令行：在命令行中输入Xline并敲击Enter键。
快捷键：在命令行中输入XL并敲击Enter键。
绘制正交辅助线所谓“正交辅助线”，指的就是水平和垂直的辅助线。
使用【构造线】命令中的“水平”和“垂直”选项功能，可以绘制无数条水平和垂直的辅助线，具体操作过程如下：1.单击【绘图】菜单栏中的【构造线】命令，启动命令。
命令:_xline//H Enter，激活“水平”选项//在绘图区拾取一点，以定位构造线//继续在绘图区拾取点，// Enter，结束命令2.敲击Enter键重复执行【构造线】命令，。
//V Enter，激活“垂直”选项//在绘图区拾取一点，以定位构造线//继续在绘图区拾取点。
// Enter，结束命令。
绘制倾斜辅助线使用【构造线】命令中的“角度”选项功能，可以绘制具有任意角度的作图辅助线。
现假设绘制如图角度为30度的倾斜构造线，则可以按如下步骤进行操作：1.单击【绘图】工具栏上的按钮，启动命令。
命令:_xline//A Enter，激活“角度”选项//30 Enter，设置倾斜角度//拾取通过点// Enter，结束命令2.绘制结果如图3-17所示。
图3-17 绘制倾斜构造线图3-18 绘制相交线绘制角的等分线使用【构造线】命令中的“二等分”选项功能，可以绘制任意角度的角平分线。
现假设绘制如图3-18所示图形的二等分线，则可以按如下步骤进行操作：1.首先使用画线命令绘制图3-18所示的相交线。
2.单击【绘图】工具栏上的按钮，启动命令。
命令:_xline//B Enter，激活“二等分”选项//捕捉两条线段的交点//捕捉水平线段的右端点//捕捉倾斜线段的上侧端点// Enter，结束命令3.绘制结果如图3-19所示。
图3-19 绘制等分线第5节镜像图形【镜像】命令用于将对象按指定的镜像轴作对称复制，原目标对象可保留也可删除，此命令经常被用于创建一些对称结构的图形。
执行【镜像】命令主要有以下几种方式：菜单栏：单击【修改】菜单栏中的【镜像】命令。
