LED大屏设计方案目录一、前言 (3)1.1 设计背景与意义 (3)1.2 设计目标与要求 (4)二、LED大屏概述 (5)2.1 LED大屏定义及分类 (6)2.2 LED大屏特点及应用场景 (8)三、设计原则与方法 (10)3.1 设计原则 (11)3.1.1 确保安全性 (12)3.1.2 强调显示效果 (12)3.1.3 注重人性化设计 (14)3.2 设计方法 (15)3.2.1 响应式布局设计 (16)3.2.2 色彩搭配策略 (18)3.2.3 功能模块化设计 (19)四、硬件选型与配置 (20)4.1 LED显示屏类型选择 (21)4.2 LED显示屏尺寸与分辨率确定 (23)4.3 驱动电路与控制系统设计 (23)4.4 显示屏结构设计与材料选择 (25)五、软件设计与开发 (26)5.1 控制系统软件开发 (27)5.2 显示内容制作与编辑 (29)5.3 软件系统测试与优化 (30)六、系统集成与调试 (31)6.1 系统集成方案制定 (32)6.2 系统调试与性能测试 (33)6.3 系统集成后的整体优化 (35)七、工程实施与项目管理 (36)7.1 工程实施流程与计划 (37)7.2 项目进度管理与质量控制 (38)7.3 客户沟通与售后服务 (39)八、案例分析 (40)8.1 成功案例介绍 (41)8.2 案例分析 (43)九、总结与展望 (43)9.1 设计成果总结 (44)9.2 发展前景与趋势分析 (45)一、前言随着科技的不断发展，大屏幕显示技术已经成为了各种场合展示信息、传播文化、提升形象的重要手段。

特别是在商业领域，LED大屏以其高清晰度、高亮度、低能耗等优势，已经成为了广告宣传、活动现场、会议演示等领域的首选显示设备。

本文将详细介绍一种LED 大屏设计方案，旨在为客户提供一套高效、稳定、美观的LED大屏解决方案，满足各类商业和公共场所的需求。

本文首先将对LED大屏的发展现状进行分析，以便了解其市场前景和技术趋势。

LED显示屏技术方案系统分类异步控制U盘LED控制卡1.ED显示屏异步控制系统又称LED显示屏脱机控制系统或脱机卡。

主要用来显示各种文字、符号和图形或动画为主。

画面显示信息由计算机编辑，经RS232/485串行口预先置入LED显示屏的帧存储器，然后逐屏显示播放，循环往复，显示方式丰富多彩，变化多样。

其主要特点是：操作简单、价格低廉、使用范围较广。

1.ED显示屏简易异步控制系统只可以显示数字时钟、文字、特殊字符。

LED显示屏图文异步控制系统除具有简易控制系统的功能外，最大的特点是可以分区域控制显示屏幕内容。

支持模拟时钟显示、倒计时、图片、表格及动画显示。

具有定时开关机、温度控制、湿度控制等功能。

同步控制1.ED显示屏同步控制系统，主要用来实时显示视频、图文、通知等。

主要用于室内或户外全彩大屏幕显示屏。

LED显示屏同步控制系统控制LED显示屏的工作方式基本等同于电脑的监视器，它以至少60帧/秒更新速率点点对应地实时映射电脑监视器上的图像，通常具有多灰度的颜色显示能力，可达到多媒体的宣传广告效果。

其主要特点是：实时性、表现力丰富、操作较为复杂、价格高。

一套LED显示屏同步控制系统一般由发送卡、接收卡、和DVI显卡组成。

控制卡分类显示屏上的控制卡种类很多，生产控制卡的公司也很多，例如摩西尔，灵星雨，中庆，仰邦，诣阔，金涵等。

简单说分为：全彩同步卡异步脱机卡全彩视频脱机卡随着近2年LED显示屏的飞速发展，LED控制卡的市场也变的更加广阔，尤其是09年刚刚新起的U盘LED控制卡目前使用的最多，可用串口连接电脑，也可用U盘传递信息，省电脑、免布线、支持模拟时钟、流水边框，U盘LED控制卡可省电脑、省布线。

C型卡（分区卡）（U盘和串口双通讯功能）1、支持4扫、8扫、16扫的各种户内、户外、半户外单双色显示板，一卡多能任意设置。

2、支持流水边框和模拟时钟功能，更加突出显示屏内容。

3、最大可控范围单色114688点，双色点数减半,同时内置4个08接口和4个12接口，可扩展到8个接口。

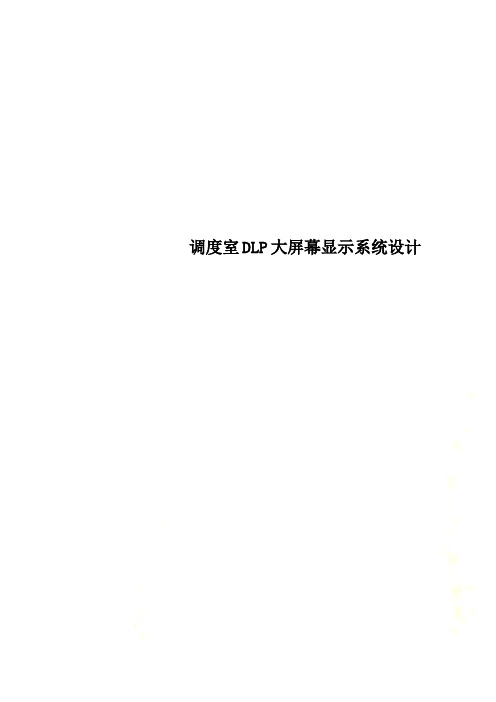

调度室DLP大屏幕显示系统设计1.1 调度室DLP大屏幕显示系统设计1.1.1概述随着自动化和信息技术的飞速发展，调度监控中心对信息显示的要求越来越高，其中大屏幕显示系统作为集中信息显示的交流平台，可以将各种监控系统的计算机图、文信息和视频信号等进行集中显示，在实时调度、会商、决策及信息反馈等方面都起到了重要作用。

为了反映煤矿的安全生产监控、综合信息监控，对煤矿上的多个系统做到信息传送及时，统一调度，统一指挥、实时多方位监控，适应现代化矿井安全生产的需求，有必要建立煤矿监测、管理一体化的调度监控系统,以便及时快速的进行信息交换、应急指挥，在第一时间了解现场情况，进而及时、科学地做出战略决策。

为矿井调度中心提供一个网络集中监控平台、信息资源共享平台、分析决策平台、指挥调度平台，需要建设大屏幕为主体的显示系统。

1.1.2需求分析煤矿作为重要能源基础产业，煤矿安全生产是矿井的命脉所系，又关系到矿区千家万户。

随着人们物质文化生活水平的不断提高，安全生产的重要性越来越突出，在具体生产过程中必须坚持安全第一、不安全不能生产的原则。

就煤矿而言，它对安全生产特殊的要求主要是加强对人和设备的管理，及时发现各种违章或违规的苗头，并能有效的制止，因此需要能及时监视到井下的生产情况，调度指挥人员能及时看到并发现事故的隐患，并能直接呼叫到现场的相关人员。

这就要求组建一个高效性、联动性、实时性、集成性等功能及提供可靠稳定、快速响应的综合显示平台----DLP大屏幕显示系统，DLP大屏幕显示系统为用户提供一个内容丰富、准确高效的信息数据显示平台和监控平台，能够对各视频监控信号、网络资源、计算机应用系统等各种相关资讯进行实时的发布、监控、分析和智能化管理，确保整个系统的决策、命令能够稳妥迅速的传达执行并反馈，从而保证信息显示系统和监控系统具有联动性、高效性、完整性。

DLP大屏幕显示系统将辖区内煤矿的安全生产监测监控系统（地质测量子系统、生产管理子系统、采掘位置跟踪子系统、通风子系统、供电子系统和提升运输子系统），和信息管理系统建立数据库，直接在高清晰度、大规模拼接墙超大屏幕的地图上进行工程设计、计算、检测、生产跟踪、调度管理和信息查询。

LED显示屏设计方案第一部分显示屏系统总述LED显示系统作为一整套工程化、系统化的高新技术产品，它包括显示屏体、控制系统及接口、计算机及外围设备、多种信号获取手段和完善的软件环境等部分。

系统以计算机为处理和控制中心，显示面阵实现多色(红/绿/蓝)，多灰度级(256级)，电子显示屏幕的显示内容与计算机屏幕窗口上的内容实现同步或异步工作，使播放文字、图文、图片、图像等多种不同类型的内容作为播放的节目信息源成为可能，我公司开发的节目制作和播放软件，功能强大，界面友好，节目的制作和播放具有简单、方便、直观的特点。

电子显示屏系统组成1、一般系统结构系统由显示屏幕、计算机及专用设备和系统软件等几大部分组成。

基本框图如图:功放因此，对于用户来说，显示屏系统实际上是一个运行操作环境而不单是显示屏自身。

我们可以将显示屏看作一个节目制作、接收、处理和显示的系统，而不单是一块显示屏。

2、各部分说明一套显示屏系统主要有以下几部分组成：1）计算机系统包括：计算机、扫描仪、功放、音箱等。

2）显示卡或多媒体卡专用显卡提供有50针特征口输出，并且输出信号经检测达到要求，VGA数字信号就由此口输出。

多媒体卡主要用于多媒体同步屏。

能将视频信号经处理后以数字信号方式输出，并且能输出VGA同步信号。

3）同步数据采集及处理负责VGA同步信号或多媒体同步信号的采集并进行处理。

4）长线传送一般将TTL电平信号转化为422电平信号，以适应于长距离传输。

5）同步信号接收6）分区扫描输出7）电平转换及信号匹配8）显示单元9）供电系统10）软件操作平台或专用显示软件第二部分系统硬件技术方案一、显示屏设计说明：整个显示屏体由单元板、控制电路、开关电源、外框钢结构等组成。

下表是整个显示屏体的技术参数：二、编辑播放软件从技术等级上讲，LED大屏幕显示系统是一个集计算机网络技术、多媒体视频控制技术和超大规模集成电路综合应用技术于一体的大型的电子信息显示系统，具有多媒体、多途径、可实时传送的高速通信数据接口和视频接口。

LED显示屏安全管理办法
根据银保监会《关于配合开展2019年网络安全执法检查工作的通知》（银保监统信函〔2019〕112号）文件要求，为做好新中国成立70周年庆祝活动网络安保工作，请各机构做好LED 电子显示屏系统的安全防护工作。

现将有关工作要求通知如下：
一、明确LED显示屏管理负责人
各机构负责人为LED屏设备发布内容的审核人和责任人。

综合岗人员负责LED屏设备运维及发布内容的管理。

LED 显示屏管理负责人应协同信息技术岗定期检查LED显示屏，确保设备安全、内容合规。

及时调整或关停出现问题的显示屏，设备运维、发布内容等出现任何异常应第一时间上报至中支办公室。

二、做好管理权限的安全控制
各机构须确保显示屏管理权限得以有效控制，避免无关人员非授权控制显示屏。

管理负责人应妥善保存用于发布内容的管理权限（包括但不限于管理账号密码、USB存储设备、钥匙等），避免被无关人士获取。

通过网络控制的显示屏的管理后台严禁对互联网开放，同时管理密码应设置足够安全（长度大于八位，包含大小写字母、数字及特殊符号）。

三、做好显示内容的审核发布
LED显示屏发布内容需按照公司宣传管理办法、对外宣传资料管理办法等相关规定，报办公室审定后发布。

不得制
作、播放未经审核的任何内容。

特此通知。

一、编制依据1、本公司制定并实行的符合GB/T19001-ISO9001(2023)标准的质量体系文献；2、LED大型户外全彩色显示屏国家及行业规程规范和质量标准。

二、工程概况1.1系统简介：1.1.1LED显示系统屏体：涉及显示单元、结构单元、低压电源、屏体钢结构架、钢结构与屏体的外装饰、信号电缆等其它必备的配套设备。

1.1.2控制系统设备：涉及中控计算机、专业控制卡、网卡、通讯电缆、UPS电源等。

1.1.3软件：涉及Windowsxp中文版、大屏幕显示系统专用应用软件、其它相关应用软件等。

1.1.4系统功能：LED电子大屏幕显示系统是一个集计算机网络技术、多媒体控制技术和超大规模集成电路综合应用技术于一体的大型的电子信息显示系统。

1.1.4.2计算机信息播出方式LED电子大屏幕实现点对点控制,支持以下功能:A.图文特技显示功能B.显示各种计算机信息C.播出系统配有多媒体软件D.有多种中文字体和字型可供选择E.有多种播出方式F.重要时事新闻的编辑与播放G.时钟显示H.广告信息的播放等；1.1.4.3LED电子大屏幕其他功能A.配有标准网络接口B.可采集播出各数据库实时数据，实现远程网络控制。

C.通过网络系统可以进入Internet网。

D.手动或自动无极调整屏幕亮度1.1.5质量规定：LED显示屏系统工程规定达成国家和行业相关规范标准和规定；1.2采用的标准与规范：1、LED显示屏质量必须满足《SJ-T11141-2023 LED显示屏通用技术规范》及其他相关国家规范的规定；2、《计算机软件配置管理计划规范》(中华人民共和国国家标准GB/T 12505-1990) ；3、《建筑物防雷设计规范》中华人民共和国国家标准GB50074-94；4、《电气装置安装工程电缆线路施工及验收规范》（GB50168-92 GBJ232-90.92）；5、《民用建筑电气设计规范》（JCJ/T16-92）。

3、工程特点3.1质量高：该系统具有高可靠性、可维护性等特点，显示屏连续工作时间均大于24小时，屏幕寿命大于10万小时，平均无端障时间大于1万小时。

led显示屏制作安装施工方案LED显示屏制作安装施工方案项目概况：本项目采用轻质框架作为显示屏安装结构框架，在相应的梁柱部分采用化学铆栓铆固钢板作为承托结构，显示屏钢制框架与铆固定钢板连接。

电源经配电室由电缆传输至显示屏配电柜，显示屏配电柜安装在屏体框架内，由远程开关、PLC程序控制器、空调开关、交流接触器、固态继电器和其他控制显示部件等组成。

显示屏体与控制计算机、视频设备等所有外部设备均安装在控制机房。

全过程包含以下环节：1.显示屏深化设计与研发2.显示屏设备的生产制造3.金属框架的制作和安装就位4.电源和通讯线缆的布设5.显示屏和控制室设备安装6.框架铝板包边装饰7.系统调试、试运行和验收项目组织：为使本项目达到合同约定的预期效果，我们成立了由项目负责人为组长的项目组，统一进行项目实施的组织和协调工作。

现场工作由各专业负责人协调，包括结构制作、包边装饰、其他电器安装和现场安全与保卫。

目标：我们的目标是达到以下几点：1.工期目标：充分做好生产、技术、人员和物料等方面的准备，保证按期交货到指定的地点完成相关设备的安装和测试。

2.质量目标：以合同相关技术指标和部分行业标准为原则，制定详细的质量保证计划，确保优质高效的履行合同。

3.安全目标：制定严密的安全保证措施杜绝一切人身、设备责任事故，保证安装施工期间零事故率。

4.文明施工目标：科学管理，有序生产，团结协作，多方配合，保护环境及原则设施，场地整洁。

5.环保目标：遵守国家有关环境保护的规定，确保不污染，不破坏现场环境。

质量控制：我们的质量控制目标是科学管理、精心设计、严密组织、文明施工，确保工程质量优良，工程优良率达到100%，工程履约率达到100%，顾客满意度达到100%。

我们采用IS质量保证体系的要求对工程技术设计、制造、采购、物流管理、现场安装调试和项目售后服务的全过程进行严格控制。

将整个系统工程的各个层次、各个阶段均实现预定的质量目标，最终满足项目质量目标的需要。

LED电子显示屏系统设计方案(完整资料).docLED电子显示屏系统设计方案XXX2017.5.5目录第一章项目概述1.1 概述本文旨在介绍一种LED电子显示屏系统的设计方案，该方案可满足用户的各种需求。

第二章系统特性需求分析与实现目标2.1 设计原则显示内容的需求在设计LED电子显示屏系统时，我们考虑到了显示内容的需求。

系统应该能够显示各种类型的内容，包括文本、图像、视频等，并且能够实现高清晰度和高亮度的显示效果。

2.2 使用寿命的需求为了满足用户的使用需求，我们设计的LED电子显示屏系统应该具有长寿命的特点。

系统应该能够持续运行数年而不出现故障，同时还需要具有易于维护和修复的特点。

2.3 大视角的观看需求为了让更多的人能够观看显示屏上的内容，我们的LED电子显示屏系统应该具有大视角的特点。

这样，无论观看者身处何处，都能够清晰地看到显示屏上的内容。

第三章系统实现目标3.1 系统功能说明我们的LED电子显示屏系统具有多种功能，包括显示各种类型的内容、实现高清晰度和高亮度的显示效果、具有长寿命和易于维护的特点、具有大视角等特点。

3.2 灵活多变的显示功能为了满足用户的需求，我们的LED电子显示屏系统具有灵活多变的显示功能。

用户可以根据自己的需求自由调整显示屏的显示内容和显示效果。

3.3 赏心悦目的音响功能为了让用户享受更好的观看体验，我们的LED电子显示屏系统还具有音响功能。

用户可以通过系统内置的音响设备播放音乐和视频，让观看体验更加赏心悦目。

3.4 特有的监测与安全保护功能为了保证系统的安全性和稳定性，我们的LED电子显示屏系统还具有特有的监测与安全保护功能。

系统可以自动监测运行状态，并在出现异常情况时及时报警，保证系统的正常运行。

6.2 骨架结构设计在本章中，我们将讨论系统的骨架结构设计。

这一部分的设计是整个系统的基础，它将直接影响到系统的稳定性和可靠性。

我们将详细介绍骨架结构的设计原则、方法和步骤，并提供一些实用的案例。

LED显示屏项目中的安全防护与防盗策略在当今科技发展迅速的时代，LED显示屏已经成为各行业中不可或缺的重要设备。

然而，随之而来的是对其安全性和防盗性的重视。

本文将探讨LED显示屏项目中的安全防护与防盗策略。

一、物理安全防护1. 安装位置选择LED显示屏的安装位置直接关系到其安全。

选择安装在高墙、楼顶等难以触及的位置，可以有效降低被盗的风险。

同时，安装时应避免与其他电器、设备过近，防止发生触电、火灾等安全事故。

2. 防雷措施雷击是导致LED显示屏损坏的常见原因之一。

为了避免雷击对设备的破坏，可安装避雷针，并定期检查避雷设施的工作状态，确保其有效性。

3. 防水防潮室外LED显示屏容易受到雨水的侵蚀，导致内部元器件损坏。

因此，在安装时需要选择具备防水性能的屏体，并进行密封处理。

定期检查密封情况，及时清理积水或漏水现象。

4. 防尘防腐室内显示屏也需要加强防护，避免灰尘、腐蚀物质对设备的侵蚀。

可采用封闭式结构，定期对设备内部进行清洁，并使用防腐处理剂等材料进行防护。

二、电气安全防护1. 电源管理LED显示屏正常运行必须依赖稳定的电源供应。

在安装时，应使用符合标准的电源线缆，并采用过载保护装置，确保电压稳定且不会过载。

2. 短路保护为了避免LED显示屏因短路而引发火灾或电器损坏，可安装短路保护器或断路器。

当发生短路时，保护装置能够迅速切断电源，保护设备及人身安全。

3. 接地保护良好的接地装置可以有效防止电器设备产生静电，减少触电风险。

安装时应确保接地线路符合标准规定，并定期检查接地装置的可靠性。

三、网络安全防护1. 权限管理对于LED显示屏的控制终端和网络接入设备，应设置严格的权限管理，仅授权人员可进行操作。

定期修改密码、更新软件，确保系统的安全性。

2. 防火墙配置LED显示屏使用的服务器应配置防火墙，阻止恶意攻击和非法访问。

同时，定期对防火墙进行更新和维护，提升系统的抗攻击能力。

3. 数据备份为了防止数据丢失或遭到黑客攻击，LED显示屏项目应建立定期备份机制，并将备份数据存储在安全可靠的地方。

LED 电子显示屏系统设计方案三篇第 1 条发光二极管电子显示系统设计方案电子显示系统设计方案第一章项目概述 1.1 概述发光二极管电子显示是一个集成微电子技术、计算机技术、信息处理的大型显示系统。

它以超大画面、超强视觉、明亮色彩、宽动态范围、高亮度、长使用寿命、稳定可靠的运行、灵活多变的显示模式等独特优势成为众多显示媒体的领导者。

它已经成为世界上广泛使用的显示系统。

发光二极管不同于传统的光电新产品，在低功耗、长寿命、少发热、单色光发射、快速反应率、耐冲击机械良好的机械特性、体积小等方面。

它广泛应用于政府机构、商业广告、体育场、信息传播、新闻发布、证券交易等。

本项目是XXXX 室内发光二极管显示屏。

为了让生活、工作、出行方便XXXX 来博物馆，我们在此通过显示屏、语音播报、字幕显示通知、视频播放和欢迎上级领导和各位贵宾来访的欢迎词、指导、各大节日的庆祝词等向全校做了宣传。

为此，我们公司设计了169 比。

目前，绝大多数高清电影源都是以 169 格式输出的。

因此，如果我们用 43 显示屏看电影，屏幕的上下部分将不可避免地出现黑条，这对看电影的效果有很大的影响。

然而，使用169 不会引起这样的问题，并且屏幕利用率更高。

背投显示器亮度低，视角小，透镜灯寿命只有几千小时。

液晶有平缝，背投式和液晶显示屏适合近距离观看。

本发明的发光二极管显示屏亮度高，无缝发光二极管显示屏适用于远距离观看的室内场所。

由于项目现场的大视距、大视角，为此选择了发光二极管显示屏。

第二章系统特性需求分析和实现目标 2 的需求 .1 显示内容 1 的设计原则要求。

经济实用追求高效率、低成本是当今社会各行各业的必备条件。

因此，在考虑合理、良好性能的基础上，所选设备还应考虑其经济性，设计并选择适合现场条件、且满足用户要求的功能和系统配置方案。

通过严格、的有机结合，可以达到最佳的性价比，从而节约工程投资，同时保证系统功能实现的要求，经济实用。
