LED显示屏制作安装施工方案1. 引言LED(Light Emitting Diode)显示屏具有高亮度、高清晰度、大视角、耐用等优点,被广泛运用于室内外广告牌、舞台背景和大型体育场馆等场所。
本文档将详细介绍LED显示屏的制作、安装和施工方案,以帮助读者了解整个过程。
2. 制作步骤2.1 硬件准备在制作LED显示屏之前,我们需要准备以下硬件设备:•LED显示屏面板•控制卡•电源供应器•铝合金边框•数据线和电源线2.2 拼接面板首先,我们需要将LED显示屏面板按照一定规格进行拼接。
拼接过程如下:1.将LED显示屏面板按照拼接规格进行排序,确保连接的边缘平整。
2.使用螺丝固定器将相邻的面板连接在一起,确保面板之间的间距均匀。
3.检查面板拼接是否牢固,并修复任何松动或不规则的连接。
2.3 安装控制卡和电源供应器安装LED显示屏的控制卡和电源供应器是确保显示屏正常工作的重要步骤。
以下是安装步骤:1.将控制卡插入控制卡插槽,并确保插槽稳固连接。
2.将电源供应器与控制卡连接,并确保连接牢固。
3.连接电源线和数据线,确保连接安全可靠。
2.4 安装边框安装边框是为了增加LED显示屏的结构稳定性和美观度。
以下是安装步骤:1.根据LED显示屏的尺寸,选择合适的铝合金边框。
2.使用螺丝将边框固定在面板的边缘,确保边框与显示屏平整连接。
3.检查边框的固定情况,修复任何松动或不规则的连接。
2.5 测试和调试在完成LED显示屏的电气安装后,我们需要进行测试和调试确保显示屏正常工作。
以下是测试和调试步骤:1.连接电源并开启显示屏,观察LED是否正常亮起。
2.使用控制卡和相关软件调整显示屏的亮度、色彩及显示内容。
3.检查显示屏的画面是否清晰无误,修复任何显示异常的问题。
4.测试LED显示屏在各种环境条件下的工作情况,如光线强度和温度变化。
3. 安装施工方案3.1 前期准备在安装LED显示屏之前,我们需要进行一些前期准备工作。
以下是准备步骤:1.确定好显示屏的安装位置和方向,并进行必要的测量工作。
LED显示屏生产流程及工艺要求
LED显示屏的生产流程一般包括设计、原材料采购、表面贴装、组装和测试等步骤。
下面是LED显示屏生产流程的简要介绍:
1. 设计:根据客户需求,设计LED显示屏的整体结构和电路原理图。
2. 原材料采购:采购LED芯片、驱动芯片、电源模块、PCB板等相关材料和器件。
3. 表面贴装:将采购的元器件和芯片通过贴片机精确贴装在PCB板上。
4. 组装:将贴装好的PCB板与其他组件进行组装,包括连接线、边框等。
5. 冷焊连焊:使用焊接机将组装好的部件进行冷焊连焊。
6. 组装成型:进行外观整形,例如剪裁PCB板、安装外壳等。
7. 测试:对组装好的LED显示屏进行各项功能测试,包括亮度、颜色、显示效果等。
8. 包装和出厂:对测试合格的产品进行包装,同时进行质量检查,然后出厂。
在LED显示屏生产过程中,还需要注意一些工艺要求,例如:
1. 元器件的选择:要选择质量好、稳定性高的元器件,以
确保产品的稳定性和寿命。
2. 贴片精度:贴片机的贴装精度要求高,以确保元器件的
正确贴装。
3. 温度控制:在焊接和测试过程中,要控制好温度,避免
热损伤元器件。
4. 测试设备:使用专业的测试设备,确保对产品进行准确、全面的测试。
5. 质检标准:建立完善的质检标准,对每个环节进行检查,确保产品质量。
以上是LED显示屏的一般生产流程和工艺要求,每个企业
具体的生产流程和工艺要求可能会有所不同。
led显示屏零件组成LED显示屏是由多个零件组成的,每个零件都扮演着重要的角色,确保显示屏的正常工作。
下面将介绍LED显示屏常见的零件组成。
1. LED芯片:LED芯片是LED显示屏的核心部件,它负责发光。
LED芯片通常由半导体材料制成,具有高亮度、低功耗和长寿命的特点。
不同颜色的LED芯片可以组合形成彩色的显示效果。
2. 驱动芯片:驱动芯片是控制LED显示屏亮度和颜色的关键。
它负责将输入的信号转化为驱动LED芯片的电流和电压,以实现各种显示效果。
驱动芯片还可以校正亮度和颜色的一致性,确保整个显示屏的均匀性。
3. 控制卡:控制卡是LED显示屏的大脑,负责接收和解析来自外部设备的信号,并将其传送给驱动芯片。
控制卡还可以通过软件设置显示模式、亮度和色彩等参数,实现不同的显示效果和功能。
4. PCB电路板:PCB电路板是LED显示屏的基础结构,承载着各个零件的连接和固定。
它由导电层、绝缘层和焊盘等组成,保证各个零件之间的正常工作和通信。
5. 电源:LED显示屏需要稳定的电源供应,以确保正常工作。
电源负责将外部交流电转换为适合LED显示屏使用的直流电,并提供足够的功率供应。
6. 散热器:由于LED显示屏工作时会产生一定的热量,散热器的作用是将热量有效地散发出去,保持显示屏的正常工作温度。
散热器通常采用铝合金材料制成,具有良好的散热性能。
7. 外壳:外壳是保护LED显示屏内部零件的外部结构,同时也是显示屏的外观设计。
外壳通常由金属或塑料材料制成,具有防水、防尘和抗震等功能,以适应各种复杂的环境。
8. 连接线:连接线用于连接LED显示屏的各个零件,保证它们之间的正常通信和工作。
连接线包括数据线、电源线和信号线等,具有良好的导电和传输性能。
9. 光学透镜:光学透镜用于调节LED显示屏的光线传播和聚焦效果,提高显示屏的亮度和清晰度。
光学透镜通常由透明材料制成,具有抗紫外线和耐高温等特性。
10. 辅助设备:LED显示屏的辅助设备包括遥控器、传感器和音频设备等。
LED显示屏的组装和调试流程一、LED显示屏的组装1. 显示屏框架搭建首先,我们需要搭建LED显示屏的框架。
这个过程通常包括以下步骤:确定显示屏的大小和位置,然后根据这些参数来设计和制作LED屏幕的支架。
2. 显示屏模块安装然后我们开始安装显示屏模块。
每个LED显示屏都由多个显示模块组成,我们需要按照设计好的图纸,一块一块地将它们安装到支架上。
3. 电源和信号线连接每一个显示模块都需要连接电源线和信号线。
我们需要确保每一条线都连接正确,而且电源线的质量和安全性都符合标准。
4. 接收卡和发送卡安装接收卡和发送卡是LED显示屏的关键部分。
接收卡负责接收从电脑发送的信号,然后将这个信号转换成LED显示器可以理解的格式。
发送卡则负责将这个信号发送到不同的显示模块。
二、LED显示屏的调试1. 硬件检查首先,我们需要检查所有的硬件设备,包括电源线、信号线、接收卡和发送卡,以及每个显示模块,确保它们都工作正常。
2. 软件安装和配置安装LED显示屏的驱动程序和控制软件。
然后,我们需要配置这些软件,设置正确的参数,如分辨率、颜色深度等。
3. 显示效果测试最后,我们需要测试LED显示屏的显示效果。
这包括测试显示屏的亮度、颜色、对比度以及清晰度,确保它们都满足用户的需求。
4. 运行状态监控在LED显示屏正常运行后,还需要持续监控其运行状态,包括电源、信号、温度等,以确保显示屏的稳定运行。
三、总结LED显示屏的组装和调试是一个复杂的过程,需要专业的技术和严格的流程。
只有这样,才能保证LED显示屏的稳定运行,以满足用户的需求。
以上就是LED显示屏的组装和调试流程,希望对你有所帮助。

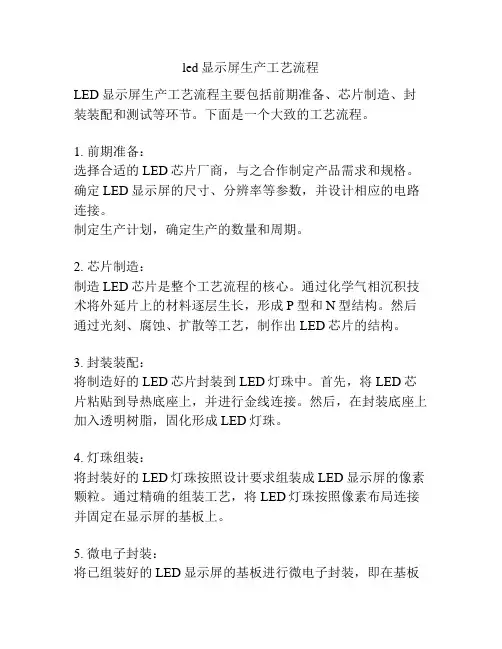

LED显示屏流程工艺1.PCB制造首先,需要制造LED显示屏所需的主控电路板(PCB)。
这个过程包括设计电路图、印制电路板、验证电路板,然后进行蚀刻、钻孔和镀铜等处理,最后检查质量并进行表面处理。
2.LED芯片制造在制造LED显示屏时,需要大量的LED芯片。
LED芯片的制造包括材料选择、材料处理、芯片制造、测试以及分级等过程。
在芯片制造过程中,需要控制各个参数以确保芯片的质量和一致性。
3.LED封装接下来,将制造好的LED芯片进行封装。
封装是将LED芯片放入塑料壳体中,并与导线连接,形成具有结构完整性和电气连接性的LED灯珠或LED模组。
4.LED模组制造在制造LED显示屏的过程中,需要将多个LED灯珠集成成LED模组。
LED模组可以是一个独立的小模块,也可以是一个大型的模块,具体取决于设计要求。
这个过程包括将多个LED灯珠进行排列组合,然后进行电气连接和机械固定等处理。
5.灯珠组装将制造好的LED模组安装在显示屏的底座上,并进行线路连接以及机械固定。
这个过程需要精确的操作和细致的调整,以确保每个LED模组的位置和角度准确无误。
6.电路连接将LED模组连接到主控电路板上。
这个过程通常涉及导线焊接、接插件连接和电路板连接等处理。
每个LED模组的电路连接需要准确无误,以确保显示屏整体能够正常工作。
7.包装和测试在制造完LED显示屏后,需要进行包装和测试。
包装通常包括安装外壳、灌注保护胶和封装标志等步骤。
测试包括亮度测试、像素测试和功能测试等,以确保显示屏的质量和性能符合要求。
8.发货和安装最后,将制造好的LED显示屏发货给客户,并根据客户的要求进行安装。
安装涉及固定支架、连接电源和调试显示效果等步骤,以确保显示屏能够正常工作并达到预期效果。
以上是LED显示屏工艺流程的一个基本概述,实际的流程可能会因厂家和产品种类的不同而有所差异。
总体来说,LED显示屏的制造过程需要严格的质量控制和精细的操作,以确保最终产品的质量和性能符合要求。
LED显示屏的组装和调试流程1. 前期准备1.1 材料准备- LED模块- 显示屏框架- 连接线材- 电源设备- 控制系统设备1.2 工具准备- 螺丝刀- 扳手- 水平尺- 线材剥皮工具- 焊接工具(如有需要)1.3 工作环境准备- 干净整洁的工作台- 足够的照明- 通风良好的环境2. 组装流程2.1 安装框架1. 根据LED显示屏尺寸,组装框架。
2. 使用水平尺确保框架水平。
2.2 安装LED模块1. 将LED模块按照设计图纸安装到框架上。
2. 确保每个模块的连接线正确无误。
2.3 连接线材1. 使用合适的线材连接LED模块与控制系统设备。
2. 连接电源设备与LED模块。
2.4 调试控制系统1. 启动控制系统软件。
2. 根据实际情况调整亮度、对比度等参数。
3. 调试流程3.1 初步调试1. 通电测试,检查LED显示屏是否可以正常工作。
2. 检查图像是否有异常,如花屏、暗角等。
3.2 精细调试1. 对亮度、对比度、色度等进行精细化调整。
2. 确保图像清晰,颜色准确。
3.3 长期稳定性测试1. 持续运行LED显示屏,观察其工作稳定性。
2. 如发现问题,及时进行调整。
4. 验收标准1. LED显示屏外观应整洁,无损坏。
2. 显示效果应符合设计要求,图像清晰,颜色准确。
3. 系统应稳定可靠,无异常情况发生。
5. 注意事项1. 操作过程中应严格遵循安全规程,确保人身安全。
2. 避免在极端天气条件下进行组装和调试。
3. 定期对LED显示屏进行维护和检查,确保其正常工作。
以上就是LED显示屏的组装和调试流程,希望对您有所帮助。
如有任何疑问,请随时提问。
LED显示屏生产流程图一、SMT(贴片)1.物料检验------------检查物料的用量、规格、型号、品质、性能是否符合要求2.刷锡膏(红胶)---------锡膏解冻、拌匀,钢网调校、锡膏印刷、检查膏面均匀对整3.贴元件(手工贴片)------先贴小件后大件,注意位置、型号、方向、极性、整齐度4.检贴面(QC)--------无错件、错极、漏件、错位,锡膏均匀着附好,元件高低平整对齐5.过回流焊------调温、调速、放板、接板,板要平拿轻放,检查锡面、保养机器6.执锡面(胶面)--------执连锡、堆锡、少锡、虚焊、斜焊、脱焊,修错补漏二、DIP(插件)1.剪灯脚------调行灯槽、刀位、速度,分档、分类、明标签,机器接地,注意防静电2.贴胶纸------盖贴手工焊盘、螺丝孔位3.插件(手工插灯)-------注意PCB方向,灯颜色、极性、位置,注意防静电4.检插面(QC)------无错向、错位、错极、错色、高低灯,注意防静电5.上夹板--------夹班定位,注意方向、无斜灯、偏灯、高低灯、漏夹灯,注意防静电6.过波峰焊------调炉温、7.执锡面三、后焊(手工焊接)1.压灯2.插附件3.焊接4.检板面(QC)四、测试1.配信号卡2. 测直观工艺3.测墨色4.测信号5.测光色6.测防震7.板老化五、灌胶1.喷防护漆2.套底壳3.打螺丝4.校灯5.检灯面(QC) 6.配胶7.灌胶8.晾胶9.整灯10.上面罩11.修外观12.检模块(QC)六、总装1.压排线2.配电线3.拼附件4.拼模组5.检箱面6.拼电源7.上线材8.检箱体(QC)9.试防水10.整屏拼接11.检屏面(QC)七、调试1.配连接2.配系统3.配供电4.配通讯5.调設置6.调信号7.调光色8.试参数9.屏老化10.总检(QA)八、包装1.整洁2.内包3.装箱4.打包5.标识(IPQC)6.入库另:结构制作人:秦军。
LED显示屏设备工作流程LED显示屏作为一种广泛应用于室内外的电子显示设备,在各种场合中发挥着重要作用。
本文将介绍LED显示屏设备的工作流程,以帮助读者更好地理解LED显示屏的工作原理和应用。
一、LED显示屏设备的构成LED显示屏设备通常由以下几个主要组成部分构成:1. LED芯片:作为LED显示屏最核心的部分,LED芯片负责发出光线,将电能转化为光能。
2. 驱动电路:驱动电路负责对LED芯片进行电信号的控制,实现亮度、颜色等参数的调节。
3. 控制系统:控制系统是整个LED显示屏设备的大脑,负责接收用户输入的信息,并将其转化为对驱动电路的控制信号。
4. 灯珠:灯珠是由多个LED芯片组成的模组单元,通过组合排列,形成完整的显示屏面板。
5. 散热系统:由于LED芯片工作时会产生较大的热量,所以散热系统用于帮助LED显示屏设备进行散热,保证设备的正常工作。
二、LED显示屏设备的工作流程1. 初始化:当LED显示屏设备通电后,控制系统会先进行初始化操作,对各个部分进行检测和初始化设置,确保设备处于正常工作状态。
2. 数据传输:LED显示屏设备需要接收外部的输入信号才能进行显示,控制系统会接收到用户输入的信息,并将其转化为驱动电路的控制信号。
这些信号包括显示内容、显示效果、亮度等参数。
3. 信号处理:驱动电路接收到来自控制系统的信号后,会根据信号的要求对LED芯片进行控制。
它会根据用户设置的参数来调整每个LED芯片的亮度和颜色值,从而呈现出预期的显示效果。
4. 发光显示:当驱动电路对LED芯片进行控制后,LED芯片会受到电流的激励,发出光线。
通过对不同的LED芯片进行控制,LED显示屏可以呈现出各种不同的图像、文字和视频等内容。
5. 散热调节:由于LED芯片在工作时会产生较大的热量,散热系统会通过散热片、散热风扇等装置,将热量散发到周围环境中,保证LED显示屏设备的正常工作温度范围。
6. 循环工作:LED显示屏设备会循环执行以上工作流程,实时接收和处理用户输入的信号,并根据信号要求进行显示,从而实现不断更新的显示内容。
LED显示屏施工全流程详解
1. 确定需求和目标
在开始施工之前,首先要明确LED显示屏的使用需求和目标。
这包括确定屏幕尺寸、亮度要求、安装位置等。
2. 设计和规划
根据需求和目标,进行设计和规划工作。
这包括制定施工方案、确定显示屏的安装方式、计算电源和信号线路需求等。
3. 采购材料和设备
根据设计和规划,采购LED显示屏所需的材料和设备。
这包
括LED模块、控制系统、支架、电源等。
4. 施工准备
在开始施工之前,进行必要的准备工作。
这包括清理安装位置、搭建施工平台、检查电源和信号线路等。
5. 安装LED显示屏
按照设计和规划,进行LED显示屏的安装工作。
这包括固定支架、安装LED模块、连接电源和信号线路等。
6. 调试和测试
完成安装后,进行LED显示屏的调试和测试工作。
这包括调整亮度和色彩、测试显示效果、检查功能正常等。
7. 完善施工
根据调试和测试的结果,对施工进行完善和调整。
这包括修复可能存在的问题、优化显示效果等。
8. 完工验收
完成所有施工工作后,进行完工验收。
这包括检查施工质量、确认功能正常、验收客户满意度等。
9. 后期维护
LED显示屏施工结束后,进行后期维护工作。
这包括定期清洁屏幕、检查电源和信号线路、修复故障等。
以上是LED显示屏施工的全流程详解。
在施工过程中,务必遵守相关法律法规,确保施工安全和质量。

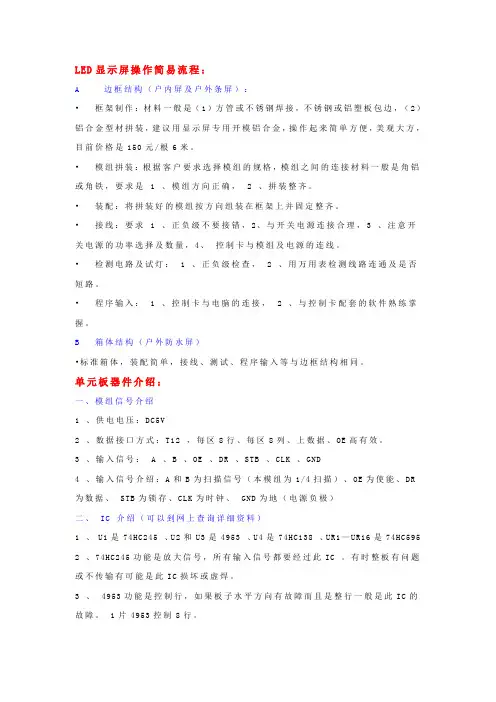

LED显示屏操作简易流程:A 边框结构(户内屏及户外条屏):•框架制作:材料一般是(1)方管或不锈钢焊接,不锈钢或铝塑板包边,(2)铝合金型材拼装,建议用显示屏专用开模铝合金,操作起来简单方便,美观大方,目前价格是150元/根6米。
•模组拼装:根据客户要求选择模组的规格,模组之间的连接材料一般是角铝或角铁,要求是 1 、模组方向正确, 2 、拼装整齐。
•装配:将拼装好的模组按方向组装在框架上并固定整齐。
•接线:要求 1 、正负级不要接错,2、与开关电源连接合理,3 、注意开关电源的功率选择及数量,4、控制卡与模组及电源的连线。
•检测电路及试灯: 1 、正负级检查, 2 、用万用表检测线路连通及是否短路。
•程序输入: 1 、控制卡与电脑的连接, 2 、与控制卡配套的软件熟练掌握。
B 箱体结构(户外防水屏)•标准箱体,装配简单,接线、测试、程序输入等与边框结构相同。
单元板器件介绍:一、模组信号介绍1 、供电电压:DC5V2 、数据接口方式:T12 ,每区8行、每区8列、上数据、OE高有效。
3 、输入信号: A 、B 、OE 、DR 、STB 、CLK 、GND4 、输入信号介绍:A和B为扫描信号(本模组为1/4扫描)、OE为使能、DR为数据、STB为锁存、CLK为时钟、GND为地(电源负极)二、IC 介绍(可以到网上查询详细资料)1 、U1是74HC245 、U2和U3是4953 、U4是74HC138 、UR1—UR16是74HC5952 、74HC245功能是放大信号,所有输入信号都要经过此IC 。
有时整板有问题或不传输有可能是此IC损坏或虚焊。
3 、4953功能是控制行,如果板子水平方向有故障而且是整行一般是此IC的故障。
1片4953控制8行。
4 、74HC138功能是控制扫描的,输入A 、B和OE信号输出4个信号来控制2片4953。
5 、74HC595功能是控制列显示的,输入STB 、CLK和DR 信号输出8个信号来控制8个灯宽*4 个灯高。
LED显示屏的组成和制作流程
LED显示屏就是由若干个可组合拼接的显示单元(单元显示板或单元显示箱体)构成屏体,再加上一套适当的控制器(主控板或控制系统)。
所以多种规格的显示板(或单元箱体)配合不同控制技术的控制器就可以组成许多种LED显示屏,以满足不同环境,不同显示要求的需要。
仔细分解一个LED显示屏,它由以下一些要素构成(以较为复杂的同步视频屏为例):
①金属结构框架
户内屏一般由铝合金(角铝或铝方管)构成内框架,搭载显示板等各种电路板以及开关电源,外边框采用茶色铝合金方管,或铝合金包不锈钢,或钣金一体化制成。
户外屏框架根据屏体大小及承重能力一般为角钢或工字钢构成,外框可采用铝塑板进行装饰。
②显示单元
是显示屏的主体部分,由发光材料及驱动电路构成。
户内屏就是各种规格的单元显示板,户外屏就是单元箱体。
③扫描控制板
该电路板的功能是数据缓冲,产生各种扫描信号以及占空比灰度控制信号。
④开关电源
将220V交流电变为各种直流电提供给各种电路。
⑤双绞线传输电缆
主控仪产生的显示数据及各种控制信号由双绞线电缆传输至屏体。
⑥主控制仪
将输入的RGB数字视频信号缓冲,灰度变换,重新组织,并产生各种控制信号。
⑦专用显示卡及多媒体卡
除具有电脑显示卡的基本功能外还同时输出数字RGB信号及行,场,消隐等信号给主控仪。
多媒体除以上功能外还可将输入的模拟Video信号变为数字RGB信号(即视频采集)。
⑧电脑及其外设
⑨其他信息源,电视机,DVD/VCD机,摄录像机及切换矩阵等。
LED显示屏制作流程
1、根据显示屏大小,取出横向的单元板数量,摆放整齐,不能有错位或者弯曲。
用卷尺勾住板子边缘,测量出的尺寸为显示屏的长度。
2、量出的实际尺寸减去1-2毫米作为下料尺寸。
3、竖向摆放单元板,测量出的尺寸是单元板的宽度。
注意单元板上箭头方向要一致。
4、下好料后,先用电钻打眼,然后用自攻钉或者铆钉将外框组装好。
注意固定孔要打在塑料拐角跟型材接触的地方。
5、框子组装好后,将单元板上横向、竖向箭头各按照同一个方向摆放整齐(注意箭头一定要完全一致)。
把固定用的铜柱或者磁铁拧到单元板最两边的螺丝上。
6、将横向的单元板用排线连到一起,注意排线不要翻转,不能插错。
两头的板子靠边的一侧空出不用安装排线。
7、连接电源线。
红正黑负,单元板上VCC为正,GND为负。
一定要仔细检查正负不能接反,否则会烧坏单元板或者其他部件。
一般三到四块板子为一组并联接到一起,引出正负两个接头,往开关电源的相应输出端接,具体接法后面有详细说明。
8、固定扁铁。
单元板拧上磁铁后,根据框体的相应宽度截好所要用的扁铁。
将扁铁用自攻钉或者铆钉固定到框体上。
注意刚才磁铁拧在单元板最边上的螺丝上,是为了两块单元板用一根扁铁。
一般应先将一侧的扁铁都打眼固定好后,再打另一侧的眼,打眼时要将框体往一起挤,这样做出来的框体不会走形。
9、所有扁铁固定好后,用吸尘器将屏幕背面的铝屑,灰尘等吸干净。
残留的铝屑可能引起短路烧坏单元板或其他部件。
10、接电源。
图12中,半户外的单元板一般九块用一个5V40A的电源。
电源上有三组输出口,接电源时像图中一样引出三组线。
图中接线的方法是为了降低每组线上的负载,实际制作中应参照图中的接法。
11、先将电源固定到框体上。
保证所有的接头的长度都能接到电源上。
12、开关电源上,L/N两个接线柱是交流220输入端;是屏体接地端,此处的线直接接屏体上;COM是5V负极;+V是5V正极。
将单元板上的每组线接到此处即可。
13、连接控制卡。
LED显示屏的数据从屏幕正面看,均是从右往左传送。
控制卡都固定在屏幕的右侧。
在最右侧的扁铁上打好眼,拧好铜柱,用合适大小的螺丝将控制卡固定好。
注意控制卡不要直接跟金属接触,中间可以垫上木板,塑料板等绝缘物。
控制卡上的数据输出先不要接到单元板上。
14、控制卡上的电源要从开关电源上直接引线,不能通过单元板再把线接到控制卡上。
正负极不能接错。
15、将所有开关电源的220输入并联到一起,并引出一个插头作为屏幕的电源输入。
怎样评估LED屏的好坏
一块全彩显示屏的好坏主要可以从以下几个方面来签定:
1.平整度
显示屏的表面平整度要在±1mm以内,以保证显示图像不发生扭曲,局部凸起或凹进会导致显示屏的可视角度出现死角。
平整度的好坏主要由生产工艺决定。
2.亮度及可视角度
室内全彩屏的亮度要在800cd/m²以上,室外全彩屏的亮度要在1500cd/m²以上,才能保证显示屏的正常工作,否则会因为亮度太低而看不清所显示的图像。
亮度的大小主要由LED管芯的好坏决定。
可视角度的大小直接决定的显示屏受众的多少,故而越大越好。
可视角度的大小主要由管芯的封装方式来决定。
3.白平衡效果
白平衡效果是显示屏最重要的指标之一。
色彩学上当红绿蓝三原色的比例为1:4.6:0.16时才会显示出纯正的白色,如果实际比例有一点偏差则会出现白平衡的偏差,一般要注意白色是否有偏蓝色,偏黄绿色现象。
白平衡的好坏主要由显示屏的控制系统来决定,管芯对色彩的还原性也有影响。
4.色彩的还原性
色彩的还原性是指显示屏对色彩的还原性,既显示屏显示的色彩要与播放源的色彩保持高度一致,这样才能保证图像的真实感。
5.有无马赛克、死点现象
马赛克是指显示屏上出现的常亮或常黑的小四方块,既模组坏死现象,其主要原因为显示屏所采用的接插件质量不过关。
死点是指显示屏上出现的常亮或常黑的单个点,死点的多少主要由管芯的好坏来决定。
6.有无色块
色块是指相邻模组之间存在较明显的色差,颜色的过渡以模块为单位了,引起色块现象主要是由控制系统较差,灰度等级不高,扫描频率较低造成的。
