各种车载电台接头资料图、手咪定义-适合无线电爱好者折腾

随著无线电收发机的演进，数据时代的来临，各种週边的相继推出以配合新型态的运用方式，相对的使我们常常必须在收发机上连接一些附加装置以便操控，最常见的莫过於电脑或TNC，或其它如自作的外接麦克风及各式小道具等，为了要使这些週边能顺利与机器相结合，我们必须了解机器上的每一个接头的接点所代表的功能。

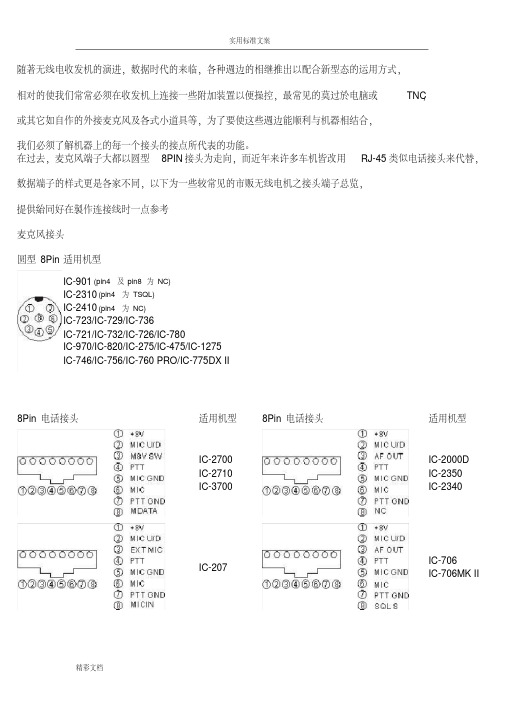

在过去，麦克风端子大都以圆型8PIN接头为走向，而近年来许多车机皆改用RJ-45类似电话接头来代替，数据端子的样式更是各家不同，以下为一些较常见的市贩无线电机之接头端子总览，提供紿同好在製作连接线时一点参考麦克风接头圆型8Pin 适用机型IC-901(pin4及pin8为NC)IC-2310(pin4为TSQL)IC-2410(pin4为NC)IC-723/IC-729/IC-736IC-721/IC-732/IC-726/IC-780IC-970/IC-820/IC-275/IC-475/IC-1275IC-746/IC-756/IC-760 PRO/IC-775DX II8Pin电话接头适用机型8Pin电话接头适用机型IC-2700 IC-2710 IC-3700IC-2000D IC-2350 IC-2340IC-207IC-706IC-706MK IIDATA端子ACC 1端子IC-723/IC-729/IC-729IC-721/IC-732/IC-726IC-275/IC-475/IC-1275IC-970/IC-820IC-780/IC-746/IC-756 IC-775DX II/IC-760 PRO1.NC2.GND3.SEND4.MOD5.AF6.SQL S7.13.8V8.ALC 1.ATV MIC2.ATV MIC GND3.SEND4.MOD5.AF6.SQL S7.13.8V8.ALC 1.RTTY2.GND3.SEND4.MOD5.AF6.SQL S7.13.8V8.ALC ACC 2 端子IC-723IC-729IC-736IC-721IC-726IC-732IC-780IC-756IC-775DX IIIC-7461.8V2.GND(同ACC 1之Pin2)3.SEND(同ACC 1之Pin3)4.BAND5.ALC(同ACC 1之Pin8)6.TPS7.13.8V(同ACC 1之Pin7) 1.8V 2.GND(同ACC 1之Pin2)3.SEND(同ACC 1之Pin3)4.BAND5.ALC(同ACC 1之Pin8)6.NC7.13.8V(同ACC 1之Pin7) 1.8V 2.GND(同ACC 1之Pin2)3.SEND(同ACC 1之Pin3)4.BAND5.ALC(同ACC 1之Pin8)6.TRV7.13.8V(同ACC 1之Pin7) 1.8V 2.GND(同ACC 1之Pin2)3.HF SEND(同ACC 1之Pin3)4.BAND5.ALC(同ACC 1之Pin8)6.144 MHz SEND7.13.8V(同ACC 1之Pin7)13Pin圆型接頭IC-970/IC-820DATA IC-275/IC-475/IC-1275AQS IC-706/IC-706MK IIACC1.MOD2.MOD GND3.ALC4.SQL(MAIN)5.ALC(MAIN)6.NC7.SEND8.U/D9.AF GND10.AF(SUB)11.NC12.SQL(SUB)13.13.8V 1.TX GND2.TX MOD3.MUTE4.CAC5.RX AF6.PTT7.SEND8.SEARCH9.RX GND10.CI-V11.NC12.RECV13.13.8V 1.8V2.GND3.HF SEND4.BDT(AT180)5.BAND6.ALC7.VHF SEND8.13.8VEY(AT180)10.FSKK(RTTY)11.MOD12.AF13.SQL S麦克风接头圆型8PIN接点图适用机型接点图适用机型FT707S/FT-ONE S FT-102 FT-77FT-980/FT-757II FT-767/FT-747FT-2700/FT-270 FT-770/FT-290II FT-690II/FT-790 FT-4700/FT-212 FT-712/FT-211 FT-711/FT-2311FT-3700/FT-3800 FT-3900 FT-4600FT-4800/FT-4900FT-5800FT-215/FT-715注意：此型无PTT端子FT-840/FT-850 FT-990/FT-1000FT-920/FT-847FT-1000MPVX-18PIN 电话接头适用机型6PIN 电话接头适用机型FT-2400FT-8100/FT-8000 FT-8500FT-900DATA 端子适用机型FT-8000FT-8100 FT-8500DATA 輸入端子阻抗10K 欧姆输入电压40mV(1200bps)输入电压 2.0V(9600bps) 9600bps DATA 輸出阻抗10K 欧姆输出电压500mV1200bps DATA 輸出阻抗10K 欧姆输出电压300mVPHONE JACK 适用机型Din 5PinFT-4600/FT-767CAT 端子CAT Din 6pin适用机型CAT D-Sub9pin适用机型FT-747FT-767FT-840FT-850FT-900FT-990FT-1000FT-920 CAT D-Sub9pin 适用机型CAT D-Sub9pin 适用机型FT-847FT-1000MPBAND DATA端子Din 8Pin 适用机型Din 8Pin 适用机型FT-747FT-767FT-840 FT-850 FT-900 FT-990 FT-1000FT-920FT-1000MPRTTY&PACKET端子RTTY PACKET 适用机型FT-990FT-1000FT-1000MPPKT&STBY端子PKT STBY 适用机型FT-847VX系列电脑连接线路适用於YAESU VX-1、VX-5、FT-50手机Q1 ~ Q4 =2N2222(NPN)，Q5 =Not Used，Q6 ~ Q7 =2N3906(PNP)D1、D3、D4 =1N914，D2 =1N751AR1、R2、R6、R7、R8 =47K，R3 =10K，R4 =12K，R5 =470K，R9、R10=100麦克风接头圆型8Pin 适用机型电话接头8Pin 适用机型TM-541/TM-701 TM-721/TM-731 TS-50/TS-60 TS-850/TS-870 TS-940/TS-950 TM-732/TM-733 TM-941/TM-942 TM-G707(Pin2为SP)TM-V7(Pin2为NC)DATA端子DATA端子DATA 6Pin 适用机型[td]TM-255/TM-455TM-733/TM-833TM-G707/TM-V713Pin DATA端子NC:未接线RTK:RTTY使用之端子GND:接地PSQ:SQL信号输出PKS:接线端DATA通信之PTT输入PKD:接线端之通信输入SS:无线机内部之STBY功能ANO:音频输出SMET:S讯号强度表输出SAF:副频之音频输出ACC:其它外接功能MAF:主频之音频输出MSQ:主频之SQL信号输出MSM:主频之S讯号强度表输出SSQ:副频之SQL信号输出SSM:副频之S讯号强度表输出端子功能表机型12345678910111213 TS-790SAFACCMAFGNDMSQMSMSSQGNDPKSSSMPKDGNDSS TS-850NCNCANOGNDPSQSMETNCGNDPKSNCPKDGNDSSTS-870NCNCANOGNDPSQSMETNCGNDPKSNCPKDGNDSSTS-940NCNCANOGNDNCNCNCGNDPKSNCPKDGNDSSTS-950SAFNCMAFGNDPSQSMETNCGNDPKSNCPKDGNDSS。

巧用Motorola常规车载台GM300的16芯接口二是否有这种情况，某一个单位早期采用150M频段的对讲机，但由种种原因而采用了400M频段的对讲机，从而是这二批对讲机不能进行正常的通信，而造成一定的损失，并带来管理的不利因素。

为此您可以采用以下方法，使以上情况得以解决。

注1：具体接线头定义请参考GM300通用16芯接口定义。

功能说明：电台A为400M频段对讲机，电台B为150M对讲机。

1.当电台A接收到载波时，产生CSQ信号去控制电台B的发射控制端PTT。

同时将接收到的音频信号送至电台B的调制输入端。

2.当电台B接收到载波时，产生CSQ信号去控制电台A的发射控制端PTT。

同时将接收到的音频信号送至电台A的调制输入端。

注2：在对讲机软件编程时请将，“接收是禁止发射”选中。

即时通信先锋巧用Motorola常规车载台GM300的16芯接口一有的时候，由于一些突发情况，急需一台中转台便于更好的进行工作。

利用Motorola常规车载台GM300二台，并且不需要任何元器件，可以构成一个简单的中转系统，并且工作可靠，可解燃眉之急。

具体实现方法如图所视：注：具体接线头定义请参考GM300通用16芯接口定义。

功能说明：电台A做为接收机，电台B做为发射机。

当电台A接收到载波时，产生CSQ信号去控制电台B的发射控制端PTT。

同时将接收到的音频信号送至电台B的调制输入端。

即时通信先锋写码器接口图（普及型）即时通信先锋Gm300写码口定义即时通信先锋Gp68有线复制电缆制作图即时通信先锋Gp88s有线复制电缆制作图即时通信先锋一种简易检测功率的辅助测试笔一种简易检测功率的辅助测试笔，是维修时的好帮手。

该电路将射频经检波电路和低通虑波器转换成直流电压，并用万用表电压档检测。

是维修发射通道的好帮手。

也是外出工作的一简单工具。

应用1：型号为Gp88的无线电对讲机，其天线部分是由一个弹簧片和外壳上的金属片接触。

由于旋上天线时的张力，常常会使弹簧片变形而导致空载，以至发射和接收出现故障。

常见天线接头介绍自从开始成为HAM，在倒腾车载苗子、手台外接天线、考虑装棒子这些问题中，常常遇到接口和馈线的选型方面的问题，特意整理了下网上淘来的这方面的介绍，供各位友台分享，希望有点帮助接头介绍接头型号说明现在我们将接头分有公头和母头公头即是“口母头即是“巧那么型号要如何组合呢，首先我们把常用的型号种类列出来：1、S L16接口；最早用于各种工程和早期的对讲机车载台中，该接口工艺简单，常用于普通的连线，优点是：结实耐用通。

2、L16接口；由SL16演变而来，该接口的防水防泄漏功能较好，现用于高端的机器中。

3、B NC接口；BNC接口又名为Q9,此接口拆装简易，现今用于监控、检测仪上等一些经常需要随时更换的设备上面。

4、TNC接口；由xx260、建伍378等年代的机器演变而来，现新出的机器已经不用了。

5、M OTO接口；是MOTOROLA公司为车载式电台设备研制的，曾流行过一个阶段，后多改为BNC接口，现仅存较老款的机器上才使用。

6、SMA接口；现阶段手持对讲机最常见的接口，已经很普遍下载（131.73 KB）2011-6-15 16:17下载（92.44 KB）2011-6-15 16:17★ ★ ★馈线常识★★★馈线参数下载（8.42 KB）2011-4-2 11:03业余操作一般限于小功率（小于100W）和低高频电压（小于1KV）。

通常不用考虑馈线的容量。

当使用功率超过100W的短波电台，则应选用较粗的馈线（例如一7）,以避免发热。

常见的同轴线有50欧、75欧、100欧三种标称阻抗。

业余通讯常用50 欧,虽然它的效率不是最高的。

在选定了馈线阻抗（50欧）以后,最关键的是选择馈线的粗细,例如50－3、50－5、50－7 等等。

通常根据期望的馈线衰耗和线路造价综合考虑。

具体的作法是这样的：1、首先估测需要的馈线长度，并结合所用频率、所处位置、天线用途（用于普通电台还是中继台）等，确定天馈系统的总增益。

之前，弄了一个DR140满世界的找手咪开始，加上，之前准备做“业余电台资料站”所收集的资料太多，才想起来，把常用车台与部分HF机，手咪接口定义，拿出来，共享给大家，本资料，分：英文、俄文、中文，俄文资料中资料是国内很少使用的一种格式，在我分离出有用的资料之前，需要时间，所以，只要我有时间就会把他分享出来，更新的，大家别急，大家要是需要，业余电台如：电路图与手册可以与我联系，我可以给大家找，中文资料都是在国内找的，英文资料源自，欧美HAM网站与官方网站，俄文资料源自俄罗斯HAM，所以，英文与俄文资料大家得自己找人
翻译，哈。

水平有限！
有错之处还请大家多多指教！
------------
2012.06.12.更新在“30楼”；本次更新主要，收集了“健伍”决大部分型号的机器手咪接口定义：

ANT：自动天线控制输出信号（12V，小电流的，用来控制自动天线）AMP+B：和ANT是类似的功能，只是它是用来控制外部设备（如大功率功放）的开关机信号。

BATT:电池的电源正极ACC：启动打火开关，一般是用来给主机一个可以开机的信号。

ILL：背景灯电源其它都是喇叭的接线。

汽车音响喇叭国际标准规格接线颜色区分表黄色BATTERY 12V+ (电瓶正极)红色IGNITION 12V+ (过钥匙正极)黑色GROUND 12V- (接地线负极)橙色ILLUMINATION 12V+ (小灯正极)蓝色ANT12V+ (天线激活正极)绿色TELE-MUTE 12V- (免持听筒负极)蓝白色AMP 12V+ (扩大机激活正极)灰色RF (+)前喇叭右边正极灰黑色RF (-)前喇叭右边负极白色LF (+)前喇叭左边正极白黑色LF (-)前喇叭左边负极紫色RR(+)后喇叭右边正极紫黑色RR(-)后喇叭右边负极绿色LR (+)后喇叭左边正极绿黑色LR (-)后喇叭左边负极增加部分车型插头接线说明：丰田：起亚赛拉图：日产尼桑：马自达普力马：东风本田：现代系列:定义:普力马的接线图:本田锋范USB线接口定义：北京现代IX35尾线定义：继续补充：新款斯巴鲁汽车音响电源端子标识类别端子颜色Speaker喇叭Front R+(FR+)前右喇叭（正）灰Front R－(FR－)前右喇叭（负）灰/黑Front L+(FL+)前左喇叭（正）白Front L－(FL－)前左喇叭（负）白/黑RearR+(RR+)后右喇叭（正）紫RearR-(RR-)后右喇叭（负）紫/黑RearL+(RL+)后左喇叭（正）绿RearL-(RL-)后左喇叭（负）绿/黑Power电源ACC车匙电源红B.U电瓶电源（长电）黄GND地线黑ILL.小灯线ILL.小灯线橙P.CONT功放控制P.CONT功放控制蓝/白ANT.CONT天线控制ANT.CONT天线控制蓝斯巴鲁2012款傲虎CD彩屏USBCD车机改家用CD机大插头：黄色：12V电源正极黑色：12V电源负极橙色：面板灯正极红色：ACC开关控制白色:左前喇叭正白/黑：左前喇叭负灰色：右前喇叭正灰/黑：右前喇叭负小插头：绿色：左后喇叭正绿/黑：左后喇叭负紫色：右后喇叭正紫/黑：右后喇叭负黑：面板灯负极改家用时黄、红、橙接12V电源正极，大、小插头中的黑色线接12V电源负极松下制造生产：斯巴鲁的开机画面：USB尾线30块一条：需要的请在下面地址拍：/item.htm?id=14699725076接上U盘中文显示：AUX输入和倒车视频输入，加上3.5接口转接线50块一套：需要的请在下面地址拍：/item.htm?id=14699765426插上设备背部照：AUX输入USB输入齐全了：视频输入实拍：接入摄像头电源喇叭线说明及家用接法：大插头：黄色：12V电源正极黑色：12V电源负极橙色：面板灯正极红色：ACC开关控制白色:左前喇叭正白/黑：左前喇叭负灰色：右前喇叭正灰/黑：右前喇叭负小插头：绿色：左后喇叭正绿/黑：左后喇叭负紫色：右后喇叭正紫/黑：右后喇叭负黑：面板灯负极改家用时黄、红、橙接12V电源正极，大、小插头中的黑色线接12V电源负极大量现货：。

常见天线接头介绍天线是电磁波的一种辐射和接收装置，用于将电磁波的能量从传输介质（如电缆）转化为自由空间中的辐射电磁波，或者将自由空间中的辐射电磁波转化为传输介质上的能量。

天线接头是将天线与其工作频段内的设备连接的接口，它的质量和性能直接影响着天线的工作效果。

1. SMA接头（SubMiniature version A）:SMA接头是一种小型的RF接头，常用于高频应用中，特别适用于微波领域。

它有两种形式，分别称为SMA-J（针）和SMA-K（孔）。

SMA接头的特点是接触可靠、耐腐蚀、可重复连接和可分离。

因此，在频率范围高达18GHz的应用中，SMA接头的使用非常普遍。

2.N型接头:N型接头是一种常用于射频和微波领域的接头。

它具有较大的尺寸，适用于高功率的应用。

N型接头用于频率范围从DC到11GHz的应用，常见于无线通信和广播系统中。

N型接头的特点是抗干扰性好、操作简便、连接牢固可靠。

3. BNC接头（Bayonet Neill–Concelman）:BNC接头是一种常见的低频电子信号接头，常见于低频信号传输和测试仪器中。

BNC接头使用两个固定销子进行连接，因此连接速度快、牢固可靠。

它广泛应用于电视、视频、监控和计算机网络等领域。

4. TNC接头（Threaded Neill–Concelman）:TNC接头是一种在射频和微波领域中常用的连接器。

它是BNC接头的改进型，具有类似的特点，但增加了螺纹连接机构，以提供更牢固的连接。

因此，TNC接头通常用于需要频繁连接和分离的应用中。

5. SMA-APC接头（Angle Polished Connector）:SMA-APC接头是一种应用于光纤通信领域的接头，常用于光纤设备间的连接。

它的光纤接触面经过斜面抛光，可以减少信号的反射损耗，提高光纤连接的质量。

SMA-APC接头具有精确的连接性能和稳定的连接质量，广泛应用于光纤通信系统中。

总结:天线接头是将天线与设备连接的接口，对天线的工作效果有直接影响。

详解音频接头，不要用错哦前段时间发表了几篇关于消防及工程方面的相关文章，接下来转入弱电相关的。

希望大家能够喜欢。

现在大家休闲娱乐基本离不开音乐，可是对与音乐设备的各种接口插头是否了解呢，今天就带领大家熟悉一下常见的各种接口及插头。

一. 3.5mm耳机接口这个比较常见而且经常用到的，大家比较熟悉，可是也有一些区别，相信在使用中可能也遇到了一些问题。

比如国标3.5mm定义美标3.5mm定义美标和国标的差别就在于最后两个的MIC和地线的位置不同，这也就导致了错位，然后在听音乐时就像在听卡拉OK伴奏一样，只有音乐没有人声，只有按住接听键才正常。

美标的中间三节隔离绝缘圈，一般是都是白色的。

而国标为了有所分别，一般是都是黑色的。

可以借鉴此方法来识别。

当然此接口也不局限于这一种设备，随着数码设备的发展，耳机接口不局限于此，现在可以插许多的设备了，比如拉卡拉，360360智键等等。

3.5mm接口设备二. 6.5mm接口（TRS接口）6.5mm的接口可能日常使用的不多，大多在专业设备上使用，此接口也有双胞胎，但仔细看还是很多的区别的。

6.5mm大二芯6.5mm大三芯这两个都是6.5mm的插头，但是区别就是在头部有两个或者一个绝缘隔离。

拆开后会发现端部有两个或者三个的接线点。

却别就在于传输方式。

顺便说下两种传输方式。

直接百科了。

发送端将信号调制成为对称的信号用双线发送，称为平衡发送；发送如采用单线（对应有参考电平），称为非平衡发送；接收端采用对称接收称为平衡接收；接收端采用非对称接收（单线接收对应一个基准电平）称接收为非平衡接收。

例如差动电路就是一种平衡方式。

平衡传输和非平衡传输的区别：平衡传输是指信号传输线的有两个输入端，一个地线。

不平衡传输是指信号传输线的有一个输入端，一个地线。

当有共模干扰存在时，由于平衡传输的两个端子上受到的干扰信号数值相差不多，而极性相反，干扰信号在平衡传输的负载上可以互相抵消，所以平衡电路具有较好的抗干扰能力。

序号名称种类图片备注1XLR接口（卡侬）三芯公卡侬、三芯母卡侬、五芯公母卡侬、六芯公母卡侬XLR—Cannon XSeries,Latch,Rubber俗称卡侬接头（Cannon）按金属针来确认“公”、“母”，带金属针的一端称为“公”卡农头，否则称为“母”卡农头，“公”、“母”配对吻合。

2 6.5MM接口6.35 大二芯、6.35 大三芯大二芯、大三芯，判定的标准是中间的音隔线.NP3X（neutrik 大三芯）音响系统各类接头33.5MM接头小三芯、小二芯接头比6.35mm接头尺寸小一号，耳机电脑音频接头4phoenix头（凤凰头）两口、三口、四口、八口等凤凰头5RCA头（莲花插头）因头部比较像莲花，故称“莲花头”，或称为“莲花插头”（英文名称为RCA接头）另有RCA插座配合使用RCA是RadioCorporation ofAmerican的缩写词，因为RCA接头由这家公司发明的。

主要用于传输数字音频信号和模拟视频信号。

6SPEAKON头（纽卡音箱接头）两芯、四芯或八芯纽卡（分插头、插座，成对配合使用）专业的音频插头，＋1－1用于连接全频，＋2－2用于低音，你可以连接到低音或全频后用一条很短的跳线和另一只音箱连接起来。

neutrikNL8(neutrik 八芯纽卡插座）7 BNC接口一种用于同轴电缆的连接器，全称是BayonetNutConnectorQ9接头和BNC在接口尺寸上有点差异，大体是一样的，也可以代用。

Q9国内用的比较多，BNC是国际标准，现在很多国内的Q9也都是BNC的标准来做的。

在不久的将来，就没人会说Q9了。

车机屁股连接线大集合（全集）天宝TB989：现代系列：新尼桑：五十菱：绅宝1：绅宝2：三凌1：三凌2：尼桑风神2324：陆虎1：陆虎2：凌志不带功放：车机屁股连接线大全注：转自广坛1.2002奥迪A4拆开法.接线图2.本田2.4CD接口图1：MAIN GND主机电源地2：N.C.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：N.C.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源3.别克君威引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用4.丰田海蛳5.歌乐CD接口歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：此主题相关图片如下：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出6.凌志ES3007.中道CD接口中道Nakamichi碟箱控制接口资料MD-45Z (MD主机)MF-41 (4碟CD碟箱)此主题相关图片如下：引脚----- 功能1----- ACC Control2----- BATT +12V3----- Digital GND4----- DSPSEL5----- Signal R6----- CD-Reset7----- Analog GND8----- Mute CD9----- Signal L10----- TXD11----- RXD12----- SCLK OUT13----- SCLK-IN8.丰田系列丰田大霸王9.福特系列：10。

接头型号说明
现在我们将接头分有公头和母头
公头即是“ J” 口
母头即是“ K” 口
那么型号要如何组合呢，首先我们把常用的型号种类列出来：
1、SL16接口；最早用于各种工程和早期的对讲机车载台中，该接口工艺简单，常用于
普通的连线，优点是：结实耐用通。

2、L16接口；由SL16演变而来，该接口的防水防泄漏功能较好，现用于高端的机器中。

3、BNC接口；BNC接口又名为Q9,此接口拆装简易，现今用于监控、检测仪上等一些经常需要随时更换的设备上面。

4、T NC接口；由马兰士260、建伍378等年代的机器演变而来，现新出的机器已经不用了。

5、M OT（接口；是MOTOROL公司为车载式电台设备研制的，曾流行过一个阶段，后多改为BNC接口，现仅存较老款的机器上才使用。

6、SMA接口；现阶段手持对讲机最常见的接口，已经很普遍。

SMA公头
