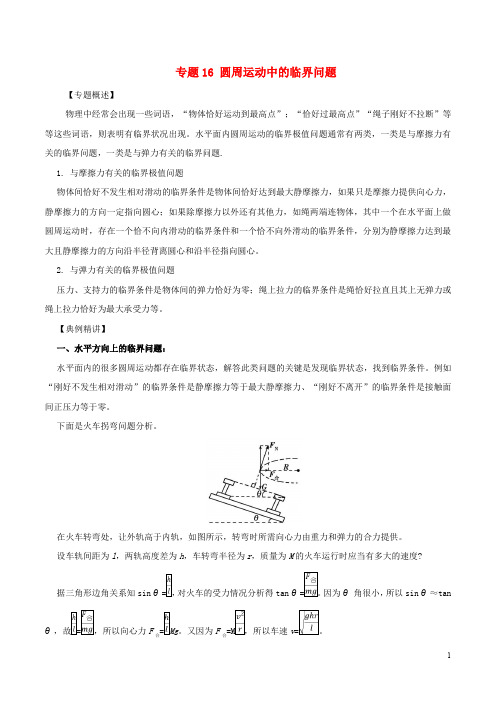

专题16 圆周运动中的临界问题【专题概述】物理中经常会出现一些词语，“物体恰好运动到最高点”；“恰好过最高点”“绳子刚好不拉断”等等这些词语，则表明有临界状况出现。

水平面内圆周运动的临界极值问题通常有两类，一类是与摩擦力有关的临界问题，一类是与弹力有关的临界问题. 1. 与摩擦力有关的临界极值问题物体间恰好不发生相对滑动的临界条件是物体间恰好达到最大静摩擦力，如果只是摩擦力提供向心力，静摩擦力的方向一定指向圆心；如果除摩擦力以外还有其他力，如绳两端连物体，其中一个在水平面上做圆周运动时，存在一个恰不向内滑动的临界条件和一个恰不向外滑动的临界条件，分别为静摩擦力达到最大且静摩擦力的方向沿半径背离圆心和沿半径指向圆心。

2. 与弹力有关的临界极值问题压力、支持力的临界条件是物体间的弹力恰好为零；绳上拉力的临界条件是绳恰好拉直且其上无弹力或绳上拉力恰好为最大承受力等。

【典例精讲】一、水平方向上的临界问题：水平面内的很多圆周运动都存在临界状态，解答此类问题的关键是发现临界状态，找到临界条件。

例如“刚好不发生相对滑动”的临界条件是静摩擦力等于最大静摩擦力、“刚好不离开”的临界条件是接触面间正压力等于零。

下面是火车拐弯问题分析。

在火车转弯处，让外轨高于内轨，如图所示，转弯时所需向心力由重力和弹力的合力提供。

设车轨间距为l ，两轨高度差为h ，车转弯半径为r ，质量为M 的火车运行时应当有多大的速度?据三角形边角关系知sin θ对火车的受力情况分析得tan θ因为θ角很小，所以sin θ≈tanθ F 合 。

又因为F 合v由于铁轨建成后h、L、R各量是确定的，故火车转弯时的车速应是一个定值，否则将对铁轨有不利影响，如:（1火车要挤压外侧车轨，外侧车轨受挤压发生形变产生弹力，补充不足的向心力。

（2）火车在弯道处的速度小于就要挤压内侧车轨，内侧车轨受挤压发生形变产生弹力，抵消一部分重力和支持力的合力。

典例1：铁路转弯处的弯道半径r是根据地形决定的。

圆周运动中的“临界问题”总结一、“绳”模型——“最高点处有临界，最低点时无选择”一轻绳系一小球在竖直平面内做圆周运动.小球“刚好”“恰好”过最高点的条件是：此时，只有小球的 提供向心力，即 ＝m rv 2，这时的速度是做圆周运动的最小速度，vmin ＝ . V= 是“绳”模型中小球能否顺利通过最高点继续做圆周运动的临界速度。

类此模型：竖直平面内的内轨道巩固1：游乐园里过山车原理的示意图如图所示。

设过山车的总质量为m =60kg ，由静止从斜轨顶端A 点开始下滑，恰好过半径为r=2.5m 的圆形轨道最高点B 。

求在圆形轨道最高点B 时的速度大小。

巩固2：杂技演员在做水流星表演时，用绳系着装有水的水桶，在竖直平面内做圆周运动，若水的质量m ＝0．5 kg ，绳长l=60cm ，求：(1)最高点水不流出的最小速率。

(2)水在最高点速率v ＝3 m ／s 时，水对桶底的压力．巩固3：公路在通过小型水库的泄洪闸的下游时，常常要修建凹形桥，也叫“过水路面”。

如图所示，汽车通过凹形桥的最低点时A ．车的加速度为零，受力平衡B ．车对桥的压力比汽车的重力大C ．车处于超重状态D ．车的速度越大，车对桥面的压力越小二、“杆”模型————“最高点处有临界，最低点时无选择” 一轻杆系一小球在竖直平面内做圆周运动，注意v=0和v=gr 两个速度。

①当v ＝0时，杆对小球的支持力 小球的重力；②当0<v <gr 时，杆对小球产生 力，且该力 于小球的重力；③当v ＝gr 时，杆对小球的支持力 于零；④当v >gr 时，杆对小球产生 力。

V= 是“杆”模型中杆对小球是“推”“拉”的临界。

类此模型：竖直平面内的管轨道.巩固4：如图所示，长为L 的轻杆一端有一个质量为m 的小球，另一端有光滑的固定轴O ，现给球一初速度，使球和杆一起绕O 轴在竖直平面内转动，不计空气阻力，则（ ）A.小球到达最高点的速度必须大于gLB .小球到达最高点的速度要大于0C.小球到达最高点受杆的作用力一定为拉力D.小球到达最高点受杆的作用力一定为支持力 三、“拱形桥”模型——“最高点处有临界”小球沿球面运动,轨道对小球只能支撑,而不能产生拉力.在最高点时，若小球与球面间弹力为零，则有 = ，v= 。

圆周运动中的临界问题1、在竖直平面内作圆周运动的临界问题⑴如图1、图2所示，没有物体支承的小球，在竖直平面作圆周运动过最高点的情况①临界条件：绳子或轨道对小球没有力的作用 v 临界＝Rg②能过最高点的条件：v ≥Rg ，当v ＞Rg 时，绳对球产生拉力，轨道对球产生压力。

③不能过最高点的条件：v ＜v 临界（实际上球没到最高点时就脱离了轨道）。

⑵如图3所示情形，小球与轻质杆相连。

杆与绳不同，它既能产生拉力，也能产生压力①能过最高点v 临界＝0，此时支持力N ＝mg②当0＜v ＜Rg 时，N 为支持力，有0＜N ＜mg ，且N 随v 的增大而减小 ③当v ＝Rg 时，N ＝0④当v ＞Rg ，N 为拉力，有N ＞0，N 随v 的增大而增大例1 （99年高考题）如图4所示，细杆的一端与一小球相连，可绕过O 的水平轴自由转动。

现给小球一初速度，使它做圆周运动。

图中a 、b 分别表示小球轨道的最低点和最高点，则杆对球作用力可能是 （ ）A 、a 处为拉力，b 处为拉力B 、a 处为拉力，b 处为推力C 、a 处为推力，b 处为拉力图 1v 0图2图 3D 、a 处为推力，b 处为推力例2 长度为L ＝0.5m 的轻质细杆OA ，A 端有一质量为m ＝3.0kg 的小球，如图5所示，小球以O 点为圆心在竖直平面内做圆周运动，通过最高点时小球的速率是2.0m ／s ，g 取10m ／s 2，则此时细杆OA 受到 （ ）A 、6.0N 的拉力B 、6.0N 的压力C 、24N 的拉力D 、24N 的压力例3 长L ＝0.5m ，质量可以忽略的的杆，其下端固定于O 点，上端连接着一个质量m ＝2kg 的小球A ，A 绕O 点做圆周运动（同图5），在A 通过最高点，试讨论在下列两种情况下杆的受力：①当A 的速率v 1＝1m ／s 时 ②当A 的速率v 2＝4m ／s 时2、在水平面内作圆周运动的临界问题在水平面上做圆周运动的物体，当角速度ω变化时，物体有远离或向着圆心运动的（半径有变化）趋势。

§4.5圆周运动中的临界问题【学习目标】1.熟练处理水平面内的临界问题2.掌握竖直面内的临界问题【自主学习】一．水平面内的圆周运动例1： 如图5—1所示水平转盘上放有质量为m 的物快，当物块到转轴的距离为r 时,若物块始终相对转盘静止，物块和转盘间最大静摩擦力是正压力的μ倍，求转盘转动的最大角速度是多大？拓展：如o 点与物块连接一细线，求当①ω1=r g 2μ时，细线的拉力T 1 ②ω2=rg23μ时，细线的拉力T 2注：分析物体恰能做圆周运动的受力特点是关键二．竖直平面内圆周运动中的临界问题图5—2甲 图5—3甲 1． 如图5—2甲、乙 所示，没有支撑物的小球在竖直平面作圆周运动过最高点的情况 ○1临界条件 ○2能过最高点的条件 ，此时绳或轨道对球分别产生______________ ○3不能过最高点的条件 2． 如图5—3甲、乙所示，为有支撑物的小球在竖直平面做圆周运动过最高点的情况 竖直平面内的圆周运动，往往是典型的变速圆周运动。

对于物体在竖直平面内的变速圆周运动问题，中学阶段只分析通过最高点和最低点的情况，并且经常出现临界状态，下面对这类问题进行简要分析。

○1能过最高点的条件 ，此时杆对球的作用力○2当0<V<gr 时，杆对小球 ，其大小 当v=gr 时，杆对小球当v>gr 时，杆对小球的力为 其大小为____________ 讨论：绳与杆对小球的作用力有什么不同？例2．长度为L=0.50m的轻质细杆OA，A端有一质量为m=3.0kg的小球，如图5—4所示，小球以O点为圆心在竖直平面内做圆周运动，通过最高点时小球的速率是 2.0m/s，（g=10m/s2）则此时细杆OA受的（）A. 6.0N的拉力B. 6.0N的压力C.24N的压力D. 24N的拉力【针对训练】1．汽车与路面的动摩擦因数为 ，公路某转弯处半径为R（设最大静摩擦力等于滑动摩擦力）问：若路面水平，汽车转弯不发生侧滑，汽车最大速度应为多少？2．长为L的细绳，一端系一质量为m的小球,另一端固定于某点，当绳竖直时小球静止，现给小球一水平初速度v，使小球在竖直平面内做圆周运动，并且刚好过最高点，则下列说法中正确的是：（）A.小球过最高点时速度为零B.小球开始运动时绳对小球的拉力为mLv2C.小球过最高点时绳对小的拉力mgD.小球过最高点时速度大小为gL3.如图5—5所示，细杆的一端与小球相连，可绕过O点的水平轴自由转动，先给小球一初速度，使它做圆周运动。

圆周运动中的临界问题一、水平面内圆周运动的临界问题关于水平面内匀速圆周运动的临界问题，涉及的是临界速度与临界力的问题，具体来说，主要是与绳的拉力、弹簧的弹力、接触面的弹力和摩擦力有关。

1、与绳的拉力有关的临界问题例1 如图1示，两绳系一质量为kg m 1.0=的小球， 上面绳长m l 2=，两端都拉直时与轴的夹角分别为o30与o45，问球的角速度在什么范围内，两绳始终张紧，当角速度为s rad /3时，上、下两绳拉力分别为多大？2、因静摩擦力存在最值而产生的临界问题 例2 如图2所示，细绳一端系着质量为kg M 6.0= 的物体，静止在水平面上，另一端通过光滑小孔吊着 质量为kg m 3.0=的物体，M 的中心与圆孔距离为m 2.0并知M 与水平面间的最大静摩擦力为N 2，现让此平面 绕中心轴匀速转动，问转动的角速度ω满足什么条件 可让m 处于静止状态。

（2/10s m g =）3、因接触面弹力的有无而产生的临界问题二、竖直平面内圆周运动的临界问题对于物体在竖直平面内做变速圆周运动，中学物理中只研究物体通过最高点和最低点的情况，并且也经常会出现临界状态。

1、轻绳模型过最高点如图所示，用轻绳系一小球在竖直平面内做圆周运动过最高点的情况，与小球在竖直平面内光滑轨道内侧做圆周运动过最到点的情况相似，都属于无支撑的类型。

临界条件：假设小球到达最高点时速度为0v ，此时绳子的拉力（轨道的弹力）C图1图2刚好等于零，小球的重力单独提供其做圆周运动的向心力，即rvm mg 20=，gr v =0，式中的0v 是小球过最高点的最小速度，即过最高点的临界速度。

（1）0v v = （刚好到最高点，轻绳无拉力）（2）0v v > （能过最高点，且轻绳产生拉力的作用） （3）0v v < （实际上小球还没有到最高点就已经脱离了轨道） 例4、如图4所示，一根轻绳末端系一个质量为kg m 1=的小球， 绳的长度m l 4.0=， 轻绳能够承受的最大拉力为N F 100max =， 现在最低点给小球一个水平初速度，让小球以轻绳的一端O 为 圆心在竖直平面内做圆周运动，要让小球在竖直平面内做完整的圆周运动且轻绳不断，小球的初速度应满足什么条件？（10m g =2、轻杆模型过最高点如图所示，轻杆末端固定一小球在竖直平面内做圆周运动过最高点的情况，与小球在竖直放置的圆形管道内过最到点的情况相似，都属于有支撑的类型。

圆周运动中的临界问题圆周运动中的临界问题的分析方法:首先明确物理过程，对研究对象进行正确的受力分析，然后确定向心力，根据向心力公式列出方程，由方程中的某个力的变化与速度变化的对应关系，从而分析找到临界值． 一、竖直面内圆周运动的临界问题(1)如图所示，没有物体支撑的小球，在竖直平面做圆周运动过最高点的情况： 特点：绳对小球，轨道对小球只能产生指向圆心的弹力 ① 临界条件：绳子或轨道对小球没有力的作用：mg=mv 2/R →v 临界=（可理解为恰好转过或恰好转不过的速度）即此时小球所受重力全部提供向心力 注意1能过最高点的条件：v ≥，当v ＞时，绳对球产生拉力，轨道对球产生压力．2不能过最高点的条件：v ＜V 临界（实际上球还没到最高点时就脱离了轨道做斜抛运动） 【例题1】如图所示，半径为R 的竖直光滑圆轨道内侧底部静止着一个光滑小球，现给小球一个冲击使其在瞬时得到一个水平初速v 0，若v 0≤，则有关小球能够上升到最大高度（距离底部）的说法中正确的是（ ）A、一定可以表示为 B 、可能为 C 、可能为R D 、可能为R答案：BC【延展】汽车过拱形桥时会有限速，也是因为当汽车通过半圆弧顶部时的速度时，汽车对弧顶的压力F N =0，此时汽车将脱离桥面做平抛运动， 因为桥面不能对汽车产生拉力．【例5】如图所示，赛车在水平赛道上作900转弯，其内、外车道转弯处的半径分别为r1和r2，车与路面间的动摩擦因数和静摩擦因数都是μ．试问：竞赛中车手应选图中的内道转弯还是外道转弯？在上述两条弯转路径中，车手做正确选择较错误选择所赢得的时间是多少？分析:赛车在平直道路上行驶时，其速度值为其所能达到的最大值，设为v m。

转弯时，车做圆周运动，其向心力由地面的静摩擦力提供，则车速受到轨道半径和向心加速度的限制，只能达到一定的大小．为此，车在进入弯道前必须有一段减速过程，以使其速度大小减小到车在弯道上运行时所允许的速度的最大值，走完弯路后，又要加速直至达到v m。
