红四矿井+295m西翼回风石门（一）掘进作业规程第一章概况第一节概述1、巷道名称本（作业规程）掘进的巷道为红四矿井+295m西翼回风石门（一）。
2、掘进的目的及用途煤炭生产过程中用于通风巷道。
3、巷道性质、总工程量及服务年限巷道设计坡度：+3‰巷道设计长度：888m；服务年限：与矿井设计年限相同。
4、预计开、竣工时间开工日期：2014年9月5日（以发包人签发的开工报告为准）竣工日期：2015年1月5日（以实际开工日期顺延工期）合同工期总日历天数120天5、巷道设计图附图：巷道平、剖面设计图巷道巷道断面设计图第二节编写依据1、设计图纸及与地质资料及已审批的《施工组织设计》等其它相关资料；2、《矿山井巷工程施工及验收规范》（GBJ213-90）；3、《煤矿测量规范》（GBJ50026-93）；4、《煤矿安全规程》（2011年版）；5、《井工煤矿掘进作业规程》；6、《煤矿井巷工程质量验收规范》（GB50213-2010）；7、《煤矿井巷工程施工规范》（GB50511-2010）；8、《钢筋混凝土工程施工及验收规范》；9、《煤炭建设工程质量技术资料管理规定与评级办法》(煤规字<1999>第34号)10、与本工程有关的国家及部颁现行国家标准、规范，行业或地方标准、规范；各种技术规范、规程、规定及国家法律和行政法规等；红四矿井+295m西翼回风石门（一）掘进作业规程第二章地面相对位置及地质情况第一节地面相对位置及邻近采区开采情况1.工程概况红四矿井位于宁夏回族自治区东北部，隶属银川市兴庆区管辖。
红四矿井西南距银川市约40公里，东距内蒙古自治区鄂托克前旗约60公里，南距临河镇约20公里。
井田位于毛乌素沙漠西南边缘，属侵蚀性丘陵地貌，全区无基岩出露，全部被第四系及古近系地层所覆盖。
地势西低东高，海拔1100～1250m。
东部较平坦，植被较多，有少量随季风流动的垄状及新月状砂丘；西部地形高低起伏不定，为典型的红土冲沟地貌，沟壑发育，地形支离破碎。
《煤矿石门揭煤管理规范》1、石门揭煤（包括主石门、采区内部小石门、反眼等），都必须编制石门揭煤防突设计报矿务局审批，设计的内容符合《防治煤与瓦斯突出规定》、《煤矿瓦斯抽采达标暂行规定》和《煤矿安全规程》的有关规定。
2、石门揭任何一层煤层，均必须编制专门安全技术措施，报矿总工程师批准。
3、涌山煤矿、沿沟煤矿的二、五、八1煤层，沿沟煤矿30采区的一煤层，仙槎煤业的八1煤层，东方红煤矿的八1、上煤组煤层必须编制抽放设计，预抽煤层瓦斯。
采取预抽煤层瓦斯防突措施的揭煤工作面，在措施效果检验前，必须对工作面突出危险性进行预评估，预评估无突出危险，方可对防突措施进行效果检验。
4、采取预抽煤层瓦斯防突措施，连续抽放时间不得少于3个月，瓦斯抽采量必须达到抽采达标的规定。
要大力开展煤层瓦斯抽采增透技术和煤体固化防突技术的攻关，强突煤层必须采用煤体固化技术。
5、石门揭煤的实施全过程，包括编制设计、制定措施、措施落实、验收、协调指挥等，由矿总工程师负责。
设计措施有无及落实到位情况的检查验收和向局汇报，由安全副矿长负责。
6、石门揭煤经局验收的煤层，必须有矿山救护队参加，放炮地点及撤人范围由矿总工程师决定并在揭煤措施中明确。
7、严格执行石门揭煤向矿务局汇报和局、矿两级现场验收制度：（1）涌山煤矿、沿沟煤矿二、五、八1煤层，沿沟煤矿30采区的一煤层，仙槎煤业的八1煤层，东方红煤矿的八1、上煤组煤层，石门揭煤防突效果检验除执行《防治煤与瓦斯突出规定》第73条“采用钻屑瓦斯解吸指标法预测石门揭煤工作面突出危险性”外，还必须测定煤层残余瓦斯含量。
以上煤层石门揭煤，必须执行局、矿两级验收制度，其它煤层石门揭煤执行矿验收制度。
（2）石门揭煤操作程序：a、执行局、矿两级验收的煤层，石门揭煤措施工程施工完成后，由矿安全副矿长组织对照揭煤措施现场进行验收（至少要有1名副总以上领导带队），填写验收表，符合揭煤要求由安全副矿长签署意见传局调度室，并由安全副矿长向局调度室及局通风副总（或通风处长）汇报，请求局进行验收，局通风、安全人员到现场进行验收后，填写验收表并签署验收意见，交局调度室和矿总工程师。
煤矿防突专用回风巷管理制度第一条采区回风巷和区段回风石门是专用回风巷。
第二条专用回风巷不得用于行人，不得进行生产采掘及钻探作业，不得用于运料、运煤，不得安设任何电气设备。
第三条所有通往专用回风的入口必须设置栅栏，并悬挂警示牌，活动栅栏门必须上锁，由通风区负责管理。
第四条专用回风巷严禁人员随意进入；如果人员因检查或工作需要必须进入专用回风巷，必须向调度室进行汇报。
进出专用回风巷时电话报告调度室，经调度室批准后方可进入。
第五条进入专用回风巷人员一次不得低于两人，其中至少有一人携带便携式甲烷报警仪；一旦瓦斯超过0.5%人员必须立即撤离专用回风巷。
第六条在采煤工作面割煤，煤巷掘进工作面放炮、割煤、施工防突措施孔、恢复通风期间严禁人员进入专用回风巷。
第七条信息中心负责在各个进入专用回风的入口安装人员定位系统并严格考核。
第八条人员进入专用回风后要注意观察自己的人员定位标识卡，一旦发现下列情况必须按照人员定位标识卡指示去做。
人员定位标识卡黄灯闪烁，收到寻呼信号人员须立刻向调度室回电话。
人员定位标识卡红灯闪烁，收到寻呼信号须立刻撤离专用回风，撤离到最近进风巷道。
第九条人员从专用回风出来后必须电话告知调度室，对于不按规定进入专用回风巷人员记“三违”一次。
第十条在专用回风巷进行巷道维护、修接管路、风泵排水等作业时。
必须制定专项安全技术措施，报于总工程师审批，并按措施严格执行。
第十一条所有通往专用回风巷的主要风门，必须安装风门连锁装置，反向风门必须处于常闭状态。
严禁两道风门同时打开，防止造成风流短路。
第十二条通风区定期派人对专用回风巷进行巡检，防止因回风巷失修引起用风地点风量不足，确保巷道失修率不超过矿相关要求。
生产科应根据巷道失修情况，定期安排队伍对专用回风巷内巷道进行维护整改。
第十三条在专用回风巷内进行作业时，作业所需的物料必须码放整齐，严禁影响风量、风速。
第十四条专用回风巷必须采用不燃性材料支护。
第十五条专用回风巷内必须按《煤矿安全规程》要求安装全量程或高低浓甲烷传感器及风速传感器，传感器安装地点、位置、报警值、断电值、断电范围等应符合相关规定要求。
18101回采工作面作业规程编制：刘军总工：乐杰矿长：吴西云贵州省普安县补者煤矿 2007年10月目录第一章工作面概况 (2)第二章采煤方法、回采工艺 (3)第三章顶板管理与支护说明 (4)第四章爆破说明书 (6)第五章主要生产系统 (7)第六章劳动组织 (10)第七章主要经济技术指标 (11)第八章安全制度 (12)第九章安全技术措施 (16)第一章工作面概况一、工程概况1、编制依据本作业规程依据矿井设计和《煤矿安全规程》进行编制。
2、工作面位置及地表情况18101回采工作面位于主平峒以西至井田西部边界，上部未采动，下部是1811工作面采空区，上覆c17采空区，工作面平均走向长度346m，平均倾斜长度42m，井上下垂直距离191m，对应地表为旱地和山坡。
二、地质构造及煤层赋存情况从本工作面运输顺槽及回风顺槽揭露情况表明，该工作面地质条件简单，未发现断裂构造和大的褶曲构造。
煤层赋存情况较稳定，煤层厚度0.7～1.5m，平均1.0m，平均倾角7°。
三、煤层顶底板情况伪顶：砂质泥岩、炭质泥岩，易垮落。
直接顶：粉沙岩，或砂质泥岩，上覆17#煤采空区冒落层。
老顶：岩性主要为粉砂岩，深灰色、坚硬、含炭化植物化石，贝壳断口，f：11～14。
直接底：粉沙岩，灰色、夹粉沙岩条带及菱铁矿，波状结理。
(见煤层顶底板柱状图)四、水文地质18101工作面水文地质简单，局部有少量砂岩裂隙水，对工作面开采影响不大，但因工作面距地面较近，雨季时，地表水会渗入井下，对工作面开采会带来影响，因此要做好巷道的疏水工作。
五、瓦斯地质2006年度矿井瓦斯等级鉴定为高瓦斯，矿井相对瓦斯涌出量17.69m3/t，矿井绝对瓦斯涌出量3.93m3/min。
六、煤尘及煤炭自燃发火情况18＃煤层自燃倾向性等级为Ⅱ类，煤尘无爆炸性。
七、工作面煤炭储量本工作面走向长度320m，倾斜长度42m，采高1m，煤层容重1.47t/m3，扣除风井及上山保安煤柱宽70 m，可采储量为1.54万t。

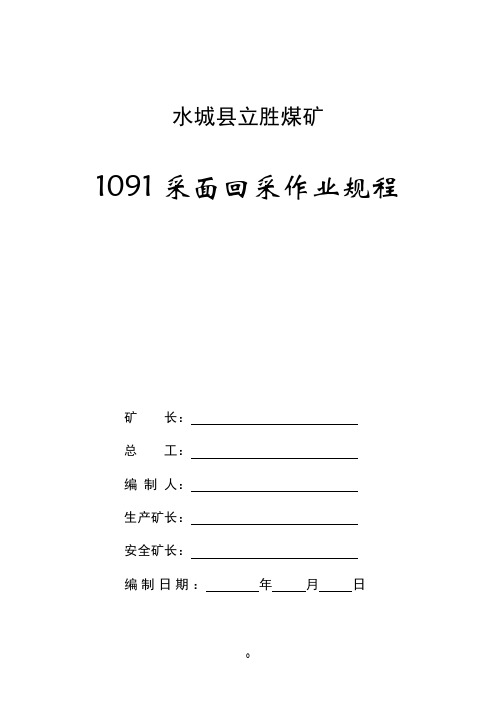

水城县立胜煤矿1091采面回采作业规程矿长：总工：编制人：生产矿长：安全矿长：编制日期：年月日第一章：工程概况一、采面名称：1091回采工作面二、地理位置：相邻的采掘关系1、工作面位置与邻近关系。
工作面北临1093顺槽，上连1091回风巷，下接1091顺槽，南至1091上山为界，开采标高为+1560至+1510m，下方为11#煤层，垂距20m，已经开采完毕。
2、地面投影位置工作面对应地表位于黄泥山地，有植被、少量民居，无河流在上，开采垂深在90m以上。
3、工作面开采对地表建筑物，主要井巷及其它方面的影响。
工作面开采对应地表建筑物，在开采时有少量的影响，但是已经在搬迁，对9#煤层上面的1560集中回风巷将存在一定影响，要加强对它的维护。
三、预计开工日期：2009年8月15日。
预计竣工日期：2009年12月15日。
总工期：4个月。
第二章：地质说明书一、巷道布置图：见附图。
二、煤层柱状图：见附图。
三、采面特征表：四、开采技术条件1、瓦斯根据《贵州水城煤田红卫矿区保华井田精查报告》，全区各煤层瓦斯含量较高。
煤层瓦斯含量一般在5～18m3/t。
煤的自然瓦斯成分以沼气为主，一般90%左右。
本井田按有煤与瓦斯突出危险性矿井设计，在建设和生产中应加强矿井通风管理和瓦斯预测预报工作，保证通风系统的安全可靠、有效，严格执行《煤矿安全规程》（2006）的有关规定。
2、煤尘爆炸性：根据贵州省六枝工矿（集团）恒达勘察设计有限公司2007年8月提供的《贵州省水城县南开乡立胜煤矿煤尘爆炸性鉴定报告》，9号煤层有爆炸性。
3、煤层自燃：根据贵州省六枝工矿（集团）恒达勘察设计有限公司2007年8月提供的《贵州省水城县南开乡立胜煤矿煤层自燃倾向性鉴定报告》，9号煤层自燃倾向等级为Ⅱ类，即自燃煤层。
4、煤(岩)与瓦斯(C02)突出危险性：井田范围内已作煤与瓦斯突出鉴定，11#煤是突出煤层，9#煤在安全防护的前题下开采。
5、地温：区内未发现地温异常区，地温正常。
关于作业规程（措施）编制、审批及贯彻执行的规定一、作业规程、措施的编制1、作业规程是煤矿三大规程之一，作业规程是采掘工作面施工的依据，必须严格遵照执行。
所有采掘工作面施工前必须编制作业规程，严禁无规程施工。
2、作业规程（措施）必须按技术科下发的统一格式进行编制，否则，对有关单位主管技术员罚款50元。
作业规程要具有科学性、针对性，真正起到促进技术进步，指导安全生产，提高经济效益的作用；要积极采用行之有效的新技术、新工艺、新设备、新材料和现代化管理技术；坚持正规作业、循环作业、保证安全、提高效率。
3、作业规程（措施）编制之前，必须具备下列文件：（1）矿总（副总）工程师审批下发的施工设计或生产技术业务联系单；（2）经过审批的开拓延深设计、采区设计、区段设计或单项工程设计等；（3）经过审批的该区域地质说明书或地质预报书。
4、编制作业规程时，必须以安全规程、操作规程、工种岗位责任制为依据，并参照有关的安全技术管理制度和资料。
如：工作面交接班制度，工程质量验收制度，巷道维修制度，采掘机电设备维修制度，瓦斯、煤尘管理制度，放炮和瓦斯检查制度，通风安全监测仪表使用维护制度，以及临近采区、同一煤层、相邻巷道的矿压观测资料等。
5、作业规程与安全规程、操作规程、工种岗位责任制的关系：（1）凡安全规程明文规定要求在作业规程中作出规定的都必须在作业规程中予以规定；（2）凡安全规程、操作规程、工种岗位责任制无规定，而在作业中必须明确规定的内容，必须在作业规程或安全措施中明确规定；（3）凡属安全规程、操作规程、工种岗位责任制中已明文规定且又属作业中必须明确贯彻执行的条文，在作业规程中必须写清该条文的具体内容。
6、以下各工程，可视为一个单项工程纳入一个作业规程编制。
（1）水平运输大巷；（2）总回风巷；（3）采区进风石门；（4）采区回风石门；（5）轨道上（下）山和上（下）部车场及附属峒室；（6）运输上（下）山、通道和附属峒室；（7）通风和行人上（下）山及附属峒室；（8）采区煤仓；（9）岩石集中巷及与之关联的联络巷道；（10）岩石轨道巷及与之关联的联络巷道；（11）同一回采工作面的风巷、机巷、开切眼、轨道巷及联络巷道；（12）安技措专项工程等。
第一章概况 (3)第一节概述 (3)第二节编制依据 (3)第二章地面位置及地质情况 (4)第一节地面相对位置及邻近采区开采情况 (4)第二节煤（岩）层赋存特征 (4)第三节地质构造 (5)第四节水文地质 (6)第三章巷道布置及支护说明 (7)第一节巷道布置 (7)第二节支护设计 (8)第四章施工工艺 (17)第一节施工方法 (17)第二节机掘作业 (18)第三节装、运岩(煤)方式 (19)第四节管线及轨道敷设 (20)第五节设备及工具配备 (21)第五章生产系统 (23)第一节通风 (23)第二节压风 (25)第三节综合防尘 (25)第四节防灭火 (26)第五节安全监测 (27)第六节供电 (27)第七节排水 (27)第八节运输 (28)第九节通讯 (28)第六章劳动组织及主要技术经济指标 (29)第一节劳动组织 (29)第二节循环作业 (29)第三节主要技术经济指标 (30)第七章安全技术措施 (31)第一节施工准备 (31)第二节“一通三防”管理 (32)第三节顶板管理 (33)第四节防治水管理 (35)第五节锚网索喷支护安全管理 (39)第六节机电管理 (39)第七节运输管理 (42)第八节文明施工要求 (51)第九节质量保证体系 (52)第八章灾害预防及避灾路线 (53)第一节灾害预防措施 (53)第二节避灾路线 (58)第一章概况第一节概述一、巷道名称本《作业规程》掘进的巷道为回风上山石门。
二、掘进目的及巷道用途掘进目的是为了满足矿井投产后的通风需要，巷道主要用于矿井通风系统。
三、巷道设计长度及服务年限巷道设计长度：回风上山石门60.46m（按照+12°30′掘进施工），129.8m （按照+0°掘进施工）。
服务年限：同矿井服务年限四、预计开、竣工时间本掘进工作面自2015年6月下旬开工，预计2015年10月份竣工。
第二节编制依据一、设计说明书及批准时间设计说明书名称为《新疆昌吉市菏泽腾达矿业有限责任公司采煤方法改造专项设计说明书》。
第一章、工程概况一、矿井概况、+1098回风石门掘进工作面情况(一)矿井概况晴隆县中营镇仁禾煤矿为“五证”齐全的生产矿井，设计生产能力30万吨／a，为瓦斯矿井（M04在+1110M水平以上无突出危险性）。
井田面积1.357km2,开采煤层11层（M04、M05、M7、M8、M10、M14、M23、M24、M25、M28、M29），平硐、暗斜井开拓，并列式通风。
矿井划分为上、下煤组进行开采，上煤组为4、5、7、8、10、14号煤层，下煤组为23、24、25、28、29号煤层。
先采上煤组，后采下煤组。
上、下煤组之间采用石门联络，各煤层之间采用正、反石门联络，联合布置，分煤层开采。
上煤组划分为一个水平，两个采区进行开采。
水平标高+1099m。
+1099m标高以上为一采区，+1099m标高以下为二采区；下煤组划分为两个水平，三个采区进行开采。
水平标高+1099m、+883m。
下煤组+1099m标高以上为三采区，+1099-＋883m标高为四采区，+883m标高以下为五采区；采区分界线以水平标高为界；开采顺序为先采上煤组，后采下煤组；上煤组先采一采区，后采二采区，区段下行式开采。
同一区段内先采4号煤层，后采5、7、8、10、14号煤层。
晴隆县中营镇仁禾煤矿构造复杂程度属中等型。
晴隆县中营镇仁禾煤矿水文地质条件为中等型。
根据2011年～2013年《矿井瓦斯等级鉴定报告》的批复，晴隆县中营镇仁禾煤矿为瓦斯矿井。
矿区无冲击地压现象。
本矿属地温正常型矿井。
(二)+1098回风石门掘进工作面情况根据《仁禾煤矿开采方案设计》，+1098回风石门是一采区+1098回风大巷和10404运输巷的专用回风巷道。
《+1098回风石门掘进工作面作业规程》所涉及的工程：+1098回风石门48m。
+1098回风石门开口于回风下山落平处测点C5，其开口中心点坐标如下：X=2883976.349m，Y=35508981.014m，Z=+1097.700m。
前言编制依据：1.国家安全生产监督管理总局令第19号《防治煤与瓦斯突出规定》；2.国家安全生产监督管理总局令第29号《煤矿安全规定》（2010年版）；3.《煤矿井工开采通风技术条件》（AQ1028—2006）；4.《煤矿瓦斯抽采基本指标》（AQ1026—2006）；5.《煤矿瓦斯抽放规范》（AQ1027—2006）；6.《煤矿井下煤层瓦斯压力的直接测定方法》（AQ/T1047—2007）；7.《煤层瓦斯含量井下直接测定方法》（AQ1066—2008）；8.《预抽回采工作面煤层瓦斯防治煤与瓦斯突出措施效果检验方法》（MT/T 1037-2007）；9.《矿井瓦斯涌出量预测方法》（AQ1018—2006）；10.《煤矿井下粉尘综合防治防治技术规范》（AQ1020—2006）；11.《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029—2006）；12.矿井相关资料。
第一章工程概况根据巷道设计，采区回风巷施工a1#导线点至点前3m，现迎头遇断层，根据4月21日施工完毕的3个超前地质孔资料分析，该断层为正断层，倾角84°，走向6°，落差约9m。
现迎头按3°穿层施工，预计施工8m，拐弯施工3米时将揭穿煤层，为保证揭煤作业安全，防止煤与瓦斯突出事故，编制本措施，防突队必须严格贯彻执行一、工作面位置及周围开采基本情况：采区回风巷设计从（x=2941257.449m,y=35515101.009m,z=1720.485m）为开门中，先270°方位、0°坡度往西施工8m。
后到达设计c2#导线点，再从设计c2#导线点按180″方位、0°坡度施工10m。
该工作面为矿井16煤层采区回风巷，在施工范围内右侧为采区回风石门（与该巷留有8m煤柱），西侧为11601回风巷（与该巷留有5m煤柱）上部15各煤层已开采，下部17煤层尚未布置采掘活动，该巷道对应地表无建筑物，无公路等公共设施，地形为高山陡坡，沟壑纵横，属高山山地地貌，因此不存在对地面设施影响现象。
编号：J1－2004－029华源矿业有限责任公司掘进工作面作业规程工作面名称：新四采回风石门施工单位：掘进一区编制人：刘凤河区队长：杨进泉批准人：张灿君编制日期: 2004年10月28日执行日期:2004年11月02日第一节概述一、巷道名称本《作业规程》掘进的巷道为新四采回风石门。
二、掘进目的及巷道用途掘进目的是为形成新四采生产系统，满足新四采的通风、行人、送料、管线敷设的需要。
三、巷道设计长度及服务年限巷道设计长度：新四采回风石门：80（平距），全长约80m。
服务年限：5个月。
四、预计开、竣工时间经矿有关领导研究决定，本掘进工作面自2004年10月底开工，预计2004年12月中旬竣工。
第二节编写依据一、采区设计说明书及批准时间采区设计说明书名称为《－210四采采区设计说明书》，批准时间为2004年01月10日。
二、地质说明书及批准时间地质说明书名称为《新四采回风石门工作面掘进地质说明书》，批准时间为2004年10月11日。
三、矿压观测资料：断层附近围岩应力集中。
第二章地面相对位置及地质水文情况第一节地面相对位置及邻近采区开采情况地面相对位置及邻近采区开采情况表表一待掘巷道地面相对位置位于磁莱铁路线以东600米农田，掘进后对地面无影响。
地面标高+175.2m～+176.6m。
待掘巷道井下位于四采区中部。
第二节煤（岩）层赋存特征一、煤(岩)层产状、厚度、结构、坚固性系数、层间距新四采回风石门位于五层煤底板粉砂岩与二层煤之间，从五层煤底板板为粉砂岩穿层至二层煤,层间距约22米。
二、煤层瓦斯涌出量、瓦斯等级、发火期、煤尘爆炸指数该岩层二氧化碳相对涌出量为0.2m3/t.d，沼气相对涌出量为0.1m3/t.d，煤尘爆炸指数为35.18%，煤层自然发火期为3～6个月，为低瓦斯矿井。
第三节地质构造煤层倾向N30°E，煤层走向N120°E；煤层倾角18～28°，平均22°。
该巷地质构造较复杂，已掘巷道和地质资料可知，该巷掘进过程中可遇到H=15米的断层,对盘为下降盘,还可能受f8断层丛生断层（小断层）影响，届时请技术科实测断层落差，根据断层情况采取相应措施过断层并加强支护。
第四节水文地质一、一、水文情况：新四采回风石门工作面位于四采区中部，西临F8断层，东为五采采空区，根据地质说明书的有关资料，不受采空区积水影响。
附图1：煤岩层综合柱状图第三章巷道布置及支护说明第一节巷道布置新四采回风石门工作面：开门点位于四采二层回风巷25＃点以东70处（底板标高：－193.286m）开门，开门口附近顶板完整，无地质构造。
施工顺序：新四采回风石门先按6米曲率半径拐弯至真方位60°，3‰上坡掘进至二层煤后停头，巷道全长约80米。
新四采回风石门平面位置图见图2 （1：2000）。
新四采回风石门剖面图见图3新四采回风石门拐弯大样图见图4图3新四采回风石门剖面图第二节支护设计一、巷道断面新四采回风石门：锚网带支护。
新四采回风石门采用半圆拱形断面：S荒= 7.95m2 ，S净= 6.62m2巷道永久支护示意图、见图5二、支护方式（一）临时支护临时支护：半圆拱形断面采用3根∮³L=3英寸³3.8米的的厚壁钢管做为前探梁，上用专用方木（规格1.3³0.1³0.1米）、板枇、木楔接实顶板，炮后及时前移，严禁空顶作业,端面距≯0.3米。
爆破峒室、开关硐室、躲避所采用2～3棵优质木点柱（∮≥180㎜）作临时支护严禁空顶作业。
临时支护断面图见图6临时支护平、剖面图见图7（二）永久支护新四采回风石门：锚网带支护，锚杆排间距均拟定为900³900mm；按悬吊理论计算锚杆参数：1、锚杆长度计算：L = KH + L1 + L2式中：L—锚杆长度，m；H—冒落拱高度，m；K—安全系数，一般取K=2；L1—锚杆锚入稳定岩层的深度，一般按经验取0.5m；L2—锚杆在巷道中的外露长度，一般取0.1m；其中：H = B/2f= 3.2/2³3= 0.53 (m)式中：B—巷道开掘宽度，取3.2m；f—顶板岩石坚固性系数，粉砂岩取2；则L=2³0.53+0.5+0.1=1.66(m)2、锚杆间距、排距计算，通常株排距相等，取a：a =Q/KHR式中：a —锚杆间排距，m；Q —锚杆设计锚固力，100KN/根；H —冒落拱高度，取0.3m；R —被悬吊砂岩的重力密度，取85KN/m3；K —安全系数，一般取K=2；A = 100/2³0.53³85 =1.09(m)通过以上计算，为确保支护强度的可靠性,新四采回风石门选用直径18mm、长度2000 mm、2200㎜的等强度全螺纹钢锚杆，锚杆间排距为900³1000mm。
锚网带支护时，采用锚杆紧跟迎头的支护方式，当围岩稳定性较差时，缩小锚杆排距至800㎜。
（1）永久支护①新四采回风石门：采用半圆拱形断面，锚网带支护，巷道净断面：中净高³净宽=2.5³3.0米，周圈布置9根锚杆/排，周圈挂金属菱形网,排间距均为0.9³0.9米，加长锚，顶板加使钢带;顶板破碎时，缩小锚杆排距至0.8米；2爆破峒室、水窝、开关峒室：采用半圆拱形断面，锚网带支护, 净断面：中净高³净宽³净深=2.0³2.0³2.0米，开关硐室深1.5米，门口加使一根钢带，顶板周圈布置5根锚杆/排，加长锚，排间距为1.0³1.0米，米，周帮挂菱形网,加使钢带；（三）锚网工程质量规定锚网支护巷道工程质量规定见表四第三节支护工艺一、支护材料：1、锚杆为∮³L=18³2000mm、∮³L=18³2200mm金属全螺纹钢等强锚杆；树脂药卷，规格∮³L=28³330mm；金属菱形网：使用10#以上铁丝编织，（长³宽=5³1米）,网格尺寸为50³50mm；平托盘及异形托盘；W钢带或M钢带二、锚网带安装工艺1、半圆拱形巷道顶板铺网使钢带，使临时支护炮后，及时进行敲帮问顶，摘除危岩悬矸，找好巷道成型，前移前探梁，前探梁使用大吊环,以调整打锚杆位置,先打顶板及两腮3根,上紧托盘,退回前探梁,敲帮问顶, 铺设网及钢带时，一次只准卸一根锚杆,铺设网及钢带后及时上紧托盘，紧固好后再卸另一棵锚杆。
严禁一次卸2根及以上锚杆，且前卸锚杆前必须检查围岩情况，摘除松动岩石，确保施工安全。
在锚网带的掩护下,打拱基及帮锚杆,2、打锚杆眼打眼前，首先按照中、腰线严格检查巷道断面规格，不符合作业规程要求时必须先进行处理；打眼前要先敲帮问顶，仔细检查顶帮围岩情况，找掉活矸、危岩，确认安全后、方可开始工作，锚杆眼的位置要准确，眼位误差不得超过100mm，眼向误差不得大于15度。
锚杆眼深度应与锚杆长度相匹配，打眼时应在钎子上做好标志，严格按锚杆长度打眼，深度1.7m，锚杆眼打好后，应将眼内的岩渣、积水清理干净。
打眼时，必须在前探梁的掩护下操作。
打眼的顺序，应由外向里先顶后帮的顺序依次进行。
3、安装锚杆安装前，应将眼孔内的积水、岩粉用压风吹扫干净。
吹扫时，操作人员应站在孔口一侧，眼孔方向不得有人，把2块树脂锚固剂送入眼底，把锚杆插入锚杆眼内，使锚杆顶住树脂锚固剂，外端头套上螺帽，用带有专用套筒的风煤钻卡住螺帽，开动风煤钻，使风煤钻带动杆体旋转将锚杆旋入树脂锚固剂，对锚固剂进行搅拌，直至锚杆达到设计深度，方可撤去风煤钻，搅拌旋转时大于40秒后，卸下螺帽，挂好网，上好托盘，拧上螺帽，3分钟之后，拧紧螺帽给锚杆施加一定预紧力，拧紧力矩不小于300N²M。
第四章施工工艺第一节施工方法新四采回风石门的施工方法：：新四采回风石门开门点为新四采回风石门停头位置,锚网带支护，顶板完整，无构造。
施工前，首先按由外向里的顺序，对开门点处前各10m范围内的支护进行检查，并掩护好巷道内的电缆风筒及风水管路，防止放炮打坏，确认安全后，方可开门掘进。
巷道采用光爆向前掘进时，根据岩石硬度周边眼距定为300～400mm，抵抗距为300mm；新四采回风石门顶板揭露二四层煤时，采用2.0米锚杆不能有效支护到顶板时，采用锚索加强支护，从顶板距煤层1.0米处增加锚索加强支护，支护在巷中，排距5米，锚索在巷道穿过煤层后补打。
第二节凿岩方式本规程所施工的巷道均采用打眼、放炮的方法破岩。
一、打眼机具：采用7665M或7655 型风钻打眼，风源来自－210水平压风机房。
安装锚杆时使用MSZ-60型风煤钻，风压来源于－210水平压风机房；二、降尘方法：综合防尘措施：(1)湿式打眼 (2) 定炮使用水炮泥 (3)净化风流 (4)冲刷巷帮 (5) 爆破喷雾（远程水幕放炮瞬间启动喷雾射至迎头）(6)耙装洒水 (7)炮前炮后洒水 (8)安设辅助水棚 (9) 设置手动水幕、冲击波水幕（10）个体防尘第三节爆破作业一、炸药、雷管使用煤矿乳化炸药、毫秒电雷管,电雷管必须编号。
二、装药结构全岩巷道采用串联、反向爆破,不偶合装药结构，楔形掏槽的光面爆破法,眼痕率不小于40％,迎头过断层破碎带或见煤时，立即改为正向爆破。
三、起爆方式起爆使用MFB-200型发爆器全断面一起爆，联线方式为串联线。
四、光面爆破法：①全岩采用光面爆破方法，眼痕率不低于40％。
②采用不偶合装药结构；③及时进行爆破观测，若该设计不能保证施工质量时，必须及时修改光爆设计。
爆破说明表（表五）。
炮眼布置图见图8装药结构示意图（图9）第四节装、运岩(煤)方式一、装岩（煤）方式新四采回风石门：采用ZYP-17KW耙装机耙装，耙装机最大耙装距离不大于40米。
拐弯耙装时,耙装机最大耙装距离不大于15米二、运输方式排矸：采用人工拥车（一次1吨标准矿车1个）或2.5吨电瓶车一次牵引1吨标准矿车6个，经新四采回风巷、四层大巷运输至-210 东大巷6#石门片口，由运搬工区采用7吨架线式电机车,牵至三立井井底车场,经三立井罐笼提至地面送料：地面经三立井罐笼松至井底, 由运搬工区采用架线式电机车, 经三立井井底车场,-210东大巷,运至6#石门,采用人工拥车（一次1吨标准矿车1个）或5吨电瓶车一次牵引1吨标准矿车12个经新四采回风巷,运至新四采回风石门,人工扛运至迎头。
第五节管线风筒在掘进施工中所敷设的电缆、风水管路、风筒等均应按断面图中规定的位置要求吊挂牢固整齐。
电缆勾每隔3m一个，电缆垂度不超过50mm。
水管要接口严密，不得出现漏水现象，水管距迎头20m范围内使用一寸胶管，20m外使用二寸铁管，要随工作面前进及时延长，以备迎头正常用水。
风筒要环环吊挂，风筒口距迎头5 ～10m。
