如何在altium_designer_建立元件库

Altium Designer 建立元件一、借用現成符號，新增外觀（1）建立整合式元件資料庫專案Integrate Library .LibPkgFile/New/project/integrated Library（2）借其它元件符號建外觀圖在Library專案下新增建立外觀檔 .pcblib（建元件符號是開.schlib ）File/New/Library/PCB Library在xxx.pcblib 內可建很多個外觀圖在程式視窗右下有一些頁窗，可將一些操作小視窗打開切到PCB Library面板，右鍵，新增add一個外觀圖名Ctrl+End 指標歸原點，再開始畫外觀圖因借用已有之符號，在放置pad時要注意其對映腳位號碼設定參考點edit/set reference完成後存檔（3）開啟一個現有 .intlib 載入（粹取）後，將其內之.schlib 搬到自建的 .LibPkg專案內。

可將現有之元件專案關掉，要注意不要儲存變更（4）點選這個 .schlib ；打開SCH Library面板，點選要套用外觀的元件符號，若此元件之前已有套用外觀，會聯結不到，因我們已將其移到新.LibPkg專案內，原聯結路徑已被改變。

（5）點選mode/add/footprint ，選擇之前已建之.pcblib （因已將其放在同一專案內，因此可自動抓，若沒抓到再用手動設定），點選所要新增（自製）之外觀（6）若將 .schlib 在搬回原來位置，新增外觀圖又會聯結不到，因新增之 .LibPkg專案尚未編譯（7）若直接編譯.pcblib，只有外觀（8）再將.schlib 搬到 .LibPkg專案內，則可編譯成 .intlib。

（9）要找符號+外觀之lib要到新編譯成xxx .intlib內找二、借用現成外觀，新增符號（1）建立整合式元件資料庫專案Integrate Library .LibPkgFile/New/project/integrated Library（2）借其它元件外觀建符號圖在專案下建立建元件符號是開 .schlib ( File/New/Library/Schematic PCBLibrary），在xxx.schlib 內可建很多個符號圖，切到SCH Library面板，新增一個符號圖名，開始繪製符號編輯其屬性（3）若一符號只對應到外觀的某幾隻腳（如IC），新增符號圖名，選此符號圖名，在tools/new parts 新增子符號圖，其內會產生partA、partB 子符號圖（4）再開始畫符號圖，若指標迷失了Ctrl+home 指標歸原點，最後要放pin，注意其對映腳位號碼與方向（有X記號為將來線圖要接線的街端點），並將屬性設好U? (IC)；若有隱藏腳位（VCC或GND），在此pin的屬性頁，有connect to XXX，要設好，在線圖轉pcb圖的時候才會正確連至該net（5）符號完成後要聯結現成之外觀，在SCH Library面板mode/add/footprint 找尋現成外觀之 .pcblib，點選其內適合之外觀（6）將其編譯成.intlib。

Altium Designer6.9集成元件库制作教程Designer6.9从第一代ALTIUM DESIGNER6.9开始,官方提供集成元件,即在同一个元件库中,原理图下编辑环境下是原理图库.在PCB编辑环境下是PCB封装库,文件扩展名为:IntLib,那么我们自己能否自己创建一个INTLIB的集成元件库哪?当然是可以的.这里简单介绍一下如何生成一个集成元件库的步骤第一步:使用Altium Designer6.9或AD6环境下,新建→项目→集成元件库.在PRJECT下就多一个Integrated_Library1.LibPkg的集成元件项目文件.然后保存项目.在集成元件库下新增一个原理图元件库和一个封装库,命名要和集成元件库项目名称一致.在原理图元件库编辑环境为符号库指定封装.然后在项目单击右键,选择”Compile Integrated Library****.LibPgk”(****代表自己命名的元件库名称).就是编译集成元件.这时你就可以在元件库保存位置上看一个”Project Outputs for****”的输出文件夹,，文件夹中就有刚才编译的集成元件库了。

此时就可以直接在Altium Designer6.9/AD6中直接调用这个元件库了.效果和系统的集成元件一样.下次直接打开集成元件时,就会有这样的提示选择提取源,你就可以在PROJECT中看到集成元件所有包含的原理图符号库和PCB封装库.不过要注意的是,如果你对元件库修改后,要记得重新编译一下,否则你是调不到你最新增加的元件库,在项目右键选择”Reompile Integrated Library****.LibPgk”选项.在Altium Designer6.9中建造自己的原理图库Altium Designer6.9是Altium公司的桌面板级电路设计系统，它集原理图设计输入、PCB设计绘制、模拟电路仿真、数字电路仿真、VHDL混合输入、FPGA 设计、信号完整性分析等诸多功能于一体，是非常优秀的EDA软件．Altium Designer6.9提供了丰富的元器件库，这些元器件库主要是集成库和PCB库．Altium Designer6.9没有单独的原理图库，原理图符号存在于集成库中．即使这样，在使用的过程中，有时也经常遇到需要的元器件原理图符号在Altium Designer6.9自带的元器件库中找不到．这时就需要使用者自己绘制原理图符号或者下载所需的库文件．可是如果不进行存档，下次使用时又得重新绘制或者重新下载，麻烦不说，还要浪费很多时间．因此，把自己绘制的和从网上搜集到的原理图符号集中起来，建造一个属于自己的元器件原理图库文件就显得尤为必要．再有，把自己经常需要用到的Altium Designer6.9原理图符号统一放在一个自己建造的Altium Designer6.9原理图库文件中，既便于使用时查找，又便于平时对原理图库文件的管理．下面简单介绍一下如何在ProtelDXP建造一个属于自己的原理图库文件．1从现有的库文件中拷贝原理图符号首先，启动Altium Designer6.9在菜单中点击File→New→Schematic Library，新建一个原理图库文件．接着，保存文件，给它起一个有特色又能反应原理图库特点的名字，如“MySchLib”．然后，再打开一个含有想要添加元器件符号的Altium Designer6.9自带的库文件，假如添加一个电阻元件符号，已知在"Miscellaneous Devices IntLib"集成库文件中含有电阻元件符号，那么就打开该集成库文件．由于是集成库文件，打开该文件时系统会给出“你想要释放这个集成库吗?”的信息．按“Yes”按钮，系统就会把原理图库文件“Miscellaneous Devices.SchLib”，从“Miscellaneous Devices.IntLib”集成库文件中抽取出来，添加到“Projects”面板中．接着，双击“Projects'’面板中“Miscellaneous Devices.SchLib”打开该文件，点击“SCH Library”面板标签，在该面板的“Component”中找到想要添加到自己新建的原理图库文件中去的元件名称．假如以添加电阻元件符号为例，找到“RES2”电阻元件，单击选中它．最后，拷贝该元件到自己新建的原理图库文件中，用Altium Designer6.9的菜单命令：Tools→Copy Component命令．执行该命令以后系统会出现对话框：在该对话框中单击鼠标，选中要拷贝的目的原理图库文件名，这里是“Myschlib.SchLib”，按“OK”按钮．这样就把电阻元件的原理图符号复制到了我们自己的库文件中.2从现有的原理图文件中提取原理图符号如果你有现成的原理图文件，想把其中你需要的元器件原理图符号添加到自己的库文件中，可又找不到含有该原理图符号的库文件，而且又不想自己重新绘制．这种情况下，可以使用Altium Designer6.9提供的一个由原理图生成原理图库文件的命令．此命令可以把当前打开的原理图文件中用到的所有原理图符号抽取出来，生成一个与当前打开的原理图文件同名的一个原理图库文件．这样一来，只要Altium Designer6.9能打开的原理图文件，你就可以利用这个命令，把现有原理图中所需要的原理图符号抽取出来，用本文第一部分从现有的库中拷贝原理图符号的方法，添加到自己的原理图库文件中去．一般扩展名为“.SCHDOC”、“.SCH”、“.DSN”等的文件，Altium Designer6.9可以直接打开．而且对于扩展为“.DSN”的文件，用Altium Designer6.9打开后就已经自动生成了原理图库文件，并且直接在Projects浮动面板中列出．由原理图生成原理图库文件的具体操作是：首先，打开原理图文件；然后，使用菜单命令：Design→Make Project Library，即可生成一个扩展名为“.SCHLIB”的和打开原理图同名的原理图库文件．3自己绘制原理图符号可以直接打开自己的库文件，如上述中的“Myschlib.SchLib”，然后通过菜单命令：Tools→New Component，在出现的对话框中，输入想要建立元件符号的名字，再用图形工具进行编辑．为避免操作失误造成原有元件的丢失或覆盖，可先建立一个临时原理图库文件，如“Temp.SchLib”，再在临时库文件中编辑想要建立元件符号．下面以建立电路分析中的电流源符号为例，说明一下建立新元件的过程．a)新建一个原理图库文件，取名为“Temp.SchLib”．打开自己的原理图库MySchLib.SchLib．b)在Temp.SchLib中用菜单命令：Place→Arc画一个圆，双击画好的圆形，出现属性对话框，可以设置线宽、颜色、大小、位置等属性．c)用菜单命令：Place→Line再圆形的内部画一条直线，象画圆形一样设置好线宽、颜色、大小、位置等属性．d)用菜单命令：Hace→Pin在圆形的两边画两个管脚，双击管脚，在管脚属性窗口中设置好管脚的各项参数．e)添加实心箭头作为电流源的电流参考方向，这里使用画多边形的工具，设计好箭头在管脚上的位置、箭头两边的角度及箭头内部填充的颜色．这时可能需要改变编辑窗口中栅格的定义，默认的Snap Grids和Visible Snap均为10mil，为了画好箭头需要把这两个值改小一些，如1mil．但在(b)、(c)、(d)步骤中，为保障画电路图时可靠的电气连接，最好都用默认值，这一点需要注意．改变编辑窗口中栅格的定义在菜单Tools下的Document Options.中．f)保存文件．然后用本文第一部分从现有的库中拷贝原理图符号的方法，把建好的元件拷贝到自己的库文件中．至此，就已经在自己的原理图库中添加了一个电路分析课程中用到的电流源符号．添加其他的自定义符号的步骤与此类似，不赘述．对于经常使用Altium Designer6.9绘制电路原理图的使用者来说，用上面介绍的三种方法，把自己绘制好的和从别处搜集到的或者是经常使用的元器件原理图符号分门别类地放在自己创建的原理图库文件中．这样既便于平时管理，又在使用时带来很大的方便．。

altiumdesigner添加元件库？
1、打开软件留意右边侧边栏的”库“，单击：
2、单击”Library“：
3、复制元件库默认路径：C:\Users\Public\Documents\Altium\AD 10\Library\
提示：不同电脑路径可能不同。

（/softdown/217491.htm）
4、打开我的电脑，粘帖到地址栏，然后回车，打开库默认的存放路径：
5、复制我们刚才下载的元件库，笔者使用到Atmel的元件比较多，其他不常用，所以仅仅复制所下载元件库中Atmel文件夹，然后粘帖到库默认的存放路径
6、再回到AD，再次打开”库“>>”Library“，点击安装：
7、选择你复制进去的文件夹（笔者这边选择Atmel）：
8、单击打开，选择所有Atmel文件夹包含的元件，单击打开。

9、大功告成，我们可以看到我们所导入的Atmel公司的元件库：。

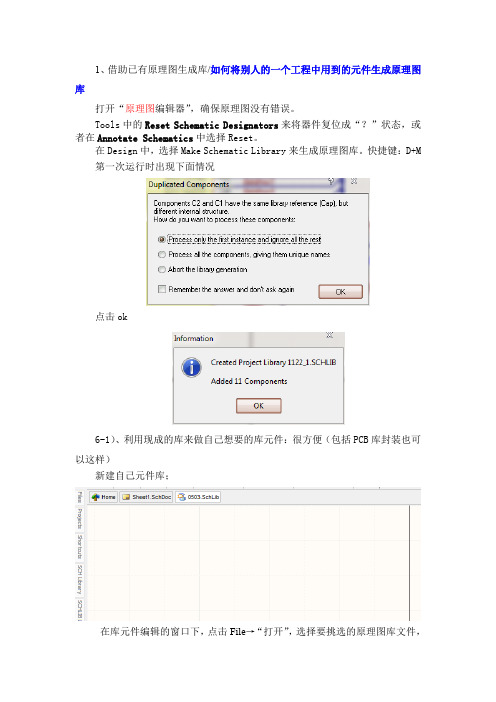

1、借助已有原理图生成库/如何将别人的一个工程中用到的元件生成原理图库打开“原理图编辑器”，确保原理图没有错误。

Tools中的Reset Schematic Designators来将器件复位成“？”状态，或者在Annotate Schematics中选择Reset。

在Design中，选择Make Schematic Library来生成原理图库。

快捷键：D+M 第一次运行时出现下面情况点击ok6-1）、利用现成的库来做自己想要的库元件：很方便（包括PCB库封装也可以这样）新建自己元件库；在库元件编辑的窗口下，点击File→“打开”，选择要挑选的原理图库文件，然后打开；打开库元件后；选择自己想要的元件复制到自己创建的元件库中，进行编辑即可。

6-2)、如何将“.lib”文件合并到自己的库文件中应用altium打开“.lib”文件（sch、pcb），然后file→save as 将其另存为altium格式。

最后可以通过合并库将其加入自己的库中。

6-3)、合并库先打一个库，在pcb library中，点击任一元件，按右键全选、复制； 打开另一库，同样在在pcb library中，点击任一元件，按右键点“Paste ... “，存盘即成Pcb库的合并步骤和sch库一样：1）、打开已有的库；2）、点击右下角的PCB；3）在下图中进行编辑。

6-4）.ddb结尾的库文件转为.PCBLIB、.SCHLIB1、protel的元件库和封装库文件和Altim Designer的文件名是不同的，protel是.lib的库文件，Altim Designer是.PCBLIB或者.SCHLIB的库文件，所以protel的库文件Altim Designer无法直接使用。

2、如果protel的库文件想导入到Altim Designer，protel库文件必须是以.ddb结尾的，至于.lib结尾的怎么导入我不会，我也没找到能实现的。

Altium Designer 6.9元件库的建立第一步：文件----新建-----库----原理图库
第二步：选择原理图库编辑
第三步：常用先项设置
工具-----文档选项-----
第4 步：普通封装元件SCH图制作工具----新器件
第5步：绘制元件（同PRTER99）
双击电器引脚可设置PIN特性
双击这里可以设置器件特性如下图
填写U?/R?/C?等
添加PCB封装
绘制多逻辑封装：
上接第4 步，第5 步：绘制元件中的第一个PAR
第6步：工具-----新部件同上直至绘制完成所有PAR。

第7步：保存
多逻辑封装的各个部件
元件库的使用
第一步：文件-----新建------原理图
第二步：
○2
点击放置元件
○1
○3
○4
PROTEL99元件库的调用
点击打开------找到相关文件目录下的99元件库。

altium designer元件库Altium Designer元件库：从基础认识到高级应用引言：Altium Designer作为一款领先的电子设计自动化(EDA)软件，广泛应用于电子工程领域。

元件库作为其重要组成部分，承载着各种电子元器件的相关信息。

本文将从基础概念开始介绍Altium Designer元件库的基本知识和使用方法，然后探讨一些高级应用和技巧。

无论是初学者还是有一定经验的设计师，本文将为您提供宝贵的参考和指导。

一、Altium Designer元件库的基础知识1.1元件库的定义和作用元件库是Altium Designer中保存和管理电子元器件的数据库。

它包含了各种电子元器件的符号、封装、参数、模型等信息，为电子设计提供便利。

1.2元件库的分类Altium Designer中的元件库分为库文件库和数据库两种类型。

库文件库主要是以库文件的形式存储电子元器件信息，而数据库则使用统一的数据管理系统，更加强调元器件的参数和模型的管理。

二、使用Altium Designer创建和管理元件库2.1创建元件库在Altium Designer中，可以通过新建库文件或者新建数据库来创建元件库。

通过库文件，可以更加灵活地对元器件进行管理，而使用数据库则更加便于共享和协作。

2.2导入元器件库Altium Designer支持导入现有的元器件库，以便快速利用之前的工作成果。

可以导入Protel格式、OrCAD格式和许多其他常见的元器件库格式。

2.3添加和编辑元器件在元件库中，可以通过添加或编辑元器件的方式来完善库存。

对于已有的元器件，可以通过修改参数和模型来更新相关信息，也可以通过删除和复制等操作进行管理。

三、Altium Designer元件库的高级应用3.1生成3D模型Altium Designer可以根据元器件的封装信息自动生成相应的3D 模型，以便进行更加真实的设计和模拟。

在元件库中，可以添加、编辑和管理3D模型，提高设计的可靠性和可视化效果。

手把手教你创建自己的AltiumDesigner集成元件库一个善于规划、管理及总结的硬件开发工程师都喜欢创建自己的集成库，这样就相当于给自己打造了一款更适合自己的尖兵利器，无论是硬件设计的统一性还是硬件模块的可重用性，都会给工程师带来更多的设计便利。

一个管理规范的硬件开发企业，在集成库的制作及使用方面都会做出很多规范来约束和管理硬件开发工程师，以便于产品硬件设计的规范性及产品协同开发的高效性。

可见，规范化的集成库，对硬件设计开发的重要性。

Altium Designer的集成库的创建方法，我们总结为三大法：1、复制粘贴法。

2、向导法。

3、手工制作法。

接下来我们就一一讲解。

1、复制粘贴法从现有的原理中导出原理图元件库，从现有的PCB文件中导出元件的封装库。

然后从这些库中复制我们需要的元件的原理图符号或者封装到我们自己创建的集成库中。

（1）创建集成库在左侧的“Files”文件面板的“New”新建栏目中选择“Blank Project(Library Package)”创建集成库。

创建好的集成库就在“Projects”工程面板上显示。

在工程名上右键选择“Save Project”保存工程。

（2）在集成库中创建原理图库和PCB封装库在工程名上右键选择“Add New to Project -> Schematic Library”在工程文件中添加一个原理图文件库，同样选择“PCB Library”添加一个PCB封装库，添加完成后，点击工具栏的保存按钮保存新添加的元件库。

（3）从原理图中导出原理图库打开要导出原理图库的原理图，在菜单栏，选择“Design -> Make Schematic Library”（4）复制原理图符号在“SCH Library”面板，在要复制的原理图符号上右键选择“Copy”复制，在新键的集成库的原理图元件库的“SCH Library”面板中粘贴“Paste”即可。

（5）从PCB中导出封装库打开要导出封装库的PCB，在菜单栏，选择“De sign -> Make Pcb Library”（6）复制元件封装在“PCB Library”面板，在要复制的封装上右键选择“Copy”复制，在新键的集成库的PCB封装库的“PCB Library”面板中粘贴“Paste”即可。
