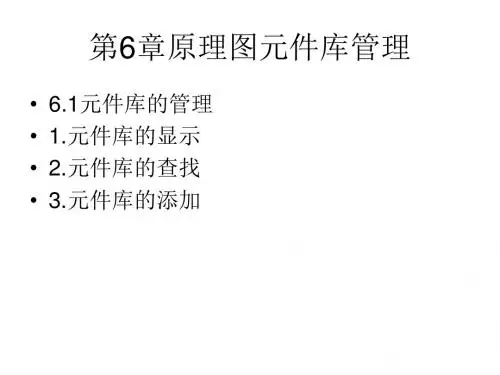

DXP2004_SP2原理图元件库管理

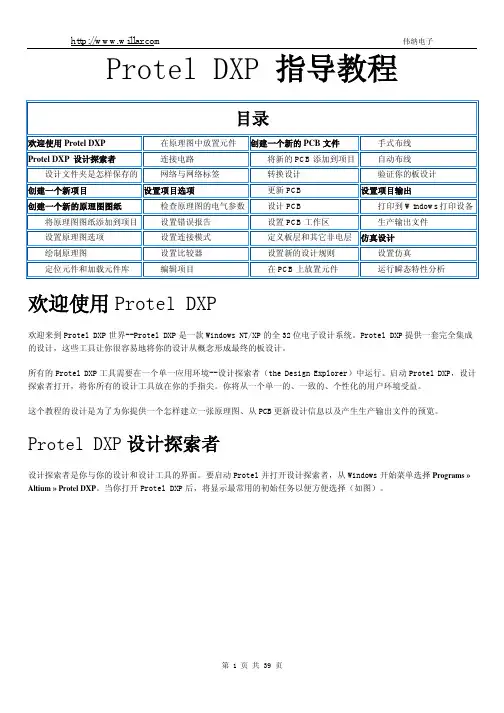

Protel DXP 指导教程目录欢迎使用Protel DXP在原理图中放置元件创建一个新的PCB文件手式布线Protel DXP 设计探索者连接电路将新的PCB添加到项目自动布线设计文件夹是怎样保存的网络与网络标签转换设计验证你的板设计创建一个新项目设置项目选项更新PCB设置项目输出创建一个新的原理图图纸检查原理图的电气参数设计PCB打印到Windows打印设备将原理图图纸添加到项目设置错误报告设置PCB工作区生产输出文件设置原理图选项设置连接模式定义板层和其它非电层仿真设计绘制原理图设置比较器设置新的设计规则设置仿真定位元件和加载元件库编辑项目在PCB上放置元件运行瞬态特性分析欢迎使用Protel DXP欢迎来到Protel DXP世界--Protel DXP是一款Windows NT/XP的全32位电子设计系统。

Protel DXP提供一套完全集成的设计，这些工具让你很容易地将你的设计从概念形成最终的板设计。

所有的Protel DXP工具需要在一个单一应用环境--设计探索者（the Design Explorer）中运行。

启动Protel DXP，设计探索者打开，将你所有的设计工具放在你的手指尖。

你将从一个单一的、一致的、个性化的用户环境受益。

这个教程的设计是为了为你提供一个怎样建立一张原理图、从PCB更新设计信息以及产生生产输出文件的预览。

Protel DXP设计探索者设计探索者是你与你的设计和设计工具的界面。

要启动Protel并打开设计探索者，从Windows开始菜单选择Programs »Altium » Protel DXP。

当你打开Protel DXP后，将显示最常用的初始任务以便方便选择（如图）。

在你建立了你的设计文件夹后，你就能在编辑器之间转换，例如，原理图编辑器和PCB编辑器。

设计探索者将根据你当前所工作的编辑器来改变工具栏和菜单。

一些工作区面板的名字最初也会显示在工作区右下角。

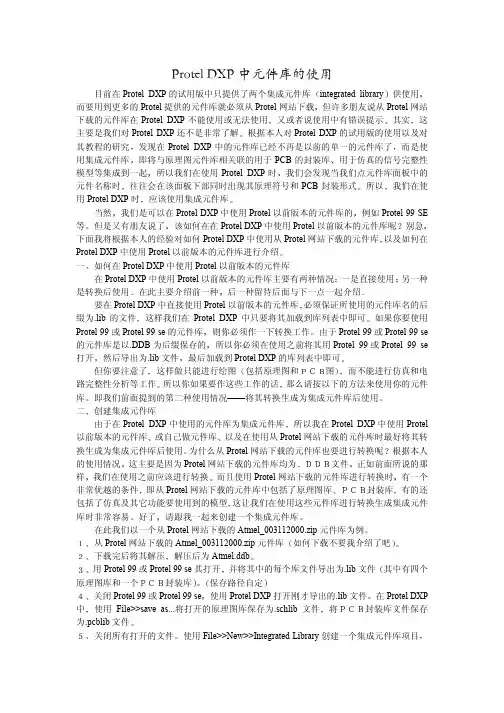

Protel DXP中元件库的使用目前在Protel DXP的试用版中只提供了两个集成元件库integrated library供使用而要用到更多的Protel提供的元件库就必须从Protel网站下载但许多朋友说从Protel网站下载的元件库在Protel DXP不能使用或无法使用又或者说使用中有错误提示其实这主要是我们对Protel DXP还不是非常了解根据本人对Protel DXP的试用版的使用以及对其教程的研究发现在Protel DXP中的元件库已经不再是以前的单一的元件库了而是使用集成元件库即将与原理图元件库相关联的用于PCB的封装库用于仿真的信号完整性模型等集成到一起所以我们在使用Protel DXP时我们会发现当我们点元件库面板中的元件名称时往往会在该面板下部同时出现其原理符号和PCB封装形式所以我们在使用Protel DXP时应该使用集成元件库当然我们是可以在Protel DXP中使用Protel以前版本的元件库的例如Protel 99 SE 等但是又有朋友说了该如何在在Protel DXP中使用Protel以前版本的元件库呢别急下面我将根据本人的经验对如何Protel DXP中使用从Protel网站下载的元件库以及如何在Protel DXP中使用Protel以前版本的元件库进行介绍一如何在Protel DXP中使用Protel以前版本的元件库在Protel DXP中使用Protel以前版本的元件库主要有两种情况一是直接使用另一种是转换后使用在此主要介绍前一种后一种留待后面与下一点一起介绍要在Protel DXP中直接使用Protel以前版本的元件库必须保证所使用的元件库名的后缀为.lib的文件这样我们在Protel DXP中只要将其加载到库列表中即可如果你要使用Protel 99或Protel 99 se的元件库则你必须作一下转换工作由于Protel 99或Protel 99 se 的元件库是以.DDB为后缀保存的所以你必须在使用之前将其用Protel 99或Protel 99 se 打开然后导出为.lib文件最后加载到Protel DXP的库列表中即可但你要注意了这样做只能进行绘图包括原理图和图而不能进行仿真和电路完整性分析等工作所以你如果要作这些工作的话那么请按以下的方法来使用你的元件库即我们前面提到的第二种使用情况——将其转换生成为集成元件库后使用二创建集成元件库由于在Protel DXP中使用的元件库为集成元件库所以我在Protel DXP中使用Protel 以前版本的元件库或自己做元件库以及在使用从Protel网站下载的元件库时最好将其转换生成为集成元件库后使用为什么从Protel网站下载的元件库也要进行转换呢根据本人的使用情况这主要是因为Protel网站下载的元件库均为文件正如前面所说的那样我们在使用之前应该进行转换而且使用Protel网站下载的元件库进行转换时有一个非常优越的条件即从Protel网站下载的元件库中包括了原理图库封装库有的还包括了仿真及其它功能要使用到的模型这让我们在使用这些元件库进行转换生成集成元件库时非常容易好了请跟我一起来创建一个集成元件库在此我们以一个从Protel网站下载的Atmel_003112000.zip元件库为例从Protel网站下载的Atmel_003112000.zip元件库如何下载不要我介绍了吧下载完后将其解压解压后为Atmel.ddb用Protel 99或Protel 99 se其打开并将其中的每个库文件导出为.lib文件其中有四个原理图库和一个封装库保存路径自定关闭Protel 99或Protel 99 se使用Protel DXP打开刚才导出的.lib文件在Protel DXP中使用File>>save as...将打开的原理图库保存为.schlib文件将封装库文件保存为.pcblib文件关闭所有打开的文件使用File>>New>>Integrated Library创建一个集成元件库项目如图所示选择Project>>Add to Project...打开对话框找到并选择刚才转换的.schlib 文件单击打开按钮关闭对话框被选择的文件已经添加到项目中了如图所示重复上一步选择刚才转换的.pcblib文件将其添加到项目中如图所示选择Project>>Project Options打开如图所示的对话框单击ADD按钮打开如图所示的对话框点击图中所示按钮选择.pcblib所在的文件夹单击Refresh List按钮确认所选择的文件夹是否正确然后点击按钮关闭对话框在Error Reporting标签中设置你需要的内容单击按钮关闭对话框选择Project>>Compile Integrated Library这样Protel DXP就将你刚才添加的库文件生成了一个集成元件库并打开Libraries面板在库列表中你所生成的库为当前库在该列表下面你会看到每一个元件名称都对应一个原理图符号和一个封装顺便提一下当你用要自己做元件库时你必须第步骤之前完成.schlib和.pcblib然后再从第步骤开始如果你要修改你的元件库你必须在.schlib或.pcblib中修改后再从第步骤开始这是因为在Protel DXP中集成元件库是不能直接修改的好了祝你好运我是Coolbor欢迎你随时来信共同讨论Protel DXP的使用作者Coolbor欢迎访问我的网站。

计算机辅助电路设计实验讲义实训一 Protel DXP 2004 SP2 基本操作实训目的：掌握Protel DXP 2004 SP2的启动掌握Protel DXP 2004 SP2的基本设置学会建立Protel DXP 2004 SP2的项目文件实训内容：1、启动Protel DXP 2004 SP2。

在“开始”菜单中，单击DXP 2004快捷方式图标启动Protel DXP 2004 SP2。

2、中英文菜单切换。

3、自动备份设置。

执行菜单“DXP”→“优先设定”→“Backup”，将自动备份时间间隔设定为15min、将保存的版本数设置为3，将备份文件保存路径设置为D：/My Design。

4、工作区面板的显示与隐藏。

用鼠标左键单击工作区面板又上脚的按钮或按钮，实现工作区面板的自动隐藏或显示5、用鼠标左键点住工作区面板状态不放，拖动光标在窗口中移动，将工作区面板移动到所需的位置。

6、用鼠标右键单击“主页面”选项卡，在弹出的菜单中选择“Close主页面”关闭DXP主页面；执行菜单“查看”→“主页”，打开DXP主页面。

7、恢复系统默认的初始界面。

执行菜单“查看”→“桌面布局”→“Default”恢复系统默认的初始界面。

8、新建项目文件。

执行菜单“文件”→“创建”→“项目”→“PCB项目”，创建项目文件“PCB_Projectl.PrjPCB”，并将其另存为“My Design. PrjPCB”。

9、在项目文件“My Design. PrjPCB”中追加一个原理图文件和一个PCB文件。

保存项目文件。

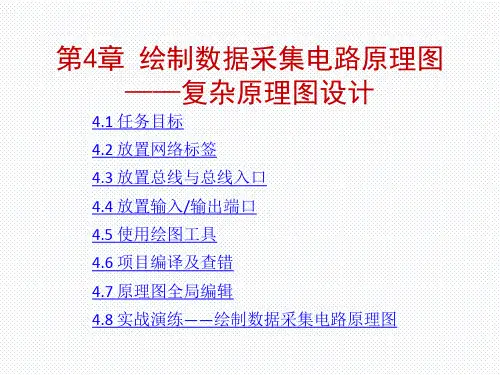

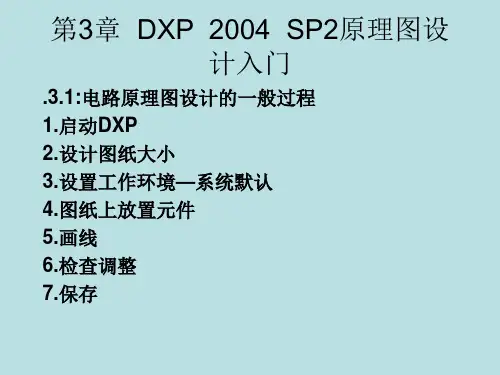

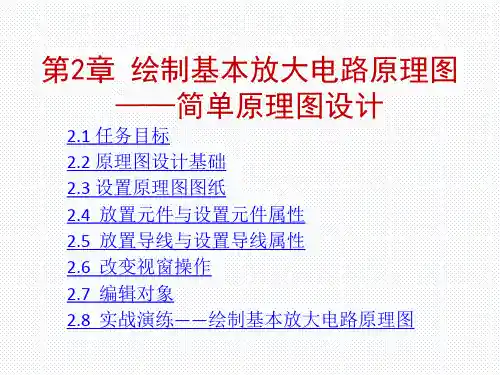

思考题：如何将工作区面板的元件库选项卡设置为显示状态？如何追加已有的PCB文件到项目文件中？实验二原理图绘制基本操作实训目的：⑴掌握Protel2004的基本操作。

⑵掌握原理图编辑器的基本操作。

⑶学会绘制简单的电路原理图。

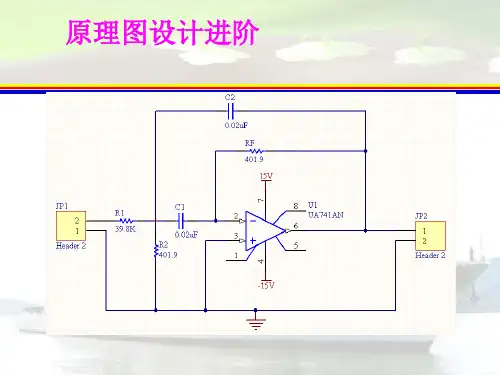

实训电路：实训内容：⑴新建项目文件，将文档另存为Mydesign.PrjPCB。

⑵新建原理图文件，将文档另存为DGFD.SCHDOC。
