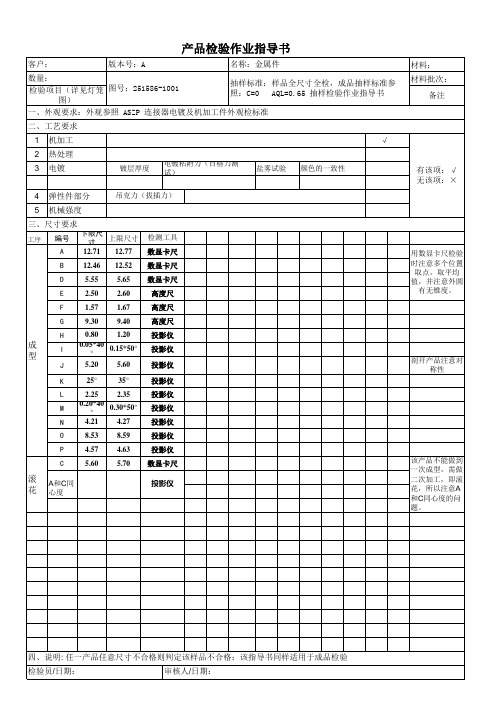

连接器行业切料桥检验指导书实例样板

常州市捷阜电子有限公司检验文件汇编版本号：2011年A版实施日期: 2011年8月15日目录1、原辅材料进货检验规范——-——--—-—--——-——- JF/JS-JY—01A2、过程检验规范—-——-—--—--——-——————-—-——- JF/JS-JY—02A3、成品检验规范—-————-——-—-—-———--—-—----JF/JS-JY-03A4、成品抽样检验规范 --———-——-——--————----- JF/JS-JY—04A5、原辅材料重检检验规范———--—---—-———-----—JF/JS-JY-05A原辅材料进货检验规范JF/JS—JY—01A过程检验规范JF/JS—JY-02A1、作业内容：1。

1下表中所列出的每一道工序批量生产前，都应由过程检验人员进行首件检查，合格后方可继续生产.1。

2产品正常生产过程中，每一道工序,至少巡回检查一次.1。

3抽样数：首检检查1件或1件以上，巡回检验至少2件或2件以上。

2、过程检验人员依据下表所列项目和要求进行检查并填写“生产工序流转卡”。

成品检验规范JF/JS—JY—03A成品抽样检验规范JF/JS-JY—04A1、主题内容本标准规定了本公司以合格质量水平为质量指标的一次抽样方案及抽样程序。

2、适用范围本程序适用本公司所有的出厂产品的抽样程序的允收标准.3、引用标准GB2828。

1-2003 逐批检查计数抽样程序及抽样表GB2828.1—2003 一般检查水平Ⅱ4、术语和符号4.1样本大小（n)：样本中所包含的样本单位数，称为样本大小。

4.2合格质量水平（AQL）：在抽样检查中,认为可以接受的连续提交检查批的过程平均上限值，称为合格质量水平。

4.3合格判定数（Ac）：作出批合格判断样本中所允许的最大不合格品数或不合格数，称为合格判定数。

4.4不合格判定数（Re）：作出批不合格判断样本中所不允许的最小不合格品数或不合格数,称为不合格判定数.正常检查：当过程平均接近合格质量水平时所进行的检查，称为正常检查.4.5样本大小字码：根据提交检查批的批量与检查水平确定的样本大小字母代码，称为样本大小字码。

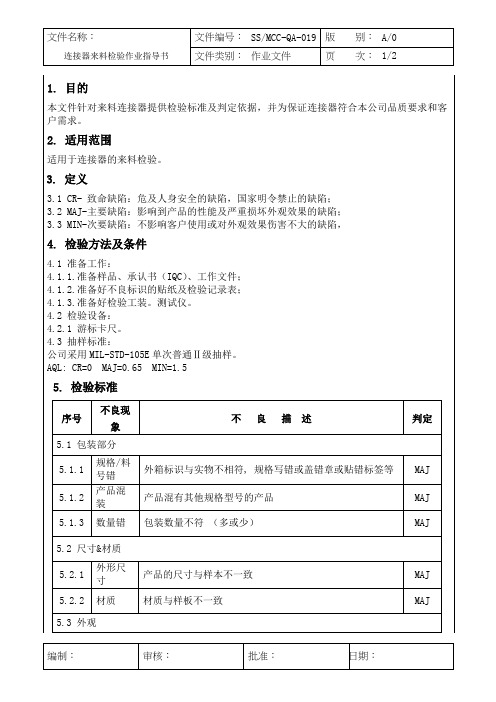

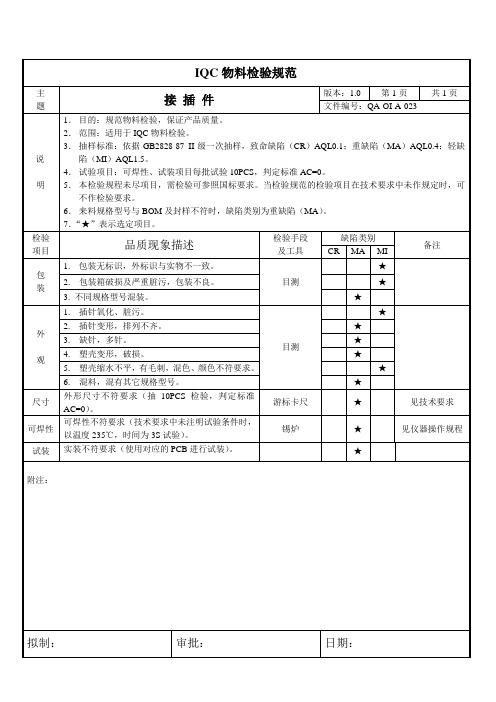

接线端子检验作业指导书1、目的为本公司来料接线端子的检验提供指导，从而保证产品的质量。

2、范围适用于本公司所有接线端子的进货检验。

3、抽样标准采用GB2828抽样标准中的“正常检查一次抽样方案”进行抽检，规定检查水平为II，AQL值为2.5。

4、检测内容及方法4.1标志应有型号规格、电压以及相关证书等标志，并应清晰、正确。

可参照样板。

4.2外观颜色需与样板一致，色泽均匀，不应有气泡、划痕、损坏、生锈等不良现象。

4.3结构尺寸用卡尺测量其高度、安装孔位等，结构尺寸应符合样板及安装要求，接线端子上用的螺丝必须电镀，其后能顺畅安装，不得打滑及掉螺丝现象。

所有金属部件不允许有生锈氧化等不良现象。

连接导线的铜柱需采用黄铜制作，可用磁铁检验，两者不相吸时则可判定为黄铜制作。

4.4接线能力检查取一条（被检验端子规定范围内的）最小线径和一条最大线径的单芯电线分别试验，裸线8-10mm，接入端子里锁紧螺丝，用15N的力拔不出电源线，且左右或上下摆动电线5次电芯不会被端子螺丝底部螺纹切断，或拆除电线目视电线无切口状。

4.5阻燃测试（灼热丝试验）阻燃等级为94UL-V0。

固定带电部件的绝缘材料以及提供防触电保护的绝缘材料的外部件应能经受以下试验：650℃的灼热丝试验中无可见火焰、无持续或在灼热丝移去后任何火焰在30S内熄灭，燃烧物或融化物等落下不应使水平铺置在样品下200mm±5mm的绢纸着火或使松木板烧焦。

每批抽检1-3Pcs。

4.6耐热测试（球压试验）防触电用的绝缘材料外部件和固定带电部件的绝缘材料部件应有足够的耐热性。

试验方法：在试验条件125℃的加热箱内进行耐热性能试验，被测试部件的表面应水平放置，用直径5mm钢球以20N压力迫被测试部件的表面，若此表面在受试时弯曲，则应在球压部位下加以支撑，1小时后将球从样品上取下，样品在冷水中浸10S使其冷却，测量压痕的直径不得超过2mm。

每批抽检3-4Pcs。
