高压开关柜操作手册

高压开关柜停送电操作流程送电操作流程：一、10kV进线柜1.送电前确认柜门已关紧。

2.将操作手柄插入隔离开关操作孔，顺时针旋转约90度听合闸声，状态指示孔内指示牌处于“合”位置，透视窗观察合闸到位，隔离开关合闸。

3.断路器通过面板上储能旋钮进行储能，到储能显示牌显示“已储能”状态，此时储能指示灯点亮，储能完成。

4.断路器通过合闸按钮进行合闸，合闸指示灯点亮。

进线柜送电操作完成。

二、PT柜1.送电前确认柜门已关紧。

2.将操作手柄插入隔离开关操作孔，顺时针旋转约90度听到合闸声，透视窗观察合闸到位，隔离开关合闸，PT柜送电操作完成。

三、变压器出线柜1. 送电前确认柜门已关紧。

2. 将操作手柄插入接地开关操作孔，顺时针旋转约90度听分闸声，状态指示孔内指示牌处于“分”位置，接地开关分闸。

3. 将操作手柄插入隔离开关操作孔，顺时针旋转约90度听合闸声，状态指示孔内指示牌处于“合”位置，透视窗观察合闸到位，隔离开关合闸。

4. 断路器通过面板上储能旋钮进行储能，到储能显示牌显示“已储能”状态，此时储能指示灯点亮。

5.断路器通过合闸按钮进行合闸，合闸指示灯点亮。

出线柜送电操作完成。

停电操作流程：一、变压器出线柜1. 断路器通过分闸按钮进行分闸。

2. 将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，状态指示孔内指示牌处于“分”位置，透视窗观察分闸到位，隔离开关分闸。

3. 检查带电显示器是否熄灭，确保电缆室不带电，将操作手柄插入接地开关操作孔，逆时针旋转约90度听到合闸声，状态指示孔内指示牌处于“合”位置，接地开关合闸，出线柜停电操作完成。

二、PT柜1.将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，透视窗观察分闸到位，隔离开关分闸，PT柜停电操作完成。

三、10kV进线柜1.断路器通过分闸按钮进行分闸。

2.将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，状态指示孔内指示牌处于“分”位置，透视窗观察分闸到位，隔离开关分闸，进线柜停电操作完成。

高压开关柜停送电操作程序
及注意事项
一、停电：
1. 旋转面板上的分合闸转换开关，使断路器分闸。

2. 将断路器手柄插入操作孔，逆时针摇动手柄直至开关进入实验位置。

3. 按下接地开关操作孔的挡板，插入手柄，顺时针旋转手柄直至接地开关合闸。

二、送电
1. 将接地开关手柄插入操作孔，逆时针旋转手柄直至接地开关完全分开，拔出手柄后，操作孔挡板弹起。

2. 再将断路器手柄插入操作孔，顺时针摇动手柄直至开关进入工作位置。

3. 旋转面板上的分合闸转换开关，使断路器合闸。

三、注意事项：
1. 每操作一步后应观察指示灯是否指示正确，确认操作到位。

2. 无法合闸时应检查是否储能，就地合闸时转换开关应在就地位，远方位也不能合闸。

3. 接地开关接地后才可以打开后门，需要开门检修时一定要确认停电且已可靠接地。

4. 跳闸后合闸应先按下综保的复位键清灯，然后再合闸。

5、只有当接地开关分闸后，手车才能被插入到工作位置。

6、只有当手车在试验位置或手车抽出后，接地开关才能合闸。

7、只有当手车在试验或工作位置时，断路器才能被操作。

8、只有当断路器分闸后，手车才能移动。

9、手车在工作位置时，二次插件被锁定不能拔除。

【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。

高压开关柜操作说明一、送电操作程序1、通过小推车将断路器手车(或PT手车、隔离手车、熔断器手车)推入开关柜；手车进柜时将手车的左右把手同时向内拉至把手II位置并将手车推入开关柜的试验位置，然后将手车的把手同时向外推至把手I位置，使手车推进机构与开关柜可靠锁定；2、将手车的二次插头插入插座内，并用扣件锁定；3、关闭开关柜后门(电缆室门)和前门（断路器室门）；打开接地刀操作活门，用接地刀操作手柄逆时针方向打开接地刀，抽出接地刀操作手柄，关闭接地刀操作活门，并确认接地刀处于分闸状态；4、检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）处于合闸状态，并测量电源电压在正常范围内，关闭仪表室；5、用就地或远方操作方式控制操作（处在开关柜试验位置的）断路器合、分各一次，确认断路器控制回路接线及信号回路显示正确；6、打开手车机构操作活门，用手车摇把顺时针将手车推入开关柜工作位置（手车到达工作位置时会发出“咔嗒”的扣锁响声），取出手车摇把并关闭手车机构操作活门；7、用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器合闸；8、检查开关柜的带电显示ABC三相指示灯亮，此时开关柜已处于高压带电状态，查看保护装置的母线电压及出线电流是否处于正常状态。

二、停电操作程序1、用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器分闸；2、检查开关柜的带电显示器ABC三相指示灯熄灭；此时开关柜已处于高压出线侧断电，但高压母线侧仍处于带电状态（热备用状态）；3、打开手车机构操作活门，用手车摇把逆时针将手车退出到开关柜试验位置（手车到达试验位置时会发出“咔嗒”的扣锁响声），取出手车摇把并关闭手车机构操作活门；三、手车拉出柜外的操作程序1、断路器手车(或PT手车、隔离手车、熔断器手车)需要拉出柜外时，应首先完成停电操作程序的所有步骤；2、需要进行接地刀合闸操作时应先打开接地刀操作活门，用接地刀操作手柄顺时针使接地刀合闸，抽出接地刀操作手柄，并确认接地刀处于合闸状态（如不需要接地刀合闸操作，可不进行此项操作）；3、打开开关柜前门（断路器室门），拔掉手车二次插头；4、将小推车放置在开关柜前指定位置；将手车的左右把手同时向内拉至把手II位置并将手车拉出至小推车上，然后将手车的把手同时向外推至把手I位置与小推车锁孔可靠锁定；5、检查开关柜内上下静触头防护活门处于自动闭合位置，关闭开关柜前门。

变电站0KV高压开关柜大修施工操作手册一、施工前准备1.1人员准备：确保施工人员熟悉高压开关柜的结构、原理和操作流程，具备相应的技能和资质。

1.2工具准备：准备必要的工具，如螺丝刀、扳手、绝缘棒等。

1.3材料准备：根据施工要求准备所需材料，如开关柜配件、绝缘材料、接地线等。

1.4安全准备：检查安全防护措施，如安全帽、绝缘手套、防护眼镜等。

二、施工操作流程2.1断电操作2.1.1确保高压开关柜处于停电状态，操作开关柜断路器至断开位置，并在开关柜上挂上“禁止合闸”警示牌。

2.1.2将开关柜内电源线、控制线等与外部电源、控制系统断开，确保无电压。

2.2检修操作2.2.1检查开关柜内部设备，清理灰尘、杂物，检查各部件是否正常。

2.2.2检查开关柜内部接线，确保接触良好，无松动、老化现象。

2.2.3检查开关柜壳体、支架等结构部件，确保无损坏、变形。

2.2.4检查开关柜绝缘部件，如绝缘子、绝缘套等，确保无破损、老化。

2.3维修操作2.3.1根据检查结果，对损坏、老化部件进行维修或更换。

2.3.2维修过程中，确保操作规范，使用合适工具，避免对设备造成二次损坏。

2.3.3更换部件时，注意对旧部件进行清理、回收，避免污染环境。

2.4验收操作2.4.1施工完成后，对开关柜进行整体检查，确保维修质量。

2.4.2检查开关柜各部件是否正常，绝缘性能是否达标。

2.4.3进行试运行，观察开关柜运行是否正常，无异常声音、振动等。

2.4.4拆除“禁止合闸”警示牌，恢复开关柜正常使用。

三、施工注意事项3.1施工过程中，确保人员安全，遵守操作规程，防止触电、摔伤等事故。

3.2严禁在高压开关柜带电状态下进行维修、检修操作。

3.3施工过程中，确保工具、材料整洁，不影响现场卫生。

3.4施工完成后，及时清理现场，保持环境整洁。

四、施工周期及质量保证4.1施工周期根据具体情况而定，确保施工进度不影响正常生产。

4.2施工质量保证：维修后的开关柜需达到原厂技术标准，确保设备安全、可靠运行。

高压开关柜作业指导书一、引言高压开关柜作为电力系统的重要组成部分，广泛应用于电力输配、变电站、工矿企业等场合。

正确、安全地操作高压开关柜是保障电力系统稳定运行的重要环节。

本文档旨在为高压开关柜的操作人员提供详细的作业指导，以确保操作的安全有效性。

二、操作准备1. 确认电源状态：在进行任何操作之前，必须先确认高压开关柜的电源已断开，且没有任何残留电流。

可使用相应的仪器进行测量确认。

2. 工具准备：准备必要的工具，包括绝缘手套、绝缘工具、绝缘垫板等。

确保这些工具的绝缘性能良好，并定期检查和测试。

3. 通风检查：由于高压开关柜内部可能有有害气体积累，操作前应先进行通风检查，确保操作人员的安全。

4. 操作人员准备：操作人员必须具备相关的电力知识和操作经验，并严格按照规定进行操作。

在操作过程中，必须穿戴合适的防护服装和防护用具。

三、操作流程1. 开柜操作：a. 使用正确的绝缘工具打开高压开关柜的门。

b. 检查柜内是否有异物或掉落物，若有，必须予以清除。

c. 检查各回路的接地情况，确保接地装置正常。

2. 操作前检查：a. 检查开关柜的操作机构是否处于安全位置。

b. 检查所有的开关、隔离刀闸和断路器是否处于断开状态。

c. 检查仪表仪器的状态和准确性，如压力表、温度计等。

3. 操作过程：a. 操作人员必须持握绝缘手套，并严禁触摸带电部分。

b. 按照操作步骤，依次合闸开关、合闸隔离刀闸、合闸断路器。

c. 在操作过程中，要密切观察仪表仪器的显示和指示灯，确保各项参数正常。

d. 若操作过程中出现故障或异常情况，必须立即停止操作并上报处理。

4. 操作结束：a. 全部开关和隔离刀闸必须断开，断开前要确认是否有电流或电压存在。

b. 确定操作机构处于安全位置后，用绝缘工具关闭高压开关柜的门。

c. 清理操作现场，确保没有残留物。

四、安全注意事项1. 操作人员必须严格按照操作规程进行操作，切勿擅自修改或忽略任何步骤。

2. 操作前必须确保周围环境无爆炸性气体或易燃物质。

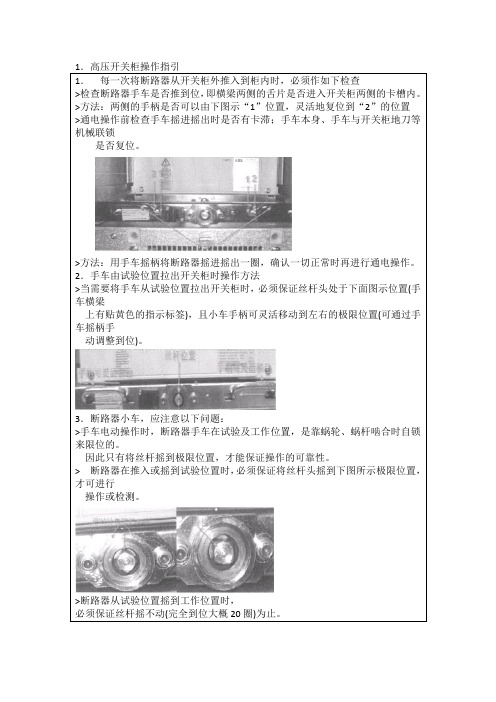

1．高压开关柜操作指引
1． 每一次将断路器从开关柜外推入到柜内时，必须作如下检查
>检查断路器手车是否推到位，即横梁两侧的舌片是否进入开关柜两侧的卡槽内。
>方法：两侧的手柄是否可以由下图示“1”位置，灵活地复位到“2”的位置
>通电操作前检查手车摇进摇出时是否有卡滞；手车本身、手车与开关柜地刀等机械联锁
>手车电动操作时，断路器手车在试验及工作位置，是靠蜗轮、蜗杆啮合时自锁来限位的。
因此只有将丝杆摇到极限位置，才能保证操作的可靠性。
> 断路器在推入或摇到试验位置时，必须保证将丝杆头摇到下图所示极限位置，才可进行
操作或检测。
>断路器从试验位置摇到工作位置时，
必须保证丝杆摇不动(完全到位大概20圈)为止。
是否复位。
>方法：用手车摇柄将断路器摇进摇出一圈，确认一切正常时再进行通电操作。
2．手车由试验位置拉出开关柜时操作方法
>当需要将手车从试验位置拉出开关柜时，必须保证丝杆头处于下面图示位置(手车横梁
上有贴可通过手车摇柄手
动调整到位)。
3．断路器小车，应注意以下问题：

高压开关柜作业指导书高压开关柜作业指导书（一）一、引言高压开关柜是电力系统中非常重要的设备之一，用于控制和保护电路。

为了确保高压开关柜的正常运行，本文将详细介绍高压开关柜的作业指导。

二、作业前准备1. 熟悉高压开关柜的基本结构和原理，了解相关操作规程。

2. 确认开关柜的通电状态和工作环境是否安全稳定。

3. 检查所需工具和设备是否完备，如绝缘手套、绝缘靴、工具箱等。

4. 做好防护措施，如穿戴绝缘工具、带好安全帽等。

三、作业步骤1. 开启高压开关柜门，确保柜内无明火、异味等危险情况。

2. 检查各种开关的位置和状态，并做好记录。

3. 根据实际需求，选择合适的操作方式。

如手动操作、远程控制等。

4. 操作前，先确认所需操作的开关是否处于停止状态，并拉下备开关。

5. 操作时，要轻拿轻放，避免用力过猛或拧紧过度，以免损坏设备。

6. 操作过程中，要保持清洁卫生，及时清除杂物和灰尘。

7. 操作后，关闭高压开关柜门，确保安全可靠。

四、应急处理1. 遇到设备异常或故障时，首先切断电源，并立即报告上级。

2. 在应急情况下，严禁擅自操作，应按照规定流程处理。

3. 在作业过程中，如遇短路、漏电等情况，应立即停止操作，并采取应急措施。

高压开关柜作业指导书（二）五、作业注意事项1. 严格遵守作业规程和操作流程，确保作业安全。

2. 操作时应集中注意力，切勿分心或大意。

3. 操作人员必须经过专业培训和持证上岗，具备相关技能和知识。

4. 严禁在高压开关柜附近吸烟、使用明火等危险行为。

5. 操作人员要注意个人防护，严格按照规定穿戴绝缘工具和防护设备。

6. 严禁擅自改变高压开关柜的接线、调整参数等操作。

7. 不得将高压开关柜用于不正当用途，防止违规操作。

六、作业结束1. 完成作业后，将高压开关柜恢复到正常工作状态，并做好记录。

2. 清理作业现场，保持整洁。

3. 及时将作业情况报告上级，并做好相关资料整理和存档。

七、结语高压开关柜的作业是一项非常重要的工作，要严格按照操作规程进行，确保作业安全和设备正常运行。

KYN28-24高压开关柜操作说明KYN28-24高压开关柜操作说明（此操作说明仅适用于赤道几内亚巴塔港码头门机内高压开关柜）一、送电前检查1.防护用具及工具的准备送电时应穿戴好劳保用品，并准备好相应的工具：10#的内六角扳手（用于柜后门板拆装），接地刀操作手柄，断路器手车摇把、柜门上螺钉钥匙，其它如螺丝刀、扳手、增高平台等。

2.高压柜，电缆卷筒及高压变压器初始状态检查高压柜的初始状态为，断路器手车，PT手车处于试验位置，地刀处于合闸状态，（此时接地刀操作口处压板置于按下打开状态），该状态可拆下后下部柜门，检查柜内高压电缆接线和清洁情况。

若接地刀处于分闸位置，按下接地刀操作口活门压板，接地刀操作手柄（顺时针方向）合上接地刀，使接地刀合闸，打开后门（电缆室门），配合上级供电部门工程师检查进线电缆绝缘及相序，确认正常后，关闭开关柜后门（电缆室门），用接地刀操作手柄（逆时针方向）分断接地刀，操作手柄须旋转到位后抽出操作孔，接地刀活门压板复位关闭到位。

高压柜内、电缆卷筒及高压变压器内部应清洁无尘、无杂物，接头无松动，接线正确，高压电缆固定良好，无靠在活动部件上。

3.面板元件检查储能开关打到开的位置；蘑菇头紧停开关应在断开复位状态；带电显示器件按钮按下（有几台带电显示不带按钮，有电时会直接亮）；4.接线检查检查柜内进、出线侧接线，面朝高压柜正面从左到右相序为A-B-C，色标依次为黄-绿-红；检查变压器上接线是否正确，防止接错线导致相间短路，变压器低压侧每相接多根电缆的，应确认三相间无错接交叉短路现象；低压侧总进线开关应在断开位置，使高压变压器处于空载状态。

5.断路器、PT手车及地刀检查送电前，断路器与PT应处于试验位置（断路器室最外端）,地刀是分闸状态。

二、送电操作流程1.把断路器、PT手车置于试验位置。

2.把断路器、PT的二次插头插入开关柜的二次插座内，并确保插接良好。

3.关闭前门（断路器室门、PT室门），用钥匙旋紧柜门螺钉，并确认接地刀处于分闸状态，（此时接地刀操作口处压板应处于上弹完全关闭状态）。

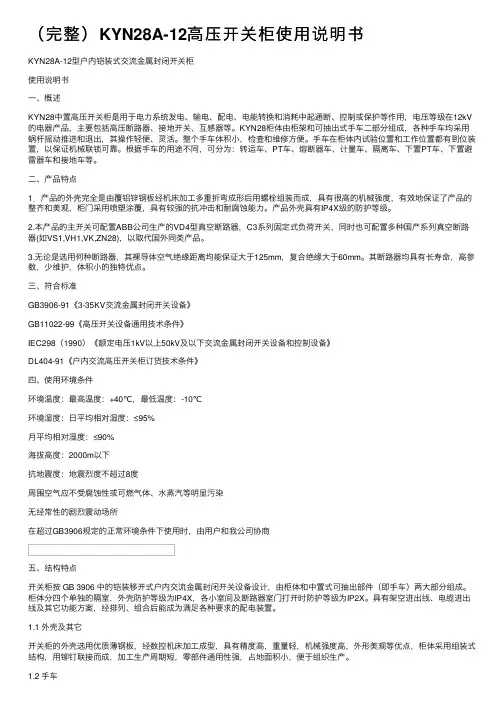

（完整）KYN28A-12⾼压开关柜使⽤说明书KYN28A-12型户内铠装式交流⾦属封闭开关柜使⽤说明书⼀、概述KYN28中置⾼压开关柜是⽤于电⼒系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作⽤，电压等级在12kV 的电器产品，主要包括⾼压断路器、接地开关、互感器等。

KYN28柜体由柜架和可抽出式⼿车⼆部分组成，各种⼿车均采⽤蜗杆摇动推进和退出，其操作轻便、灵活。

整个⼿车体积⼩，检查和维修⽅便。

⼿车在柜体内试验位置和⼯作位置都有到位装置，以保证机械联锁可靠。

根据⼿车的⽤途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置PT车、下置避雷器车和接地车等。

⼆、产品特点1．产品的外壳完全是由覆铝锌钢板经机床加⼯多重折弯成形后⽤螺栓组装⽽成，具有很⾼的机械强度，有效地保证了产品的整齐和美观，柜门采⽤喷塑涂覆，具有较强的抗冲击和耐腐蚀能⼒。

产品外壳具有IP4X级的防护等级。

2.本产品的主开关可配置ABB公司⽣产的VD4型真空断路器，C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器(如VS1,VH1,VK,ZN28)，以取代国外同类产品。

3.⽆论是选⽤何种断路器，其裸导体空⽓绝缘距离均能保证⼤于125mm，复合绝缘⼤于60mm。

其断路器均具有长寿命，⾼参数，少维护，体积⼩的独特优点。

三、符合标准GB3906-91《3-35KV交流⾦属封闭开关设备》GB11022-99《⾼压开关设备通⽤技术条件》IEC298（1990）《额定电压1kV以上50kV及以下交流⾦属封闭开关设备和控制设备》DL404-91《户内交流⾼压开关柜订货技术条件》四、使⽤环境条件环境温度：最⾼温度：+40℃，最低温度：-10℃环境湿度：⽇平均相对湿度：≤95%⽉平均相对湿度：≤90%海拔⾼度：2000m以下抗地震度：地震烈度不超过8度周围空⽓应不受腐蚀性或可燃⽓体、⽔蒸汽等明显污染⽆经常性的剧烈震动场所在超过GB3906规定的正常环境条件下使⽤时，由⽤户和我公司协商五、结构特点开关柜按 GB 3906 中的铠装移开式户内交流⾦属封闭开关设备设计，由柜体和中置式可抽出部件（即⼿车）两⼤部分组成。

KYN28-12高压开关柜操作维护说明书KYN28-12高压开关柜“五防”联锁操作要求;1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。

2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。

3.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。

4.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。

5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。

注：KYN28-12高压开关柜在正常运行时，应闭门操作。

一、面板基本操作：1．合闸分闸操作断路器在工作位置或试验位置时，合闸需顺时针旋转合闸分闸转换开关进行合闸，分闸需逆时针旋转合闸分闸转换开关使其分闸。

2．储能操作在断路器合闸前，必须先将断路器储能，将储能旋钮打到通的位置，断路器每次合闸后会自动储能，储能完成后储能指示灯有指示。

3．就地和远控就地远控转换开关在就地位置是断路器的合分闸只能在柜体面板上操作，在遥控位置时断路器的合分闸只能在后台界面上操作。

4．加热器与照明在柜体有温湿度控制器，若柜体内湿度较大需将加热器旋钮打开，是其柜体干燥。

需观察电缆室情况时可打开检修照明灯，透过观察窗查看电缆室情况。

5．综合保护继电器使用综合保护继电器的使用详见其操作手册。

二、送电操作程序：1. 通过手车转运小车将断路器手车（或PT手车、隔离手车、熔断器手车）推入开关柜；手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开关柜可靠锁定。

2. 将手车的二次插头插入开关柜的二次插座内，并用扣件锁定；3. 关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用接地刀操作手柄（逆时针方向）打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。

KYN28A-12高压开关柜操作指南
1. 引言
本操作指南旨在提供关于KYN28A-12高压开关柜的详细操作说明，帮助用户正确安全地运行该设备。

2. 设备概述
KYN28A-12高压开关柜是一种用于配电系统的重要设备，主要用于控制和保护电力设备。

该开关柜具有以下特点：- 高可靠性
- 安全性能
- 易于操作
3. 操作步骤
下面是使用KYN28A-12高压开关柜的操作步骤：
1. 开关柜的主电源开关默认为关闭状态，请确保主电源开关处于关闭状态。

2. 打开开关柜门，并检查内部电气元件的正常工作状态。

3. 打开主电源开关，确保开关柜的主供电线路已经正常连接。

4. 确保开关柜面板上的所有指示灯都亮起。

5. 根据需要，使用相应的操作按钮或开关来控制设备的电源、
断路器或其他功能。

6. 操作完成后，先切断电源再关闭开关柜。

4. 安全注意事项
在操作KYN28A-12高压开关柜时，务必注意以下安全事项：
- 在操作之前，确保已经了解并熟悉设备的操作说明。

- 严禁擅自拆卸、修改或调整设备的电气元件。

- 在操作过程中，应注意人身安全，避免触摸设备的带电部分。

- 若设备发生异常或故障，请立即切断电源，并联系相关维修
人员。

5. 结论
本操作指南提供了KYN28A-12高压开关柜的操作指南和安全
注意事项，希望能帮助用户正确、安全地使用该设备。

在操作之前，务必全面了解设备的正常工作状态及相关操作方法，并始终注意安
全事项。

10KV高压开关柜操作流程一、送电操作1、清楚柜体内杂物，关紧前后门。

注:柜体若有地刀，只有当地刀处于合闸状态，前后门才能关上。

凸轴水平凸轴竖直地刀合，后门可打开地刀分，后门打不开前门闭锁轴较粗部位与前门闭锁轴较钳形顶杆接细部位与钳形顶杆接触触地刀分，前门打不开地刀合，前门可以打开 2、柜体内的直流电源开关1DK1、1DK2要合上(交流电源根据是否需要决定)。

注:检查控制电源是否是直流220V，要确认电源正负。

3、检查断路器处于分闸状态，接地刀(若有)处于分闸状态。

注:检查断路器航空插头是否固定牢靠，断路器是否已经储能。

4、顺时针摇断路器，将断路器从试验位置摇到工作位置，(当听到“嗒”的声响时，表明手车已经到位，操作时，切忌用力过大，以免损坏手车机构)。

注:一般手柄旋转20圈，断路器从试验位置到工作位置。

5、通过柜面上的合闸按钮或后台进行合闸。

注:柜体是否带高压电可以通过观察保护装置的电压值或开关状态显示仪面板的高压带电显示确定。

二、启动一号电动机运行1,电动机需要投入使用MCB1、PT1,ICB1,RCB1,SCB1,OCB,PT3;七面柜体(SCB2断路器上口带电)。

三、停电维修1、通过柜面的分闸按钮或后台遥控分闸。

2、逆时针转动摇把，将断路器从工作位置摇到试验位置。

3、合上接地刀(若有)，打开前后门。

4、断开控制电源(直流220V微断)，拔下断路器航空插头，拉出断路。

四、注意事项1、检查ICB1柜、RCB1柜、ICB2柜地刀必须打开;MCB1、ICB1,RCB1,SCB1,OCB柜断路器处于分闸状态。

2、依次将MCB1、PT1,ICB1,RCB1,SCB1,OCB,PT3柜体的手车从试验位置摇到工作位置。

3、合MCB1柜断路器，通过高压带电显示和PT2柜的电压表查看柜体是否已经带高压电。

注:无论是1,电机还是2,电机运行，都紧止操作地刀。

高压柜开关操作方法高压柜是一种用于控制和保护高压电气设备的设备。

它主要用于输电系统中的变电站和配电站。

高压柜中的开关是控制高压设备运行和断开电路的关键元件。

下面将详细介绍高压柜开关的操作方法。

1. 操作前的准备工作在操作高压柜开关之前，首先需要进行一些准备工作：- 确认操作人员已经接受过相关的培训和持有相应的资质证书。

- 确保操作人员穿戴好防护设备，如绝缘手套、绝缘鞋等。

- 检查高压柜的运行状态，确保安全可靠。

2. 开关操作的基本步骤高压柜的开关操作一般包括下述步骤：- 了解高压柜的结构和连接方式，并根据电气图纸找到所需操作的开关。

- 检查开关的位置、连接状态和动作状态。

- 确认开关处于断开状态，可以进行下一步操作。

- 如果需要进行人工操作，首先将操作杆插入操作孔中，然后根据需要进行旋转或推拉操作。

- 如果需要进行电动操作，先打开电动机的控制电源，在外部控制盘上选择相应的操作模式，然后按下启动按钮。

3. 开关操作的注意事项在操作高压柜开关时，需要注意以下事项：- 操作前要确保开关处于断开状态，以防止发生电击事故。

切记不要在带电状态下进行操作。

- 在操作某一开关之前，一定要确认该开关是否是自行带电的。

如果是自行带电的开关，在操作时要特别小心，可以在高压柜上使用专门的可调验电接地装置，将自行带电转为不带电，再进行操作。

- 操作人员要经常检查开关操作的松紧度和锁定状况，避免松动或未锁定时引发的故障。

- 在进行电动操作时，要注意电动机的运行状态和操作盘上的指示灯，及时停止操作，防止发生事故。

4. 高压柜开关的维护保养为了确保高压柜的正常运行，需要进行定期的维护保养。

维护保养主要包括以下几个方面：- 定期检查开关的连接状态和动作状态，及时更换损坏的零部件。

- 定期进行开关的润滑保养，确保操作杆的灵活性。

- 定期进行开关的测试和校准，确保其动作准确可靠。

- 定期清洁高压柜内部和周围的环境，防止灰尘和湿气对开关的影响。

KYN28-12高压开关柜/PT柜/计量柜安装使用说明书有限责任公司KYN-28-12型户内交流金属铠装移开式高压开关柜※概述KYN28-12型户内交流金属铠装移开式开关设备系列;额定电压为3-12kV三相交流电、工矿企事业单位配电以及电业系统交流50Hz;单母线及单母线分段系统的成套配电装置..用于发电厂、中小型发电机送二次变电所的受电、配送电及大型高压电动机启动等;实现控制、保护、检测之目的..本开关柜能满足GB3906、IEC298等标准要求;并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能..开关柜既可配用ABB公司的VD4真空断路器;又可配用国产的VS1真空断路器;实为一种性能优越的配电装置..※主要特点■柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成；■所有操作均在柜门关闭状态下进行；■防护等级高;可防止杂物和虫害侵入；■简单有效的“五防”闭锁;防止误操作；■可配用VS1及VD4型真空断路器；■更换断路器简单;手车互换性能好；■柜体可靠墙安装、柜前维护;减少占地面积；■电缆室空间充裕、可连接多根电缆；■断路器室和电缆室可分别加装加热器;防止凝露与腐蚀发生..KNY28-12型户内交流金属铠装移开式高压开关柜※结构说明开关柜由固定的柜体和可抽出部分;手车;两部分组成..柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成..开关柜的外壳防护等级达到IP4X;各隔室的防护等级为IP2X..开关柜具有架空进出线、电缆进出线及左右联络功能;可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置..本开关柜的安装与调试均可正面进行;可以靠墙;以节省占地面积;减少投资..※开关柜主要技术参数※※：电流互感器的断路容量应单独考虑※※※：额定短时耐受电流为31.5KA及以下;分支母线额定电流为1250A 及以下柜宽800mm；额定短时耐受电流为40KA及以上;分支母线额定电流为1250A;以上柜宽1000mm;柜深由用户选择..KNY28-12型户内交流金属铠装移开式高压开关柜化物避雷器;其具体要求用户应与制造厂协商；当断路器用于开断电容器组时;电容器组的额定电流不大于断路器额定电流的80%..※：额定电流达3150A时需配备风冷装置..KNY28-12型户内交流金属铠装移开式高压开关柜※真空断路器弹簧操动机构技术数据2在额定电压下※型号含义：KYN28–12/□□□□额定短路开断电流kA额定电流A操作机构特征代号;D：电磁;T：弹簧－次方案号额定电压kV设计序号试用条件：户内移开式铠装式金属封闭开关设备■由计算机系统监控的智能型开关柜具有遥测、通信、遥控等功能..▲遥测可实时对系统进行电流、电压、功率、功率因数等连续变化的模拟量不断地釆集、分析、处理、记录;对一些较重要量;如母排三相电流、电压、变压器功率、电容柜功率因数等;作为常量;实时显示在显示屏上;并具有越限报警功能..KNY28-12型户内交流金属铠装移开式高压开关柜▲遥测可实时对开关运行状态、保护动作等开关量进行监督;供计算机随时调用和报警;同时送往模拟屏;供操作人员随时观察;并对各柜内开关的状态、事故跳闸、过流速断、温度等作实时记录打印;以备后用;同时送往模拟屏;供操作人员随时观察和模拟操作..▲遥控通过计算机键盘输入相应的站号、开关号、合、分闸等信号;在计算机屏幕上和模拟屏上同时将要选择的具体开关的状态反馈回来;同时反馈一个具体的继电器辅助触点信号;用来证实被选中的开关是否是要选的开关;以防误动..既有分、合闸成功、失败、继电器故障、开关状态等信号以中文显示;并实时记录操作的时间、类型和开关号等..有限责任公司地址：电话：传真：邮编：网址：邮箱：KNY28-12型户内交流金属铠装移开式高压开关柜。

高压开关柜操作手册一、高压开关柜简述高压金属封闭开关设备是由柜体和手车两大部分构成。

柜体由金属隔板分隔成四个独立的隔室：母线室、断路器手车室、电缆室和继电器仪表室。

手车根据用途分为断路器手车、计量手车、隔离手车等，同参数规格的手车可以自由互换，手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。

高压开关柜有安全可靠的连锁装置，能满足“五防”要求：(1 防止误操作断路器；2 防止带负荷拉合隔离开关，即防止带负荷推拉小车；3 防止带电挂接地线，即防止带电合接地开关；4 防止带接地线送电，即防止接地开关处于接地位置时送电；5 防止误入带电间隔)a）断路器手车在试验或工作位置时，断路器才能进行合分操作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。

b)仅当接地关处于分闸位置时，断路器手车才能从试验位置移至工作位置，仅当断路器手车处于试验位置时，接地开关才能进行合闸操作，实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。

C)接地开关处在分闸位置时，下门及后门都无法打开，防止了误入带电间隔。

d)断路器在工作位置时，二次插头被锁定不能拔出。

为保证安全及各联锁装置可靠不至损坏，必须按联锁防误操作程序进行操作。

二、主电源柜送电操作程序1) 关闭所有柜门及后封板,并锁好。

2) 推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， (推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。

)手动插上航空插，关上手车室门并锁好。

3) 观察上柜门各仪表、信号指示是否正常。

（正常时综合继保电源灯亮，断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。

）4) 将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插头被锁定，断路器手车主回路接通，查看相关信号。

KYN28型高压配电柜安装使用说明书KYN 型高压配电柜一、概述：KYN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统成套配电装置。

关键用于发电厂、中小型发电机送电、工矿企事业配电及电业系统二次变电所受电、送电及大型高压电动机起动等。

实施控制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等标准要求,含有预防带负荷推拉断路器手车、预防误分合断路器、预防接地开关处于闭合位置时关合断路器、预防误入带电隔室、预防在带电时误合接地开关联锁功效,即可配用VS1真空断路器,又可配用ABB 企业VD4真空断路器。

实为一个性能优越配电装置。

二、产品型号及含义:三、使用条件:a.正常环境条件1)周围空气湿度上限,+40℃下限,-10℃2)海拔:1000M3)相对环境温度:日平均小于95%，月平均小于90%4）地震：烈度不超出8度5)周围空气应不受腐蚀性或可燃气体，水蒸气等显著污染6）无严重污秽及常常性猛烈振动，严酷条件下严酷度设计满足1度要求2、特殊工作条件：在超出要求正常环境条件下使用时，由用户和制造厂协商。

四、电气性能:1.基础电气参数：表12.柜内关键关键电器元件技术参数：a.进、出线及联络开关柜：采取ZN63-12/1250-31.5断路器。

进、出线及隔离断路器：额定电流为1250A额定短路开断电流：31.5KA额定动稳定电流:80KA机械寿命:0次额定短路开断电流开断次数：50次合闸时间：≤60ms跳闸时间：≤45ms最大三相分合不一样期: ≤2msb.操作机构：专用弹簧操作机构操作电源电压:DC220V合闸线圈电压/功率:DC220V/245W分闸线圈电压/功率:DC220V/245Wc.电流互感器: LZZB9J-10 /150b/2 □/5计量0.2S级15VA.测量0.5级15VA.保护10P20 30VA变比和配置图相一致d.电压互感器：JDZXF11-10 0.1//3 0.1//3 0.1/3e.带电显示装置：DXN12-Tf.氧化锌避雷器：HY5WS1-17参数五、设备关键特点：1）开关柜外壳选择敷铝锌钢板经多重折弯组装而成，全部部件有足够强度，能承受运输、安装和地震及运行短路所引发作用力不致损坏。

高压开关柜安全操作指导书
（ISO9001-2015）
开关柜的操作必须经严格、系统培训，经考试（书面及实际操作）合格后并取得安监局颁发的《电工操作证》以及能源局颁发的《入网证》方可进行高低压开关柜操作，未经培训的任何人员严禁操作。

一、送电操作程序
1、穿戴好防护用品，用高压试电器确认市高压电正常。

2、打开接地刀锁。

取下“禁止合闸”警示牌。

3、逆时针操作，拉开接地刀。

4、检查接地指示在断开位置。

5、锁上接地刀锁。

6、打开开关锁。

7、逆时针操作将开关合上，然后顺时针反向蓄能操作。

8、检查三个指示灯在亮的状态。

9、锁上开关锁。

二、停电操作程序
1、断开低压配电柜的进线柜总负荷开关。

2、检查三个指示灯在亮的状态。

3、用手按停电开关，听到开关动作声为止。

4、用高压试电器分别对L1、L2、L3检查，指示灯应无闪烁呈白色。

5、打开接地刀锁。

6、顺时针操作，合上接地刀。

7、检查接地指示在接地状态。

挂上“禁止合闸”警示牌。

三、操作记录
1、班内完成的操作记录于《工程部值班记录表》内。

2、跨班完成的操作记录于《操作记录表》内。

3、《工程部值班记录表》、《操作记录表》由部门兼职资料员保存二年。
