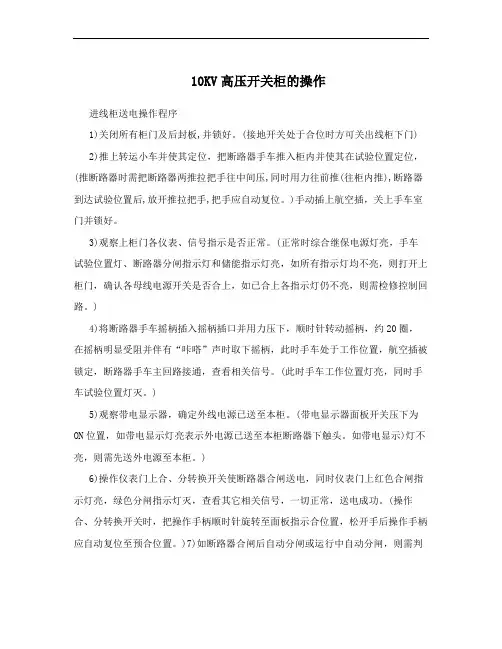

10KV高压开关柜的操作进线柜送电操作程序1)关闭所有柜门及后封板,并锁好。
(接地开关处于合位时方可关出线柜下门)2)推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插，关上手车室门并锁好。
3)观察上柜门各仪表、信号指示是否正常。
(正常时综合继保电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。
)4)将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。
(此时手车工作位置灯亮，同时手车试验位置灯灭。
)5)观察带电显示器，确定外线电源已送至本柜。
(带电显示器面板开关压下为ON位置，如带电显示灯亮表示外电源已送至本柜断路器下触头。
如带电显示)灯不亮，则需先送外电源至本柜。
)6)操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正常，送电成功。
(操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。
)7)如断路器合闸后自动分闸或运行中自动分闸，则需判断何种故障并排除后才可按以上程序重新送电。
(当线路故障断路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时故障音响鸣响。
此时观察综合继保，如TRIP灯亮，同时IL1，IL2，IL3灯任一灯亮或同时亮，则故障为线路过流，如TRIP灯亮，同时IRF灯亮，则故障为综合继保异常。
在故障检修时可按消音按钮取消音响鸣响，在检修完毕后，需按综合继保面板RESET/STEP按钮手动复位综合继保。
开关柜(培训课件)开关柜培训课件一、概述开关柜是电力系统中重要的组成部分，主要用于控制和保护电气设备。
开关柜的主要功能包括接通和断开电路、控制和保护电气设备、测量和监测电路参数等。
开关柜广泛应用于电力系统、工业和商业建筑等领域。
二、开关柜的结构和组成开关柜由柜体、断路器、接触器、继电器、仪表、电缆和连接器等组成。
柜体是开关柜的主体部分，用于容纳和保护内部的电气设备。
断路器是开关柜中最重要的部件之一，用于接通和断开电路。
接触器是一种电磁开关，用于控制大电流的通断。
继电器是一种电控制设备，用于放大信号和实现远程控制。
仪表用于测量电路参数，如电压、电流和功率等。
电缆和连接器用于连接开关柜和外部设备。
三、开关柜的工作原理开关柜的工作原理主要基于电磁感应和电路的通断。
当电源接通时，电流通过断路器、接触器和继电器等部件，最终到达被控设备。
当需要断开电路时，操作人员可以通过开关或远程控制系统来切断电源。
开关柜还可以通过继电器和仪表等设备来实现对电路的保护和监测。
四、开关柜的分类开关柜可以根据用途、结构和性能等特点进行分类。
按照用途可以分为高压开关柜、低压开关柜和箱式变电站等。
按照结构可以分为固定式开关柜、抽屉式开关柜和移动式开关柜等。
按照性能可以分为普通型开关柜、防护型开关柜和智能型开关柜等。
五、开关柜的选择和应用开关柜的应用非常广泛，可以用于电力系统、工业和商业建筑等领域。
在电力系统中，开关柜用于控制和保护发电机、变压器和输电线路等设备。
在工业和商业建筑中，开关柜用于控制和保护生产线、照明和空调等设备。
六、开关柜的安装和维护开关柜的安装需要按照制造商的说明书和相关的标准和规范进行。
在安装过程中，需要注意电气连接的正确性和可靠性，以及设备的固定和支撑。
安装完成后，需要进行相关的测试和检查，以确保开关柜的正常运行。
开关柜的维护包括日常巡检和定期检修。
日常巡检需要检查开关柜的运行状态、电气连接和设备温度等。
定期检修需要检查开关柜的断路器、接触器和继电器等部件的运行状态和磨损情况，以及仪表和电缆的连接情况等。
