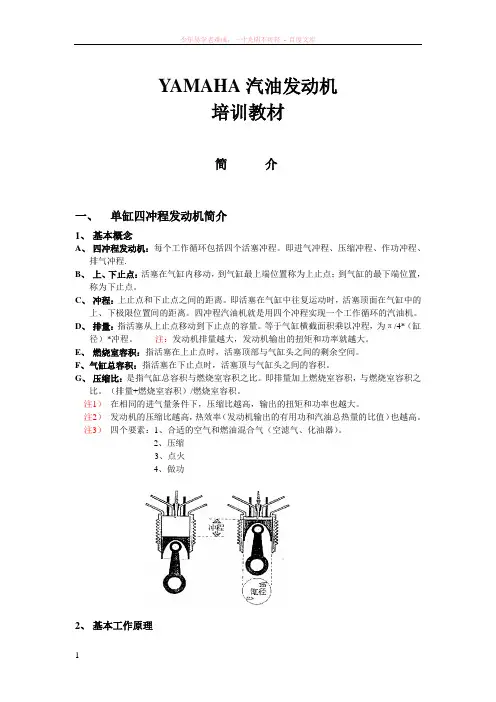

YAMAHA汽油发动机培训教材简介一、单缸四冲程发动机简介1、基本概念A、四冲程发动机：每个工作循环包括四个活塞冲程。
即进气冲程、压缩冲程、作功冲程、排气冲程.B、上、下止点：活塞在气缸内移动，到气缸最上端位置称为上止点；到气缸的最下端位置，称为下止点。
C、冲程：上止点和下止点之间的距离。
即活塞在气缸中往复运动时，活塞顶面在气缸中的上、下极限位置间的距离。
四冲程汽油机就是用四个冲程实现一个工作循环的汽油机。
D、排量：指活塞从上止点移动到下止点的容量。
等于气缸横截面积乘以冲程，为π/4*（缸径）*冲程。
注：发动机排量越大，发动机输出的扭矩和功率就越大。
E、燃烧室容积：指活塞在上止点时，活塞顶部与气缸头之间的剩余空间。
F、气缸总容积：指活塞在下止点时，活塞顶与气缸头之间的容积。
G、压缩比：是指气缸总容积与燃烧室容积之比。
即排量加上燃烧室容积，与燃烧室容积之比。
（排量+燃烧室容积）/燃烧室容积。
注1）在相同的进气量条件下，压缩比越高，输出的扭矩和功率也越大。
注2）发动机的压缩比越高，热效率（发动机输出的有用功和汽油总热量的比值）也越高。
注3）四个要素：1、合适的空气和燃油混合气（空滤气、化油器）。
2、压缩3、点火4、做功2、基本工作原理小型汽油机是将汽油与空气混合后直接输入机器内部燃烧而产生热能，然后再转变为机械能的一种装置。
汽油机起动后，汽油被雾化成微小颗粒并和空气混合成可燃烧混合气。
混合气经进气门进入气缸后，被上行的活塞压缩，在燃烧室内被电火花点燃，点燃后的混合气迅速燃烧放出大量的热量，使气缸内的气体受热膨胀。
这种高温高压的气体作用于气缸壁及活塞顶部，推动活塞下行，通过连杆带动曲轴旋转，对外作功。
3、单缸四冲程汽油机的工作过程1）进气过程：进气过程开始时，进气门开启，活塞由上止点向下止点运动，气缸容积迅速增大，气缸内气体压力下降，形成一定的真空吸力，从而把由汽油蒸气与空气组成的混合气吸入气缸。
进气过程结束时，进气门关闭。
培训专用前言伴随着公司日新月异的发展，各项工作都已步入正常的轨道，员工再学习培训工作亦是如此。
但培训工作一直一来，却没有一本较系统的参考教材。
鉴于此，特约各有关人员、有关部门提供相关内容篇章。
他们都热烈响应，或在百忙之中提供资料、或积极总结自己的工作经验与大家共享。
在大家共同努力下，最终得以成册。
本册编写时，以提高员工业务水平为指导思想，以应知应会为原则，内容涉及认知企业及企业文化、安全知识、发动机基础、机械制造相关知识及质量管理知识。
内容丰富、图文并茂。
它是一本培训的参考教材，更是增加知识的一个小册子。
本书覆盖的内容较多，详略不一，希望对读者起到一个总结介绍的作用，想深入了解某个问题的还请参考其他专业书籍。
水平有限及时间仓促，编辑过程中难免错误与不足，恳请批评指正。
末，再次向提供资料的设备、刀具、工装、质量部门及相关个人表示感谢！编者2008-11-15目录第一章了解企业/1第一节企业文化/1第二节企业历程/1第三节中国重汽专用名词解释/6第四节规范篇/7第五节行为篇/7第六节学习篇/7第二章安全/9第一节安全基本知识/9第二节职工安全生产守则/13第三节工段长、班组长的安全生产职责/14 第三章发动机相关知识/15第一节从我们的产品说起/15第二节柴油机概况/15第三节柴油机结构及工作原理/17第四章机械加工相关知识/22第一节自制件/22§1.构成/22§2.气缸体/22§3.气缸盖/25§3.附箱体类零件加工/26第二节设备基础/26§1.基本操作/26§C控制面板及各键值介绍/27§3.人机安全/31§4.点检、维护与保养/32第三节刀具基础/36§1.刀具材料、性能/37§2.几种常用刀具/37第四节机床夹具基础/55§1.工装基础知识/56§2.数控夹具的选用/57§3.公司工装实际类型/57§4.工装的正确使用及保养/63§5.工装常见问题及解决方法/64第五章质量/64第一节机加工产品质量控制/64§1.机械加工精度/64§2.零件表面质量/65§3.零件制造的标准化/65§4. 形位公差基础/66第二节计量器具/70§1.计量器具分类/70§2.常用计量器具/71§3.计量器具检定/79第三节质量基础知识/79§1.质量含义/79§2.产品/79§3.质量管理历程/80§4.标准化与质量体系建立/81第四节我们的质量管理/81§1.机加工厂控制/81§2.机加工检验/82第一章了解企业第一节企业文化1.企业目标建百年基业创世界一流2.企业核心理念科学发展理性经营精心操作追求最佳利益3.企业价值观用人品打造精品用精品奉献社会4.企业哲学一步到位步步到位5.企业宗旨坚持以人为本诚信中国重汽6.企业行为理念人人都是形象事事连着效益7.中国重汽其他理念7.1打响中国牌唱响重汽歌当好重汽人造好重汽7.2 认真负责科学务实改革创新锐意进取7.3不断的否定昨天、科学的安排今天、勇敢的创新明天7.4 干就干精品争就争第一7.5 人人都是人才岗位造就人才7.6学习改革创新发展7.7让人生在平凡的岗位上得到升华7.8用户的满意就是我们永无止境的追求第二节历程篇中国重汽走过了一条不平坦的路中国重汽走过了一条不平凡的路中国重汽走的是一条艰苦创业的路中国重汽走的是一条创新发展的路每一步都饱含着一代代中国重汽人的汗水和智慧每一步都留下了民族重型汽车工业发展的印记第三节中国重汽专用名词解释三个一线通即：销售回款、售后服务和信息反馈一线通。
