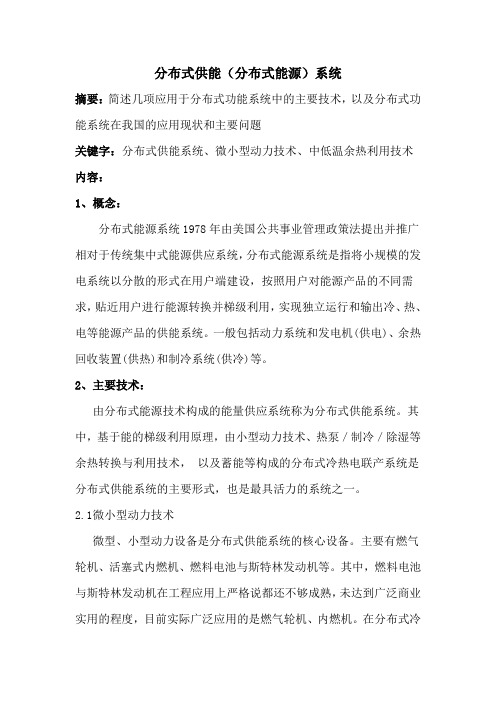

分布式供能（分布式能源）系统摘要：简述几项应用于分布式功能系统中的主要技术，以及分布式功能系统在我国的应用现状和主要问题关键字：分布式供能系统、微小型动力技术、中低温余热利用技术内容：1、概念：分布式能源系统1978年由美国公共事业管理政策法提出并推广相对于传统集中式能源供应系统，分布式能源系统是指将小规模的发电系统以分散的形式在用户端建设，按照用户对能源产品的不同需求，贴近用户进行能源转换并梯级利用，实现独立运行和输出冷、热、电等能源产品的供能系统。

一般包括动力系统和发电机(供电)、余热回收装置(供热)和制冷系统(供冷)等。

2、主要技术：由分布式能源技术构成的能量供应系统称为分布式供能系统。

其中，基于能的梯级利用原理，由小型动力技术、热泵／制冷／除湿等余热转换与利用技术，以及蓄能等构成的分布式冷热电联产系统是分布式供能系统的主要形式，也是最具活力的系统之一。

2.1微小型动力技术微型、小型动力设备是分布式供能系统的核心设备。

主要有燃气轮机、活塞式内燃机、燃料电池与斯特林发动机等。

其中，燃料电池与斯特林发动机在工程应用上严格说都还不够成熟，未达到广泛商业实用的程度，目前实际广泛应用的是燃气轮机、内燃机。

在分布式冷热电联产系统中，动力装置不仅仅提供动力，还是热(余热)的提供者。

因此，在分析其动力特性的同时，其余热的特点同样重要．这是与处理一般动力系统的主要区别。

另外，分布式冷热电联产系统中，动力装置常常处于部分负荷状态下运行，其变工况性能对系统综合性能影响更为显著。

在分布式供能系统的功率范围内，内燃机可以获得相对燃气轮机更高的发电效率，但是燃气轮机排气温度较高，一般在400～600ºC甚至更高，其余热具有很好的可用性。

而内燃机的余热主要包括两部分，一部分是为保证内燃机的正常工作温度，通过内燃机的冷却系统将内燃机受热零件，如气缸盖、气缸、气门等的热量带走，这部分热量一般称为缸套水余热，温度较低，一般在80～120ºC ；另一部分是燃料进入气缸燃烧作功，作功后的废气通过排气阀排出气缸，废气带走的热量称为烟气余热，温度在400～600ºC。

分布式能源

分布式能源

分布式能源系统介绍分布式能源没有统一的定义，发展处于探索阶段。

在中国，相关配套政策、技术、设备等都正在逐步出台。

世界分布式能源联盟的定义：分布式能源是分布在用户端的独立的各种产品和技术，包括：1、高效的热电联产系统，功率在3KW—400MW的燃气轮机、蒸汽轮机、内燃机、燃料电池、微型燃气轮机等；2、分布式可再生能源，包括光伏发电系统、小水电、生物能发电以及风力发电。

国家发改委的定义：分布式能源是利用小型设备向用户提供能源供应的新型能源利用方式。

与传统的集中式能源相比，分布式能源接近负荷，不需要建设大电网进行远距离高压或超高压输送，可大大减少线损，节省输配电建设投资和运行费用；由于兼备发电、供热等多种能源服务功能，分布式能源可以有效的实现能源的梯级利用，达到更高的能源综合利用率。

中国行业标准定义：天然气分布式能源，是指以天然气为燃料，通过冷热电三联供等方式实现能源的梯级利用，综合能源利用效率达到70%以上，并在负荷中心就近实现能源供应的现代能源供应方式，是天然气高效利用的重要方式。

燃气冷热电三联供技术天然气分布式能源就是在用户终端实现冷热电三联供，也叫CCHP(Combined Cooling, Heating&Power)，它主要是利用燃气轮机或燃气内燃机燃烧洁净的天然气发电，对作功后的余热进一步回收，用来制冷、供热和生活热水，就近供应。

特点：1、它将能源系统以小规模(数千瓦至50MW)、模块化、分散式的方式布置在用户附近。

2、可独立地输出冷、热、电三种形式的能源。

天然气利用率高，大气污染物排放少，是一种高效的能源综合利用方式。

3、电原则上以自用为主，并网不上网，并网的目的是调峰和应急。

三联供系统基本原理-----能源的梯级利用楼宇式天然气冷热电三联供技术是一项先进的供能技术，它首先利用天然气燃烧做功产生高品位电能，再将发电设备排放的低品位热能充分用于供热和制冷，实现了能量梯级利用，因而是一种高效的城市能源利用系统，是城市中公共建筑冷热电供应的一种新途径。

分布式供能系统的定义及其内涵

分布式供能系统的定义及其内涵
T e rm used in terchangeab ly w ith CCH P. T rigeneration is the simu ltaneous production of electr ic ity and useful hea t and coo ling.
U sua lly associated w ith foss il fired generators and imp lies pow er only applica tions, how ever it can a lso refer to applica tions where w aste hea t is recovered in wh ich case g reater env ironmenta l bene fits would be rea lized. R enew ab le technolog ies are a lso in creasing ly be ing em ployed to prov ide backup powe r.

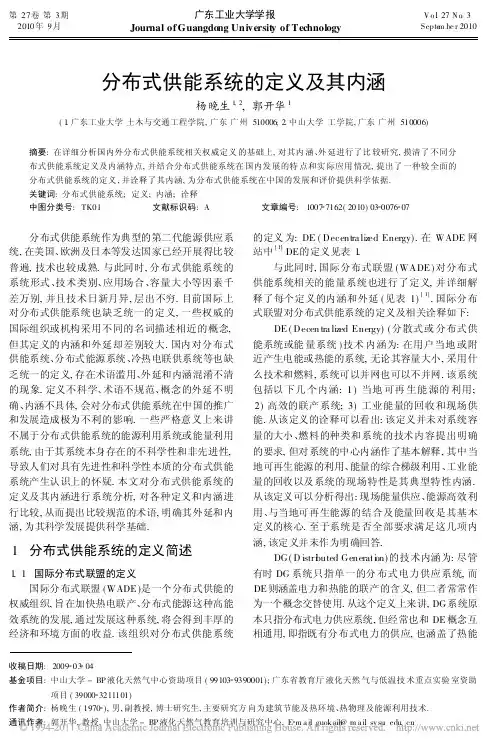

第 3期
