继电保护故障分析及查找方法 唐鑫

继电保护及二次回路典型故障分析与处理随着现代化电力系统的发展，继电保护及二次回路发挥着越来越重要的作用，对于保证电力系统的安全运行和稳定性起着至关重要的作用。

然而，由于复杂的电力系统结构和运行环境，继电保护及二次回路也不免会出现各种故障。

本文将针对继电保护及二次回路典型故障进行分析和处理，以期提高电力系统的安全性和稳定性。

1. 供电故障供电故障是继电保护常见的故障之一，其特点是导致整个电力系统的运行中断。

此时需要进行以下处理：（1）检查主开关是否处于合闸状态，如果不是则及时合上主开关；（2）检查保护设备是否正常工作，如果是检查触发电压是否满足要求，如果不是，则对触发线路进行处理；（3）检查保护设备的电源是否正常，如果不是则及时修复电源问题。

2. 误动作故障误动作故障是指保护设备在无故障情况下错误地触发的现象。

此时需要进行以下处理：（1）检查保护设备调整参数是否正确，是否适应电力系统的实际运行条件；（2）检查继电保护接线是否正确，是否存在误接和接触不良的情况；（3）检查保护设备的电源和合格率是否正常，如合格率不足可能会导致误动作；（4）检查保护设备与其他设备之间的互相影响情况，例如离散触发电路产生的电磁干扰等。

3. 短路故障（1）立即切断短路线路的电源，以避免故障进一步扩大；（2）清除对应的故障点，排除故障原因；（3）对已切断的线路进行继电保护复归操作，确保系统运行平稳。

短路故障是二次回路典型故障之一，主要包括短路、接地、导线脱落等。

此时需要进行以下处理：（1）检查线路的复合电缆是否存在破裂、磨损等情况；（2）排查地线接头是否安装牢固、接触良好；（3）根据实际情况，确认故障原因并进行修复。

触发电源故障是指二次回路中的触发电源失效或偏差，造成整个保护系统无法触发的故障。

此时需要进行以下处理：（1）检查触发电源的正常状态，包括检查电源连接线路、连接插头等；（2）检查电源电压是否在规定范围内，如果不是则进行校验和修复；合闸故障指在进行二次回路合闸操作时出现的故障。

关于电力系统继电保护故障分析及故障点查找方法探讨发表时间：2017-11-29T10:30:28.433Z 来源：《电力设备》2017年第23期作者：孙红石[导读] 对继电保护故障出现的原因进行分析，掌握一定的故障查找、解决办法成为放在电力系统工作者面前艰巨的任务。

（西藏自治区昌都市国网西藏电力有限公司昌都供电公司 854000）关键词：电力系统；继电保护；意义；问题；措施引言随着经济的发展与社会的进步，国内电力资源的需求也呈现日渐增加的趋势，特别是一些贫困地区，为了发展经济，对电力资源的供应更加的依赖。

为了保持电力资源的安全、持续供应，需要对电网系统进行不断的完善。

继电保护故障成为了危害电网运行的一大主要原因。

所以，对继电保护故障出现的原因进行分析，掌握一定的故障查找、解决办法成为放在电力系统工作者面前艰巨的任务。

1、对电力系统继电保护故障的认识继电保护（Protective Relay），是研究电力系统故障和影响安全运行的异常工况，以探讨其对应措施的反事故自动化措施。

由于在它发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路等），使之避免损害，所以也叫做继电保护。

继电保护故障是造成电网系统瘫痪的主要原因之一，发生故障，必然会产生大面积的电力问题出现。

继电保护故障一直是人们所重点关注的环节之一，尤其是1996年美国西部大停电事故的发生，促使继电保护故障越来越为电力业内人士所重视。

继电保护系统的设立是为了保证在一些系统故障、恶劣的环境条件中，电网能够正常、有效的运行，因此它必须非常可靠并且可以长时间的保持运行。

换句话说，在电力系统运作一切正常的情况下，继电保护系统持续保持待命的不动作状态，一旦电网系统发生了故障，其必须马上把出现问题的部分从电力网络出中分离开来。

继电保护是保证电网正常发挥作用的关键因素，承担着艰巨的任务。

所以说，国家加大对此方面的研究和资金投入是十分有必要的，也是具有现实意义的。

继电保护故障查找方法分析[摘要]随着电力系统的发展，人们对于电网的运行安全性的要求越来越高，继电保护装置作为电网安全的第一道关卡，应该引起有关部门和技术人员的重视。

下文中笔者将结合自己的工作经验，对继电保护故障的有关问题进行分析，文中笔者将从继电保护常见故障、继电保护中常见的几种故障查找方法研究等几个方面，谈谈如何对继电保护故障进行查找。

【关键词】继电保护；故障；查找方法；分析一、继电保护常见故障就目前继电保护的故障的发生情况来看，一般来说可以将其故障分为以下几种，第一，产源故障，也就是说继电保护装置在生产过程中的质量问题引发的应用故障，由于继电保护装置的是一种技术性产品，所以应该加强对生产过程的管控。

第二，整定故障，也就是说在继电保护装置使用前，对其相关参数和运行状态进行设定不当而引发的运行故障，这种情况一般是由于工作人员的问题导致的。

第三，管理故障，也就是说在运作中对继电保护装置的管理和维护的不当极易导致其硬件受损，从而引发安全故障。

二、继电保护的常见故障查找方法1、替代法也就是在继电保护装置产生故障后，用一个新的正常元件来替代有可能产生故障的元件，并通过对其运行状态的对比，来分析该元件是否是故障的发生位置。

这种方法的最大的特点在于能够较准确和迅速的查找出故障的发生位置，但是值得注意的是，要保持先后元件的运行状态的一致，否则对比结果将失去参考价值。

2、短接法所谓短接法，就是通过对现有的继电保护装置运行线路中的一段距离进行短接线入的方式，来切换该回路中的各种运行状态，以达到检验的效果和目的。

在这个过程中，可以实现的继电保护故障的查处形式主要有电磁锁失灵、切换继电器误动以及开关接点情况等。

3、参照法所谓参照法，就是通过对现有的系统的运行参数和标准参数的对比情况，来分析和判断继电保护装置的故障形式以及位置，并对有可能存在问题的部位进行测试，以判断预想数值和实际数值之间的差距。

3.1首先，可以通过对现有的回路进行改造的方式，来更换运行设备，并观察二次接线的运行状况，来参照相同设备的运行状况是否异常。

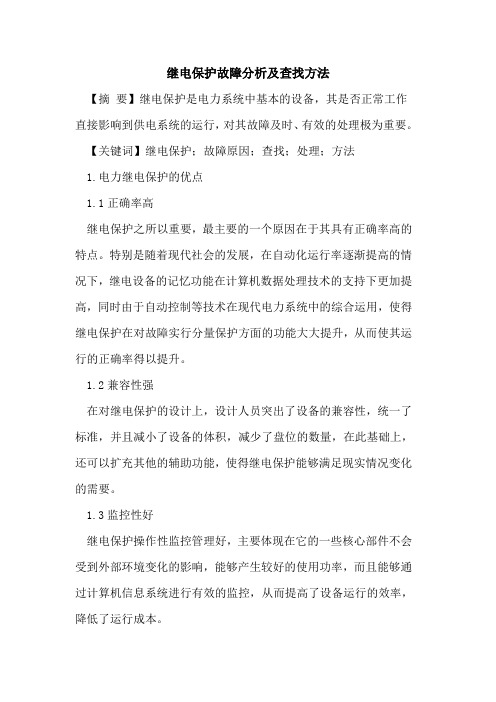

继电保护故障分析及查找方法【摘要】继电保护是电力系统中基本的设备，其是否正常工作直接影响到供电系统的运行，对其故障及时、有效的处理极为重要。

【关键词】继电保护；故障原因；查找；处理；方法1.电力继电保护的优点1.1正确率高继电保护之所以重要，最主要的一个原因在于其具有正确率高的特点。

特别是随着现代社会的发展，在自动化运行率逐渐提高的情况下，继电设备的记忆功能在计算机数据处理技术的支持下更加提高，同时由于自动控制等技术在现代电力系统中的综合运用，使得继电保护在对故障实行分量保护方面的功能大大提升，从而使其运行的正确率得以提升。

1.2兼容性强在对继电保护的设计上，设计人员突出了设备的兼容性，统一了标准，并且减小了设备的体积，减少了盘位的数量，在此基础上，还可以扩充其他的辅助功能，使得继电保护能够满足现实情况变化的需要。

1.3监控性好继电保护操作性监控管理好，主要体现在它的一些核心部件不会受到外部环境变化的影响，能够产生较好的使用功率，而且能够通过计算机信息系统进行有效的监控，从而提高了设备运行的效率，降低了运行成本。

2.继电保护故障常见的原因分析2.1软件版本问题由于装置自身的质量或程序漏洞问题只有在现场运行过相当一段时间后才能发现。

因此，继电保护人员在保护调试、检验、故障分析中发现的不正常或不可靠现象应及时向上级或厂商反馈情况。

2.2 ta饱和问题作为继电保护测量ta对二次系统的运行起关键作用，随着系统短路电流急剧增加，在中低压系统中电流互感器的饱和问题13益突出，已影响到继电保护装置动作的正确性。

2.3抗干扰问题微机保护的抗干扰性能较差，对讲机和其他无线通讯设备在保护屏附近的使用会导致一些逻辑元件误动作。

现场尽可能避免操作干扰、冲击负荷干扰、直流回路接地干扰等问题的发生。

2.4高频收发信机问题在220kv线路保护运行中，属于收发信机问题仍然是造成纵联保护不正确动作的主要因素，主要问题是元器件损坏、抗干扰性能差等，出问题的收发信机基本上都包括了目前各制造厂生产的收发信机。

电力系统继电保护常见故障分析与检修技术电力系统继电保护是电力系统中非常重要的一部分，它承担着保护电力设备和系统安全运行的责任。

由于各种原因，继电保护设备也会出现故障，因此对于继电保护设备的常见故障分析与检修技术是非常重要的。

本文将就电力系统继电保护常见故障进行分析，并介绍一些常见的检修技术。

一、继电保护常见故障分析1. 电源故障电源故障是继电保护设备常见的故障之一。

当继电保护设备的电源故障时，就会导致保护设备无法正常工作，从而无法对电力设备进行保护。

电源故障的原因可能是电源线路故障、电源插座故障、电源线接触不良等。

在对继电保护设备进行故障分析时，首先需要检查电源线路和插座的情况，确保电源供应正常。

2. 故障信号传输故障故障信号传输故障是指继电保护设备的故障信号传输线路出现故障，导致保护设备无法接收或传输故障信号。

这种故障可能是由于传输线路断开、连接不良、接触不良等引起的。

当出现这种故障时，需要对传输线路进行详细的检查，找出故障点并进行修复。

3. 保护设备本身故障保护设备本身故障是指继电保护设备本身出现故障，无法正常工作。

这种故障可能是由于设备老化、元件损坏、程序错误等引起的。

对于这种故障，需要进行详细的检查和分析，找出故障原因并进行修复。

同时也需要及时更新维护保护设备，确保其正常运行。

1. 实时监控对于继电保护设备的故障检修来说，实时监控是非常重要的。

通过实时监控，可以及时发现故障并采取措施进行修复。

实时监控也能够帮助工程师了解设备运行状态，为后续维护提供参考。

2. 替换元件在继电保护设备出现故障时，有时候需要对设备进行元件的更换。

工程师需要了解继电保护设备的内部结构和元件规格，对于损坏的元件进行及时更换。

3. 调试维护继电保护设备的调试维护是非常重要的一项工作。

定期对继电保护设备进行调试维护，可以发现潜在故障并及时修复，确保设备的正常运行。

4. 更新升级随着科技的不断发展，继电保护设备也在不断更新升级。

继电保护及二次回路典型故障分析与处理继电保护及二次回路是电力系统中非常重要的部分，它们保证着电力系统的正常运行和安全稳定。

然而，由于各种原因，继电保护及二次回路也会出现故障，导致电力系统的异常甚至事故。

本文主要针对继电保护及二次回路的典型故障进行分析与处理。

1. 继电保护故障继电保护的主要功能是根据电力系统的变化，及时对电路进行保护。

继电保护故障主要发生在保护装置本身出现问题或者保护装置的接线出现问题时。

一般继电保护故障表现为无法动作、误动作和故障指示。

具体的处理方法如下：（1）无法动作继电保护无法动作的主要原因是保护装置自身出现故障。

在处理这种故障时，首先需要检查保护装置的供电是否正常，如果供电正常，则需要检查保护装置内部的元件是否正常，例如电磁铁、触头等。

如果装置元件正常，则需要检查主要回路和辅助回路的接线是否正常。

（3）故障指示2. 二次回路故障二次回路的主要功能是将电力系统中的参数转换成电信号，传输给保护装置，并辅助保护装置进行判断和处理。

二次回路故障主要发生在传感器和接线出现问题时。

具体的处理方法如下：（1）传感器故障传感器是将电力系统中的参数转换成电信号的关键部件，如果出现故障，则会影响保护装置的判断和处理。

传感器故障一般表现为信号失真或信号消失。

在处理这种故障时，需要首先检查传感器的供电是否正常，如果供电正常，则需要检查传感器的内部元件是否正常。

（2）接线故障总的来说，继电保护及二次回路故障的处理需要详细的检查和排除，相应的措施和方法也需要针对不同的故障情况有所区别。

只有保证了继电保护及二次回路的正常运行，电力系统才能够实现安全稳定运行。

电力系统继电保护故障分析与处理
电力系统继电保护是电力系统安全运行的重要保障之一。

在电力系统运行过程中，如果发生故障，继电保护将及时切除故障元件，保护电力系统的安全和可靠运行。

由于各种原因，继电保护系统也会存在故障，这时就需要进行故障分析与处理。

一、故障分析
故障分析是找出故障的原因和位置的过程。

故障分析需要根据实际的运行情况和故障事件的描述，采用逐级递进的方法，逐步缩小查找范围。

常用的故障分析方法有：
1. 故障排除法：根据实际的故障现象，逐步排除可能存在故障的设备或线路，以确定故障的位置。

2. 故障模拟法：根据故障事件的描述，结合电力系统的拓扑结构和保护配置，通过模拟故障过程，找出可能存在故障的设备或线路。

3. 故障现象法：根据实际的故障现象和保护动作的记录，结合电力系统的运行状态和保护配置，通过对故障现象的分析，找出故障的原因和位置。

二、故障处理
1. 抢修故障设备：如果故障原因是设备故障，需要及时更换故障设备，恢复电力系统的正常运行。

3. 调整保护配置：如果故障原因是保护配置不合理，可以通过调整保护配置，提高电力系统的抗干扰能力和保护动作的准确性。

4. 优化运行控制：如果故障原因是电力系统的运行控制不合理，可以通过优化运行控制，提高电力系统的稳定性和安全性。

电力系统继电保护故障分析与处理是保障电力系统安全运行的重要环节。

通过合理的故障分析和处理，可以及时查找故障的原因和位置，并采取相应的措施来排除故障，保证电力系统的正常供电。

继电保护故障分析及查找方法摘要：随着电力系统规模的不断扩大，电力市场的发展在带来明显经济效益的同时也对电力系统的安全提出了严峻的挑战。

继电保护故障带来的系统安全性问题越来越突出地显现出来，如何对继电保护故障进行分析，并查找处理故障点，最大限度地避免或减少由故障而引发事故所带来的不良后果，成为目前电力系统研究热点问题之一。

关键词：继电保护；故障；方法1 继电保护常见故障继电保护常见故障主要包括以下几个方面：产源故障，继电保护的装置生产属于技术性生产的范畴，其质量的好坏对于保护装置的运行有着直接的影响，如机电型、电磁型继电器零部件的精确度和材质等；整体性能不合格，晶体管保护装置中元器件的运行不协调、性能差异大、质量差，易引起装置的拒动或误动；运行故障，在设备运行过程中，因温度过高会导致继电设备的失灵，具体表现为住变动保护误动、开关拒合，而继电保护工作当中，电压互感器二次电压回路故障是最薄弱环节，电压互感器作为继电保护策略设备的起始点，对于二次系统正常的运行十分重要；隐形故障，相关资料显示，全世界有大约75% 的大停电事故都同不正确的保护系统运作相关，继电保护的隐形故障已成为一种灾难性的电力机理，故很多文献中都对继电保护隐形故障的分析加以强调。

对于一些重要输电线路，断路器故障的就地保护可以对监管所有跳闸元件加以确定，且在跳闸元件故障中，所有的远方和就地跳闸的指令才有效。

2 继电保护的常见故障查找方法研究2.1 替代法将正常插件或相同元件替代有故障疑问插件或元件，对其好坏作判断，快速缩小故障查找范围。

这是微机内部保护装置故障常见处理方法，若微机保护插件故障或复杂回路单元继电器时，用配件将其取代。

若故障消失，则说明故障在换下来元件中。

基于替代法的故障查找需注意：插件内定值芯片、程序及跳线是否相同，确定相同后，方可可实施调换，并依据实施进行传动模拟；明确运行继电器或插件在替代前是否需采取一定措施，如纵联保护需对侧保护推出，一些插件需电源退出，继电器或电流变换插件需要电流短接，电压切换插件需短接电压；注意产品同厂家型号不同现象，在对外部加电压实施极性核对后才可确认。

电力系统继电保护故障分析与处理措施电力系统继电保护是电力系统中一个重要的系统，其作用是保护电力设备、电路和电源等，防止电力系统发生故障，确保电力系统正常、安全、稳定运行。

因此，继电保护在电力系统中的作用非常重要。

但是，即使继电保护是电力系统的最后一道保险，但是在继电保护运行的过程中会发生故障，这时就需要进行分析与处理措施。

一、故障分析1.继电保护失灵如果继电保护系统失灵，将不能起到对电力设备保护的作用，导致电力系统发生故障。

继电保护系统失灵有以下几种情况：（1）继电保护触发器的误动作或烧毁（2）触头和接触器的熔断（3）电路中连接错误或开路（4）元器件老化或运行不稳定2.继电保护误动作（1）电源电压涌落或瞬时中断（2）重复操作或不必要的操作（3）遭受外部振荡或干扰（4）运行时间不足或运行延迟3.设备故障继电保护系统也可能出现故障，如继电保护设备的灵敏度降低、误差放大、故障检测等故障。

二、处理措施1.维护保养对于继电保护系统进行定期的检查，确保设备运行正常。

定期的保养可以有效的预防设备磨损、老化等故障，坚固的设备将大大减少设备的故障率。

2.备份机制在继电保护系统中建立备份机制，对于主保护系统出现故障时可以及时启动备用保护系统进行替代，保证电力系统的正常运行。

3.监控机制在继电保护系统中增加监控机制，对于故障的出现可以及时收集和分析故障信息，提供相应的处理措施，可以有效的提高系统的故障检测和处理能力。

4.培训与操作规程在继电保护系统中增加培训与操作规程，对于人员进行培训，学习继电保护系统的运行规则和操作流程，提高人员的意识和认识，有效的防止人为原因对电力系统造成的损害。

电力系统继电保护常见故障分析与检修技术探讨电力系统继电保护起着保障电力系统安全运行的重要作用，当遇到故障时，能够有效地切除故障区域，防止故障扩大，保护电力设备和电力系统的安全稳定运行。

本文将探讨电力系统继电保护常见故障的分析与检修技术。

一、常见故障分析1. 系统故障：主要是电力系统内部元件的故障，如绝缘子击穿、导线断裂、开关触点故障等。

这些故障导致电力系统中断、短路等故障发生。

2. 外部故障：主要是由外界因素引起的故障，如灾害、雷电、电力设备故障等。

外部故障能够通过继电保护设备及时检测并切除故障区域，保护电力系统的安全运行。

3. 继电保护设备故障：继电保护设备出现故障可能导致误动作或者不动作，从而影响对故障的判断和处理。

常见的故障有回路接触不良、继电器元件老化等。

1. 故障分析技术：通过对故障点进行分析，确定故障原因和范围，以便制定正确的检修方案。

常见的故障分析技术有现场勘查、仪器测试等。

2. 检修技术：根据故障的性质和具体情况，选择合适的检修方法和工具，进行故障的处理和修复。

常见的检修技术包括维修、更换元件、重建设备等。

3. 安全保护技术：在进行故障检修过程中，必须要做好安全措施，以保证人身安全和设备安全。

常见的安全保护技术有安全防护措施、操作规程等。

4. 故障预防技术：通过对电力系统的运行管理和设备维护，提前发现和排除潜在故障隐患，以减少故障事故的发生。

常见的故障预防技术有巡检、维护保养等。

通过以上常见故障分析与检修技术的探讨，可以提高电力系统继电保护设备的可靠性和稳定性，并确保电力系统的安全运行。

也需要加强对维修人员的培训和技能提升，提高其技术水平和专业素质。

只有不断提高继电保护设备的故障检修能力，才能更好地保障电力系统的安全运行。
