浅谈永磁直驱风力发电机转子永磁体的装配技术发布时间：2022-09-01T09:15:09.719Z 来源：《科学与技术》2022年4月8期（下）作者：黄旭洋薛家琪[导读] 60年代的时候,永磁直驱电力发电机转子永磁体应用已经非常广泛,在太阳能板、跟踪等等领域应用。

黄旭洋薛家琪中车永济电机有限公司山西永济 044502摘要:60年代的时候,永磁直驱电力发电机转子永磁体应用已经非常广泛,在太阳能板、跟踪等等领域应用。

在1978年的时候出现了Mac经典永磁直驱电力发电机转子永磁体,同时也设计了针对这种电机的驱动器,这款电机在汉诺威贸易展览会上发行,这充分表明,永磁直驱电力发电机转子永磁体目前已经达到了实用阶段。

随后从此,新材料的诞生让永磁直驱电力发电机转子永磁体得到了更好的发展,同时要匹配电力电子以及微电子技术等等。

而永磁直驱电力发电机转子永磁体的质量控制则是永磁直驱电力发电机转子永磁体生产的重点，是永磁直驱电力发电机转子永磁体具有高性能和高稳定性的关键因素。

本文主要分析永磁直驱风力发电机转子永磁体的装配技术，期望为风力发电提供支持和帮助。

关键词: 引言:关于永磁直驱电力发电机转子永磁体的设计在当前具有多种方案,当前我国永磁直驱电力发电机转子永磁体主要采用的是双闭环调速调压控制系统,具有一定的稳定型和普遍的适用性。

随着对永磁直驱电力发电机转子永磁体的不断开发,当前永磁直驱电力发电机转子永磁体的应用领域已经延伸到了自动化领域,不过在绝大多数永磁直驱电力发电机转子永磁体实际应用的领域上,我国的研究都不多,实际的应用产品也十分稀少。

而且当前质量较好的电机控制器均为国外生产,我国永磁直驱电力发电机转子永磁体控制器尽管价格较低,却大多都存在精度上的问题,很难适用于高等级的产品,特别是在新兴的机器人领域,因此设计一种能够适用于机器人的小功率永磁直驱电力发电机转子永磁体就有其必要性。

一、永磁直驱电力发电机转子永磁体制造中的电路质量控制1、通过复位控制电压针对CPU作为富裕电路所起到的作用进行实时监控,那么幸运哟,如果产生了死循环,能够将系统快速的进行修复,同时也可以使系统再次进行工作,我计算机系统中的电路可以正常运行,那么复位电路就是非常重要的因素,因为这种电路会具有上电复位的功能。

永磁直驱风力发电机转子永磁体的装配技术作者：熊英英谢检生来源：《科技视界》2020年第19期摘要永磁直驱风力发电机采用永磁体进行励磁，永磁体是电机中的关键部件，由于转子高速旋转，永磁体易于脱落受损。

永磁体的装配技术涉及模块化、固定结构、散热、耐腐蚀四方面。

关键词直驱;风力发电;永磁体;装配;模块化;散热;腐蚀中图分类号： TM315 ; ; ; ;文献标识码： ADOI：10.19694/ki.issn2095-2457.2020.19.045风力发电与传统发电方式相比较，具有清洁无污染的、可再生、获取方便、经济性高、功率密度大等优势，在众多可再生能源开发中具有十分重要的地位。

近年来也得到我国政府的大力重视和支持。

在我国，仅2019年全国风电项目有350余个，新增装机量超4万MW。

风力发电机主要的结构形式有：双馈式、直驱式和半直驱式。

其中直驱式风力发电机由于取消了齿轮箱，使风力机直接与发电机相连，有效地避免了由于齿轮箱磨损带来的故障，传动效率高，可靠性高，维护成本低，工作寿命长，近年来得到了快速的发展和应用，也是风力发电领域的研究热点。

永磁直驱发电机包括转子和定子，转子和定子同轴设置。

转子包括磁轭，以及多个沿周向间隔设置在磁轭的表面上的永磁体。

由于转子永磁体的强磁性，且定子上具有金属构件，例如铁芯，因而当进行电机装配时，转子的永磁体与定子会相互吸引，使得转子与定子之间容易出现局部的碰撞和吸附，导致转子和定子的损坏，另一方面由于转子高速旋转，永磁体易于脱落受损。

因此，转子永磁体的装配技术直接制约永磁直驱发电机的发展与应用，装配技术主要涉及以下三方面。

1 模块化风力发电机的外转子通常通过转子罩进行支撑，制造这样外转子的复杂性和成本随着转子的外形的增大而增加，且整体式转子，需要更换具有缺陷的永磁体时，维护也更加困难，因此采用模块化制造永磁转子。

转子永磁体被固定到磁极模块中，磁极模块被固定到转子轭的表面，磁极模块具有载体板，永磁体设置在转子罩中，永磁体安装在载体板上，多个载体板首尾相连形成环形。

科技成果——5MW永磁同步风力发电机技术开发单位中国电子科技集团公司第四十四研究所
技术概述山西汾西重工有限责任公司是国家军船电机定点生产单位。

多年来，工厂利用自主研发的船舶电机技术，为多型舰船配套研制电机，开发了多型具有自主知识产权的军用电机产品。

针对海上风力发电机的使用工况，公司利用已拥有军船电机多项关键技术，在成熟的军工技术基础上完成5MW级永磁同步风力发电机研制，并达到国际先进水平。

技术指标
额定功率：5-8MW
额定电压：690V
效率：≥97.5%
技术特点本项目技术来源于公司长期军用产品设计制造所积累的具有自主知识产权的先进技术，如：海洋应用技术，磁钢防腐技术，大功率电机装配技术，大功率电机永磁转子入壳技术等，并通过样机应用验证。

先进程度国际先进
技术状态小批量生产、工程应用阶段
适用范围海上风力发电
专利状态已取得专利4项
合作方式合作开发
（1）投资需求：寻求投资扩大产能，5～8MW永磁同步发电机
生产线产能达到150台/年，资金需求2000万元，实施周期24个月。

（2）合作开发：与变频器、风电机组等上下游厂商及控股股东展开合作，共同研发或承接风电工程。

（3）技术服务：与各风电场等展开合作，进行风电技术运维服务。

预期效益中国大陆海岸线长18000公里，可利用海域面积300多万平方公里，海上风能资源丰富，近海浅水海域风能资源可开发量约为2亿千瓦，到2020年，中国将建成海上风电3000万千瓦的装机容量。

市场预期良好。

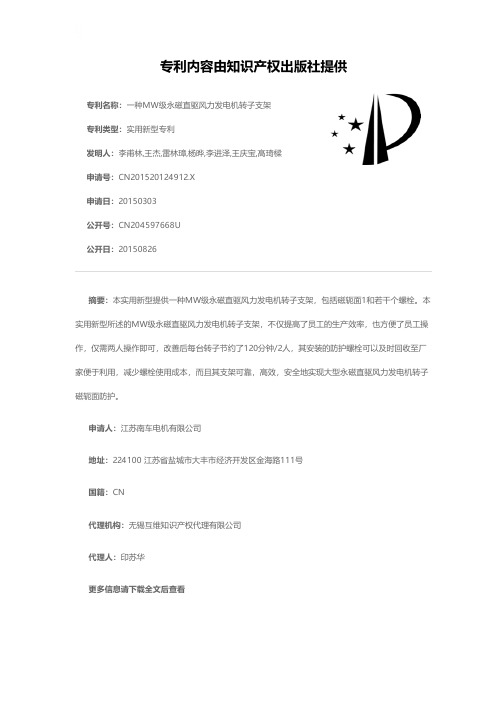

专利名称：一种MW级永磁直驱风力发电机转子支架专利类型：实用新型专利
