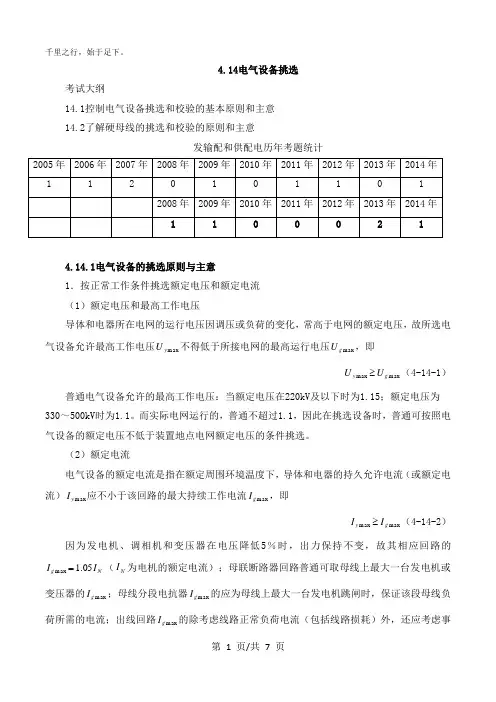

第 1 页/共 7 页4.14电气设备挑选考试大纲14.1控制电气设备挑选和校验的基本原则和主意14.2了解硬母线的挑选和校验的原则和主意发输配和供配电历年考题统计4.14.1电气设备的挑选原则与主意1．按正常工作条件挑选额定电压和额定电流（1）额定电压和最高工作电压导体和电器所在电网的运行电压因调压或负荷的变化，常高于电网的额定电压，故所选电气设备允许最高工作电压m ax y U 不得低于所接电网的最高运行电压m ax g U ，即max max g y U U ≥（4-14-1）普通电气设备允许的最高工作电压：当额定电压在220kV 及以下时为1.15；额定电压为330～500kV 时为1.1。
而实际电网运行的，普通不超过1.1，因此在挑选设备时，普通可按照电气设备的额定电压不低于装置地点电网额定电压的条件挑选。
（2）额定电流电气设备的额定电流是指在额定周围环境温度下，导体和电器的持久允许电流（或额定电流）m ax y I 应不小于该回路的最大持续工作电流m ax g I ，即max max g y I I ≥（4-14-2）因为发电机、调相机和变压器在电压降低5％时，出力保持不变，故其相应回路的N g I I 05.1max =（N I 为电机的额定电流）；母联断路器回路普通可取母线上最大一台发电机或变压器的m ax g I ；母线分段电抗器m ax g I 的应为母线上最大一台发电机跳闸时，保证该段母线负荷所需的电流；出线回路m ax g I 的除考虑线路正常负荷电流（包括线路损耗）外，还应考虑事故时由其它回路转移过来的负荷。
（3）按当地环境条件校核在挑选电器时，还应考虑电器安装地点的环境条件，当气温、风速、湿度、污秽等级、海拔高度、地震烈度和覆冰厚度等环境条件超过普通电器使用条件时，应向发明部门提出要求或采取相应的措施。
我国目前生产的电气设备，设计时取周围空气温度40℃作为计算值，若装置地点日最高气温高于＋40℃，但不超过＋60℃，最大延续工作电流应适当降低，设备的额定电流应乘以温度校正系数。
电气设备的选择(总25页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March5 电气设备的选择电气设备的选择是发电厂和变电所电气设计的主要内容之一。
正确选择电气设备是电气主接线和配电装置达到安全、可靠、经济运行的重要条件。
在进行电器选择时，应根据工程实际情况，在保证安全、可靠的前提下，积极而稳妥地采用新技术，并注意节省投资，选择合适的电气设备。
尽管电力系统中各种电器的作用和工作条件并不一样，具体选择方法也不完全相同，但对它们的基本要求确是一致的。
电气设备要可靠地工作，必须按正常工作条件进行选择，并按短路状态来校验动、热稳定性。
本设计，电气设备的选择包括：断路器和隔离开关的选择，电流、电压互感器的选择、导线的选择。
电气设备选择的一般原则在变电所中，电气设备的种类很多，它们的工作条件和运行要求各不相同，但选择这些电气设备的基本要求确实一致的。
选择电气设备的一般条件是：保证电气设备在正常工作条件不能可靠工作，而在短路情况下不被破坏。
即按长期工作条件进行选择，按短路情况进行校验。
1.按正常工作条件选择电气设备按正常工作条件选择，主要包括以下几个方面：（1）使用环境条件：主要包括设备的安装地点、环境温度、海拔、相对湿度等，还要考虑防尘、防腐、防爆、防火等要求。
即根据安装地点的坏境不同，可以分为室内型和室外型两种。
（2）额定电压：电气设备的额定电压应要不小于设备安装地点电网的最高工作电压，即：（3）额定电流：电气设备的额定电流应不小于设备正常工作时的最大负荷电流，即：目前，我国生产的电气设备是按环境温度设计的，如果安装地点的实际环境温度，则额定电流应乘以温度校正系数式中，为电气设备长期工作时的最高允许温度；为设备安装地点的实际环境温度。
电气设备的最大长期工作电流，取线路的计算电流或变压器的额定电流。
2.按短路情况进行校验（1）动稳定校验：动稳定是指电气设备承受短路电流力效应的能力，满足动稳定的条件是：或式中，、分别为电气设备允许通过的最大电流峰值和有效值；、分别为设备安装地点短路冲击电流的峰值和有效值。
供配电技术–电气设备的选择概述在供配电系统中，电气设备的选择对于系统的稳定性、安全性和效率至关重要。
本文将介绍供配电技术中，电气设备的选择要点和注意事项，包括配电变压器、开关设备和保护设备。
配电变压器的选择额定容量选择合适的配电变压器的第一步是确定所需的额定容量。
额定容量应该根据供电负荷的大小和预计未来的增长来确定。
在选择额定容量时，要考虑负载的功率因数以及额外的冗余容量以应对突发的负载增加。
高压侧和低压侧电压比另一个重要的因素是高压侧和低压侧的电压比。
根据供配电系统的需要，高压和低压的电压比应该合理匹配，以满足负载需求和电力传输效率。
能效标准近年来，能源效率成为电气设备选择的一个重要因素。
选择具有高能效标准的配电变压器可以降低能源消耗，减少运行成本。
开关设备的选择断路器断路器是供配电系统中最常用的开关设备之一。
在选择断路器时，要考虑负载的类型和电流短路能力。
断路器的额定电流需要根据负载的额定电流来确定，并且还要考虑到负载可能的短暂过电流。
开关柜选择适当的开关柜是确保供配电系统正常运行的关键。
开关柜应具备良好的绝缘性能、操作可靠性和耐久性。
此外，开关柜的结构和尺寸应该符合场地和布线的要求。
接触器和继电器在供配电系统中，接触器和继电器通常用于控制和保护电气设备。
选择适当的接触器和继电器时，要考虑其额定电流和负载类型。
同时，还要注意接触器和继电器的可靠性和响应速度。
保护设备的选择过电流保护装置过电流保护装置用于检测和保护供配电系统中的电气设备免受过电流损坏。
选择适当的过电流保护装置时，要考虑负载的额定电流和短路电流，以及过电流保护的动作时间和灵敏度。
接地保护装置接地保护装置用于保护供配电系统中的设备和人员免受电气故障的危害。
在选择接地保护装置时，要考虑系统的接地方式（如TN、TT或IT）、负载的类型以及灵敏度和动作时间。
结论在供配电技术中，电气设备的选择对于系统的正常运行和安全性至关重要。
正确选择配电变压器、开关设备和保护设备可以确保系统稳定、高效和安全运行。
电气设备的选择第5章电气设备的选择电气设备的选择是供配电系统设计的重要内容，其选择的恰当与否将影响到整个系统能否平安牢靠的运转，故必需遵照一定的选择原那么。
本章对常用的高、高压电器即高压断路器、高压隔分开关、仪用互感器、母线、绝缘子、上下压熔断器及成套配电装置〔高压开关柜〕等区分引见了其选择方法，为合理、正确运用电气设备提供了依据。
5.1 电气设备选择的普通原那么供配电系统中的电气设备总是在一定的电压、电流、频率和任务环境条件下任务的，电气设备的选择除了满足正常任务条件下平安牢靠运转，还应满足在短路缺点条件下不损坏，开关电器还必需具有足够的断流才干，并顺应所处的位置〔户内或户外〕、环境温度、海拔高度以及防尘、防火、防腐、防爆等环境条件。
电气设备的选择应依据以下原那么：1．按任务环境及正常任务条件选择电气设备〔1〕依据电气装置所处的位置〔户内或户外〕、运用环境和任务条件，选择电气设备型号。
〔2〕按任务电压选择电气设备的额外电压电气设备的额外电压U N应不低于其所在线路的额外电压U W•N，即：U N ≥U W·N〔5-1〕例如在10kV线路中，应选择额外电压为10kV的电气设备，380V系统中应选择额外电压为380V〔0.4kV〕或500V的电气设备。
〔3〕按最大负荷电流选择电气设备的额外电流电气设备的额外电流应不小于实践经过它的最大负荷电流I max〔或计算电流I C〕，即：I N ≥I max或 I N ≥I c 〔5-2〕2．按短路条件校验电气设备的动动摇和热动摇为了保证电气设备在短路缺点时不致损坏，就必需按最大能够的短路电流校验电气设备的动动摇和热动摇。
动动摇是指电气设备在冲击短路电流所发生的电动力作用下，电气设备不致损坏。
热动摇是指电气设备载流导体在最大稳态短路电流作用下，其发热温度不超越载流导体短时的允许发热温度。
3．开关电器断流才干校验断路器和熔断器等电气设备担负着切断短路电流的义务，经过最大短路电流时必需牢靠切断，因此开关电器还必需校验断流才干。
