电气设备的选择(1)

常用建筑电气设备及选择(1)
建筑电气设备是现代建筑必不可少的基础设施，它们为建筑提供了必
要的电力、照明、通讯和安全功能。

因此，对于建筑电气设备的选择
和应用非常重要。

下面将介绍常用的建筑电气设备及它们的选择。

一、电力设备
1.变压器：建筑用电是低压，而供电系统一般为高压，因此需要用变
压器将高压电转换为低压电。

选择变压器时，需考虑建筑的总用电量
及电压负载。

2.发电机：做为备用电源，一旦停电会自动启动，为建筑提供电力，
通常用于商业、医院、银行等需要24小时不间断供电的场所。

3.低压配电箱：将变压器所提供的低压电送到建筑的各个电器设备中。

二、照明设备
1.荧光灯：能有效节省能源，且使用寿命长，可以达到使建筑有光照
度的要求。

2. 智能照明系统：通过电脑或手机控制，可以随时调节照明的亮度、
颜色和时间。

三、通讯设备
1.电话系统：为了方便联系和提高工作效率，无线电话系统和高清晰
度视频电话都是现代建筑所必备的通讯设备。

2.网络系统：为了方便办公和生活，需要在建筑中部署无线局域网，能够满足建筑内的无线覆盖和提供快速的网络连接。

四、安全设备
1.监控系统：监控系统可以在建筑范围内监视任何可疑活动，在建筑周围安装红外监控器可以检测所有进出建筑的人，报警系统能及时发出警示。

2.火灾系统：火警自动报警系统能够及时发现危险，发警报，保障人员安全从而降低火灾的危害性。

总之，在建设建筑时，要根据所需的功能要求选择不同的建筑电气设备，这样才能建造出高品质的现代化建筑，并为人们的生活和工作提供更好的设施环境。

一、电气设备选择的基本原则1、按正常工作条件选择电气设备2、1、电气设备型式的选择选用电气设备必须考虑设备的装置地点和工作环境。

另外，根据施工安装的要求，或运行操作的要求，或维护检修的要求，电气设备又有各种不同的型式可供选择。

2、电气设备电压的选择选择电气设备时，应使所选择的电气设备的额定电压大于或等于正常时可能出现的最大的工作电压，即：3、UN ≥Uet4、3、电气设备额定电流的选择5、电气设备的额定电流应大于或等于正常工作时最大负荷电流，即6、IN ≥Iet7、我国目前所生产的电气设备，设计师取周围空气温度为40℃作为计算值，如装置地点周围空气温度低于40℃时，每低1℃，则电气设备（如断路器、负荷开关、隔离开关、电流互感器、及套管绝缘子等）的允许工作电流可以比额定值增大0.5%，但总共增大的值不能超过20%。

8、按短路条件校验电气设备1、电气设备的热稳定性校验电气设备热稳定性校验是以电气设备的短路电流的数值作为依据的，在工程上常采用下式来做热稳定性校验，即I2t t ≥I2∞t j≤I t√t/t j或I∞式中I t ——制造成规定的在t秒内电气设备的热稳定电流，这个电流是在指定时间内不使电器各部分加热到超过所规定的最高允许温度的电流（kA）；t ――与I t相对应的时间，通常规定为1s、4s、5s或10s ；I∞――电路中短路电流周期分量的稳态值（kA）；t j ――家乡时间（s），参见第四章第六节。

2. 动稳定校验断路器、负荷开关、隔离开关及电抗器的动稳定应满足下式的要求I max ≥I shi max ≥i sh式中I max、i max ――制造厂规定的电器允许通过的最大电流的有效值和幅值（kA）；I sh、i sh ――按三项短路电流计算所得的短路全电流的有效值和冲击电流值（kA）。

3. 开关电器的断流能力的检验高压断路器、低压断路器和熔断器等设备，应当具备在最严重的短路状态下切断故障电流的能力。

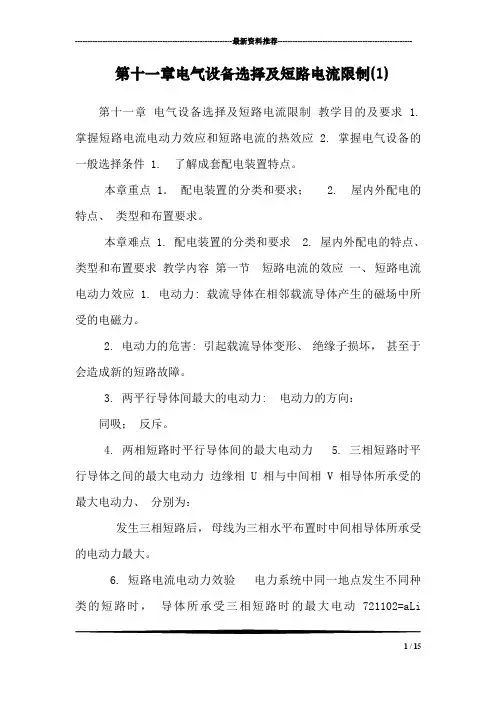

---------------------------------------------------------------最新资料推荐------------------------------------------------------ 第十一章电气设备选择及短路电流限制(1) 第十一章电气设备选择及短路电流限制教学目的及要求 1. 掌握短路电流电动力效应和短路电流的热效应 2. 掌握电气设备的一般选择条件 1. 了解成套配电装置特点。

本章重点 1．配电装置的分类和要求； 2. 屋内外配电的特点、类型和布置要求。

本章难点 1. 配电装置的分类和要求 2. 屋内外配电的特点、类型和布置要求教学内容第一节短路电流的效应一、短路电流电动力效应 1. 电动力: 载流导体在相邻载流导体产生的磁场中所受的电磁力。

2. 电动力的危害: 引起载流导体变形、绝缘子损坏，甚至于会造成新的短路故障。

3. 两平行导体间最大的电动力: 电动力的方向：同吸；反斥。

4. 两相短路时平行导体间的最大电动力5. 三相短路时平行导体之间的最大电动力边缘相 U 相与中间相 V 相导体所承受的最大电动力、分别为：发生三相短路后，母线为三相水平布置时中间相导体所承受的电动力最大。

6. 短路电流电动力效验电力系统中同一地点发生不同种类的短路时，导体所承受三相短路时的最大电动721102=aLi1 / 15ifKF( )2( )2k72102=aLiF( )3U( )3k721061. 1=aLiF( )3V( )3k721073. 1=aLiF15. 1/) 2 () 3 (=FF力比两相短路时的最大电动力大 15％。

因此，在校验导体的最大电动力时，按三相短路的最严重情况考虑。

二、短路电流的热效应 1. 电气设备发热的原因电气设备在工作中，由于自身的有功功率损耗，引起电气设备的发热。

包括电阻损耗、介质损耗 2. 导体发热种类长期发热：正常工作电流在较长时间内所引起的发热。

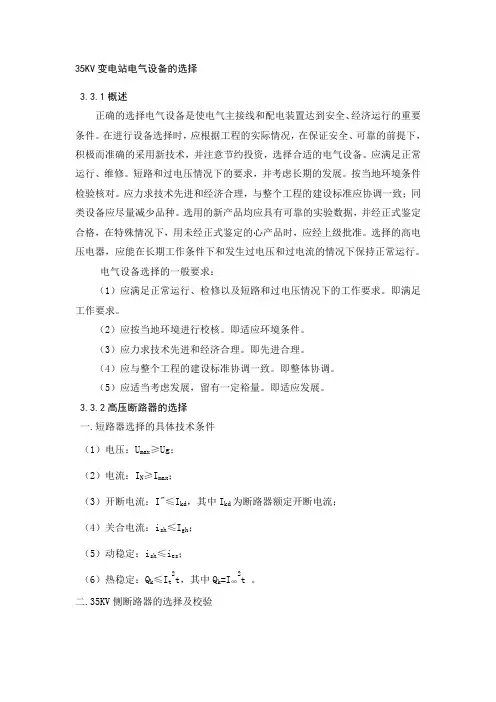

35KV变电站电气设备的选择3.3.1概述正确的选择电气设备是使电气主接线和配电装置达到安全、经济运行的重要条件。

在进行设备选择时，应根据工程的实际情况，在保证安全、可靠的前提下，积极而准确的采用新技术，并注意节约投资，选择合适的电气设备。

应满足正常运行、维修。

短路和过电压情况下的要求，并考虑长期的发展。

按当地环境条件检验核对。

应力求技术先进和经济合理，与整个工程的建设标准应协调一致；同类设备应尽量减少品种。

选用的新产品均应具有可靠的实验数据，并经正式鉴定合格，在特殊情况下，用未经正式鉴定的心产品时，应经上级批准。

选择的高电压电器，应能在长期工作条件下和发生过电压和过电流的情况下保持正常运行。

电气设备选择的一般要求：（1）应满足正常运行、检修以及短路和过电压情况下的工作要求。

即满足工作要求。

（2）应按当地环境进行校核。

即适应环境条件。

（3）应力求技术先进和经济合理。

即先进合理。

（4）应与整个工程的建设标准协调一致。

即整体协调。

（5）应适当考虑发展，留有一定裕量。

即适应发展。

3.3.2高压断路器的选择一.短路器选择的具体技术条件（1）电压：U max≥Ug；（2）电流：I N≥I max；（3）开断电流：I"≤I kd，其中I kd为断路器额定开断电流；（4）关合电流：i sh≤I gh；（5）动稳定：i sh≤i es；（6）热稳定：Q k≤I t2t，其中Q k=I∞2t 。

二.35KV侧断路器的选择及校验检验过程如下： （1）额定电压：U N ≥Ug ； U N =40.5KV , Ug=35KV 所以U N ≥Ug ，满足要求。

（2）额定电流：I N ≥I max ；I N =KA U P N 561.08.05.403103000005.1cos 305.13=⨯⨯⨯⨯=-θ其中P ——线路最大有功负荷，KW ； U N ——线路额定电压，KV ；cos θ——线路最大负荷时的功率因数。

电气设备的选择(总25页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March5 电气设备的选择电气设备的选择是发电厂和变电所电气设计的主要内容之一。

正确选择电气设备是电气主接线和配电装置达到安全、可靠、经济运行的重要条件。

在进行电器选择时，应根据工程实际情况，在保证安全、可靠的前提下，积极而稳妥地采用新技术，并注意节省投资，选择合适的电气设备。

尽管电力系统中各种电器的作用和工作条件并不一样，具体选择方法也不完全相同，但对它们的基本要求确是一致的。

电气设备要可靠地工作，必须按正常工作条件进行选择，并按短路状态来校验动、热稳定性。

本设计，电气设备的选择包括：断路器和隔离开关的选择，电流、电压互感器的选择、导线的选择。

电气设备选择的一般原则在变电所中，电气设备的种类很多，它们的工作条件和运行要求各不相同，但选择这些电气设备的基本要求确实一致的。

选择电气设备的一般条件是：保证电气设备在正常工作条件不能可靠工作，而在短路情况下不被破坏。

即按长期工作条件进行选择，按短路情况进行校验。

1.按正常工作条件选择电气设备按正常工作条件选择，主要包括以下几个方面：（1）使用环境条件：主要包括设备的安装地点、环境温度、海拔、相对湿度等，还要考虑防尘、防腐、防爆、防火等要求。

即根据安装地点的坏境不同，可以分为室内型和室外型两种。

（2）额定电压：电气设备的额定电压应要不小于设备安装地点电网的最高工作电压，即：（3）额定电流：电气设备的额定电流应不小于设备正常工作时的最大负荷电流，即：目前，我国生产的电气设备是按环境温度设计的，如果安装地点的实际环境温度，则额定电流应乘以温度校正系数式中，为电气设备长期工作时的最高允许温度；为设备安装地点的实际环境温度。

电气设备的最大长期工作电流，取线路的计算电流或变压器的额定电流。

2.按短路情况进行校验（1）动稳定校验：动稳定是指电气设备承受短路电流力效应的能力，满足动稳定的条件是：或式中，、分别为电气设备允许通过的最大电流峰值和有效值；、分别为设备安装地点短路冲击电流的峰值和有效值。

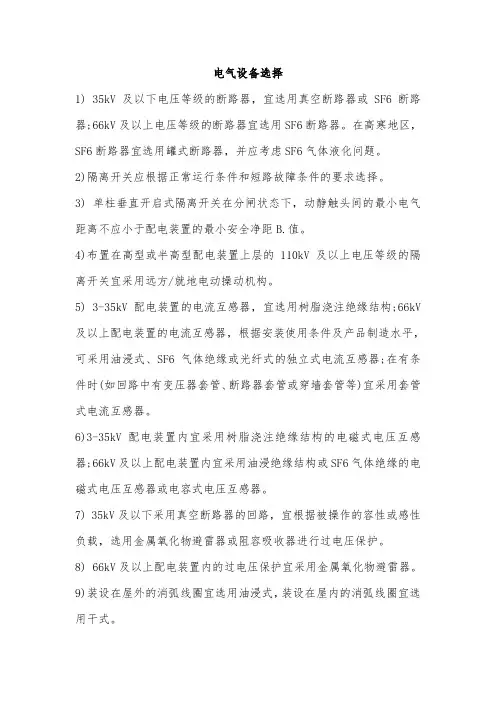

电气设备选择1) 35kV及以下电压等级的断路器，宜选用真空断路器或SF6断路器;66kV及以上电压等级的断路器宜选用SF6断路器。

在高寒地区，SF6断路器宜选用罐式断路器，并应考虑SF6气体液化问题。

2)隔离开关应根据正常运行条件和短路故障条件的要求选择。

3) 单柱垂直开启式隔离开关在分闸状态下，动静触头间的最小电气距离不应小于配电装置的最小安全净距B.值。

4)布置在高型或半高型配电装置上层的110kV及以上电压等级的隔离开关宜采用远方/就地电动操动机构。

5) 3-35kV配电装置的电流互感器，宜选用树脂浇注绝缘结构;66kV 及以上配电装置的电流互感器，根据安装使用条件及产品制造水平，可采用油浸式、SF6气体绝缘或光纤式的独立式电流互感器;在有条件时(如回路中有变压器套管、断路器套管或穿墙套管等)宜采用套管式电流互感器。

6)3-35kV配电装置内宜采用树脂浇注绝缘结构的电磁式电压互感器;66kV及以上配电装置内宜采用油浸绝缘结构或SF6气体绝缘的电磁式电压互感器或电容式电压互感器。

7) 35kV及以下采用真空断路器的回路，宜根据被操作的容性或感性负载，选用金属氧化物避雷器或阻容吸收器进行过电压保护。

8) 66kV及以上配电装置内的过电压保护宜采用金属氧化物避雷器。

9)装设在屋外的消弧线圈宜选用油浸式，装设在屋内的消弧线圈宜选用干式。

10)3-20kV屋外支柱绝缘子和穿墙套管当有冰雪时，宜采用提高一级电压的产品;对3-6kV者可采用提高两级电压的产品。

11) 快速接地开关在GIS开关设备停电回路的最先接地点(不能预先确定该回路不带电)或利用接地装置保护封闭电器外壳时，应选择快速接地开关;而其他情况下则选用一般接地开关。

一般情况下，GIS配电装置出线回路的线路侧接地开关和母线接地开关应用具有关合动稳定电流能力的快速接地开关。
