离心风机流道设计及优化研究离心风机是目前常见的一种用于通风、排风、送风等工程领域的设备，其核心部件——流道设计和优化，对于风机的性能和效率具有重要影响。

在本文中，将探讨离心风机流道设计及优化的相关内容，并介绍一些常见的优化方法和技术。

一、离心风机流道设计的重要性在离心风机中，流道是将进入的气体引导并加速到风机出口的关键部分，其设计直接影响到风机的性能和效率。

合理的流道设计能够改善气体的流动情况，提高风机的压力能力和送风量，从而达到更高的效率和能耗降低。

而不合理的流道设计可能会导致流动不均匀、能量损失过多等问题，降低风机的性能。

二、离心风机流道设计的要点1. 流道截面设计：离心风机的流道截面形状对于气体流动的扩张和压力变化起着重要作用。

合理的截面设计应考虑流体的流动特性和气体性质，使得气体能够顺利地通过截面，避免过度扩张和收缩，从而减少气流的阻力和能量损失。

2. 纵向流道设计：纵向流道的设计主要考虑气流的加速和扩张，在保持流态稳定的前提下，提高风机的压力能力。

通过合理的纵向流道设计，可以使气流在流道内部能够顺利加速，并尽量减少阻力和湍流的产生，从而最大程度地提高离心风机的效率。

3. 流道表面光滑度：流道表面的光滑度对气流的流动阻力和损耗有着重要影响。

光滑的表面能够减少摩擦阻力，提高流道的效率。

因此，在流道设计中，应注意流道表面的加工工艺和涂层材料的选用，以保证流道表面的光滑度和微粗糙度控制在合理范围内。

三、离心风机流道优化的方法和技术1. 数值模拟与仿真：利用计算流体力学（CFD）方法，对离心风机的流场进行数值模拟和仿真分析，可以得到流道内气流的速度、压力等分布情况，进而评估不同设计方案的性能。

这种方法不仅能够快速进行流道设计的优化，还能够为流道的改进提供有效的思路和参考。

2. 正交试验设计：利用正交试验设计方法，对流道的关键参数进行多因素、多水平的试验，以寻找最佳的参数组合，优化流道设计。

通过实验数据的统计分析，可以确定不同参数对流场的影响程度和相互关系，为进一步的优化提供依据。

点浇口流道设计标准点浇口流道设计是指在混凝土浇注过程中，在构件表面设置特定形状的沟槽，用于引导和控制混凝土流动。

点浇口流道设计的目的是保证浇注过程中混凝土能够均匀流动，并且确保构件表面不会产生堆积或漏浆现象。

下面是点浇口流道设计的一些标准和要求：1. 点浇口流道的形状应该是圆弧形或者椭圆形，这样能够有效地控制混凝土的流动，减少流速和冲击力，避免产生分层或者空洞等缺陷。

2. 点浇口流道的宽度要根据混凝土的流动性进行合理设计。

一般来说，流动性较好的混凝土，流道的宽度可以适当减小。

相反，流动性较差的混凝土，流道的宽度则需要适当增大。

3. 点浇口流道的深度应该根据浇注厚度和混凝土的性质来确定。

在混凝土浇注时，流道的深度要与浇注层的厚度保持一定比例。

一般来说，流道的深度可以略大于浇注层的厚度。

4. 点浇口流道的间距要根据浇筑施工的需要来确定。

一般来说，流道之间的间距可以根据施工的步骤和设备的要求来决定。

比如，如果使用振动器进行浇筑，流道之间的间距可以适当增大。

5. 点浇口流道的几何形状要符合混凝土浇筑施工的要求。

一般来说，流道的几何形状应该简单，造型规整，确保在浇筑过程中混凝土能够顺利流动。

6. 点浇口流道设置的位置要考虑结构的承重和抗震要求。

一般来说，流道的位置应该远离结构的边缘和受力部位，以避免影响结构的强度和稳定性。

综上所述，点浇口流道设计标准主要关注流道的形状、宽度、深度、间距、几何形状和位置等方面。

通过合理的设计和施工，能够保证混凝土在浇筑过程中的均匀流动，最大程度地避免产生缺陷。

同时也能够提高施工效率，减少浪费，保证结构的质量和安全。

2_05浇口和流道设计浇口和流道设计是塑料注塑成型过程中非常重要的一环，它们的设计质量直接关系到成型件的质量和生产过程的稳定性。

本文将详细介绍浇口和流道设计的意义、原则以及一些常见的设计方法。

一、浇口的设计意义1.提供熔融塑料进入模具腔体的通道，确保塑料充填腔体均匀；2.控制塑料进入速度和压力，避免短充、气泡等缺陷；3.有效防止熔融塑料对模具磨损和腐蚀；4.方便脱模和切除浇口处余料。

二、浇口设计的原则1.浇口位置应选择在产品外表面影响不大的部位，如底部、壁角等；2.浇口形状应简单，避免锐角和复杂几何形状，以利于塑料顺利进入腔体；3.浇口尺寸应合理，既能保证塑料充填，又不至于过大过长造成浪费和废料；4.浇口和产品分离的方式应考虑生产效率和产品外观要求；5.浇口设计要充分考虑熔融塑料的物理性质和流动性，避免局部过热或过冷。

三、流道设计的意义1.将浇注的熔融塑料传递到各个腔体，使得产品充填均匀；2.控制塑料的流速和压力，避免气泡、短充等缺陷；3.提供相对稳定的压力和温度环境，促进熔融塑料的密度均匀；4.对于多腔体模具，流道设计还要充分考虑产品产量的平衡。

四、流道设计的原则1.流道的直径、长度和截面积要合理选择，以保证塑料在流道内的流速符合流动性要求；2.流道和浇口的连接处要能够顺利过渡，避免过渡断面过小或过大造成流动不畅；3.流道的布置应考虑与模具结构的配合，以便于流道的加工和安装；4.尽量减少流道的弯曲和分支，以减小塑料流动阻力和热量损失；5.流道的表面要光滑，减小摩擦阻力和物料附着。

总之，浇口和流道设计是塑料注塑成型过程中关键的一环，其设计质量直接影响产品的质量和生产过程的稳定性。

合理的浇口和流道设计可以确保塑料充填均匀、避免气泡和短充等缺陷，并提高生产效率和降低生产成本。

因此，在进行浇口和流道设计时，需要综合考虑材料的流动性能、产品的几何形状、模具结构等因素，并遵循一定的设计原则。

关于梯形流道设计的标准通常是根据具体的工程需求和国家/地区的规范来制定的。

梯形流道是一种用于引导流体（液体或气体）的结构，其横截面呈梯形形状。

以下是一些可能与梯形流道设计相关的一般性标准和原则：
1. 流体力学原理：设计梯形流道时，需要考虑流体力学原理，确保流体在流道内的流动是稳定、均匀且符合设计要求的。

2. 流体性质：考虑流体的性质，如密度、粘度等，以便正确计算流体的流动特性。

3. 材料和结构设计：流道的材料选择和结构设计应满足工程的要求，包括强度、耐久性和抗腐蚀性。

4. 尺寸和几何形状：流道的尺寸和几何形状应根据具体的工程要求和流体流动特性进行合理的选择。

这可能涉及到流道的宽度、深度、横截面形状等参数的确定。

5. 入口和出口设计：流道的入口和出口设计对于确保流体的平稳进入和离开流道至关重要。

这包括减小流体的速度梯度，以防止湍流和能量损失。

6. 防堵塞设计：对于一些特殊应用，需要考虑防止流道堵塞的设计，以确保流体能够顺畅流动。

7. 维护和清理：考虑到维护和清理的需要，设计应当方便检修和清理，以确保流道在使用过程中能够保持高效运行。

请注意，具体的梯形流道设计标准可能因国家、行业和具体工程要求而异。

因此，在进行梯形流道设计时，最好参考相关的国家或地区的工程规范和标准，并确保符合相应的法规和安全要求。

流道直径规则：
对于流动性较差（hard）的材料，流道长度每隔3”需要加大流道直径1/32。

（包括产品和流道）
进胶口流道＝基线直径+1/32X（#/3产品流动长度的增量）。

对于流动性较好(easy)的材料，流道长度每隔6”需要加大流道直径1/32。

（包括产品和流道）
进胶口流道＝基线直径+1/32X（#/6产品流动长度的增量）。

例如：PC/ABS的板，产品流动长度7”，流道长度7”，进胶口流道＝3/16”+(2X1/32)＝1/4”，从进胶口2”流道增加到9/32，从进胶口5”流道增加到5/16。

流道直径超过3/8”的必须由工程部门确认。

对于easy和hard的两种材料，当流道是T型时，流道直径必须加大26%，有些情况下，多个T型可以当作单个T型。

例如：T型交叉有2个1/4”流道，需要的填充流道＝0.25”*1.26=0.315’
进胶口尺寸：
进胶口尺寸由胶口的进胶量，填充长度，产品的厚度，胶口数，穴位平衡因素等决定的。

材料流动率产品类型基线流道直径进胶口大小排气深度最大流动长度胶料排量。

模具流道设计标准要求有哪些模具流道设计是模具设计中非常重要的一部分，合理的流道设计能够影响到模具的成型质量和生产效率。

下面是模具流道设计的标准要求：1. 流道设计应符合产品的形状和尺寸要求，确保塑料材料能够顺利流过流道进入模腔，填充整个产品的空腔。

2. 流道设计要考虑产品的壁厚和几何复杂度，确保流入模腔的材料能够充分填充整个产品，并能够避免短充、长充等缺陷。

3. 流道设计应确保材料的流速和流量均匀，避免出现熔融后的分层现象，保证产品的均匀性和稳定性。

4. 流道的截面尺寸和形状要适当选择，能够使材料满足流动的要求，并且尽量减小流道的阻力，提高材料的流动速度和填充效率。

5. 流道设计要考虑材料的流动方向，尽量减少回流现象和死角的出现，以避免材料的停滞和热熔塌陷的发生。

6. 流道的长度要尽量缩短，以减少材料在流道中的停留时间，提高生产效率，避免材料的降解和热疲劳。

7. 流道设计要考虑冷却效果，合理设置冷却水路，确保模具能够得到良好的冷却效果，降低产品的收缩率，提高产品的尺寸精度和表面质量。

8. 流道设计要考虑清洗和维护的便利性，以方便清除残留物和定期维护流道的畅通性。

9. 流道的出口应设置合适的冷却方式，避免出现撞线或门脸产生的缺陷，保证产品的尺寸精度和表面质量。

10. 流道设计要考虑材料的循环利用和环境保护，尽量减少材料的浪费和二次加工的难度。

综上所述，模具流道设计标准要求主要包括流道形状和尺寸的合理选择、流道的流速和流量的均匀性、流道的截面尺寸和形状的适当选择、流动方向的考虑、长度的缩短、冷却效果的考虑、清洗和维护的便利性、出口的冷却方式的设置、材料的循环利用和环境保护等方面。

这些要求能够有效提高模具的成型质量和生产效率。

液冷流道设计

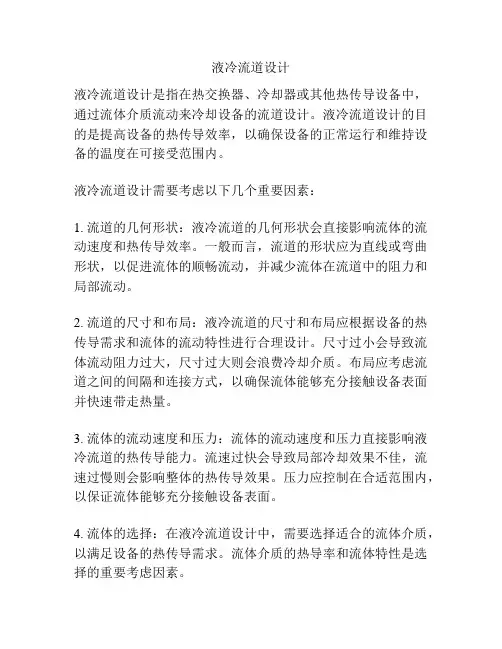

液冷流道设计是指在热交换器、冷却器或其他热传导设备中，通过流体介质流动来冷却设备的流道设计。

液冷流道设计的目的是提高设备的热传导效率，以确保设备的正常运行和维持设备的温度在可接受范围内。

液冷流道设计需要考虑以下几个重要因素：
1. 流道的几何形状：液冷流道的几何形状会直接影响流体的流动速度和热传导效率。

一般而言，流道的形状应为直线或弯曲形状，以促进流体的顺畅流动，并减少流体在流道中的阻力和局部流动。

2. 流道的尺寸和布局：液冷流道的尺寸和布局应根据设备的热传导需求和流体的流动特性进行合理设计。

尺寸过小会导致流体流动阻力过大，尺寸过大则会浪费冷却介质。

布局应考虑流道之间的间隔和连接方式，以确保流体能够充分接触设备表面并快速带走热量。

3. 流体的流动速度和压力：流体的流动速度和压力直接影响液冷流道的热传导能力。

流速过快会导致局部冷却效果不佳，流速过慢则会影响整体的热传导效果。

压力应控制在合适范围内，以保证流体能够充分接触设备表面。

4. 流体的选择：在液冷流道设计中，需要选择适合的流体介质，以满足设备的热传导需求。

流体介质的热导率和流体特性是选择的重要考虑因素。

液冷流道设计需要综合考虑以上因素，并结合具体设备的要求和使用条件进行合理设计。

通过合理的液冷流道设计，可以最大程度地提高设备的热传导效率，确保设备的正常运行和延长设备的使用寿命。

流道尺寸设计流道尺寸是在注塑过程中非常关键的设计参数，它直接影响着产品的成型质量。

一个合理的流道尺寸设计不仅能够确保塑料材料的流动性和充型性，还能够尽量减少注塑过程中的缺陷和不良现象。

本文将从流道尺寸的选择和设计原则两个方面进行讨论。

首先，选择合适的流道尺寸是流道设计的基础。

在注塑成型过程中，一般会选择圆形或者矩形的流道。

对于圆形流道，其直径的大小在很大程度上决定了塑料材料的流动性能。

直径过小会导致流道中的塑料材料流动不畅，容易产生气泡、短射等缺陷；而直径过大则会导致塑料材料流动速度过快，容易产生热分解、烧结等问题。

因此，在选择圆形流道尺寸时需要根据塑料材料的流动性来确定。

对于矩形流道，其宽度和高度的选择也是非常重要的。

宽度过小会导致熔融塑料的流动速度过快，易产生溢流现象；而宽度过大则会导致流动速度过慢，使得产品的冷却时间增加，周期时间变长。

因此，在选择矩形流道尺寸时需要综合考虑产品的尺寸、形状和注射压力等因素。

其次，流道尺寸的设计还要遵循一些原则。

首先，流道尺寸应该保持一致。

在同一产品的注塑过程中，流道尺寸应该保持一致，这样可以避免因流道尺寸不一致造成的塑料充填不均匀的问题。

其次，流道尺寸应该适当增大。

在设计流道尺寸时，应该适当增大其尺寸，以便增加塑料材料的流动路径，减少熔融塑料的流动速度，从而达到充填均匀、缩短冷却时间的效果。

最后，流道尺寸应该适当减小。

在一些特殊情况下，比如产品中有镶件、薄壁等要求时，需要适当减小流道尺寸，以便达到更好的充型效果。

除了上述原则外，还有一些其他因素也需要考虑。

比如，流道长度的选择。

流道长度过长会导致熔融塑料的流动速度减慢，对塑料材料的热损失增大，因此应尽量减小流道长度。

另外，流道与产品的连接方式也需要考虑。

一般流道与产品的连接处呈斜角或圆角状，这样可以使塑料材料充填更加均匀。

综上所述，流道尺寸设计是注塑过程中非常重要的一环。

合理选择和设计流道尺寸能够确保产品的成型质量，并最大限度地减少缺陷和不良现象的发生。

注塑流道设计标准规范最新注塑流道设计是注塑模具设计中的一个重要环节，其设计质量直接影响注塑成型的效果和产品的质量。

为了保证注塑流道的设计质量，减少产品的缺陷，一般应遵循以下标准规范：1. 流道直径：注塑流道的直径一般应在2-6mm之间，具体取决于产品的尺寸和注塑机的参数。

过小的直径容易造成流道阻塞，过大的直径则会造成热能损失和材料浪费。

2. 流道长度：注塑流道的长度应尽量短，以减少注塑成型的周期时间和热能损失。

一般情况下，流道长度不超过产品的最长尺寸，且不超过200mm。

3. 流道截面形状：注塑流道的截面形状应为圆形或矩形，避免使用复杂的形状，以便于加工和维修。

同时，截面形状的选择还需考虑材料的流动性和产品的尺寸等因素。

4. 流道壁厚：注塑流道的壁厚应保持一定的厚度，以增加其刚度和抗压能力。

一般情况下，流道的壁厚不小于2mm。

5. 流道防冷机构：在注塑流道中，应设置防冷机构，以减少冷却时间和产品表面的缺陷。

常用的防冷机构有冷却水导向板、保温套等。

6. 流道位置：注塑流道的位置应根据产品的形状和结构确定，一般位于产品的侧面或底部。

需避免出现截流或死角，以保证材料的顺畅流动。

7. 流道数量：注塑流道的数量应根据产品的尺寸和结构确定，一般不宜过多，以免影响材料的均匀充填和产品的一致性。

8. 流道表面处理：注塑流道的表面应进行光面处理，以减少材料的摩擦阻力和热能损失。

总之，注塑流道设计的标准规范是保证注塑成型效果和产品质量的重要依据。

通过合理的流道设计，可以减少产品的缺陷，提高生产效率和产能。

在实际设计过程中，还需根据具体的产品要求和工艺条件进行综合考虑，不断进行优化和改进。
