（康泰斯上海化学工程有限公司，中国上海，201203）摘要：本文通过对各类图集和手册中关于干式变压器中性点接地导体的规定进行探讨分析，并借助计算来验证干式变压器低压侧中性点接地导体的作用和截面选择。
Abstract: This paper discusses and analyzes the provisions of the neutral ground conductor of dry type transformer in electrical atlas and design handbooks, and verifies the function and section selectionof the neutral ground conductor of low voltage side of dry type transformer by means of calculation.关键词： TN-S系统；干式变压器中性点接地导体；单相接地故障Keywords:TN-S grounding system; Neutral ground conductor of dry type transformer; Single phase grounding fault一前言笔者从事石油化工项目的电气设计工作多年，也接触过医药洁净厂房项目。
石化项目的用电设备特点是装置多、用电设备多、用电负荷大，因此一个项目厂区通常会设置多个低压变配电室。
变配电室的低压配电系统常采用单母线分段的供电方式，系统由两台10/0.4kV Dyn11型干式变压器和低压开关柜组成，系统的接地形式采用TN-S或者TN-C-S系统。
单母线分段系统的优点是接线简单，供电可靠性高，当一段母线失电时，母联断路器闭合，由另一台变压器同时对两段母线进行供电。
对于重要负荷，可以从不同的母线段上取得电源，保证供电连续性。
在设计过程中，笔者发现不同设计单位的同仁对于变压器中性点接地位置的选择不同。
铜排规格的选择及制作规则为适应不断发展的市场要求，公司决定如下：1、商务部：任务单上标明主母排及零地排规格；技术部按此要求设计生产图纸；任务单上注明设备用于小区还是工矿企业。
注明变压器或负荷容量。
有项目要求母排规格不允许改变的，要加以特别说明！2、技术部：垂直母排规格由技术部确定。
垂直母排选择的要求：成套设备若用于小区等普通配电，铜排载流量应按25~30℃选择；若成套设备为工矿企业用电，铜排载流量应按35℃选择。
出厂图纸上铜排规格与蓝图（设计原图一致），生产图纸标明实际生产用排规格，并由技术人员签字。
生产图纸上应注明变压器容量以便生产班组作为参考。
（说明：标准规格铜排载流量以通用电工手册上数据为依据；非标规格铜排的载流量用行业内通用的公式计算而得）3、生产班组：出线回路分支排（如塑壳断路器端口小母排由生产班组员工自己选择铜排规格。
（必须严格按载流量标准选择，满足设计要求即可）4、零母排及接地母排规格的选择：参照两个既定规则，详述如下；主母排宽度大于等于80mm的，零排宽度不变，厚度减小一个等级；接地排选择50*5或60*6（例如主母排为80*6，则零排选择80*5，地排选择50*5；当主母排为120*8，则零排选择120*6（5），地排选择60*6）；主母排小于80mm的，零排减小一个等级，地排比零排再减一个等级。
（例如主排为60*6，则零排选择50*5，地排选择40*4）；当遇到主排为双母排时，零排选择单根主排规格的大小，地排比零排减小一个等级（遇到项目很大，铜排用量很多时，直接找商务部或上报谢总协商后确定）5、公司所有工程项目（配电房）变压器中性点接地铜排改为最小极限为50Ⅹ5铜排！注：与之连接的低压柜接地排大于50*5时则与低压柜接地排规格相同！6、高压避雷器带放电计数器的，计数器接地侧用30*3铜包铝排（铜排）短接后再用铜编织带接地。
7、项目图纸上的铜排，我们公司内可以改变，基本规则是只改厚度，不改宽度！8、原图标注的铜排规格留有很大余量的，可多降一个规格等级来选择！但必须经核算后保证满足图纸上的负荷要求！例如：原图标注100*10的铜排；变压器为1000KVA（低压侧电流为1443A）；可直接改为100*6规格的铜排，经核查载流量为1590A；满足负荷要求！9、以上两条选择规则，适用于我公司的**和**片区客户；其他地区客户按原来的规则不变！10、箱变或开闭所内电容柜必须排至末端，电容柜刀开关靠进线端侧开孔（客户指定要求除外）；配电房内电容柜在得到商务部门的确认后也可排至末端！配电房内（电容柜不在末端时）末端的出线柜刀开关靠进线端侧开孔（空间余量保证可更换大一等级的刀开关）。
欧式箱变技术规范武威新源电力工程设计所二0一一年四月1、总则1.1 本协议要求适用于甘肃电力公司武威供电公司欧式终端型箱变方面的技术要求和技术参数。
1. 2 本技术协议应符合以下国家标准和有关电力行业标准的要求:ZBK4001《组合式变电站》DL/T3.537-93《6-35kV箱式变电站订货技术条件》GB1094《电力变压器》GB6451.1-6451.5《三相油浸电力变压器技术参数和要求》GB311.1-311.6《高压输变电设备的绝缘配合、高压试验技术》GB50150.1-91《电气装置安装工程电气设备交接试验技术》GB/T16434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB2536《变压器油》GB7328《变压器和电抗器的声级测定》GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB1094.1～2—1996,GB1094.3～5—85《电力变压器》GB/T6451—95 《三相油浸式电力变压器技术参数和要求》JB/T10217—2000 《组合式变压器》GB/T 11022—1999《高压成套开关设备和控制设备的公用技术》GB7251.1—1997 《低压成套开关设备和控制设备》GB4208—1993 《外壳防护等级》（IP代码）GB191《包装贮运标志》1.3 供需双方在签订正式技术协议时，应严格遵守本技术协议,在签订技术及签订经济合同后，任何一方对其内容需要修改时,应有协议联系人事先征的对方同意,并以书面意见备案。
1.4 本技术协议为订货经济合同的附件，与经济合同正文具有同等效力。
1.5 在设备调试和设备质保期内，因卖方责任造成的设备损坏由卖方免费维护或更换，由此造成的损失由卖方负责赔偿，在任何情况下出现的设备问题，卖方均积极配合买方做好现场服务工作。
1.6供方所供设备（包括元器件等）的设计、制造、验收、试验、包装等均应符合设计图纸及现行的国家标准、行业标准、电气工程技术规范及其他有关标准。
干式变压器的设计选型1.干式变压器的冷却方式干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。
自然空冷(AN)时，正常使用条件下，变压器可在额定容量下长期连续运行。
强迫风冷(AF)时，正常使用条件下，变压器输出容量可提高50%，适用于断续过负荷运行，或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
对自然空冷(AN)和强迫风冷(AF)的变压器，均需保证变压器室具有良好的通风能力。
当变压器安装在地下室或通风能力较差环境时，须增设散热通风装置，通风量可按每1kW损耗(PO+PK)需2~4m3/min风量选取。
新型的帘式风机风冷系统噪音降低，冷却均匀，效果好;体积小，占用空间小，不超出变压器本体外形轮廓尺寸;风机容量小，2500kVA以下的配电变压器风机只180W~540W，且采用单相AC220V电源。
但需注意此电源应从低压MCC或PC配电屏内之断路器引取，而不能直接从变压器低压出线母排接取。
2.干式变压器的过载能力干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况、发热时间常数等有关。
若有需要，可向生产厂索取干变的过负荷曲线。
如何利用其过载能力呢?笔者提出两点供设计人员参考：(1)选择计算变压器容量时可适当减小：充分考虑某些轧钢、焊接等设备短时冲击过负荷的可能性- 尽量利用干式变压器的较强过载能力而减小变压器容量;对某些不均匀负荷的场所，如供夜间照明等为主的居民区、文化娱乐设施、以供空调和白天照明为主的商场等，可充分利用其过载能力，使其主运行时间处于满载或短时过载，这样就可以在计算、选配容量时，适当减小变压器容量。
(2)可减少备用容量或台数：在某些场所，对变压器的备用系数要求较高，使得工程选配的变压器容量大、台数多。
而利用干变的过载能力，在考虑其备用容量时可予以压缩;在确定备用台数时亦可减少。
变压器发出声响的判断及处理方法正常的声响。
当变压器受电后，电流通过铁心产生交变磁通，就会发出“嗡嗡”的均匀电磁声，音响的强弱正比于负荷电流的大小。
“吱吱”声。
当分接开关调压之后，响声加重，以双臂电桥测试其直流电阻值，均超过出厂原始数据的2%，属接触不良，系触头有污垢而引起的。
处理方法：旋开分接开关的风雨罩，卸下锁紧螺丝，用搬手把分接开关的轴左右往复旋转10～15次，即可消除这种现象，修后立即装配还原。
其次，终端杆引至跌落式熔断器的引下线采用裸铝或裸铜绞线，但张力不够，再加上瓷瓶扎线松驰所致。
在黄昏和黎明时可见小火花发出“吱吱”声，这与变压器内部发出的“吱吱”声有明显区别。
处理方法：利用节假日安排停电检修，将故障排除。
“噼啪”的清脆击铁声。
这是高压瓷套管引线，通过空气对变压器外壳的放电声，是变压器油箱上部缺油所致。
处理方法：用清洁干燥的漏斗从注油器孔插入油枕里，加入经试验合格的同号变压器油(不能混油使用)，补油量加至油面线温度+20℃为宜，然后上好注油器。
否则，油受热膨胀会产生溢油现象。
如条件允许，应采用真空注油法以排除线圈中的气泡。
对未用干燥剂的变压器，应检查注油器内的排气孔是否畅通无阻，以确保安全运行。
沉闷的“噼啪”声。
这是高压引线通过变压器油而对外壳放电，属对地距离不够(＜30mm)或绝缘油中含有水份。
驱潮的方法：另从三相三线开关中接出三根380V的引线，分别接在配电变压器高压绕组A、B、C端子上，从而产生零载电流，该电流不仅流过高压线圈产生了铜损，同时也产生了磁通，磁通通过线圈芯柱、铁心上下轭铁、螺栓、油箱还产生了铁损，铜损和铁损产生的热能使变压器油、线圈、铁质部件的水份受到均匀加热而蒸发出来，均通过油枕注油器孔排出箱外。
低压线圈中感应出25V的零载电压，作为油箱产生涡流发热的电源。
从配电变压器的低压绕组a、b、c端子上，接出三根10～16mm2塑料铝芯线，分别在油箱外壳上、中、下缠绕三匝之后，均接于配电变压器低压绕组零线端子上，所产生的涡流发出的热能能使配电变压器油箱受到均匀加热，进一步提高配电变压器的干燥质量。
10kV及以下变电所设计规范GB50053－94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年11月1日关于发布国家标准《10kV及以下变电所设计规范》的通知建标［1994］201号根据国家计委计综［1986］250号文的要求，由机械工业部中电设计研究院负责主编，会同有关单位共同修订的国家标准《10kV及以下变电所设计规范》，已经有关部门会审。
现批准《10kV及以下变电所设计规范》GB50053－94为强制性国家标准，自1991年11月1日起施行。
原国家标准《工业与民用10kV及以下变电所设计规范》GBJ53－83同时废止。
本规范由机械工业部负责管理，其具体解释等工作由机械工业部中电设计研究院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1994年3月23日第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。
第1.0.2条本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。
第1.0.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。
第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。
第1.0.5条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。
第1.0.6条10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。
第二章所址选择第2.0.1条变电所位置的选择，应根据下列要求经技术、经济比较确定：一、接近负荷中心；二、进出线方便；三、接近电源侧；四、设备运输方便；五、不应设在有剧烈振动或高温的场所；六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；九、不应设在地势低洼和可能积水的场所。

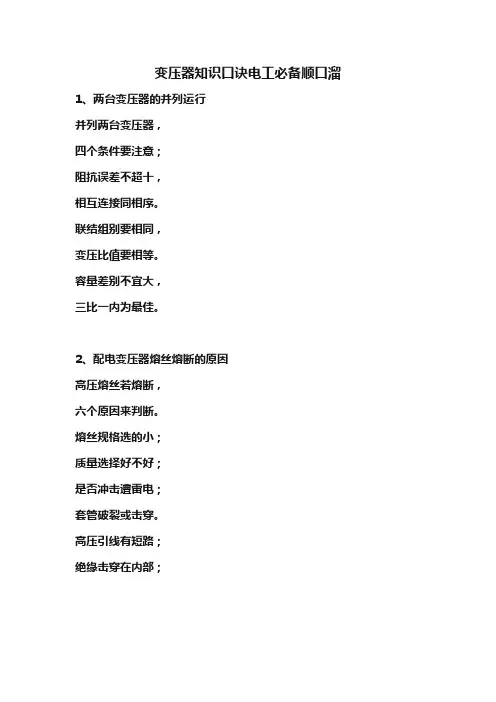

变压器知识口诀电工必备顺口溜1、两台变压器的并列运行并列两台变压器，四个条件要注意；阻抗误差不超十，相互连接同相序。
联结组别要相同，变压比值要相等。
容量差别不宜大，三比一内为最佳。
2、配电变压器熔丝熔断的原因高压熔丝若熔断，六个原因来判断。
熔丝规格选的小；质量选择好不好；是否冲击遭雷电；套管破裂或击穿。
高压引线有短路；绝缘击穿在内部；3、对低压配电变压器供电半径的规定低压供电一张网，配变设在网中央。
伸出电缆有距离，一般不超五百米。
负荷较小可延出，最多不超一千五。
根据实际来实行，平原山地各不同。
4、变压器异常声响的判断①音调很高嗡声大，过载或是过电压。
间歇猛烈咯咯声，单相负载急剧增。
叮当锤击声音重，穿心螺杆已松动。
间歇发出哧哧响，铁心接地有不良。
5、变压器异常声响的判断②声音巨大在轰鸣，绕组短路较严重。
高压套管有裂痕，嘶嘶声音较高频。
高压引线壳闪络，噼噼啪啪炸开锅。
跌落开关吱吱响，分接接触已不良。
6、灯泡不亮的原因查找办法灯泡不亮常遇见，常见原因灯丝断。
透明灯泡直接看，不行就用电笔验。
合上开关点两端，都不发亮断火线。
一亮一灭灯丝断，两端都亮断零线。
7、配电变压器的安装要求杆上安装不宜大，容量控制四百下。
距地最少两米五，安全规范记清楚。
落地安装设围栏，一点八米才安全。
若是经济能允许，采用箱式更得体。
8、干式变压器运行前的检查本体外观仔细看，检查紧固连接件。
下方垫块凸台处，铁芯绕组无异物。
风机温控接到位，探头放置低压内。
门控装置不能忘。
外壳完好通风畅。
9、干式变压器运行前的试验项目直流电阻电压比，联结组别有无异。
绝缘电阻要检测，铁芯绕组均需做。
检查是否已接地，温控探头外面取。
工频耐压必须打，分接开关做检查。
10、油浸式变压器运行前工作检查①配变安装将运行，一看二测三要听。
油位查看螺栓紧，瓷瓶套管无裂痕。
导线连接均完好，外壳接地需可靠。
计量表箱无损毁，熔丝规格要搭配。
11、油浸式变压器运行前工作检查②设备资料看一看，空载损耗做实验。
