配电变压器的选用

变压器选择原理
变压器的选择原理主要受到以下几个因素的影响：
1. 负荷功率：负荷功率是变压器选择的基本参数，根据负荷功率的大小选择变压器的容量。

一般情况下，变压器的额定容量应略大于负荷功率，以确保变压器能够稳定工作。

2. 额定电压：变压器的额定电压是指其设计和制造时的额定电压，用于指导变压器的选取。

需要根据实际用途和电网电压要求选择合适的变压器额定电压。

3. 额定频率：变压器的额定频率与所在电网的频率需保持一致，一般为50Hz或60Hz。

在选取变压器时应注意与电网频率的
匹配，以确保正常运行。

4. 冷却方式：变压器的冷却方式可以根据实际需求选择，如自然冷却、强迫风冷或强迫水冷。

选择合适的冷却方式可以提高变压器的工作效率和使用寿命。

5. 电网连续工作时间：根据变压器的连续工作时间长短选择合适的变压器，以避免因工作时间过长导致变压器过载或过热。

6. 环境条件：根据变压器所安装的环境条件选择合适的变压器，如海拔高度、温度、湿度等因素都会影响变压器的工作性能。

7. 成本：在选择变压器时，还需要考虑其价格和维护成本。

需要综合考虑以上因素，选择最经济合适的变压器。

配电工程中变压器的选择及安装王立山李艳萍发布时间：2021-10-06T07:40:19.719Z 来源：《基层建设》2021年第18期作者：王立山李艳萍[导读] 配电工程指针对配电工作进行的各类设计、建设工程，要求在具体工作中综合考虑各类因素，提升配电水平、保证配电效率。

国网内蒙古东部电力有限公司开鲁县供电分公司内蒙古通辽市 028400摘要：配电工程指针对配电工作进行的各类设计、建设工程，要求在具体工作中综合考虑各类因素，提升配电水平、保证配电效率。

基于此，本文分别就配电工程中变压器的选择以及安装进行论述，分析变压器型号、台区、工作参数的选择以及安装位置、流程和安装作业中需要注意的问题等内容，以期通过分析明晰理论，为后续配电工程中变压器的选择及安装工作提供必要参考。

关键词：配电工程；变压器；工作参数；熔断器一、配电工程中变压器的选择1.1合理选择变压器的型号在配电工程当中一项非常重要的工作就是针对变压器的型号进行合理地选择，只有变压器的型号选择正确，才能够保证配电工程的运行更加稳定，保证配电工程整体的质量能够达到合格的水平。

在针对不同型号的变压器进行选择的时候，一定要充分重视对配电线路的建设工作，同时还要针对该种型号的变压器进行更加深入地了解，比如变压器的负荷情况以及线路的分布状况等等。

针对传统的配电工程开展建设工作的时候，由于没有对工作当中的配电线路进行分析和了解，而且也没有对其中的各项数据进行精确地计算，同时企业还会出现随便选用变压器型号的状况，这就导致配电线路在运行的过程当中经常会出现各种各样的不良现象，比如变压器运行不稳定，以及造成电力资源浪费等等。

目前，我国电力行业的技术以及水平处于一个高速发展的时期，而且各种维修技术水平也在不断地提高，所以我国已经出现了多种多样型号的变压器，在这种背景之下，更加要保证变压器的选择是科学合理的，同时还要确保变压器具有实用性。

只有变压器的型号选对，才能够为供电区域提供合理的电力容量，最终才能够确保该范围内的用电需求能够得到满足。

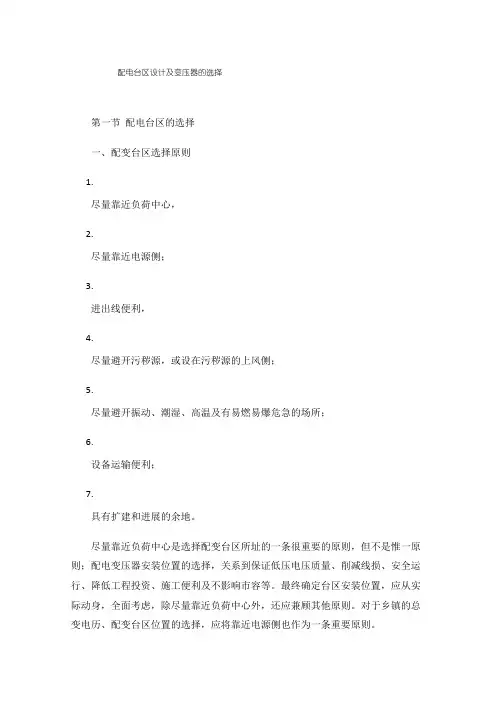

配电台区设计及变压器的选择第一节配电台区的选择一、配变台区选择原则1.尽量靠近负荷中心，2.尽量靠近电源侧；3.进出线便利，4.尽量避开污秽源，或设在污秽源的上风侧；5.尽量避开振动、潮湿、高温及有易燃易爆危急的场所；6.设备运输便利；7.具有扩建和进展的余地。

尽量靠近负荷中心是选择配变台区所址的一条很重要的原则，但不是惟一原则；配电变压器安装位置的选择，关系到保证低压电压质量、削减线损、安全运行、降低工程投资、施工便利及不影响市容等。

最终确定台区安装位置，应从实际动身，全面考虑，除尽量靠近负荷中心外，还应兼顾其他原则。

对于乡镇的总变电历、配变台区位置的选择，应将靠近电源侧也作为一条重要原则。

二、配变台区位置选择方法1、按负荷中心确定配电变压器台区位置依据各主要负荷在坐标系上分布状况，作出坐标系示意图〔图1〕，然后按下式计算负荷中心在坐标系中的坐标〔x、y〕，即可近似确定负荷中心的位置。

图1 负荷中心计算示意图2、按电压损耗最小确定配变台区位置按电压损耗最小确定配变位置时，电压损耗的计算公式一般为：3、按功率损失最小确定配变位置4、接线路总长度最小确定配变位置和按导线总重量最小确定配变位置上述各种方法中，主要应考虑负荷中心和功率损耗最小两种方法，而导线总长度最小与导线总重且最小两者之间往往是相通的。

其次节配电变压器的选择一、主变压器的台数1〕总计算负荷不大于 1250kVA 的三级负荷变电所、变电所另有低压联络线，或有其他备用电源，而总计算负荷不大于 1250kVA 的含有局部一、二级负荷的变电所可以选用一台主变；依据此原则：本方案中负荷为247故可选择 1 台主变压器。

二、变压器连接组别的选择当由单相不平衡负荷引起的中性线电流超过变压器低压绕组额定电流 25％或供电系统中存在着较大的“谐波源”，高次谐波电流比较突出时，可选用 D，yn11 接法的变压器。

本设计中选择 D，yn11 接法的变压器。

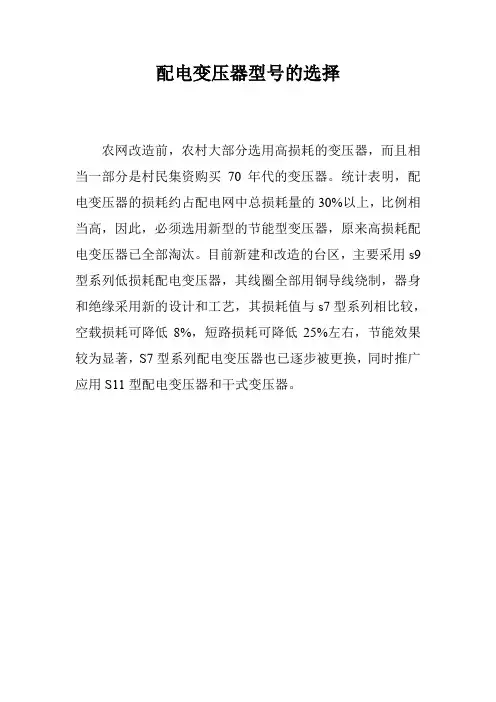

配电变压器型号的选择
农网改造前，农村大部分选用高损耗的变压器，而且相当一部分是村民集资购买70年代的变压器。

统计表明，配电变压器的损耗约占配电网中总损耗量的30%以上，比例相当高，因此，必须选用新型的节能型变压器，原来高损耗配电变压器已全部淘汰。

目前新建和改造的台区，主要采用s9型系列低损耗配电变压器，其线圈全部用铜导线绕制，器身和绝缘采用新的设计和工艺，其损耗值与s7型系列相比较，空载损耗可降低8%，短路损耗可降低25%左右，节能效果较为显著，S7型系列配电变压器也已逐步被更换，同时推广应用S11型配电变压器和干式变压器。

目前在配电变压器运行中，有因容量过大而欠载运行的，也有因过载或过电流运行而导致设备过热，甚至烧毁的情况。

这种装置容量选择失当的，影响了电力系统供电的可靠性和经济性。

变压器的容量是在负荷统计的基础上选定的。

由于负荷预计不容易做准，—般按预计的最大负荷选择。

这样选的结果，往往容量设置偏大，给电力系统的运行带来不利影响。

若按经济运行选择，就是利用变压器的铜损与铁损相等的条件，导出变压器的最大经济负载率及变压器额定容量与最大负荷比。

由于实际运行负荷不一定就是负荷统计出的最大负荷，且负荷是随机的，运行效率是变动的，其经济运行效益很难实现。

当前在配电系统中正在利用新型低损耗变压器替换高能耗变压器，单铁损一项就降低大约40％。

由于配电变压器数量大，负荷变动也大，其经济效益是十分显著的。

因此，我们认为如何充分利用变压器的设置容量，而又不损害变压器的正常使用寿命，应该成为选择配变压器容量的主要依据。

我们推荐的办法是：根据负薄预计出的最大负荷Smax及典型日负荷曲线，按照国际电工委员会(IEC)标准(1972年)一油浸变压战负载导则，选择配电变压器容量。

该标准已被我国采用。

该方法的优点是考虑了变压器正常过负荷能力，在不缩短变压器寿命印前提下，充分利用变压器设置容量。

这从减小投资，改善配电网的运行条件，其经济效益也显著的。

根据该方法编制的计算机程序，已计算六种典型日负荷曲线相应的配电变压器容量选择表，荷负曲线的负荷参考类型为:I：浇地、麦场用；H：村付业；照明、场院用；皿：付业；照明、浇地、场院用；IV：地、县工业用；V：带有工业负荷的村综合负荷；VI：城镇工业综合负荷．附表的使风方法如下: ①确定负荷类型，选定典型日负荷曲线。

②确定等值空气温度θδ；IEC标准中的环境温度不是环境的平均温度，而是等值空气温度，其含意是：在的时间间隔内，在负载下，如维持θδ不变，则绝缘的劣化等于空气温度自然变化时的绝缘劣化；这里为了方便，建议：江南地区取22℃、24℃江北地区取20℃，西北、东北地区取16℃、18℃. 根据预计出的最大负荷值(千伏安)，查表确定所选变压器的额定质量Sn。

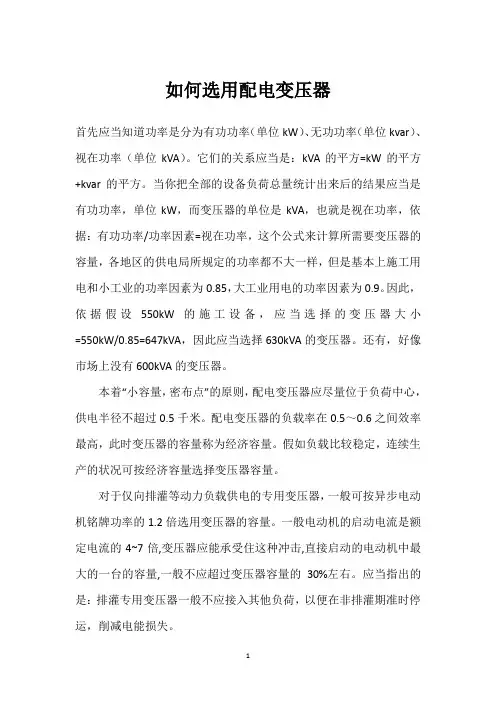

如何选用配电变压器首先应当知道功率是分为有功功率（单位kW）、无功功率（单位kvar）、视在功率（单位kVA）。

它们的关系应当是：kVA的平方=kW的平方+kvar的平方。

当你把全部的设备负荷总量统计出来后的结果应当是有功功率，单位kW，而变压器的单位是kVA，也就是视在功率，依据：有功功率/功率因素=视在功率，这个公式来计算所需要变压器的容量，各地区的供电局所规定的功率都不大一样，但是基本上施工用电和小工业的功率因素为0.85，大工业用电的功率因素为0.9。

因此，依据假设550kW的施工设备，应当选择的变压器大小=550kW/0.85=647kVA，因此应当选择630kVA的变压器。

还有，好像市场上没有600kVA的变压器。

本着“小容量，密布点”的原则，配电变压器应尽量位于负荷中心，供电半径不超过0.5千米。

配电变压器的负载率在0.5～0.6之间效率最高，此时变压器的容量称为经济容量。

假如负载比较稳定，连续生产的状况可按经济容量选择变压器容量。

对于仅向排灌等动力负载供电的专用变压器，一般可按异步电动机铭牌功率的1.2倍选用变压器的容量。

一般电动机的启动电流是额定电流的4~7倍,变压器应能承受住这种冲击,直接启动的电动机中最大的一台的容量,一般不应超过变压器容量的30%左右。

应当指出的是：排灌专用变压器一般不应接入其他负荷，以便在非排灌期准时停运，削减电能损失。

对于供电照明、农副业产品加工等综合用电变压器容量的选择，要考虑用电设备的同时功率，可按实际可能消失的最大负荷的 1.25倍选用变压器的容量。

依据农村电网用户分散、负荷密度小、负荷季节性和间隙性强等特点，可采纳调容量变压器。

调容量变压器是一种可以依据负荷大小进行无负荷调整容量的变压器,它相宜于负荷季节性变化明显的地点使用。

对于变电所或用电负荷较大的工矿企业，一般采纳母子变压器供电方式，其中一台(母变压器)按最大负荷配置，另一台(子变压器)按低负荷状态选择，就可以大大提高配电变压器利用率，降低配电变压器的空载损耗。

《民用建筑电气设计规范》JGJ 16-20084．3 配电变压器选择4．3．1 配电变压器选择应根据建筑物的性质和负荷情况、环境条件确定，并应选用节能型变压器。

4. 3．2 配电变压器的长期工作负载率不宜大于85％。

4．3．3 当符合下列条件之一时，可设专用变压器：1 电力和照明采用共用变压器将严重影响照明质量及光源寿命时，可设照明专用变压器；2 季节性负荷容量较大或冲击性负荷严重影响电能质量时，可设专用变压器；3 单相负荷容量较大，由于不平衡负荷引起中性导体电流超过变压器低压绕组额定电流的25％时，或只有单相负荷其容量不是很大时，可设置单相变压器；4 出于功能需要的某些特殊设备，可设专用变压器；5 在电源系统不接地或经高阻抗接地，电气装置外露可导电部分就地接地的低压系统中(1T系统)，照明系统应设专用变压器。

4．3．4 供电系统中，配电变压器宜选用D，ynll接线组别的变压器。

4．3．5 设置在民用建筑中的变压器，应选择干式、气体绝缘或非可燃性液体绝缘的变压器。

当单台变压器油量为100kg及以上时，应设置单独的变压器室。

4．3．6 变压器低压侧电压为0.4kV时，单台变压器容量不宜大于1250kVA。

预装式变电所变压器，单台容量不宜大于800kVA。

4．4 主接线及电器选择4．4．1 配变电所电压为10(6)kV及0.4kV的母线，宜采用单母线或单母线分段接线形式。

4．4．2 配变电所10(6)kV电源进线开关宜采用断路器或带熔断器的负荷开关。

当无继电保护和自动装置要求，且供电容量较小、出线回路数少、无需带负荷操作时，也可采用隔离开关或隔离触头。

4．4．3 配变电所电压为10(6)kV的母线分段处，宜装设与电源进线开关相同型号的断路器，但系统在同时满足下列条件时，可只装设隔离电器：1 事故时手动切换电源能满足要求；2 不需要带负荷操作；3 对母线分段开关无继电保护或自动装置要求。

4．4．4 采用电压为10(6)kV固定式配电装置时，应在电源侧装设隔离电器；在架空出线回路或有反馈可能的电缆出线回路中，尚应在出线侧装设隔离电器。

供配电技术–电气设备的选择概述在供配电系统中，电气设备的选择对于系统的稳定性、安全性和效率至关重要。

本文将介绍供配电技术中，电气设备的选择要点和注意事项，包括配电变压器、开关设备和保护设备。

配电变压器的选择额定容量选择合适的配电变压器的第一步是确定所需的额定容量。

额定容量应该根据供电负荷的大小和预计未来的增长来确定。

在选择额定容量时，要考虑负载的功率因数以及额外的冗余容量以应对突发的负载增加。

高压侧和低压侧电压比另一个重要的因素是高压侧和低压侧的电压比。

根据供配电系统的需要，高压和低压的电压比应该合理匹配，以满足负载需求和电力传输效率。

能效标准近年来，能源效率成为电气设备选择的一个重要因素。

选择具有高能效标准的配电变压器可以降低能源消耗，减少运行成本。

开关设备的选择断路器断路器是供配电系统中最常用的开关设备之一。

在选择断路器时，要考虑负载的类型和电流短路能力。

断路器的额定电流需要根据负载的额定电流来确定，并且还要考虑到负载可能的短暂过电流。

开关柜选择适当的开关柜是确保供配电系统正常运行的关键。

开关柜应具备良好的绝缘性能、操作可靠性和耐久性。

此外，开关柜的结构和尺寸应该符合场地和布线的要求。

接触器和继电器在供配电系统中，接触器和继电器通常用于控制和保护电气设备。

选择适当的接触器和继电器时，要考虑其额定电流和负载类型。

同时，还要注意接触器和继电器的可靠性和响应速度。

保护设备的选择过电流保护装置过电流保护装置用于检测和保护供配电系统中的电气设备免受过电流损坏。

选择适当的过电流保护装置时，要考虑负载的额定电流和短路电流，以及过电流保护的动作时间和灵敏度。

接地保护装置接地保护装置用于保护供配电系统中的设备和人员免受电气故障的危害。

在选择接地保护装置时，要考虑系统的接地方式（如TN、TT或IT）、负载的类型以及灵敏度和动作时间。

结论在供配电技术中，电气设备的选择对于系统的正常运行和安全性至关重要。

正确选择配电变压器、开关设备和保护设备可以确保系统稳定、高效和安全运行。

电力变压器的选购及各型号介绍电力变压器的选购需注意的要点：一.认识电力变压器的型号电力变压器的型号分两部分，前部分由汉语拼音字母组成，代表变压器的类别、结构特征和用途，后一部分由数字组成，表示产品的容量(KVA)和高压绕组电压(KV)等级。

二.根据负荷性质选择变压器1.有大量一级或二级负荷时，宜装设二台及以上变压器，当其中任一台变压器断开时，其余变压器的容量能满足一级及二级负荷的用电。

一、二级负荷尽可能集中，不宜太分散。

2.季节性负荷容量较大时，宜装设专用变压器。

如大型民用建筑中的空调冷冻机负荷、采暖用电热负荷等。

3.集中负荷较大时，宜装设专用变压器。

如大型加热设备、大型X光机、电弧炼炉等。

4.当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时，可设照明专用变压器。

一般情况下，动力与照明共用变压器。

三.根据使用环境选择变压器1.在正常介质条件下，可选用油浸式变压器或干式变压器，如工矿企业、农业的独立或附建变电所、小区独立变电所等。

可供选择的变压器有S8、S9、S10、SC(B)9、SC(B0)10等。

2.在多层或高层主体建筑内，宜选用不燃或难燃型电力变压器，如SC(B)9、SC(B)10、SCZ(B)9、SCZ(B)10等。

3.在多尘或有腐蚀性气体严重影响变压器安全运行的场所，应选封闭型或密封型电力变压器，如BS9、S9 -、S10-、SH12-M等。

4.不带可燃性油的高、低压配电装置和非油浸的配电变压器，可设置在一同房间内，此时配电变压器应带IP2X保护外壳，以保证安全。

四.根据用电负荷选择变压器1.配电变压器的容量，应综合各种用电设备的设施容量，求出计算负荷(一般不计消防负荷)，补偿后的视在容量是选择变压器容量和台数的依据。

一般变压器的负荷率85%左右。

此法较简便，可作估算容量之用。

2.根据GB/T17468-1998《电力变压器选用导则》中推荐的电力变压器的容量进行选择，干式变压器应根据GB/T17211-1998《干式电力变压器负载导则》及计算负荷来确定其容量。

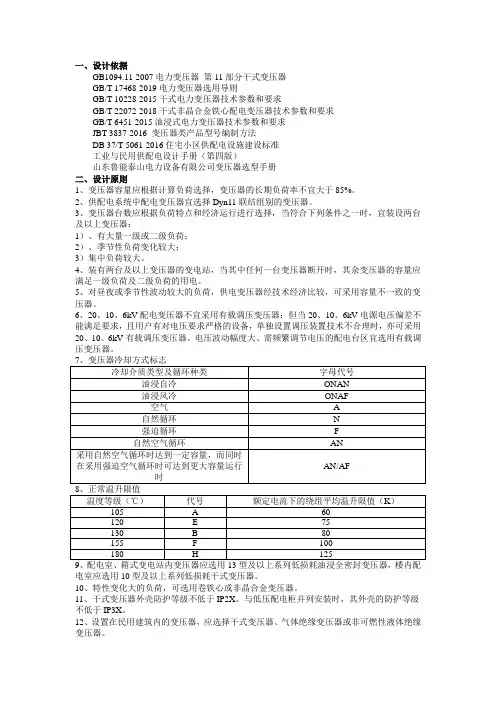

一、设计依据GB1094.11-2007电力变压器第11部分干式变压器GB/T 17468-2019电力变压器选用导则GB/T 10228-2015干式电力变压器技术参数和要求GB/T 22072-2018干式非晶合金铁心配电变压器技术参数和要求GB/T 6451-2015油浸式电力变压器技术参数和要求JBT 3837-2016 变压器类产品型号编制方法DB 37/T 5061-2016住宅小区供配电设施建设标准工业与民用供配电设计手册（第四版）山东鲁能泰山电力设备有限公司变压器选型手册二、设计原则1、变压器容量应根据计算负荷选择，变压器的长期负荷率不宜大于85%。

2、供配电系统中配电变压器宜选择Dyn11联结组别的变压器。

3、变压器台数应根据负荷特点和经济运行进行选择，当符合下列条件之一时，宜装设两台及以上变压器：1）、有大量一级或二级负荷；2）、季节性负荷变化较大；3）集中负荷较大。

4、装有两台及以上变压器的变电站，当其中任何一台变压器断开时，其余变压器的容量应满足一级负荷及二级负荷的用电。

5、对昼夜或季节性波动较大的负荷，供电变压器经技术经济比较，可采用容量不一致的变压器。

6、20、10、6kV配电变压器不宜采用有载调压变压器；但当20、10、6kV电源电压偏差不能满足要求，且用户有对电压要求严格的设备，单独设置调压装置技术不合理时，亦可采用20、10、6kV有载调压变压器。

电压波动幅度大、需频繁调节电压的配电台区宜选用有载调压变压器。

电室应选用10型及以上系列低损耗干式变压器。

10、特性变化大的负荷，可选用卷铁心或非晶合金变压器。

11、干式变压器外壳防护等级不低于IP2X。

与低压配电柜并列安装时，其外壳的防护等级不低于IP3X。

12、设置在民用建筑内的变压器，应选择干式变压器、气体绝缘变压器或非可燃性液体绝缘变压器。

13、设置在民用建筑物室外的变电所，当单台变压器油量为100kg及以上时，应有储油或挡油、排油等防火措施。

电机的启动方法与配电变压器的选择1.问题的提出：电机启动时的电流一般是电机额定电流的2~7倍,这对电网有较大的影响,国家标准电能质量供电电压允许偏差GB 12325—90规定10kV及以下三相供电电压允许偏差为额定电压的±7%;国家标准GB-T-3811-2008 起重机设计规范7.2.1.2规定电压波动不得超过额定值的±10%,这样,如何选择配电站的降压变压器呢2.单电动机直接启动场合的降压变压器容量的选择：由于电机采用直接启动的方法电路简单,价格低廉,对于主要运行设备是风机泵类的企业,采用直接启动的方案,无疑会减少该企业的综合投资费用;拖动风机泵类的电动机一般都是四极或二极鼠笼型电动机,它们的直接启动电流时额定电流的6倍, 如果只有一台380V三相鼠笼电机直接启动,电网电压下降15%——已经超过了最大±10%的标准,则电动机启动电流Iq的安培数与降压变压器次级容量S2的KVA数由下式计算可见：S2=√3380V-15%380VIq/1000 cosФ=380-57 Iq /1000=323Iq /850= 850=则有：S2= 式1由于变压器的平均功耗为%,则变压器容量S与S2的关系为：S=100+% S2=则有：S= 式2根据上述式1、式2,我们选择电动机直接启动的方案时电动机功率P与变压器容量S配备见下表1表1直接启动的电动机功率与配电变压器容量的关系.数台电动机直接启动场合的降压变压器容量的选择当用户有N台电机同时启动时,则有：S=NS2=NIq=NIq, 通常,电动机直接启动时:IqA=12PKW,则有：SKva=NIq=N12P=NPKW 式3假设,有2台30KW的电动机直接启动,需要配备多大的降压变压器呢根据式3有SKva=NP=230=3.单电动机采用变频器启动场合的降压变压器容量的选择：采用变频器启动的鼠笼型电动机,它们的启动电流时额定电流的可以控制在额定电流的2倍, 如果只有一台380V三相鼠笼电机用变频器启动,电网电压下降15%——已经超过了最大±10%的标准,则电动机启动电流Iq的安培数与降压变压器次级容量S2的KVA数由下式计算可见：S2=√3380V-15%380VIq/1000 cosФ=380-57Iq /1000=323Iq /850= 850=则有：S2= 式1由于变压器的平均功耗为%,则变压器容量S与S2的关系为：S=100+% S2=则有：S= 式2根据上述式1、式2,我们选择电动机直接启动的方案时电动机功率P与变压器容量S配备见下表1表2变频启动的电动机功率与配电变压器容量的关系.数台电动机用变频器启动场合的降压变压器容量的选择当用户有N台电机同时启动时,则有：S=NS2=NIq=NIq, 通常,采用变频器启动时IqA=4PKW,则有：SKva=NIq=N4P=NPKW 式4假设,有2台30KW的电动机采用变频器启动,需要配备多大的降压变压器呢根据式4有SKva=NP=230=4.投资比较比较直接启动与用变频器启动,我们可以看到,直接启动方案不需变频器,但降压变压器的容量要大些,具体费用比较见表3表3电机直接启动与采用变频器启动初期投资比较据表3分析,同一个企业：采用直接启动电动机,他的变压器采购成本是NP,但是变频器的采购成本是零；采用变频器启动电动机,他的变压器采购成本减少了2/3NP,但是增加了P变频器的采购成本；假设目前每千伏安变压器的价格是万元,每千瓦变频器的价格是万元,,那么,采用直接启动与用变频器启动的价格比较——值得注意的是变频器的实际使用寿命一般是2年——见表4:表4电机直接启动与采用变频器启动3年投资比较5.结论通过分析比较,我们可以看到,在可以采用直接启动的机械,如风机、水泵等,采用直接启动的方法不但控制维护简单可靠,而且3年的综合投资交采用变频器调速的要少;特别是市场上标准配电变压器的容量一般是100Kva以上,采用变频启动时,一般还是要添置100Kva以上的变压器,这样,小功率电动机采用直接启动方法在目前变频器千瓦价高于变压器3倍时还是有生命的;。

第三章变压器的选择1.1主变压器台数的确定变压器设计规范中一、二级负荷的变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上的主变压器，如变电所中可由中、低压侧电力网取得足够容量的备用电源时，可装设一台主变压器。

装有两台及两台以上主变压器的变电所，当断开一台时，其余变压器的容量不应小于60%的全部负荷并应保证用户的一、二级负荷。

已知系统情况为本站经2回U0kv 线路与系统相连，分别用于35kv和10kv向本地用户供电。

在该待设计变电所供电的负荷中，同时存在有一、二级负荷。

故在本设计中选择两台主变压器。

1.2主变压器型号和容量的确定：1.主变容量一般按变电所建成后5〜10年的规划负荷来进行选择，并适当考虑远期10〜20年的负荷发展。

对于城郊变电所，主变压器容量应与城市规划相结合。

2.根据变电所所带负荷的性质和电网结构来确定主变的容量。

对于有重要负荷的变电所，应考虑当一台主变压器停运时，其余主变压器的容量一般应满足60%。

考虑变压器有1.3倍事故过负荷能力，则0.6*1.3=78%,即退出一台时，可以满足78%的最大负荷。

本站主要负荷占60%,在短路时(2小时)带全部主要负荷和一半左右1类负荷。

在两小时内进行调度，使主要负荷减至正常水平。

主变压器的容量为：Sn=0.6P mCos (2-1)=0.6x(10+3.6)/0.85=9.6MVA=9600KVA3.相数选择变压器有单相变压器组和三相变压器组。

在330kv及以下的发电厂和变电站中，一般选择三相变压器。

单相变压器组由三个单相的变压器组成，造价高、占地多、运行费用高。

只有受变压器的制造和运输条件的限制时，才考虑采用单相变压器组，因此在本次设计中采用三相变压器组。

4.绕组数选择：在具有三种电压等级的变电所中，如果通过主变各绕组的功率达到该变压器容量的15%以上，或在低压侧虽没有负荷，但是在变电所内需要装无功补偿设备时，主变压器宜选用三绕组变压器。

浅析配电变压器的选择【摘要】随着我国电力事业的发展和电网改造的深入，电力用户对配电变压器的要求越来越高，对配电变压器的性能参数也有了新的要求，本文就配电变压器的选择进行简单分析。

【关键词】电网改造配电变压器选择随着我国经济的快速发展，电网的建设改造也上了一个新台阶，配电变压器在城乡电力网中分布广、数量多，其安装形式有的是台架变，有的是箱式变，有的是配电房。

配电变压器作为最主要的设备，其各种参数的选择是电网改造工程中的一个重要环节，选择的合理与否，不但影响供用电的可靠性，而且还决定着初投资的大小和运行的经济性。

因此，配电变压器的选择问题应当认真探讨。

在相关的设计、安全规范的指引下，根据开平地区供电所运行维护的经验，配电变压器的运行情况及保护措施上考虑，配电变压器的选择主要从以下几个方面进行分析。

1 配电变压器台数的确定变压器台数确定的要求如下：（1）应该满足用电负荷对供电可靠性的要求。

对供有大量的一、二级负荷的区域，应该采用两台变压器，以便一台变压器发生故障或者检修的时候，另一台变压器能对一、二级负荷继续供电。

对只有二级负荷而没有一级负荷的区域，也可以采用一台变压器，但是必须在低压侧敷设与其他电源点相连的联络开关线作为备用电源，或者另有自备用电源。

（2）对季节性负荷或昼夜负荷变动较大而宜于采用经济运行方式的区域，也可以考虑采用两台变压器。

（3）除上述两种情况之外，一般居民楼房或者较小型的屋院宜采用一台变压器。

但是负荷集中而容量相当大且较大型的小区，虽然为三级负荷，也采用两台或者多台变压器。

（4）在确定变压器台数时，应该适当的考虑到负荷的发展，留有一定的余地供以后摆放新增的变压器。

2 配电变压器容量的确定变压器容量一般按建成后5～10年的规划负荷选择，适当考虑到远期10～15年的负荷发展，防止不必要的扩建和增容。

一般按变压器容量的45%～70%来选择，避免了出现“大马拉小车”或者是“小马拉大车”的现象。

配电变压器的选用与优化在现代工业生产中，配电变压器是不可或缺的一个设备。

它的主要功能是将高电压转变为低电压，以满足不同设备的电能需求。

然而，选用和优化配电变压器并不是一件简单的任务。

在本文中，我将探讨如何正确选择和优化配电变压器，以满足工业生产的需求。

首先，正确选用配电变压器需要考虑的关键因素包括变压器的电压比、负载容量和效率。

电压比是指变压器输入和输出电压之间的比例。

根据具体应用的电压要求，选择适当的电压比是至关重要的。

此外，负载容量是指变压器能够承受的最大负载。

根据设备的功率需求，选择适当的负载容量是确保变压器运行稳定的关键。

最后，效率是指变压器在能量转换过程中的损失情况。

选择高效率的变压器可以降低能源消耗，提高设备的效能。

其次，为了优化配电变压器的使用，我们可以采取以下措施。

首先，定期进行检测和维护是确保变压器正常运行的重要步骤。

通过定期检测变压器的电压和输出负载情况，可以及时发现潜在问题并采取预防措施。

此外，定期清洁变压器也是维持其正常运行的必要步骤。

积累的灰尘和污垢可能导致变压器散热不良，进而影响其效率和寿命。

其次，合理设计变压器的电气连接也是优化使用的重要因素。

正确的电气连接可以最大限度地减少能量损耗。

例如，采用合适的导线尺寸和布线方式可以降低电阻，减少线路损耗。

同时，合理设计变压器的冷却系统也是重要的。

通过设置合适的冷却器和散热风扇，可以有效地降低变压器的温度，提高运行效率。

此外，选择合适的变压器制造商也是优化使用的关键。

选择具有优秀声誉和丰富经验的制造商可以确保购买到高质量的产品。

这些制造商通常会提供全面的售后服务和技术支持，以确保变压器的正常运行。

此外，考虑到环境保护的要求，选择符合国家标准和环境要求的变压器也是非常重要的。

最后，为了优化配电变压器的使用，我们还可以考虑使用智能化控制系统。

配备智能化控制系统的变压器可以实现自动化监控和远程控制。

通过监测变压器的运行状况和负载情况，可以及时调整运行参数，以提高能效和运行稳定性。

电力变压器选用导则电力变压器是转换电能的重要设备，选用电力变压器，需要考虑由用途、功率、电压、电流及铁心效率等若干因素共同决定其结构参数。

（一）用途1.若变压器用于电力变流，如发电机组变压器等，则首先确定用于回路的交直流（单相或多相），然后确定变压器的额定电源和额定输出电压等基本参数；2.若变压器用于配电站用变压器，只能按其相应的用途，确定变压器的额定电压以及有关参数；3.若变压器用于输调用变压器，则首先要确定变压器的额定电压、额定电流及相关参数，并根据输电系统工况制定仿测方案以确定其技术参数；4.若变压器用于专用变压器，应先参照现行电力设备标准，确定变压器的基本参数，将最重要的参数加以试论，以确定合适的技术参数；（二）功率变压器的额定功率取决于其用途，一般而言，当变压器用于发电机组时，额定功率应符合发电机组的机械参数，并要满足工况要求；而当变压器用于配电站时，额定功率通常是从消耗的有功功率（即负荷电力的有功功率）及其过载能力等参数来确定的；变压器用于输调及专用变压器时，额定功率则是基于电力系统的特殊工况而定的。

（三）电压电力变压器的额定电压，一般为规定较大的额定电压，在此基础上要根据电力系统特殊工况及变压器特性等因素再作减压调整。

变压器额定电压及其电压等级，还要取决于变压器铁心既有尺寸及制造技术等情况，而针对不同安装背景，还可能采用不同额定电压和电压等级进行组合选用。

（四）电流电力变压器在额定负荷电流及过载负荷电流上，必须符合有关规定的安全系数要求，因此，在正确核算出变压器额定负荷电流后，仍要考虑二次线电压降及保护及控制系统的过载需要，调整额定电流及过载系数，使它整体符合各节级电力系统所要求的紧凑结构及安全可靠性要求。

（五）铁心效率铁心电力变压器采用的是现今最先进的铁心效率设计和实施技术，因此，要求在采购时，要仔细比较不同品牌企业的铁心技术性能，选择具有良好的铁心效率的变压器。
